220kV断路器的控制回路PPT教学文案.ppt

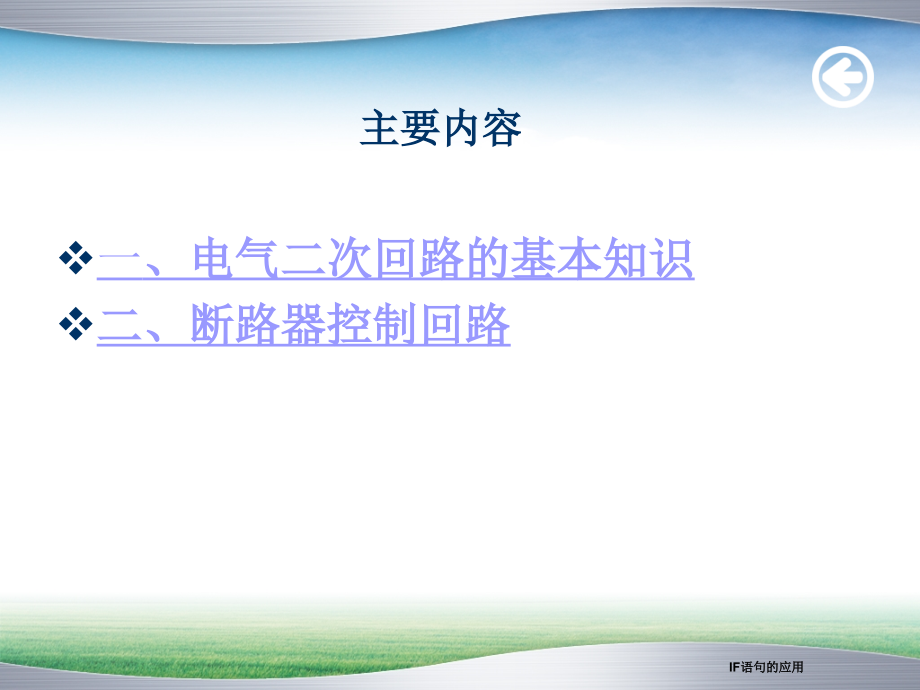

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,IF语句的应用,*,单击此处编辑母版标题样式,*,断路器的控制回路,主要内容,一,、电气二次回路的基本知识,二、断路器控制回路,IF语句的应用,电气二次回路的基本知识,一）二次设备：,为确保一次系统安全稳定、经济运行和操作管理的需要而配置的辅助电气设备。如测控装置、继电保护装置、安全自动装置、故障录波器装置等统称为二次设备。,二）二次回路：,把二次设备按一定功能要求连接起来所形成的电气回路，以实现对一次系统设备运行工况的监视、测量、控制、保护、调节等功能,。,IF语句的应用,IF语句的应用,三）二,次回路按用途可划分为用于实现不同功能的子回路:,继电保护及安全自动装置回路、测量回路、调节回路、断路器控制回路、隔离开关操作及闭锁回路、信号回路、同期回路、直流电源回路等。,IF语句的应用,为便于设计、制造、安装、调试及运行维护，通常在图纸上使用图形符号及文字符号按一定规则连接来对二次回路进行描述，这类图纸我们称之为二次回路接线图。,二次回路图,通常分为“原理接线图”和“安装接线图”。,二次图纸,IF语句的应用,IF语句的应用,展开式原理接线图：,以分散的形式表示二次设备之间的连接。展开图中二次设备的接点与线圈分散布置，交流电压、交流电流、直流回路分别绘制。这种绘制方式容易跟踪回路的动作顺序，便于二次回路的设计，也容易在读图时发现回路中的错误。,IF语句的应用,IF语句的应用,2、安装接线图：,安装图是二次回路设计的最后阶段，用来作为设备制造、现场安装的实用二次接线图，也是运行、调试、检修等的主要参考图纸。,在这种图上设备和器具均按实际情况布置，设备、器具的端子和导线、电缆的走向均用符号、标号加以标志，表示屏内的设备、器具之间和与屏外设备之间的电气连接。,安装图,包括屏面布置图、屏后接线图、端子排图等。,IF语句的应用,IF语句的应用,IF语句的应用,IF语句的应用,3、二次回路的读图技巧,1）先一次，后二次；,2）先交流、后直流；,3）交流看电源、直流找线圈；,4）先找线圈、再找接点，每个接点都查清；,5）先上后下、先左后右，屏外设备不能掉；,6）安装图纸要结合展开图。,IF语句的应用,小结及思考,二次设备、二次回路及其范围规定,二次接线图常见形式有哪几种，各有什么特点？,二次图纸读图技巧,IF语句的应用,断路器控制回路,一）控制回路的基本要求,二）控制开关、继电器符号介绍,三）基本跳合闸回路,四）防“跳跃”、闭锁回路,五）三相一次自动重合闸,六）控制回路异常判断,IF语句的应用,断路器的控制回路,断路器的控制方式，可分为远方控制和就地控制。为了实现对断路器的控制，必须有发出分、合闸命令的控制机构，如控制开关或控制按钮等；执行操作命令的断路器的操动机构；以及传送命令到执行机构的中间传送机构，如继电器、接触器的触点等。由这几部分构成的电路，即为断路器控制回路。,IF语句的应用,1-2断路器控制回路的基本要求,1.能手动和自动合闸与跳闸；,2.应能监视控制回路操作电源及跳、合闸回路的完好性；应对二次回路短路或过负荷进行保护；,3.断路器操动机构中的合、跳闸线圈是按短时通电设计的，在合闸或跳闸完成后，应能自动解除命令脉冲，切断合闸或跳闸电源；,IF语句的应用,4应有反应断路器手动和自动跳、合闸的位置信号；,5.应具有防止断路器多次合、跳闸的“防跳”措施；,6.断路器的事故跳闸回路，应按“不对应原理”接线；,7.对于采用气压、液压和弹簧操动机构的断路器，应有压力是否正常、弹簧是否拉紧到位的监视和闭锁回路,IF语句的应用,2 控制开关,控制开关是控制回路中的控制元件，由运行人员直接操作，发出合、跳闸命令脉冲，使断路器合、跳闸。,IF语句的应用,IF语句的应用,2-1 控制开关,LW2型控制开关的结构,操作手柄,触点盒,接线端子,面板,操作手柄,IF语句的应用,控制开关,LW2型控制开关的触点图表,触点图表,是用于表明控制开关的操作手柄在不同位置时触点盒内各触点通断情况的图表。,注：“,”,表示接通，“,”表示断开,IF语句的应用,控制开关,控制开关的图形符号,触点对,操作手柄位置,PC,预备合闸,C,合闸,CD,合闸后,PT,预备跳闸,T,预备跳闸,TD,预备跳闸,“,”,触表示在该操作位置触点接通,否则表断开。,IF语句的应用,2-2继电器符号,继电器符号:（图形符号、文字符号）,表示继电器线圈,表示继电器常开接点,表示继电器常闭接点,TWJ 表示跳闸位置继电器,TBJ 表示防跳继电器,JSJ 表示加速继电器,IF语句的应用,3 断路器的控制信号电路,3-1基本电路一：基本跳、合闸电路,电源,熔断器,合闸回路,跳闸回路,合闸线圈回路,IF语句的应用,断路器的控制信号电路,基本电路二：位置信号电路,双灯制,单灯制,发平光,IF语句的应用,基本电路三：灯光监视的断路器控制信号电路分析,组成,IF语句的应用,基本电路三：灯光监视的断路器控制信号电路分析,手动合闸,合闸前,预备合闸,合闸,合闸后,IF语句的应用,基本电路三：灯光监视的断路器控制信号电路分析,手动跳闸,跳闸前,预备跳闸,跳闸,跳闸后,IF语句的应用,基本电路三：灯光监视的断路器控制信号电路分析,自动合闸,自动装置动作前,自动装置动作,合上闸后,IF语句的应用,基本电路三：灯光监视的断路器控制信号电路分析,自动跳闸,保护装置动作前,保护装置动作,跳开闸后,发事故音响,发闪光,IF语句的应用,基本电路三：灯光监视的断路器控制信号电路分析,防跳分析,电流启动,电压保持,一旦KCF动作，该触点将切断合闸回路,IF语句的应用,断路器的控制信号电路,基本电路4：断路器的“防跳”闭锁电路,断路器的跳跃问题,当断路器合闸后，在控制开关SA的触点58或自动装置触点K1被卡死的情况下，如遇到一次系统永久性故障，继电保护动作使断路器跳闸，则会出现多次“跳闸合闸”现象，我们称这种现象为“跳跃”。如果断路器发生多次跳跃现象，会使其损坏，造成事故扩大。,IF语句的应用,断路器的控制信号电路,基本电路4：断路器的“防跳”闭锁电路,由防跳继电器构成的电气防跳电路,由跳闸线圈辅助触点构成的防跳电路,IF语句的应用,3-2实用电路 1：弹簧机构的断路器控制信号电路分析,不同点的分析,（1）弹簧未拉紧时，Q1闭锁合闸回路，并启动储能电动机，发预告信号。,（2）弹簧拉紧后，解除合闸回路闭锁，允许合闸；储能电动机M停转。,（3）用控制开关和自装出口继电器的触点直接控制合闸线圈。,IF语句的应用,实用电路2：液压操作机构的断路器控制信号电路分析,不同点的分析,S1S5为液压操作机构所带微动开关的触点，微动开关的闭合和断开，与操作机构中贮压器活塞杆的行程调整和液压有关。见书上表3-6,S6、S7为压力表电触头。,IF语句的应用,实用电路3：空气断路器的控制和信号电路分析,IF语句的应用,工作原理,分析是如何满足6点基本要求的？,IF语句的应用,1。断路器的控制开关有何作用？有哪六个位置？,2。断路器的操作机构有哪几种？,3。读图8.3.4，回答下列问题：,（1）图中红灯HR、继电器KFJ的作用各是什么？,（2）断路器常开、常闭触点的作用是什么？,（3）如果运行中出现红灯HR、绿灯HG全灭，试分析可能是哪些故障引起的？如何查找？,作业,IF语句的应用,三相一次自动重合闸,运行经验表明，线路故障大都是“瞬时性”的，如树竹、瓷瓶闪络等，在线路被保护切除的同时，异物等也被电弧烧掉而消失，如果此时开关能迅速合上，就能及时恢复供电，这样就提高的供电可靠性。,若线路故障为“永久性故障”，则线路将可被保护再次启动切除，确保系统的安全稳定。,根据上述要求，我们引入重合闸。,IF语句的应用,重合闸分类：,三相一次重合闸,无论线路发生任何故障，保护均将开关三相断开，重合闸启动，经延时将开关三相重新合上。若为永久性故障，则保护后加速动作，再次将开关三相断开，不再重合。,IF语句的应用,综合重合闸,单重方式：,单相故障跳单相，重合单相，合于永久故障跳三相。相间故障不重合。,三重方式：,任何故障跳三相，重合三相，合于永久故障跳三相。,综重方式：,单相故障跳单相，重合单相，三相故障跳三相，重合三相，合于永久故障跳三相。,停用方式：,重合闸退出运行。,IF语句的应用,控制回路异常判断,控制回路断线,机构异常,直流接地,IF语句的应用,
