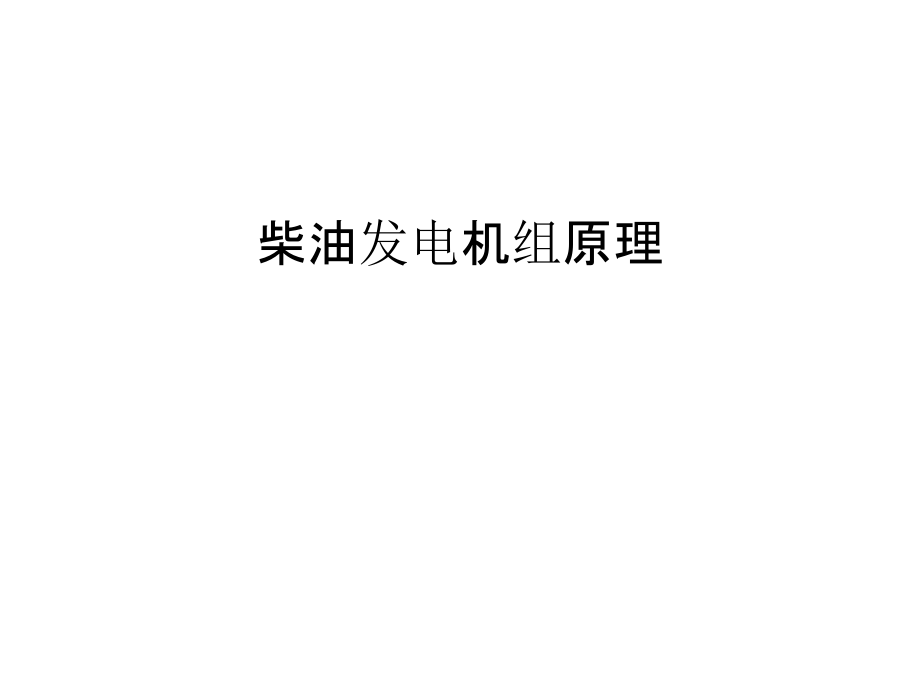

柴油发电机组原理教学文稿.ppt

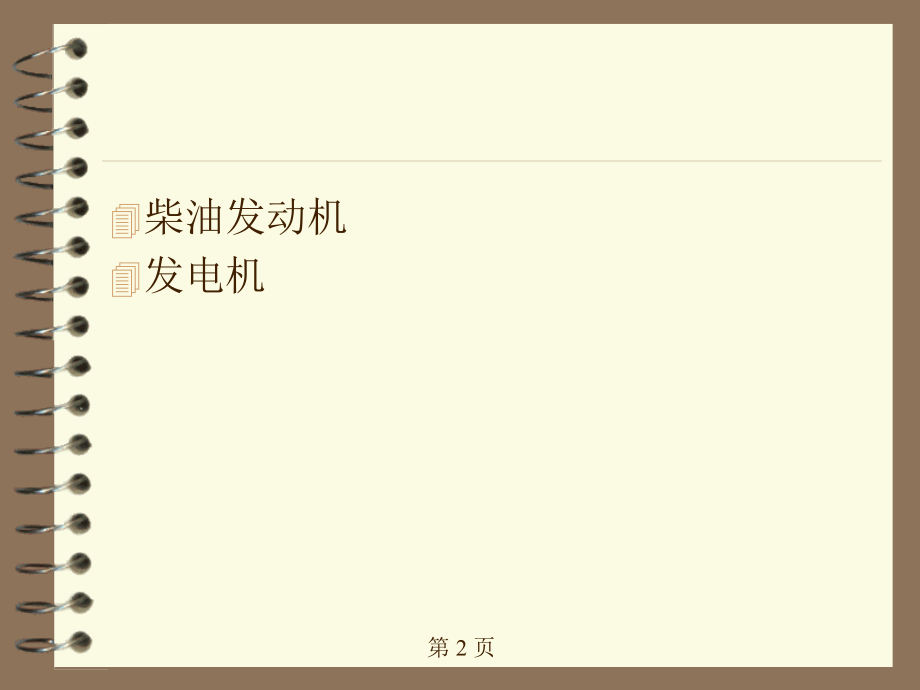

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第,*,页,柴油发电机组原理,柴油发动机,发电机,柴油发动机,一、柴油发动机原理,在汽缸内，洁净空气与高压雾化柴油 充分混合，在活塞上行的挤压下，体积缩小，温度迅速升高，达到柴油的燃点。柴油被点燃，混合气体剧烈燃烧，体积迅速膨胀，推动活塞下行，称为作功。各汽缸按一定顺序依次作功，作用在活塞上的推力经过连杆变成了推动曲轴转动的力量，从而带动曲轴旋转。,四冲程的工作过程,进气冲程：活塞从上止点向下止点移动，目的是吸入新鲜空气为燃烧作好准备，此时进气门打开，排气门关闭。活塞到达下止点时进气门关闭，进气冲程结束。,压缩冲程：活塞从下止点向上止点移动，此时上下气门关闭，气缸内空气受压缩，温度、压力提高，为燃烧提供条件，活塞到达上止点时压缩冲程结束。,膨胀（作功）冲程：在压缩冲程结束前，喷油器将燃油喷入气缸，与空气混合形成可燃气体并自燃，产生高温、高压推动活塞向下止点运动并带动曲轴旋转而作功，活塞到达下止点时，气缸内压力下降，直至排气门打开。,排气冲程：作功结束后，气缸内的气体已成为废气，活塞从下止点向上止点运动，排气门打开，进气门关闭，活塞将废气排除气缸，到达上止点时，排气冲程结束。,四冲程工作原理示意图,进气冲程,压缩冲程,作功冲程,排气冲程,柴油机通过改变汽缸内柴油和空气的比例来达到调整功率的目的。发动机转速固定时，又跟单位时间内柴油供应量大小、柴油燃烧性能的好坏等因素有关。向汽缸内多喷油，功率增加，当油量多到一定数量后，由于氧气不足，排气开始冒黑烟，如再继续增加油量，冒烟加重，但功率仍可少许增加，达到最大功率后，再多喷油，功率下降。,二、柴油发动机的结构,柴油机总体结构一般由以下几大系统或机构组成：机体、曲轴连杆机构、配气机构、燃油系统、润滑系统、冷却系统、启动系统。,机体组件：包括机体（气缸曲轴盖）、气缸、气缸盖和油底壳等。这些零件构成了柴油机骨架，所有运动件和辅助系统都支承在它上面。,曲轴连杆机构：气缸内燃烧气体的压力推动曲轴连杆机构，并将活塞的直线运动变为曲轴的旋转动力。主要部件有：活塞、连杆、曲轴、飞轮等,1,、曲轴,2,、连杆,3,、汽缸,4,、活塞,5,、飞轮,配气机构：适时向气缸内提供新鲜空气，并适时的排出气缸中燃料燃烧后的废气。它由进气门、排气门、凸轮轴及其传动零件组成。,曲轴齿轮,中间齿轮,正时齿轮,凸轮轴,气门,摇臂,凸轮,挺杆,燃油系统：燃料供给系统是按照内燃机工作是所要求的时间，供给气缸适量的燃料。它由燃油箱、燃油滤清器、油泵、喷油器等组成。,回油管,油箱,油水分离器,手油泵,滤清器,喷油器,输油泵,高压油泵,润滑系统：润滑系统是向柴油机各运动机件的摩擦表面，不断提供适量的润滑油。它由机油泵、机油滤清器、机油散热器等组成。,机油泵,油底壳,机油滤清器,调压阀,机油冷却器,冷却系统：适当冷却在高温下工作的机件，使柴油机保持正常的工作温度。它由水泵、散热器、水套、节温器、风扇等组成。,启动系统：以外力转动内燃机曲轴，使内燃机由静止状态转入工作状态的装置。由蓄电池、启动马达等组成。,电磁线圈及保持线圈通电，铁心移动带动驱动杆摆动，使启动机的齿轮与飞轮齿圈啮合，铁心继续移动接通直流电动机电路开始运转工作，直至柴油机启动。,启动机结构图,三、柴油发动机的使用与维护,运转前检查,外观检查：发动机外部是否有损，缺件，螺丝是否松动，发电机输出线或控制线是否损伤松动。,燃料系统：、燃油量是否足够，配线配管是否有没有漏油或管件松动,(,等,),，排除燃油系统中的空气；、润滑系统：发动机润滑油是否足够？,冷却系统：冷却散热器的水量是否足够？,蓄电池：电压是否正确,?,接头有无松动？,排气系统：消音器有无破损、排气管按装是否牢固。,机组四周不可存放易燃物及杂物。,发电机室之通风是否良好。,运转中请注意以下几点,AC,电流表：表针指示是否正常，切换电流切换开关，量测各相序间之相电流值，各相序间相差最好不要超过,10%,。,AC,电压表：表针指示的电压是否正常。,油压表指示的油压是否在正常范围。,水温表指示的水温是否在正常,70 95,范围。,转速表：引擎的转数是否适当。,发电机引擎有无异常的声音或振动。,烟色是否无色或浅灰色。,机油使用注意事项,应根据厂家说明书所规定的要求选择机油的质量等级和粘度等级。,要注意使用中机油颜色、气味变化，有条件的可以定期检查机油各项性能指标。一旦发现颜色、气味以及性能指标有较大变化，应及时更换机油，不应教条地照搬换油期限。,加注机油要注意适量，油量不足会加速机油的变质，而且会因缺油而引起零件的烧损；机油加注过多，不仅会使内燃机油消耗量增大，而且过多的内燃机油易窜入燃烧室内，恶化混合气的燃烧。,要定期检查清洗机油滤清器，清理油底壳中的脏杂物。,要避免不同牌号的内燃机油混用，以免相互起化学反应。,柴油使用注意事项,柴油的使用要符合季节要求，应根据最低气温来选用不同牌号的轻柴油。一般要求柴油的凝点应低于当地季节最低气温,5,。正确选用柴油牌号，可以避免在低温下析出结晶而造成油路堵塞，发动机不能起动。,当柴油中含有水分时，不仅会使金属锈蚀，冬季使用时，还会因结成冰粒堵塞滤清器，影响发动机供油。因此，在使用中必须注意防止混入水分。,不同牌号柴油可掺兑使用，如当月最低气温为,0,，不宜使用,0,号轻柴油，但可将,0,号轻柴油与低凝点轻柴油,(-10,号以下,),按一定比例掺兑。不能掺入汽油，柴油中若有汽油存在，发火性能会显著变差，导致不易起动，甚至无法起动。,冷却液使用的注意事项,尽量使用防冻液，因为防冻液不仅有防冻的作用，还有防腐蚀、沸点高、防水垢的优点。,有水加热器的机组，在环境温度低于,5,时，应启动加热器，以便于发动机启动。,其他注意事项,无论对自然吸气型还是增压机型的使用应尽量减少低载,/,空载运行时间，最小负荷应不低于机组额定功率的,25%30%,。,每月进行一次空载试机，时间应在,5,分钟以内为宜。,发动机的关机和故障停机,正常关机：当市电恢复供电或试机完后，应先切断负荷、空载运行,3,5min,，再关闭油门停机。,故障停机：当出现油压低、水温高、转速高、电压异常等故障时，应能自动或手动停机。,紧急停机：当出现转速过高（飞车）或其它有发生人身事故或设备危险情况时，应立即切断油路和（进）气路紧急停机。,故障或紧急停机后应做好检查和记录，在机组未排除故障和恢复正常时，不得重新开机运行。,发电机,发电机大多采用同步发电机。,同步发电机由固定的定子和可旋转的转子两大部分组成。将同步交流发电机与柴油机曲轴同轴安装，就可以利用柴油机的旋转带动发电机的转子，利用电磁感应原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。,飞轮连接盘,风扇,AVR(,自动电压调节器),励磁机,整流器,转子,定子,交流发电机工作原理,励磁机,发电机,在定子槽里放着三个结构相同的绕组,AX,、,BY,、,CZ,（,A,、,B,、,C,为绕组始端，,X,、,Y,、,Z,为绕组末端）。三个绕组的空间位置互差,120,电角度。当柴油机拖动电机转子和励磁机旋转时，励磁机输出的直流电流流入转子绕组，产生旋转磁场，磁场切割三相绕组，产生三个频率相同、幅值相等、相应差为,120,的电动势。,+,三相电势的波形,0,e,t,+,-,主定子,U,V,W,N,输出端子,D.C,4,极,主转子,转轴,AVR,D.C.,Field,励磁机定子,旋转整流器,A.C.,3,Phase,+,-,转轴,励磁机转子,磁场,AVR,电源,交流发电机方框图,交流发电机的运作方法,柴油机驱动发电机转动时，主转子上的剩磁在主定子产生一个小交流电压，此电压被,AVR,整流为直流并加在励磁定子上；励磁定子产生了一个磁场，磁场又使励磁转子感应出交流电压，通过旋转整流器转变为直流，提供给主转子；此时转子产生一个更大的磁场，其交流电压也更高；通过上述过程的不断循环，当发电机的输出电压趋近额定电压时，,AVR,开始限制通向励磁定子的电压，从而使发电机输出保持恒定。,发电机使用的注意事项,发电机切勿受潮。,应避免金属尘屑、水滴尘土、酸碱性气体进入电机内部。,发电机运行时应保证通风正常，以防因线圈过热造成绝缘破坏。,注意发电机轴承的温度，正常情况下不应超过55。,谢谢！,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
