施工现场临时用电安全教育培训资料(PPT).ppt

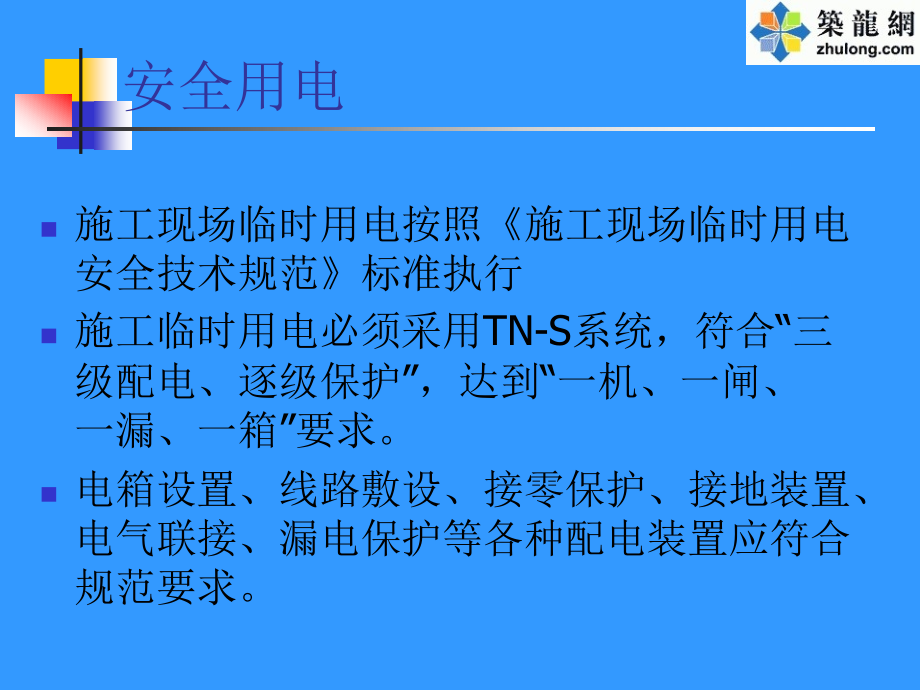

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,安全用电,安全用电,施工现场临时用电按照,施工现场临时用电安全技术规范,标准执行,施工临时用电必须采用,TN-S,系统，符合“三级配电、逐级保护”，达到“一机、一闸、一漏、一箱”要求。,电箱设置、线路敷设、接零保护、接地装置、电气联接、漏电保护等各种配电装置应符合规范要求。,安全用电,TN-S,配电系统图解,安全用电,电气设备接零或接地,TN-S,配电系统一般规定：,1.,施工现场专用变压器的供电,TN-S,接零保护系统中，电气设备的金属外壳必须接保护接地。,2.,当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护与原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护接地。,3.,采用,TN,系统做保护接零时，工作零线,(N,线,),必须通过总漏电保护器，保护零线,(PE,线,),必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，形成局部,TN-S,接零保护系统。,4.,在,TN,接零保护系统中，,PE,零线应单独敷设。重复接地线必须与,PE,线相连接，严禁与,N,线相连接。,电气设备接零或接地,TN-S,配电系统一般规定：,5.PE,线所用材质与相线、工作零线（,N,线）相同时，其最小截面应符合下表的规定。,相线芯线截面,S,PE,线最小截面,S,16,S,16,35,S/2,电气设备接零或接地,TN-S,配电系统一般规定：,6.,配电装置和电动机械相连接的,PE,线应为截面积不小于,2.5mm,2,的绝缘多股铜线。手持式电动工具的,PE,线应为截面不小于,1.5mm,2,的绝缘多股铜线。,7.,相线、,N,线、,PE,线的颜色标记必须符合一下规定：相线,L,1,（,A,）、,L,2,（,B,）、,L,3,（,C,）相序的绝缘颜色依次为黄、绿、红色；,N,线的绝缘颜色为淡蓝色；,PE,线的绝缘颜色为绿,/,黄双色。在任何情况下上述颜色标记严禁混用和相互代用。,三级配电,配电室,配电室内的母线涂刷有色油漆，以标志相序；以规正面方向为基准，其涂色符合下表规定：,相别,颜色,垂直排列,水平排列,引下排列,L,1,（,A,）,黄,上,后,左,L,2,（,B,）,绿,中,中,中,L,3,（,C,）,红,下,前,右,N,淡蓝,-,-,-,配电室,一般规定：,1.,配电室的门向外开，并配锁。,2.,配电柜应编号，并应有用途标记。,3.,配电柜或配电线路停电维修时，应挂接地地线，并应悬挂“禁止合闸，有人工作”的停电标志牌。停电送电由专人负责。,4.,配电室要保持整洁，不得堆放任何妨碍操作和维修的杂物。,配电箱及开关箱,一般规定：,1.,配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、强烈震动、液体侵溅及热源烘烤场所。否则，应给予清除或做防护处理。,2.,配电箱、开关箱周围应有足够,2,人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。,配电箱及开关箱,3.,总配电箱应设在靠近电源的区域，分配电箱应设置在用电设备或负荷相对集中的区域。,4.,动力配电箱与照明配电箱若合并设置为同一配电箱时，动力与照明应分路配电。,5.,配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为,1.2-2.0mm,，其中开关箱箱体钢板厚度不得小于,1.2mm,，配电箱箱体钢板厚度不得小于,1.5mm,，箱体表面应做防腐处理。,配电箱及开关箱,6.,配电箱、开关箱内的连接线必须采用铜芯绝缘导线。导线绝缘的颜色标志应按要求配置并排列整齐；导线分支接头不得采用螺栓连接，应采用焊接并绝缘包扎，不得有外露带电部分。,7.,配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过,PE,线端子板与,PE,线做电气连接，金属箱门与金属箱体必须通过采用编织软铜线做电气连接,配电箱及开关箱,8.,配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面。,9.,配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固定在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头。,10.,配电箱、开关箱外形结构应能防雨、防尘。,配电箱、开关箱内电气安装尺寸,间 距 名 称,最小间距,(mm),并列电器（含单极熔断器）间,30,电器进、出线瓷管（塑胶管）孔与电器边,15A,，,30,20-30A,，,50,60A,及以上，,80,上、下排电器进出线瓷管（塑胶管）孔间,25,电器进、出瓷管（塑胶管）孔至板边,40,电器至板边,40,施工用电线路,一般规定：,1.,架空线和室内配线必须采用绝缘导线或电缆。,2.,架空线截面的选择应符合下列要求：,1,）导线中的计算负荷电流不大于其长期连续负荷允许载流量。,2,）线路末端电压偏移不大于其额定电压的,5%,。,3,）三相四线制线路的,N,线和,PE,线截面不小于相线截面的,50%,，单相线路的零线截面与相线截面相同。,施工用电线路,4,）按机械强度要求，绝缘铜线截面不小于,10mm,2,，绝缘铝线截面不小于,16mm,2,。,5,）在跨越铁路、公路、河流、电力线路档距内，绝缘铜线截面不小于,16mm,2,绝缘铝线截面不小于,25mm,2,。,施工用电线路（横担）,施工用电线路,3.,架空线路相序排列应符合下列规定：,1),动力、照明线在同一横担上架设时，导线相序排列是：面向负荷从左侧起依次为,L,1,、,N,、,L,2,、,L,3,、,PE,。,2),动力、照明线在二层横担上分别架设时，导线相序排列是：上层横担面向负荷从左侧起依次为,L,1,、,L,2,、,L,3,；下层横担面向负荷从左侧起依次为,L,1,(L,2,、,L,3,),、,N,、,PE,。,施工用电线路,4.,架空线路宜采用钢筋混凝土杆或木杆。钢筋混凝土杆不得有露筋、宽度大于,0.4mm,的裂纹和扭曲；木杆不得腐朽，其梢径不应小于,140mm,。,5.,电杆埋设深度宜为杆长的,1,10,加,0.6m,，回填土应分层夯实。在松软土质处宜加大埋入深度或采用卡盘等加固。,6.,电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。五芯电缆必须包含淡蓝、绿黄二种颜色绝缘芯线。淡蓝色芯线必须用做,N,线；绿黄双色芯线必须用做,PE,线，严禁混用。,施工用电线路,7.,电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。,8.,电缆埋地敷设宜选用铠装电缆，当选用无铠装电缆时，应能防水、防腐。架空敷设宜选用无铠装电缆。,Ps,：铠装电缆是由不同的材料导体装在有绝缘材料的金属套管中，被加工成可弯曲的坚实组合体。说的通俗些铠装电缆也就是地埋的电力电缆。电缆加上铠装层的目的除了增强抗拉强度、抗压强度等机械保护延长使用寿命外，铠装的有一定的抗外力性能，还可以防一些老鼠撕咬，不至于透过铠装造成电力传输问题，铠装的弯曲半径要大，铠装层可以接地保护电缆,施工用电线路,9.,埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面时，应从地下,0.2m,到地上,2.0m,处加设防护套管，防护套管内径不应小于电缆外径的,1.5,倍。,10.,在建工程内的电缆线路必须采用电缆埋地引入，严禁穿越脚手架引入。电缆垂直敷设应充分利用在建工程的竖井、垂直孔洞等，并宜靠近用电负荷中心，固定点每楼层不得少于一处。电缆水平敷设宜沿墙或门口刚性固定，最大弧垂距地不得小于,2.0m,。,施工用电线路,11.,装饰装修工程或其他特殊阶段，应补充编制单项施工用电方案。电源线可沿墙角、地面敷设，但应采取防机械损伤和电火措施，可采用穿阻燃绝缘管或线槽等遮护的办法。,12.,室内配线应根据配线类型采用瓷瓶、瓷,(,塑料,),夹、嵌绝缘槽、穿管或钢索敷设。,13.,潮湿场所或埋地非电缆配线必须穿管敷设，管口和管接头应密封；当采用金属管敷设时，金属管必须做等电位连接，且必须与,PE,线相连接。,施工用电线路,14.,架空线路、电缆线路和室内配线必须有短路保护和过载保护。,1),采用熔断器做短路保护时，其熔体额定电流不应大于明敷绝缘导线长期连续负荷允许载流量的,1,5,倍。,2),采用断路器做短路保护时，其瞬间过流脱扣器脱扣电流整定值应小于线路末端单相短路电流。,3),采用熔断器或断路器做过载保护时，绝缘导线长期连续负荷允许载流量不应小于熔断器熔体额定电流或断路器长延时过流脱扣器脱扣电流整定值的,1.25,倍。,电动建筑机械和手持式电动工具,一般规定,1.,施工现场中电动建筑机械和手持式电动工具的选购、使用、检查和维修应遵守下列规定：,1),选购的电动建筑机械、手持式电动工具及其用电安全装置符合相应的国家现行有关强制性标准的规定。,2),建立和执行专人专机负责制，并定期检查和维修保养。,3),接地和漏电保护符合要求，运行时产生振动的设备的金属基座、外壳与,PE,线的连接点不少于,2,处。,4),按使用说明书使用、检查、维修。,电动建筑机械和手持式电动工具,2.,塔式起重机、外用电梯、滑升模板的金属操作平台及需要设置避雷装置的物料提升机，除应连接,PE,线外，还应做重复接地。设备的金属结构构件之间应保证电气连接。,3.,手持式电动工具的塑料外壳,类工具和一般场所手持式电动工具中的,类工具可以不接,PE,线。,4.,电动建筑机械和手持式电动工具的负荷线应按其计算负荷选用无接头的橡皮护套铜芯软电缆。,电动建筑机械和手持式电动工具,5.,电缆芯线数应根据负荷及其控制电器的相数和线数确定：三相四线时，应选用五芯电缆；三相三线时，应选用四芯电缆；当三相用电设备中配置有单相用电器具时，应选用五芯电缆；单相二线时，应选用三芯电缆。起重,PE,线应采用绿,/,黄双色绝缘导线。,6.,每一台电动建筑机械或手持式电动工具的开关箱内，除应装设过载、短路、漏电保护电器外，还应装设隔离开关或具有可见分断点的断路器和控制装置。正、反向运转控制装置中的控制电器应采用接触器、继电器等自动控制电器，不得采用手动双向转换开关作为控制电器。,安全用电,单相触电：当人体直接接触带电设备或线路的一相导体时，电流通过人体而发生的触电现象称为单相触电。,安全用电,在中性点直接接地的电网中发生单项触电。,U,0,=220V,，,R,0,=4,欧姆，若人体电阻,R,b,=1700,欧姆，则流过人体的电流,I,b,=128mA,，远大于安全电流,30mA,解：,安全用电,显然，这种触电的后果与人体和大地间的接触状况有关。如果人体站在干燥绝缘的地板上，因人体与大地间有很大的绝缘电阻，通过人体的电流就很小，就不会有触电危险。但如果地板潮湿，那就有触电危险了。,安全用电,中性点不接地电网中发生单相触电的情况如图,(b),所示。这时电流将从电源相线经人体、其他两相的对地阻抗,(,由线路的绝缘电阻和对地电容构成,),回到电源的中性点，从而形成回路。此时，通过人体的电流与线路的绝缘电阻和对地电容的数值有关。在低压电网中，对地电容,C,很小，通过人体的电流主要取决于线路绝缘电阻。正常情况下，设备的绝缘电阻相当大，通过人体的电流很小，一般不致造成对人体的伤害。但当线路绝缘下降时，单相触电对人体的危害依然存在。而在高压中性点不接地电网中,(,特别在对地电容较大的电缆线路上,),，线路对地电容较大，通过人体的电容电流将危及触电者的安全。,安全用电,两相触电：人体同时触及带电设备或线路中的两相导体而发生的触电现象称为两相触电。,安全用电,两相触电时，作用于人体上的电压为线电压，电流将从一相导线经人体流入另一相导线，这是很危险的。设线电压为,380V,，人体电阻按,1700,欧姆考虑，则流过人体内部的电流将达,224mA,，足以致人死命。所以两相触电要比单相触电严重得多。,解：,安全用电,跨步电压触电：当高压电线断落在地面时，电流就会从电线的着地点向四周扩散。这时如果人站在高压电线着地点附近，人的两脚之间就会有电压，并有电流通过人体造成触电。这种触电移为跨步电压触电。,安全用电,安全用电注意事项,1.,不准私拉乱接电线，如图所示：,安全用电注意事项,2.,不准用铜丝或铁丝代替熔丝，如图所示：,安全用电注意事项,3.,按正确方法插拨电源插头，如图所示：,安全用电注意事项,4.,维修电源开关应挂警示牌，如图所示：,安全用电注意事项,5.,螺口灯头的铜舌片必须接相线，如图所示：,安全用电注意事项,6.,电气设备应有接零保护装置，如图所示：,安全用电注意事项,7.,带电作业时应正常操作,接线时先接中性线，后接相线。剪线时先剪相线，后剪中性线。如图所示：,安全用电注意事项,8.,临时线路按正常布线方式敷设，如图所示：,触电急救,-,脱离电源,序号,脱离电源方法,图例,1,拉闸断电,2,断线断电,触电急救,-,脱离电源,序号,脱离电源方法,图例,3,挑线断电,4,拉离断电,触电急救,-,流程图,触电急救,-,方法,急救方法：口对口（鼻）人工呼吸法,适用情况：触电者有心跳，呼吸停止,急救方法：胸外心脏按压法,适用情况：触电者有呼吸，心跳停止,急救方法：心肺复苏法,适用情况：触电者心跳、呼吸都停止,触电急救,-,口对口（鼻）人工呼吸法,触电急救,-,口对口（鼻）人工呼吸法,触电急救,-,口对口（鼻）人工呼吸法,触电急救,-,口对口（鼻）人工呼吸法,触电急救,-,胸外心脏按压法,触电急救,-,心肺复苏法,触电急救,-,心肺复苏法,
