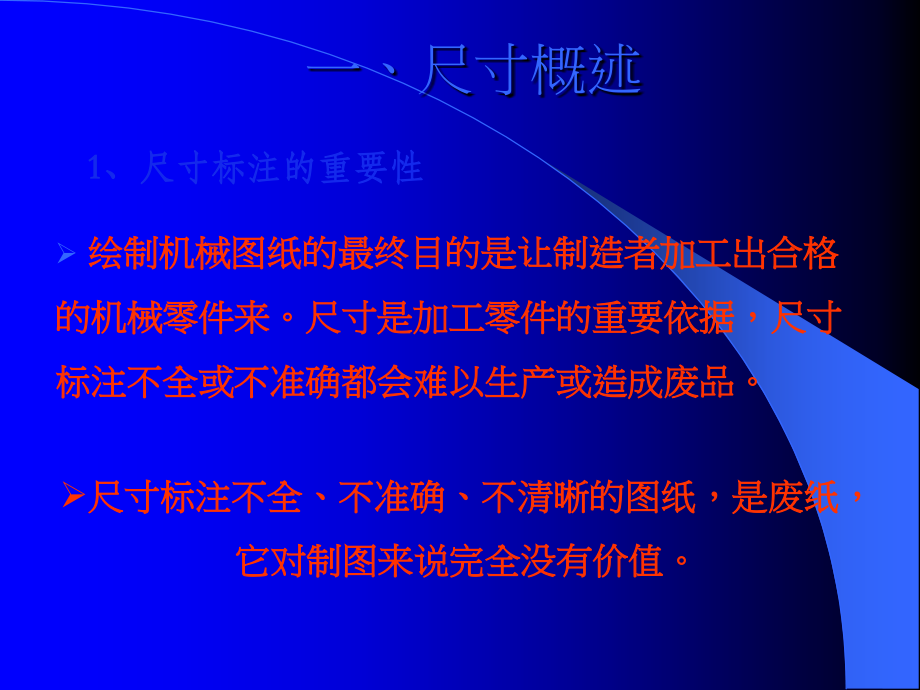

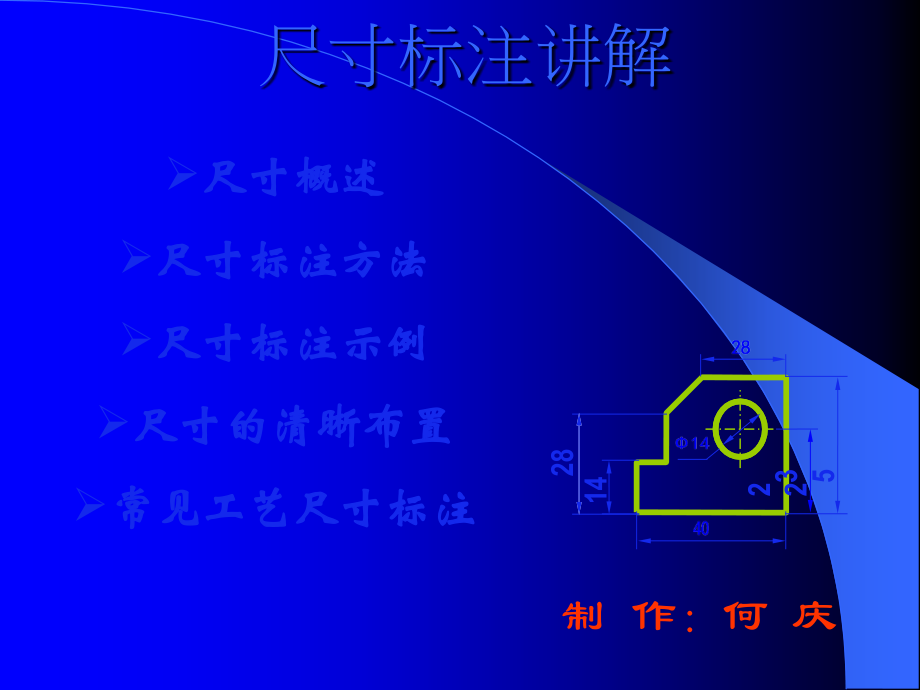

,按一下以編輯母片標題樣式,*,*,按一下以編輯母片,第二層,第三層,第四層,第五層,尺寸标注讲解,制 作：何 庆,35,22,14,28,尺寸概述,尺寸标注方法,尺寸标注示例,尺寸的清晰布置,常见工艺尺寸标注,一、尺寸概述,绘制机械图纸的最终目的是让制造者加工出合格的机械零件来。尺寸是加工零件的重要依据，尺寸标注不全或不准确都会难以生产或造成废品。,1,、尺寸标注的重要性,尺寸标注不全、不准确、不清晰的图纸，是废纸，它对制图来说完全没有价值。,完整的尺寸，由下列内容组成：,（,1,）尺寸线（细实线）和箭头,（,2,）尺寸界线（细实线）,（,3,）尺寸数字,2,、尺寸标注的基本规则,一、尺寸概述,零件的真实大小，应以图上所注尺寸数值为依据，与图形的比例及绘图的准确度无关。,尺寸单位是毫米时不需注明，采用其它单位时必须注明单位，在同一图样中，每一尺寸只标注一次。,2,、尺寸标注的基本规则,一、尺寸概述,间距,7mm,尺寸界线超出箭头约,2mm,尺寸线,尺寸界线,箭头,尺寸数据,尺寸数字一般注在尺寸线的上方或中断处。,一、尺寸概述,2,、尺寸标注的基本规则,当尺寸在图示打网线的,30,0,时可采用右边几种形式标注，同一张图样中标注样式要统一。,一、尺寸概述,2,、尺寸标注的基本规则,数字不可被任何图线所通过。当不可避免时，必须把图线断开。,一、尺寸概述,2,、尺寸标注的基本规则,尺寸线必须用细实线单独画出。轮廓线、中心线或它们的延长线均不可作尺寸线使用。,标注直线尺寸时，尺寸线必须与所标注的线段平行。,一、尺寸概述,2,、尺寸标注的基本规则,B,B,B,B,尺寸线用细实线绘制，也可以利用轮廓线或中心线作尺寸界线。,一、尺寸概述,2,、尺寸标注的基本规则,一、尺寸概述,2,、尺寸标注的基本规则,在光滑过渡处标注尺寸时，必须用细实线将轮廓线延长，从它们的交点引出尺寸界线。,一、尺寸概述,2,、尺寸标注的基本规则,标注直径尺寸时，应在尺寸数字前加注直径符号“,”，标注半径时，加注半径符号“,R”,半径尺寸必须注在投影为圆弧处，且尺寸线应通过圆心。,一、尺寸概述,2,、尺寸标注的基本规则,当没有足够位置画箭头或写数字时，可将箭头和数字布置在外面。,标注一连串小尺寸时，可用小圆点或斜线代替箭头，但两端箭头仍应画出。,一、尺寸概述,2,、尺寸标注的基本规则,角度的尺寸界线必须沿径向引出。,角度的数字一律水平填写。,角度的数字应写在尺寸线的中断处，必要时允许写在外面，或引出标注。,二、尺寸标注方法,定形尺寸,：确定各基本体形状和大小的尺寸。,1,、基本方法,-,形体分析,将组合体分解为若干个基本体和简单体，在形体分析的基础上标注三类尺寸。,30,10,20,30,20,10,（,28.5,）,25,14,30,25,14,30,25,S,25,二、尺寸标注方法,二、尺寸标注方法,定位尺寸,：确定各基本体之间相对位置的尺寸要标注定位尺寸，必须先选定尺寸基准。零件有长、宽、高三个方向的尺寸，每个方向至少要有一个基准。通常以零件的底面、端面、对称面和轴线作为基准。,1,、基本方法,-,形体分析,一组孔的定位尺寸,立方体的定位尺寸,圆柱体的定位尺寸,基准,基准,基准,基准,基准,基准,基准,基准,二、尺寸标注方法,二、尺寸标注方法,总体尺寸,：零件长、宽、高三个方向的最大尺寸。总体尺寸、定位尺寸、定形尺寸可能重合，这时需作调整，以免出现多余尺寸。,1,、基本方法,-,形体分析,二、尺寸标注方法,18,18,20,56,50,20,52,52,20,56,50,20,注意：,不能在截交线上直接注尺寸！,二、尺寸标注方法,2,、组合体表面具有相贯线和截交线时的尺寸标注,R8,40,30,25,20,16,40,30,16,注意：,不能在相贯线上直接注尺寸！,二、尺寸标注方法,3,、,重要尺寸,（如总体长、宽、高尺寸、孔的中心位置等）,应,直接注出,，而不应由其它尺寸计算求得。,4.,不能注成封闭尺寸链,，应选择允许误差最大处作开环。,孔中心距尺寸应直接注出,总长尺寸应直接注出,孔中心位置尺寸应直接注出,必须注的封闭尺寸应加括号,二、尺寸标注方法,二、尺寸标注方法,对称结构不可只注一边，这会使另一边将有较大误差而形成不对称件,5.,对称结构应将对称中心线两边结构合起来注,不可只注一边,或分两边注（不合理，易因标注错误制造出不对称件）。,6.,尽量避免在虚线处注尺寸,（不清晰，易误解）,。,前后对称，尺寸应合起来注出,二、尺寸标注方法,R,7.,对斜角,、,凸台,、,圆形,、,圆弧,、,槽等结构,应将尺寸注在反映其特征,的图形上,圆弧应注,R,整圆应注,球应注,S,半球应注,R,。,圆弧应注半径,R,不反映圆弧的特征,整圆应注其直径,不可形成封闭尺寸链！,75,30,30,40,50,45,100,85,105,190,75,180,68,55,90,110,90,形体分析。,标注总体尺寸。,逐个标注每一基本形,体的定形、定位尺寸。,基准,基准,基准,4,12,16,例,1,：,三、标注示例,4,R,A,A,A,A,A,A,B,B,B,B,例,2,：,基准,基准,基准,注底板尺寸,注圆筒尺寸,注侧板尺寸,注总体尺寸,检查、调整,三、标注示例,R,R,R,R,R,R,1,、应尽量标注在视图外面，以免尺寸线、尺寸数字与视图的轮廓线相交。,好！,不好！,四、尺寸的清晰布置,四、尺寸的清晰布置,2,、同心圆柱的直径尺寸，最好注在非圆的视图上。,好！,不好！,4,4,四、尺寸的清晰布置,四、尺寸的清晰布置,A,A,A,A,A,A,4,R,A,A,A,A,A,A,4,R,3,、相互平行的尺寸，应按大小顺序排列，小尺寸在内，大尺寸在外。,好！,不好！,四、尺寸的清晰布置,四、尺寸的清晰布置,4,、内形尺寸与外形尺寸最好分别注在视图的两侧。,好！,不好！,四、尺寸的清晰布置,5,、尺寸应尽可能标注在反映基本形体形状特征较明显、位置特征较清楚的视图上,好！,不好！,四、尺寸的清晰布置,四、尺寸的清晰布置,五,、,常见工艺尺寸标注,
