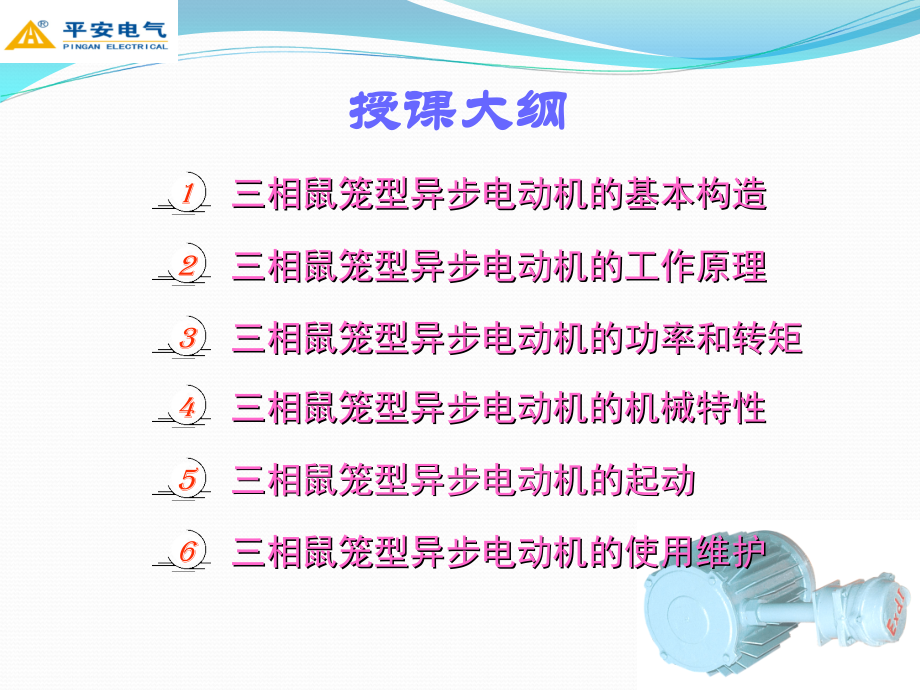

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,三相鼠笼型异步电动机,湘潭平安电气有限公司,技术部 刘 刚,授课大纲,三相鼠笼型异步电动机的基本构造,1,三相鼠笼型异步电动机的工作原理,2,三相鼠笼型异步电动机的功率和转矩,3,三相鼠笼型异步电动机的机械特性,4,三相鼠笼型异步电动机的起动,5,6,三相鼠笼型异步电动机的使用维护,概 述,一、三相鼠笼型异步电动机的基本构造,原理：,电磁感应原理,用途：,主要用作电动机，拖动各种生产机械,优点：,结构简单、运行可靠、制造容易、,成本低、使用维护简单,缺点：,功率因数低，调速比直流电机复杂,1.1,三相鼠笼式异步电动机的主要结构,下图是一台三相鼠笼式异步电动机的结构图。它主要由定子和转子两大部分组成，定转子中间是空气隙。此外，还有端盖、轴承、机座、风扇、风罩等部件。,具体结构可见拆分图,1.1.1,鼠笼型异步电动机主要部件拆分图,(,一,),、定子部分（定子铁心、定子绕组、机座）,1,、定子铁心,导磁部分。,定子铁心是电机磁路的一部分，并起固定定子绕组的作用。为了增强导磁能力和减小铁耗，定子铁心常选用,0.5mm,或,0.35mm,厚的硅钢片冲制叠压而成，片间涂上绝缘漆。定子铁心内圆均匀冲出许多形状相同的槽，用以嵌放定子绕组。,2,、定子绕组：放在定子铁心内圆槽内,导电部分。,定子绕组是异步电动机的电路部分，其材料主要采用紫铜。小型异步电动机常采用三相单层绕组，大中型异步电动机常采用三相双层短矩叠绕组形式，三相绕组的六个出线端子均接在机座侧面的接线板上，可根据需要将三相绕组接成,Y,形或形。,3,、机座,支撑部分。,机座是电动机的外壳，支撑电机各部件，并通过机座的底脚将电机安装固定。全封闭式电机的定子铁心紧贴机座内壁，故机座外壳上的散热筋是电机的主要散热面。中小型电机采用铸铁机座。大型电机一般采用钢板焊接机座。,（二）、转子部分（包括转子铁心、转子绕组）,1,、转子铁心,转子铁心也是电机磁路的组成部分，并用来固定转子绕组。铁心材料也用,0.5mm,或,0.35mm,厚的硅钢片冲制叠压而成，故通常用冲制定子铁芯冲片剩余下来的内圆部分制作。转子铁芯固定在转轴上，其外圆上开有槽，用来嵌放转子绕组。,2,、转子绕组,根据转子绕组的结构型式可分为,:,1,）鼠笼式转子：转子铁心的每个槽内插入一根裸导条，形成一个多相对称短路绕组。,2,）绕线式转子：转子绕组为三相对称绕组，嵌放在转子铁心槽内。,异步电动机的气隙是均匀的。大小为机械条件所能允许达到的最小值。,（三）、气隙,二、三相异步电动机的基本工作原理,2.1,工作原理,对称三相绕组,通入对称三相电流,旋转磁场,(,磁场能量,),磁场切割,转子绕组,转子绕组中,产生,e,和,i,转子绕组在磁场中,受到电磁力的作用,转子旋转起来,机械负载,旋转起来,三相交流电能,输出机械能量,2.2,转动原理,1,、电生磁：,三相对称绕组通往三相对称电流产生圆形旋转磁场。,2,、磁生电：,旋转磁场切割转子导体感应电动势和电流。,3,、电磁力：,转子载流（有功,分量电流）体在磁场作用下受,电磁力作用，形成电磁转矩，驱动电动机旋转，将电能转化为机械能。,U2,U1,W2,V1,W1,V2,n,规定：,i,:,“+”,首端流入，尾端流出。,i,:,“”,尾端流入，首端流出。,三相对称交流绕组通入三相对称交流电流时，将在电机气隙空间产生旋转磁场。,A,X,C,Z,B,Y,A,Y,C,B,Z,X,(),电流出,(,),电流入,合成磁场旋转,90,t,60,0,o,三相电流合成,磁场的分布情况,合成磁场旋转,60,合成磁场方向向下,分析可知：三相电流产生的合成磁场是一旋转的磁场。即：一个电流周期，旋转磁场在空间转过,360,。,A,X,Y,C,B,Z,A,X,Y,C,B,Z,A,X,Y,C,B,Z,2.2,三相异步电动机的极数与转速,2.2.1,三相异步电动机的极数,三相异步电动机定子产生旋转磁场的磁极个数，称为极数。对于每相只有一个线圈的电动机，绕组始端之间相差,120,的空间角，则产生的旋转磁场只有一对磁极。磁极对数用,p,表示，则,p=1,。若每相定子绕组由两个线圈串联组成,(,如图所示,),，则绕组始端之间相差,60,空间角，因而旋转磁场具有两对磁极，,p=2.,A,B,C,X,A,X,B,Y,Y,Z,Z,C,磁场位置,(,t=0),C,Y,A,B,C,X,Y,Z,A,X,B,Z,二、三相异步电动机的转速,电动机的转速是与旋转磁场有关的。而磁场极数不同则磁场的转速就不同，在一对磁极的情况下，交流电经历一个周期磁场恰好在空间转过一圈，若定子电流的频率为,f1,，旋转磁场在每分钟将转过,60f1,周。,磁极对数为,p,时，磁场的转速为：,而转子的实际转速将小于磁场的转速，即,n,n,1,。若二者相等，转子就没有切割磁力线作用，转矩也就消失了，因此转子不可能以,n,1,的转速正常运行。,极对数,每个电流周期,磁场转过的空间角度,同步转速,在我国,(f1=50Hz),，磁极对数为,p,的磁场转速,n,1,为：,可见：旋转磁场转速,n,1,与频率,f,1,和极对数,p,有关。,2.2.1,转差率,2.2,异步电机的运行状态,由前面分析可知，电动机转子转动方向与磁场旋转的方向一致，但转子转速,n,不可能达到与旋转磁场的转速相等，即,异步电动机,如果,:,无转子电动势和转子电流,转子与旋转磁场间没有相对运动，磁通不切割转子导条,无转矩,因此，转子转速与旋转磁场转速间必须要有差异。,负载越大，转速越低，转差率越大；反之，转差率越小。转差率的大小能够反映电机的转速大小或负载大小。电机的转速为：,额定运行时，转差率一般在,0.01,0.06,之间，即电机转速接近同步转速。,同步转速与转子转速之差与同步转速的比值称为转差率，用,s,表示，,即：,转差率,是异步电机的一个基本物理量，它反映电机的各种运行情况。转子未转动时，,n,=0,，,s,=1,；,电机理想空载时，作为电动机，转速在 范围内变化，转差率在,0,1,范围内变化。,练习,2.2.2,三相异步电动机的运行状态,按照转差率的正负和大小，感应电机有电动机，发电机和电磁制动三种运行状态。如下图所示（,见图,）,机械能转变为电能,电能和机械能变成内能,电能转变为机械能,能量关系,制动,制动,驱动,电磁转矩,转差率,转速,外力使电机快速旋转,外力使电机沿磁场反方向旋转,定子绕组接对称电源,实现,发电机,电磁制动,电动机,状态,2.2.3,异步电动机的铭牌数据,2.2.3.1,异步电动机的型号及意义,2.2.3.2,异步电动机的额定值,此外：铭牌上还标明了绝缘等级与温升、工作制、接线方式等。,以上额定值之间的关系可用如下公式表示：,练习,异步电机的额定值包括以下内容：,额定功率因数 定子加额定负载时，定子边的功率因数。,额定功率 额定运行时，轴端输出的机械功率，单位,kW,；,额定电压 额定运行时，定子绕组上的线电压，单位,V,；,额定电流 电压、功率为额定值时，定子绕组的线电流，单位,A,；,额定频率 定子电源频率，我国工业用电的频率是,50Hz,，单位,Hz,；,额定转速 额定运行时，转子的转速，单位,r/min,。,定子三相绕组的联接方法，,通常：,Z,X,Y,B,C,A,Y,联结,B,Z,A,C,X,Y,C,A,B,Z,X,Y,X,A,Z,B,Y,C,A,B,C,Z,X,Y,联结,2.2.3.3,异步电动机的接线方法,联结,电机容量,Y,3kW,4kW,接线盒,三、三相异步电动机的功率和转矩,三相异步电动机的机电能量转换过程为：,*由定子绕组输入电功率，扣除定子铜耗和铁心损耗以后，为电磁功率，然后经由气隙送给转子，,*扣除转子铜耗损耗以后，通过转子轴上输出总机械功率。,3.1,功率转换过程,规定：,*,U,1,-,定子相电压；,*,I,1,-,定子相电流；,*,-,定子功率因数角；,*,-,转子功率因数角。,1,）从定子绕组输入电动机的功率,:,异步电动机的功率有如下关系式：,4,）从定子通过气隙传送到转子的电磁功率：,5,）转子电阻上发生了转子铜耗：,注：由于正常运行时电机转差率很小，转子中磁通的变化频率仅为,13H,Z,，所以转子的铁耗可以略去不计。,2,）消耗在定子电阻上的定子铜耗：,3,）消耗在定子铁心中的铁耗：,6,）余下的是使转子旋转的总机械功率（即,转换功率,），,即,:,用电磁功率表示时：,在异步电动机中，转换功率和电磁功率是不同的；传递到转子的电磁功率 中，,s,部分变成为转子铜耗，（,1-s,）部分转换为机械功率。由于转子铜耗等于 ，所以它又称为,转差功率,。,除了上述各部分损耗外，还要产生一些附加损耗（又称杂散损耗）。在小型笼型铸铝转子异步电动机中，满载时杂散损耗 可达输出功率的,1%3%,；而防爆异步电动机在设计标准中规定，可取为输出功率的,0.5%,。,从 中再扣除转子的机械损耗 和杂散损耗 ，才是转子轴上真正输出的机械功率 。,即：,两个重要关系式：,可见，从气隙传递到转子的电磁功率分为两部分，一小部分变为转子铜损耗，绝大部分转变为总机械功率。转差率越大，转子铜损耗就越多，电机效率越低。因此正常运行时电机的转差率均很小。,我们可得如下功率方程：,其中：,异步电机的功率和能量转换关系,功率关系,能量转换关系,功率平衡方程：,3.2,转矩方程和电磁转矩,式中，为电磁转矩；为与机械损耗和杂散损耗所对应的阻力转矩，若忽略杂散损耗，它就是空载转矩；为电动机的输出转矩。,把转子的输出功率方程 除以机械角速度 ，,可得转子的,转,矩方程，如下,:,其中：,由此，可得出通用的转矩公式：,由于机械功率 ，转子的机械角速度 ，,所以电磁转矩 亦可以写成：,上式表明：电磁转矩 既可通过机械功率 、亦可通过电磁功率 算出。用机械功率去求电磁转矩时，应除以转子的机械角速度 ；而用电磁功率去求电磁转矩时，则应除以同步角速度 ，因为电磁功率是通过气隙旋转磁场传送到转子的功率，而旋转磁场的转速是同步转速。,三相异步电动机的机械特性是指在定子电压、频率和参数,固定,的条件下，电动机电磁转矩,T,与转速,n,（或转差率,s,）之间的函数关系。,四、三相异步电动机的机械特性,转矩特性,(,转矩,-,转差率特性）,:,异步机的,T,与,s,之间的关系,T,=,f,(,s,),机械特性,(,转速,-,转矩特性,):,异步机的,n,与,T,之间的关系,n,=,f,(,T,),机械特性包括：,固有特性曲线,人为特性曲线,当同步转速,n,1,为正时，机械特征曲线跨第一、二、四象限。,在第一象限时，,0,n,n,1,，,0,s,n,1,，,s,0,，,n,为正值，,T,为负值，电动机处于发电机状态；,在第四象限时，,n,1,，,n,为负值，,T,为正值，电机处于电磁制动运行状态。,4.1,固有机械特性,三相异步电动机的机械特性：,在定子电压、频率均为额定值，定、转子回路不串入任何电路元件时的机械特性称为固有机械特征。,固有机械特性曲线,由此得电磁转矩公式：,因为有：,由公式可知：,1.,T,与定子每相绕组电压 成正比。,U,1,T,2.,当电源电压,U,1,一定时，,T,是,s,的函数。,3.,R,2,的大小对,T,有影响。绕线式异步电动机可外接,电阻来 改变转子电阻,R,2,，从而改变转矩。,转矩特性曲线 机械特性曲线,其中：,T,N,代表额定状态，,T,M,代表临界状态，,T,st,代表起动状态,固有特性曲线,T,N,s,N,1,T,st,T,M,s,M,T,O,s,n,0,T,n,O,T,N,n,N,T,st,T,M,n,M,几个特殊点：,1.,起动点,A:,2.,最大转矩点,B:,3.,额定运行点,C:,4.,同步运行点,D:,4.1.1,额定状态,在额定,U,N,下,，,以额定转速,n,N,运行,、,输出额定功率,P,N,时,，,电动机转轴上输出的转矩,为：,额定状态说明了电动机长期运行能力。,机械特性,M,n,0,T,n,O,T,st,T,N,n,N,T,M,n,M,N,S,T,N,额定状态、,T,M,临界状态、,T,st,起动状态代表三个重要的工作状态。,Y,系列,:,=2,2.2,YBF2,系列：,=1.9,2.4,4.1.2,临界状态,临界转速,M,n,0,T,n,O,T,st,T,N,n,N,T,M,n,M,N,S,临界转差率,s,M,:,1,、,与 成正比；当 一定时，,为定值。,2,、越大，越大；与 无关。,3,、和 都近似与漏抗成反比,最大转矩,T,M,:,过载倍数,：,电动机带动最大负载的能力。转轴上机械负载转矩,T,2,不能大于,T,M,，否则将造成堵转,(,停车,),。,4.1.3,起动状态,T,st,体现了电动机直接起动的能力。若,T,st,T,2,，电机能起动，否则将起动不了。,Y,系列,:,K,s,=1.6,2.2,K,c,=5.5,7.0,M,n,0,T,n,O,T,st,T,N,n,N,T,M,n,M,N,S,起动转矩倍数：,起动电流倍数：,起动时,n=0,时，,s=1,1,、与 成正比。,2,、与频率和漏抗成反比。,4.1.4,电动机的运行分析,电动机的电磁转矩可以随负载的变化而自动调整，这种能力称为自适应负载能力。,自适应负载能力是电动机区别于其它动力机械的重要特点（如：柴油机当负载增加时，必须由操作者加大油门，才能带动新的负载）。,此过程中,:,n,、,s,E,2,I,2,I,1,电源提供的功率自动增加。,T,2,s,T,2,T,T=T,2,n,T,达到新的平衡,T,2,T,2,常用特性段,T,O,4.2,人为机械特性,4.2.1,降低定子电压时的人为特性,U,N,0.9,U,N,0.81,T,M,0.81,T,S,n,0,n,M,n,O,T,T,U,1,2,人为机械特性,是指人为改变电源参数或电动机参数而得到的机械特性。,下降后,和 均下降,但 不变,和 减少。,如果电机在定额负载下运行,U,1,下降后,n,下降,s,增大,转子电流因,E,2,s,=,sE,2,增大而增大,导致电机过载。长期欠压过载运行将使电机过热，减少使用寿命。,4.2.2,增加转子电阻时的人为特性,转子串联合适的电阻，可使,T,S,=,T,M,R,2,R,2,+,R,T,st,+,T,n,0,n,O,T,转子电阻增加时的人为机械特性,4.3,机械特性的软硬,硬特性：,负载变化时，转速变化不大，,运行特性好,。,软特性：,负载增加时，转速下降较快，,起动特性好,。,硬特性,软特性,n,0,n,T,O,不同场合应选用不同的电机。如金属切削，选硬特 性电机；重载起动则选软特性 电机。,五、三相鼠笼型异步电动机的起动,5.1,起动性能,特性,：,起动电流大,:,I,st,=,K,C,I,N,=,（,5,7,）,I,N,起动转矩小,:,T,st,=,K,S,T,N,=,（,1.6,2.2,）,T,N,起动：,n,=,0,，,s,=1,接通电源。,原因：,起动时，,n=,0,，转子导体切割磁力线速度很大，,转子感应电势,转子电流,定子电流,影响：,1,、频繁起动时造成热量积累,易使电动机过热。,2,、大电流使电网电压降低，影响其他负载工作。,5.2.1,直接起动（全压起动）,(a),小容量的电动机（二三十千瓦以下）；,(b),电源容量足够大时。,即：起动电流倍数：,起,动,时,运,行,时,U,V,W,U,N,I,1,l,Y,U,V,W,U,N,I,1,l,5.2,起动方式,(a)Y,减压,起动：,适用于正常运行为联结的电动机。,5.2.2,减压起动,Y,接起动的起动转矩：,Y,接起动的起动电流：,Y,起动,与,全压起动,时起动电流和起动转矩比较,:,U,V,W,U,N,I,1,l,Y,U,V,W,U,N,I,1,l,T,U,p,2,Y,起,动,起,动,又因为,：,(1),I,stY,I,max,（线路中允许的最大电流）；,(2),T,stY,T,2,，,适用于轻载或空载起动。,Y,减压,起动的使用条件：,Y,减压,起动的特点：,(1),电源电压不变，定子绕组接法改变；,(2),降压比为 。,否则不能采用此法。,(b),自耦变压器,减压,起动,M,3,U,l,k,a,I,st,定子电流：,k,a,I,st,k,a,I,st,k,a,线路电流：,k,a,2,I,st,I,sta,=,k,a,2,I,st,起动电流为：,T,sta,=,k,a,2,T,st,起动转矩为：,U,N,降压比为,:,定子电压：,定子绕组接法不变，改变定子绕组的电压；,降压比,k,a,可调,:0.5,、,0.65,、,0.8,。,I,sta,I,max,（线路中允许的最大电流）；,T,sta,T,2,，,适用于轻载或空载起动。,否则不能采用此法。,自耦变压器,降压,起动的特点：,自耦变压器,降压,起动的使用条件：,需要两者,均满足,k,a,2,I,st,I,max,k,a,2,T,s,t,T,2,选择,k,a,的方法：,1),解,:,例,1,:,一台,Y225M-4,型的三相异步电动机，定子绕组,型联结，其额定数据为：,P,N,=45kW,n,N,=1480r/min,，,U,N,=380V,N,=92.3%,cos,N,=0.88,K,C,=7.0,K,s,=1.9,K,M,=2.2,求：,1),额定电流,I,N,?,2),额定转差率,s,N,?,3),额定转矩,T,N,、最大转矩,T,M,和起动转矩,T,S,。,2,）,由,n,N,=1480r/min,，可知,p,=2,（,四极电动机,）,3,）,例,2:,在,上例中如果负载转矩为,510.2N,m,试问,:,（,1,）在,U,=,U,N,和,U,=0.9,U,N,两种情况下电动机能否起动？,（2）采用,Y-,换接起动时，求起动电流和起动转矩。,（,3,）当负载转矩为额定转矩的,80%,和,50%,时，电动机能否,Y-,换接起动？,解：,(1),在,U,=,U,N,时,T,S,=551.8,N,m,510.2,N,m,在,U,=0.9,U,N,时,能起动,不能起动,（,3,）,在,80%,额定负载时,:,在,50%,额定负载时,:,（,2,）,I,st,=,K,C,I,N,=7,84.2=589.4 A,不能起动,能起动,六、三相鼠笼型异步电动机的使用维护,6.1,电动机的安装,6.1.1,安装前的准备,6.1.1.1,电动机开箱前应检查包装是否完整无损；,6.1.1.2,电动机开箱后应小心清除电动机上的灰尘。,6.1.1.3,检查电动机的铭牌（及辅助标牌）是否符合订货合同及现场情况要求。,6.1.1.4,安装前必须进行下列各项检查，若不符合要求，则不许投入使用。,有防爆标志,“,Ex,”,和防爆合格证编号，且应检查电动机防爆标志是否符合爆炸性气体环境的要求。,所有紧固螺栓已拧紧，弹簧外壳各部件间联结妥当。,所有隔爆零件无裂纹和影响隔爆性能的缺陷（未使用的新电机可不拆检）。,对带注、排油的电动机润滑脂注油管畅通。,对带轴承测温的电动机轴承检测装置架设好，特别注意,避免风扇端的测温装置引接线与风扇相碰，造成事故。,6.1.2,经长途运输或长期搁置未用的电动机，在使用前须测量定子绕组与机壳间的绝缘电阻，应不低于,3,U,N,/1000M,，否则电动机必须进行干燥处理，直到绝缘电阻达到规定值为止。且需符合电动机说明书规定的要求。,6.1.3,电动机安装时应注意，电动机轴中心线与通风机筒圈,的中心线必须一致，否则会出现风机风叶与筒圈发生摩擦现象，造成叶片断裂、轴承损坏和轴的断裂等质量事故。特别注意保护电机的底脚平面，底脚平面不要有磕碰。,6.1.4,检查轴承的润滑状态，若原来的润滑脂已变质干涸或弄脏，必须用汽油或煤油将轴承洗净，再按要求加入清洁的润滑脂。,6.1.5,检查电动机的紧固螺栓是否紧固牢，外壳是否可靠接地或接零等。,6.1.6,检查电动机保护装置是否符合要求，安装是否可靠。,6.1.7,检查起动设备接线是否正确,起动装置是否灵活,触头接触是否良好，起动设备金属外壳是否可靠接地或接零等。,6.1.8,检查三相电源电压是否正常，电压是否过高、过低或三相电压不对称。,6.1.9,电动机与电源连接应注意事项：,根据电动机电流大小，使用条件，正确选择供电电缆。,进入接线盒中与密封圈配合电缆直径要与密封圈的孔径相符（密封圈内径切有多少个同心圆，要根据电缆直径选取一个密封圈的内径），保证压上接线嘴后使密封圈与电缆间以及密封圈与接线盒间无间隙。,对于有多个进线口的接线盒，如果只需用其中一个或几个进线时，另外不用的接线口必须用密封圈堵死，而密封圈内径不得剥开，在其外面用钢板垫片垫好，保证压上接线嘴后橡皮垫与接线盒间无间隙。,接线时，电缆芯线应置于两个弓型垫圈或压线板之间，接地芯线应置于接地螺钉的弓型垫圈之间，并应可靠连接。铜芯电缆和电缆内接地芯线的剩余铜丝不应使其四外飞溅，以便保证导体之间及导体对地之间的电气间隙要求。,引入接线盒的电缆线，须用卡板将其固定在接线盒斗上，防止电缆窜动或拔脱。,接线完毕后，应检查盒内有无杂物、灰尘，接法是否符合电源电压及电动机的铭牌数据的规定，确定无误方可紧固接线盒盖。,外接地螺栓应可靠接地。,电动机的转向应符合电动机转向标牌上的指示规定，若不符合，应及时调整。,电动机接线后，经检查确认无误可接通电源进行空载试运行，并观察电动机有无异常现象，待空载运行正常后方可投入负载工作。,电动机无论在空载或负载运行时，均不应有异常的响声或振动。,6.1.10,起动时的注意事项：,检查转子是否能自由旋转，有无擦碰现象。,检查定子和轴承测温装置及报警系统时候妥善。,电动机经以上预防性检查之后，便可起动或试运转。,电动机合闸后，若电动机不转，应迅速、果断地切断电源，以免烧毁电机，查清原因后，再起动电动机。,为了避免电动机在起动过程中过热，电动机在冷态下允许连续起动两次，两次起动之间相隔不少于,5min,；在热状态下，只允许起动一次。如果还需要起动应等待电动机适当冷却后方可再行起动。,6.2,电动机运行时的日常维护,6.2.1,起动前的检查,1,）熟记与电机性能有关的数据，如电机额定转速、功率、电压、电流等；,2,）确认电机能满足所传动的工作机械性能要求，如转速、起动电流、电压等；,3,）检查安装情况，周围环境状况是否适合。,6.2.2,起动后的检查,1,）检查电动机的旋转方向。,2,）检查电动机在起动和加速时有无异常声音和振动。,3,）检查起动电流是否正常，电源的电压降是否过大。,4,）检查起动时间是否正常。,4,）确认进入出线盒的电源线联结可靠，电机外壳处的接地线接触良好。,5,）检查电源开关、隔离开关、测量仪表、保护装置、起动柜等，是否处于正常状态。,6,）检查电机的冷却系统是否达到了说明书的要求。,7,）如有必要，应检查绝缘电阻是否达到规定要求。,8,）如有必要应确认电机的旋转方向。,6.2.3,运行中的检查,1,）电动机的外部紧固件是否有松动，电气联结处是否因接触不良而发热变色。,2,）详细观察和记录各指示仪表的读数，从中发现是否有异常现象。,3,）运行时详细观察电机噪声是否过大，是否有异常噪声存在，电机是否振动，是否有焦味或绝缘漆的臭味等异味，电机温度是否过高。,5,）起动后的负载电流是否正常（应低于铭牌上标记的额定电流），三相电压电流是否平衡。,6,）检查起动装置在起动过程中是否正常。,6.3,电动机的小修、大修,6.3.1,电动机小修内容,1,）清擦电动机，清除机壳外部尘垢，测量绝缘电阻。,2,）检查和清擦电动机接线端子：检查接线盒接线螺栓,(,母,),是否松动，拧紧螺母，必要时更换。,3,）检查各固定部分螺栓,(,母,),和接地线,:,检查接地螺栓,(,母,),，检查端盖、轴承内外盖紧固螺栓，检查接地线连接及安装情况。,4,）检查轴承：拆下轴承盖，检查轴承润滑脂是否变脏、干涸，缺少时须适量补充或清洗轴承重新添加油脂，检查轴承是否有杂声，必要时更换。,6.3.2,电动机大修内容,1,）电动机大修内容包括了小修内容。,2,）电动机外部检查：检查外部有无损伤，零部件是否齐全，,彻底清擦，去掉尘垢，补修损坏部分。,5,）检查传动装置：检查电机风扇有无破裂损坏，安装是否牢固，紧固螺栓（母）是否松动、损伤、磨损和变形，必要时更换。,6,）检查鼠笼转子在槽口外的导体是否有裂纹及端环焊接状况。,7,）检查所有密封垫条等，必要时进行更换。,3,）电动机内部清理和检查：,a.,检查定子绕组污染和损伤情况，先清除定子的灰尘、污垢，若定子绕组积留油垢，先用干布擦去，再用干布沾少量汽油擦净，同时仔细检查绕组绝缘是否出现老化痕迹或有无脱落，若有，应补修、刷漆。,b.,检查转子是否断裂、开焊。,c.,检查定、转子铁心是否磨损变形，如有变形，应予修整。,4,）绕组检查：,a.,检查定、转子绕组是否有相间短路，匝间短路、断路、脱焊、烧坏等现象，应针对发生的问题予以修理。,b.,测量所有带电部位的绝缘电阻。,5,）清洗轴承并检查轴承磨损情况：,a.,用汽油或煤油对轴承进行清洗，要求清洗干净，无杂质，清洗完后吹干。轴承安装，建议采用热套法，加热时，要求轴承温度不超过,100,，而且轴承要加热均匀。,b.,检查轴承：检查轴承表面粗糙度，滚子、轴圈有无磨损或变色，若磨损严重或出现蓝紫色，说明轴承已损坏，需更换轴承。,c.,如有条件，需对轴承内径、外径、宽度尺寸进行测量。,6,）修理后试车：若电动机绕组完好，大修后要做一般性试运转，测量绝缘电阻，检查各部分是否灵活，电动机空载运转半小时，然后带负载运转。,！注意事项！,1,）拆装电动机时，注意保护隔爆面，装配时隔爆加工配合面须涂防锈油，所有隔爆面不得有锈蚀和损伤，否则将失去隔爆性能。,2,）在抽出或插入转子时，应防止损坏定子绕组和绝缘。,3,）更换绕组时，电动机的绕组数据和绝缘结构不宜改变，随意改变电动机绕组，往往使电动机的某些性能恶化，以致不能使用。,鼠笼型转子绕组是一个自行闭合的绕组，它由插入每个转子槽中的导条和两侧的短路端环构成，如果去掉转子铁心，剩余的转子绕组就像一个“圆笼”，因此称为笼型绕组,(,见下图,),。为了节约用铜和提高生产效率，小型笼型电机一般都用铸铝转子；对大、中型电机，由于铸铝质量不易保证，故采用铜条插入转子槽内，再在两端焊上端环的结构。,鼠笼型转子铁心和绕组结构示意图,定 子,定子绕组,机 座,三相异步电动机的运行状态,例,:,有一台,50Hz,的感应电动机，其额定转速,n,N,730r,min,，试求该机的额定转差率？,解：,s,=(,n,s,-,n,N,)/,n,s,=750-0/750=0.02667,解：,有一台三相异步电动机的的额定功率,P,N,=4KW,额定电压,U,N,=380V,额定功率因数,=0.77,，额定效率,N,=0.84,额定转速,n,N,=960r/min,求额定电流,I,N,？,例,
