入侵报警系统设备的安装与调试.ppt

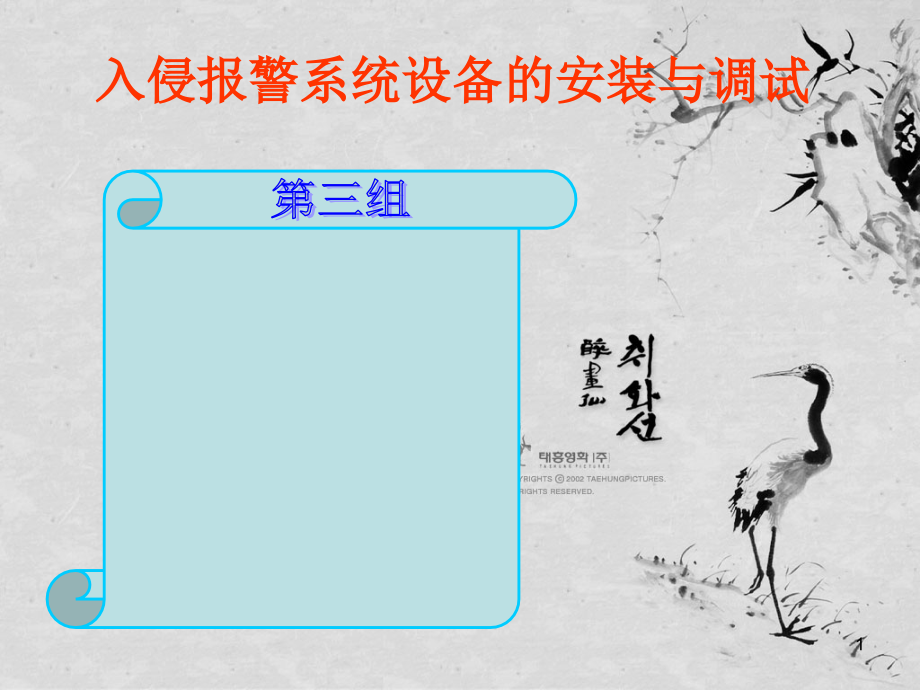

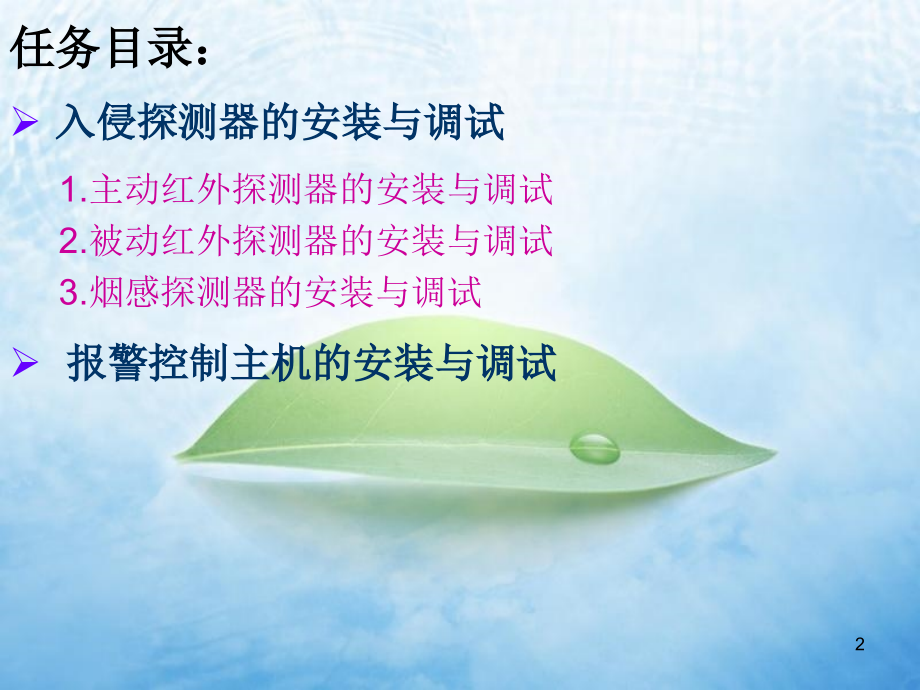

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,入侵报警系统设备的安装与调试,第三组,1,任务目录：,入侵探测器的安装与调试,1.,主动红外探测器的安装与调试,2.,被动红外探测器的安装与调试,3.,烟感探测器的安装与调试,报警控制主机的安装与调试,2,入侵报警系统,主动红外探测器,被动红外探测器,烟感探测器,控制主机,声光探测器,开关电源,实验平台：,3,任务内容：,1.,主动红外探测器的认识,接线端子,镜片,水平调整支架,灯的亮度展示实验结果,防拆开关,瞄准孔,4,（,2,）,主动红外探测器的安装,受光器与投光器连接电源线,1,2,连接主机,PWR,线,5,（,3,）,实验结果展示：,1.,红色指示灯灭，绿色指示灯长亮，说明可以正常工作；,2.,当有阻挡物出现时，则会报警。,6,（,4,）,实验故障分析：,1,受光器指示灯不亮,：是否有反射物体，把反射光线引入受光器；是否只是切断部分光束，试着把遮挡范围扩大；检查探测器，是否是自身故障。,受光器的报警指示灯长亮,：检查对射之间是否有障碍物；检查投光器和受光器的光轴是否重合。,2,3,频繁误报,：在特定环境下（刮风等），是否会触发报警。,7,2.,被动红外探测器的安装：,主动红外探测器,接电源线,8,（,2,）实验结果展示：,1.,红色指示灯亮，表明探测器处于正常工作状态；,2.,若灯光闪烁，则处于报警状态。,9,报警控制主机,电源,主机,控制键盘,功能键区,数字键区,显示屏,10,报警控制主机的功能：,报警控制主机,是系统的控制中心，所有探测器传送来的信号都必须通过主机来接受、识别、分类和反馈，作为报警系统的大脑，能够通过键盘设备提供布防、撤防等操作，实现对报警系统的控制管理。,布防功能，,能够使系统的部分或全部探测器对防护对象实施防护的区域处于警戒状态。,撤防功能，,能够通过输入密码的方法，是报警主机退出警戒状态，使系统的部分或全部防区处于警戒解除状态。,11,单防区地址码模块：,作用,：具有总线通信功能的防区扩展设备，对于与远距离探测设备的连接或在周界防范等场合中实用。,拨码开关,拨码开关作用：用于对本防区进行二进制地址编码，开关,on,即,“,1,”,off,即,“,0,”,。,12,3.,控制主机的安装：,键盘与主机的接线,13,地址模块与,BUS,线连接,具体接线（,1,）：,地址模块信号的接入与接出,14,具体接线（,2,）：,接完线后的实景,15,实验结果展示（,1,）：,1.,如图若显示,“,系统故障,”,，则有可能是,485,总线接反；,2.,也有可能是地址模块信号的进出线,+,，,-,，接反。,3.,用户密码设置过，没记住。,16,实验结果展示（,2,）：,1.,首先设置用户编码，然后设置编码址模块数量，其次设置各个防区挂探测器个数，最后设置各个防区类型,。,2.,设置防区模块的编码。,17,谢谢观赏！,18,
