清水池工艺设计PPT课件.ppt

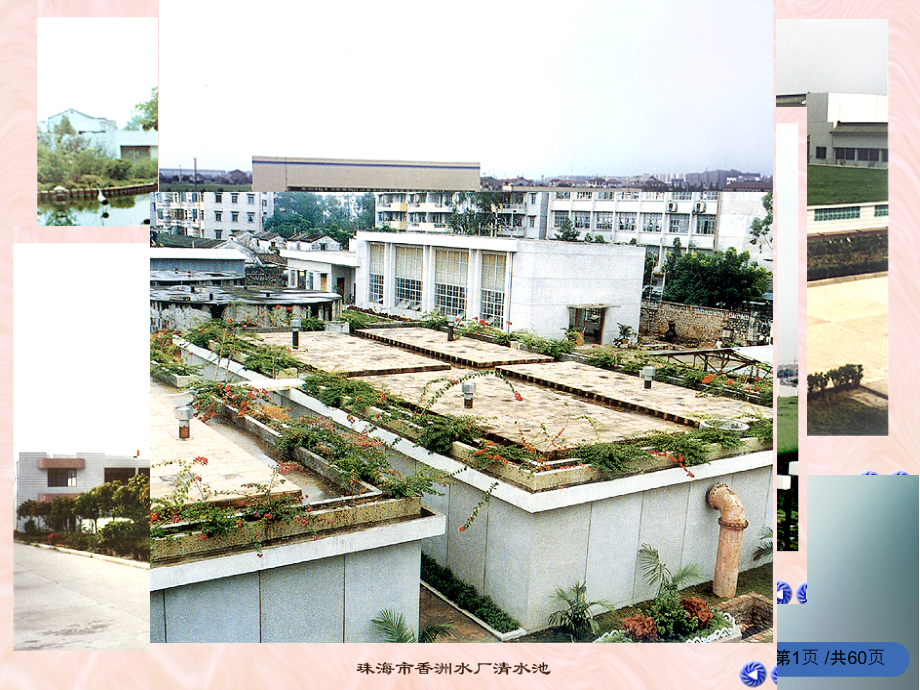

,第,*,页,/,共,6,0,页,清 水 池 工 艺 设 计,教师：冯 岩,市政工程系,清水池概况及设计存在的疑问,I,清水池构造,II,清水池设计参数规定,III,清水池设计计算,IV,清水池设计案例,V,讲课提纲,I.,清水池概况及设计中存在的疑问,调节第一、二级泵房流量的差额；,满足加氯接触时间；,1.,大中小水厂都应设清水池，并储存消防用水；,2.,形式：圆形和矩形。,钢筋混凝土,预应力,钢筋混凝土,砖 石,清水池的位置,清水池,-,概况,1,作 用,适用条件,材料,从水厂平面上看，,清水池应尽量靠近滤池，特别是应与二级泵站靠近；,从高程上考虑，,清水池有地下式、半地下式和地面式三种类型，一般都按深入地下,3,4,米左右考虑，并设计在,地形的最低处,。,形式对比,清水池,-,形式对比,2,圆形清水池,-,在一定容量范围内，,圆形水池具有耗材少，投资省等优点,-,但模板消耗较高，且平面布置中占地面积较大,。,矩形清水池,-,矩形水池,施工方便，模板周转效率高，且布置紧凑,。,-,矩形水池又分正方形和长方形两种，,从等面积而论，正方形周边最短，用材少，,当容量大于,2000m,3,时，往往采用矩形水池,当确定了清水池的有效容积和有效水深后，对于其边长的确定除了要考虑厂区占地因素外，还需要考虑其他因素吗,?,清水池中导流墙的布置（长？）如何考虑？（除了避免水的短流及氯接触时间外，是否还要考虑其他因素？如结构上的等等）,通风帽,清水池通风帽（管）的设计原则是什么？,高出覆土的高度如何确定？,清水池,-,设计中存在的疑问,3,最低水位,清水池是否存在“最低水位（报警水位）”，若存在的话，则怎样确定？,导流墙,边长确定,I,I,.,清水池构造,清水池构造,-,圆形清水池,1,清水池构造,-,矩形清水池,2,水位指示,排水管（放空管）,进水管,清水池构造,池的主体（矩形、圆形）,导流墙,出水管,溢水管,通气孔,检修孔,池顶覆土,清水池构造,3,I,II,.,清水池设计参数规定,1,、,室外给水设计规范,（,GB50013-2006,）,下简称,“,设计规范,”,；,2,、,给水排水构筑物设计选用图（水池、水塔、化粪池、小型排水构筑物）,（,07S906,）标准设计图集,“,钢筋混凝土蓄水池说明,”,下简称,“,图集说明,”,。,3,、,给水排水设计手册第三册,城镇给水,下简称,“,设计手册,”,式中,W,1,调节容积，,m,3,；,W,2,消防贮水量，,m,3,；,W,3,水厂冲洗滤池和沉淀池排泥等生产用水，,m,3,；,W,4,安全贮量，,m,3,。,清水池设计参数,-,关于水池容积、水深及尺寸,1,水池容积,清水池的有效容积，包括,调节容积,，,消防贮水量,和,水厂自用水的调节量。,1,2,3,“设计规范”第,7.5.1,条 净水厂清水池的有效容积，应根据产水曲线、送水曲线、自用水量及消防储备水量等确定，并满足消毒接触时间的要求。,当管网无调节构筑物时,，在缺乏资料情况下，,可按水厂最高日设计水量的,10,20,确定。,“图集说明”第,3.1.2,条有关内容：水深不宜过浅，,一般可为,3.54.5m,。,“设计规范”第,7.5.3,条,清水池的池数或分格数不得少于,2,个,，并能单独工作和分别泄空；在有特殊措施能保证供水要求时，亦可修建,1,个（,应设超越清水池的管道,）。,清水池设计参数,-,关于水池容积、水深及尺寸,2,4,“图集说明”第,3.1.2,条有关内容：水池平面尺寸应根据所处场地条件及结构经济合理确定，应尽量减少占地面积。,用水对象,水厂规模,调节容量比率,%,大城市,20,万吨,/,日以上,10,中等城市,5-20,万吨,/,日以下,15,小城镇,5,万吨,/,日以下,20,工业企业用水,2-3,调节容量估算百分率,1,2,3,“设计规范”第,7.5.4,条,:,生活饮用水的清水池、调节水池、水塔，应有保证水的流动，避免死角，防止污染，便于清洗和通气等措施。,“设计手册”第,41,页有关内容：为清洗水池时排水方便，在导流墙底部，隔一定距离设置,流水孔,，流水孔,底缘应与池底相平,。导流墙,若砌至池顶,，应在干弦范围的墙上设置,通气孔,，并使清水池排气畅通。,“图集说明”第,3.2.1,条有关内容：进、出水管的布置不应使水流产生短路，一般设置在水池的不同侧，必要时应设置导流装置（本图集,300m,3,的圆形水池，,150m,3,的方、矩形水池均设有导流墙）。,为了避免池内水的短流和满足加氯后的接触时间的需要，,池内应设导流墙。,清水池设计参数,-,关于水池导流墙,3,1,2,3,“图集说明”第,3.3.1,条有关内容：水池的通气管由最大进水或出水流量求得最大通气量，按,通气量确定通气管的直径和数量,（通气管内空气流速可采用,5m/s,），通气管,一般不少于两根,，并宜有高差；通气口处有,网罩,；宜结合,导流墙布置,。,并不得装阀门,。（一高一低，池顶覆土以上高分别为,900mm,和,1400mm,）,“图集说明”第,3.3.2,条有关内容：检修孔内的池壁应设置,爬梯,。,“图集说明”第,3.3.2,条有关内容：水池顶应设检修孔，,宜设置于清水池进水管、出水管、溢流管和集水坑附近，,宜成,对角线布置,。检修孔的设置,不宜少于,2,个,，孔的尺寸应满足池,内管配件进出孔的要求,，孔顶应设置,防雨盖板,。（,一般规格,800,1000,1600),为了使清水池内水保持新鲜和适应水位高低变化需要，,清水池顶设通气管。通风孔及检修孔数目根据水池大小确定。,清水池设计参数,-,关于通风孔及检修孔,4,1,2,水池最低水位的容积包括,城镇室外消防用水量和水厂室外消防用水量的总量,。,“图集说明”第,3.3.4,条有关内容：清水池的水位检测可以选用水位尺、水位传示仪或超声波液位仪。建议使用,一体化超声波液位仪,清水池应设水位连续测定装置，发出上、下限水位信号，,供水位自动控制或水位报警只用。,清水池设计参数,-,关于水位指示,5,1,池顶覆土一般为,0.5-1.0m,(,气温低，地下水位高，池子埋深较大时，池顶覆土应较厚。,池顶覆土厚度需满足清水池抗浮要求，避免池顶面,直晒，并应符合保温要求。,清水池设计参数,-,关于池顶覆土,6,1,清水池内的进、出水管一般分开设置在不同的部位，促使水流循环。,进水管、出水管应分设，结合导流墙布置，以保证池内,水能经常流通，避免死水区。,清水池设计参数,-,关于进水管、出水管,7,2,进水管和出水管分别按,最高日平均时,、,最高日最高时的流量,确定管径，管内流速在,0.7-1.0m/s.,管径应该留有一定的余地，以满足水量发展的需要。,3,进水管标高应考虑避免由于池中水位变化而形成进水管的气阻，可采用降低进水管标高，或进水管进池后用弯管下弯。,4,出水管一般设置,1,根，出水管的设置形式为：从池底集水坑敷管出水，常用于二级泵房前设有吸水井；水泵吸水管直接弯入池底集水坑吸水。,1,溢水管宜采用水平喇叭口集水，出口处应设网罩，以防爬虫等沿溢水管进入池内。管上不设阀门。,溢水管应及时排出因事故而高于最高水位的水流，一般,按比进水管径大一级考虑。,清水池设计参数,-,关于溢水管,8,2,溢水管内的水排入排水井；如果清水池全部为地下室，而溢水管出口经常处在排水水位之下时，一般考虑将溢水管先经溢流井，在通至排水井，以避免清水受污染。,1,排水管管径按照,2h,内将水泄空计算，最小管径不小于,100mm.,在一般清况下，清水池在低水位条件下，进行泄空。,清水池设计参数,-,关于排水管,9,2,为便于泄空池水，池底应有一定的坡度，并设置排水集水坑。,3,如池水埋深较大，排水较困难时，可在池外设置排水井，利用泵抽除，也可利用潜水泵直接由清水池抽除。,I,V,.,清水池设计计算,清水池有效容积计算；,1,2,3,4,5,清水池配管计算；,清水池通气孔及人孔（检修孔）；,清水池导流墙计算,清水池集水坑计算,清水池设计计算,内容,1,6,水位标示及池顶覆土,清水池,有效容积计算,1,2,4,3,根据有效容积确定清水池的数量（一般不少于,2,座）；根据设计图集中有关有效水深的规定：,3.5-4.5m,确定有效水深及超高。,有效容积计算方法有两种,：存在制水曲线和供水曲线资料时，通过,列表计算可得,；当资料缺乏，且配水管网中午调节构筑物时，,可按照,10%-20%,的最高日用水量确定,。,清水池的容量需要用必要的,消毒接触容量进行复核,（复核时可利用消防贮量和安全储量）,根据单座清水池有效容积和有效水深，确定,清水池的平面尺寸和形状,清水池设计计算,有效容积计算,1,按照,最高日平均时,流量计算。,设计流速按照工况选用，一般,0.5-1.0m/s.,确定进水管高度，一般距池底,1/3,到,2/3,之处,清水池设计计算,配管计算,2,进水管,流量,流速,管径,设置高度,管径,管内流速,按照,最高日最高时,流量计算。,设计流速按照工况选用，一般,0.5-1.0m/s.,出水管在集水坑接出，使出水管管顶与池底相平。,出水管,流量,流速,管径,设置高度,管径,管内流速,按照清水池有效容积进行计算。,按照,2,个小时,将余水放空。,.,流速按照,1.2-1.5m/s,排水管在集水坑接出，使排水管管底与集水坑底相平。,清水池设计计算,配管计算,3,排水管,容积,时间及流速,管径,设置高度,管径,管内流速,按照,最高日平均时,流量计算。,设计流速按照工况选用，一般,0.5-1.0m/s.,溢水管喇叭口与清水池最高水位相平,溢水管,流量,流速,管径,设置高度,管径,管内流速,溢水管,集水坑常用平面尺寸：,2700,；,1500;,800,集水坑是清水池的出口集水部分；,一般比池底深,1.0-1.5m;,池底应有一定的底坡坡向集水坑。,集水坑根据池型，分为圆形、矩形、方形,清水池设计计算,集水坑计算,4,清水池设计计算,导流墙计算,5,导流墙计算,1,2,4,3,导流墙,厚度一般为,240mm,混凝土砌块,烧结实心砖砌块,位置：一般沿柱,设置导流墙,，且要保证水体与氯的混合时间。,导流墙高度一般距池顶板的距离为,200mm,导流墙每隔,2000mm,设置,120120,清扫孔（流水口），且清扫口底缘与池底相平。,通气孔上有,网罩,。,由最大进水或出水计算最大通气量；,按,通气量确定通气管的直径和数量,（通气管内空气流速可采用,5m/s,），,通气管,一般不少于两根,通气孔布置：结合导流墙。,通气孔池外高度宜布置,宜,参差,，以利于空气自,然对流；一般为,高出覆,土面,900mm,，,1400mm,通气孔计算,清水池设计计算,通气孔及人孔（检修孔）,6,检修孔,上有,防雨盖板,。,水池顶应设检修孔，宜设置于清水池,进水管、出水管、溢流管和集水坑附,近，宜成对角线布置。检修孔的设置,不宜少于,2,个，孔的尺寸应满足池内,管配件进出孔的要求，,一般规格,:,800,1000,1600,检修孔,高出池顶覆,土面,300mm,检修孔计算,清水池设计计算,通气孔及人孔（检修孔）,6,清水池应设水位连续测定装置，发出上、下限水位信号，供水位自动控制或水位报警只用；水位尺、水位指示仪、超声波液位仪,池顶覆土一般为,0.5-1.0m,(,气温低，地下水位高，池子埋深较大时，池顶覆土应较厚；,清水池设计计算,水位标示及池顶覆土,7,池顶覆土,水位标示,V,.,清水池设计案例,
