塑胶模具结构解析.ppt

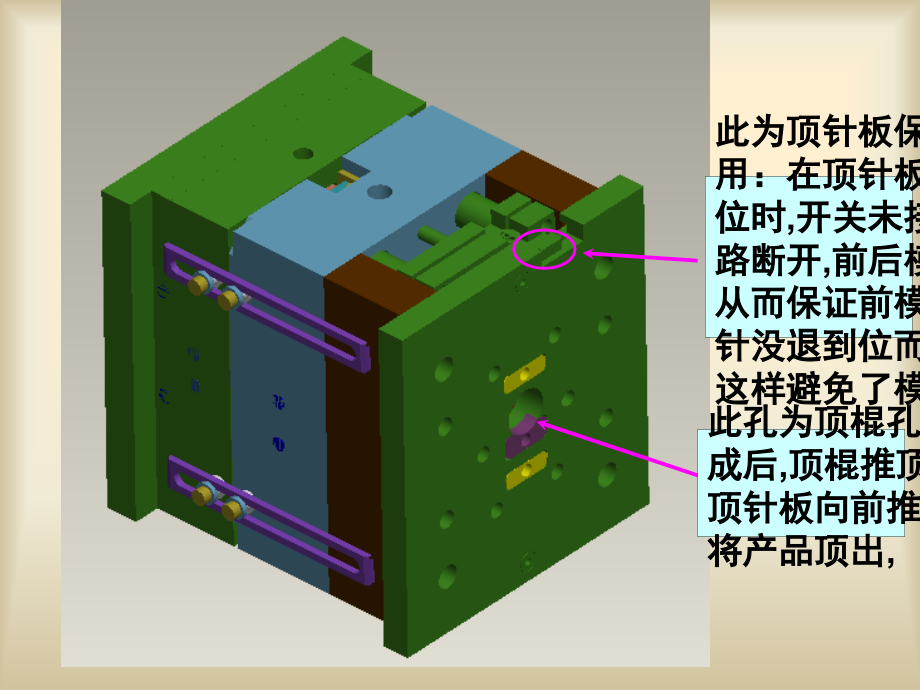

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,面板：与底板共同支,撑整套模具,定位环：用于模具,上啤机（架模）时方,便对位,唧嘴：与啤机射嘴直,接接触，啤机射胶时,须经过唧嘴才进入模芯,水口板,前模胚,后模胚,方铁,顶针面板,顶针底板,底板,此孔为顶棍孔,在成型完,成后,顶棍推顶顶针板,顶针板向前推进,从而,将产品顶出,此为顶针板保护开关,作,用：在顶针板没退回到,位时,开关未接通,此时线,路断开,前后模不能合模,从而保证前模不会因顶,针没退到位而撞到顶针,这样避免了模具的损坏,导柱,作用:在前后模,合模时,起到导向的,作用(共4根),水口拉杆,用于开模时将水,口板拉开,从而使水口易取出,运水接口,作用:当模具生产时,模具温度会不断升高,运水,可使模具处在一种恒温下生,产,从而保证产品的稳定性,唧嘴,水口,产品,此孔直接与啤机的射咀接触,前模仁,前模仁,后模仁,行位,装于后模上,铲基,作用:在合模时,依靠斜,面将行位向前推进,铲基固定,在前模上(铲基与行位的配,合面为斜面),斜边,作用:在开模时,若行,位的弹簧不起作用则斜边,会带动行位向后退出(斜边,固定在前模上),行位垫片,用于增,加行位的耐磨性,前模开模后的位置,开模后,行位依靠斜,边和弹簧的力而向后,退出,弹簧,在行位向后退出后,顶针板向前推进,产,品即可顶出后模仁,此时产品已完全脱,模,可用手取下产品,产品有扣位,所以需要做行位,行位的形状如图所示,此两个扣位要在行位退出后,产品方可顶出,行位,行位压块,行位未开模时,的状态,行位,行位开模后的状态,斜顶,后模模胚,顶针板回针,作用:,在顶针板顶出和后退时,起导向的作用,并保证在,前后模合模后,因为回针,与前模模胚接触,所以可,以保证顶针板退到位(共,4根),回针,顶针面板,顶针底板,顶针图示,产品在顶出时,是依,靠顶针,斜顶,司筒顶出的,司筒针,固定于底板上,顶针,板顶出时,司筒针保持不动,司筒,作用:当产品上有环形骨位,而且骨位的高度比较高,出模很容,易粘模时,则要考虑做司筒,司筒,司筒针,红色框为斜顶,出模时,斜顶沿绿色箭头方向移动,在斜顶里的扣位与,斜顶脱离后,产品方可脱模,此角度大于90度,出模时斜顶沿着斜方向向上顶,0.5 mm,斜顶出模后的状态，斜顶与产品扣位之间距离,要有0.5,mm,以上,才能保证产品出模不会扣到斜顶,产品顶出时,产品的行走路径与,模具垂直,而斜顶沿着斜的轨迹,向前推进,当顶出有一段距离后,产品的扣位与斜顶已脱离,即可,完成脱模,90,度,大于90度,
