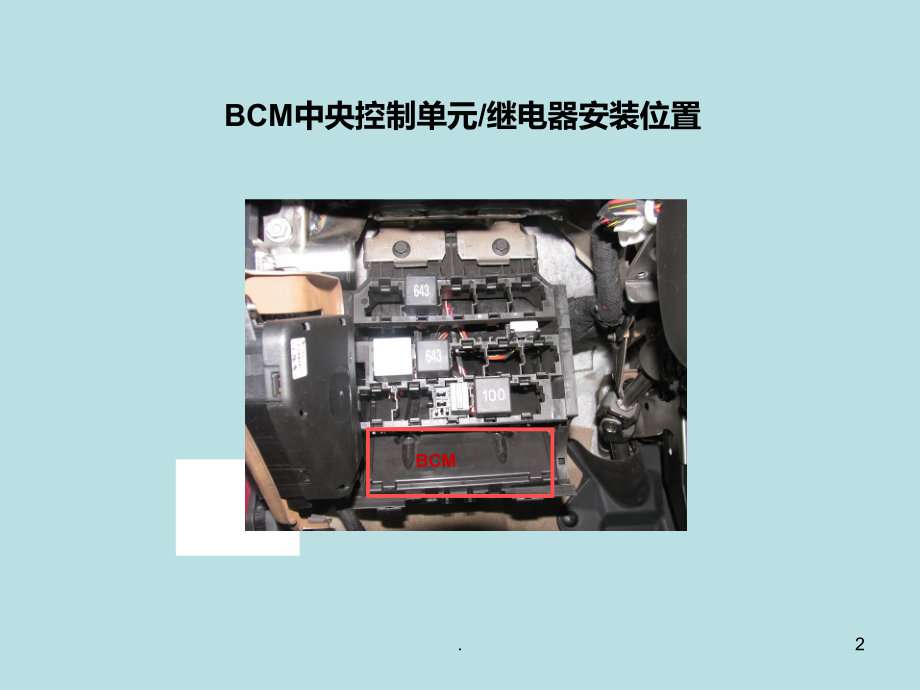

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,朗逸BCM系统控制原理,1,.,BCM中央控制单元/继电器安装位置,BCM,2,.,BCM中央控制单元(车载网络和网关及舒适系统控制器集成在一起),诊断:BCM有二诊断地址(09车载网络 19网关)实施BCM自诊断09地址,3,.,BCM控制单元，它的主要功能有：,一 电源管理,二 灯光控制(制动灯.倒车灯.转向灯.顶灯),只有在自动档车倒车灯受BCM控制,三 后窗加热控制、外后视镜加热控制,四 雨刮系统控制,五 总线网络管理,六 门控系统(遥控),七,朗逸乱报警原因分析,4,.,BCM负载管理,负载管理是为了防止蓄电池过度放电造成损坏，或无法启动车辆。,负载管理模式：点火开关打开，交流发电机启动。,当蓄电池电压低于12.7V时，J519要求提高怠速转速。,当蓄电池电压低于12.2V时，依次关闭下列用电器：,座椅加热,后风窗加热,车外后视镜加热,自动空调,信息娱乐系统,5,.,制动灯控制电路,左制动灯,高位制动灯,右制动灯,6,.,转向灯控制电路,转向灯开关,应急灯开关,安全气囊,仪表,左前转向灯,左后转向灯,左后视镜转向灯,右后视镜转向灯,右后转向灯,右前转向灯,7,.,三 可加热后窗控制原理,后窗加热开关E15(69)信号，后窗,加热开关信号识别：可通过091132读取判断输入电路是否正常,开关信号进J519，由J519内部继电器结合，输出控制加热器Z1(115)工作,外后视镜加热控制状态识别：可通过091133数据块读取，通过执行器最终控制诊断判断输出电路是否有故障,8,.,三 可加热后视镜控制原理,E231车外后视镜加热按钮信号进J519（T73b58）,外后视镜开关状态：可通过091132读取判断输入电路是否正常,J519(T73a38)输出到Z5Z4,外后视镜加热控制状态：可通过091133数据块读取，通过执行器最终控制诊断判断输出电路是否有故障,(28)(29),9,.,三 可加热后窗、后视镜控制数据块,第32组,第33组,10,.,朗逸,BCM匹配设定,外后视镜加热时间,后风窗加热时间调整,下面，以后风窗加热时间调整为例做个说明,11,.,12,.,13,.,14,.,15,.,16,.,17,.,18,.,四 刮水、喷水泵控制原理,19,.,电路图错误,20,.,拔去SC40,量该点是否对地短路,21,.,快档输入,慢档输入,间隙档,22,.,一级,23,.,第三组,24,.,32组4区,25,.,36组1区 2区,3组3区,26,.,间隙档控制,慢档控制,快档控制,清洗泵驱动供电,搭铁回路,27,.,五 BCM,总线网络管理,发动机,变速箱,仪表,气囊,空调,收音机/导航,电话(选装),左前门,右前门,诊断,车载网络控制单元-长编码,网关控制单元-长编码,28,.,六 门控系统(遥控闭锁),一 遥控闭锁信号通过天线进入BCM系统控制单元J393，J393接收信号给电机马达V56、V57、V115、V97供电，由T73a12脚给V56、T73a15脚给V57、V115、V97供电,T73a11脚回路（即T73a11脚：安全锁止时0V解锁12V,锁止0V），电机马达V56 V57V115V97,在一个伞形面里从左边到右边正转一下,并带动 F220F221F222F223触点由打开到闭合，F220F221F222F223闭合信号反馈给J393,J393断开给V29V30 V115V97的供电，电机停止工作，四门门锁完成闭锁动作。,（,给电机马达V56设置独立独立控制线，是为了实现单门开启和四门开启功能,）,29,.,30,.,六 门控系统(遥控开锁),二 遥控开锁信号通过天线进入BCM系统控制单元J393，J393接收信号由T73a11脚供12V电给电机马达V56、V57、V115、V97，由T73a12脚给V56回路、T73a15脚给V57、V115、V97回路,，电机马达V56、V57V115V97在一个伞形面里从右边到左边反转一下,并带动 F220F221F222F223触点由闭合到打开，F220F221F222F223打开信号反馈给J393,J393断开给V29V30 V115V97的供电，电机停止工作，四门门锁完成开锁动作。,31,.,六 门控系统数据块,第五组 门控开关信号,第四组,第六组,32,.,六 门控系统数据块,第八组,钥匙锁动作,第七组,F220F223反馈信号,33,.,六 门控系统数据块,第十组,单门开启四门开启,第十一组,第十二组,34,.,七 朗逸报警信号控制原理,朗逸客户反映车辆停在宾馆门口，出现没有规律的乱报警情况，有时仪表内行李箱灯亮，检查发现是后盖的灯控开关固定松旷故障，建议将固定螺丝改为自攻螺丝，,35,.,七 后盖控制数据块,打开关闭 后盖触点状态,未操作已操作 门饰板上开关动作,未安装,未启动正常 门饰板上开关动作,未安装,36,.,朗逸更换BCM注意事项,朗逸1.6钥匙拔掉后雨刮刮个不停，更换1.6手动挡BCM后中控上锁失效，只能控制弹出，无法控制落锁一般会是什么问题?,一辆朗逸BCM坏了，从另一辆车上拆下。匹配完怎么玻璃和天窗都不管用？,更换BCM后出现无法遥控升降前窗情况？需要对单个摇窗机进行学习（到顶手勾一下），都学习过了，再试遥控升窗功能，就有了。,一 长编码重新设定.,二 关闭生产模式,三 BCM 控制单元，共3 种型号,1.6 升手动基本零件号：,18D.937.085 低档,1.6 升自动基本零件号：,18D.937.086 中档,1.6 升2.0 升手动自动豪华零件号：,18D.937.087 高档,087可替代086、086可替代085,反之不行.，,37,.,朗逸更换BCM步骤,使用引导性功能匹配BCM:引导型功能车身控制单元匹配设定特殊功能关闭生产模式,使用引导性功能输入BCM长编码:旧的先别取下，进入引导性功能，5052读取旧BCM信息，然后写入新BCM引导型功能车身控制单元多功能性编码更换BCM自行对控制器编码,使用自诊断功能匹配BCM:在15、03中有编码错误，进 19数据总线诊断接口008编码（保养$22）00802（编码安装列表）将15、03“未编码”的改成“已编码”。,38,.,朗逸BCM遥控匹配步骤,一 使用,5052,引导性功能：09地址功能车身控制单元匹配设定遥控匹配中进行,二 用5052,自诊断功能匹配多把遥控器钥匙,，不用09-12-00清零复位。09-12-01同样的工序操作2次就配2把钥匙！每车最多可配4把遥控钥匙。另外朗逸的遥控器是朗逸专用的，和B5.POLO不一样。,39,.,朗逸的遥控器问题,我们遇到过朗逸的遥控器问题，匹配一次只用十多天就无效，已更换过BCM，或更换过发射器，效果一样的，像这样的故障是怎么解决的？这时需要更换一个什么型号的BCM？如果换BCM后解决了，是BCM的中央处理器的记忆出现了问题了吗？还是遥控器与BCM之间信号联络差？,40,.,
