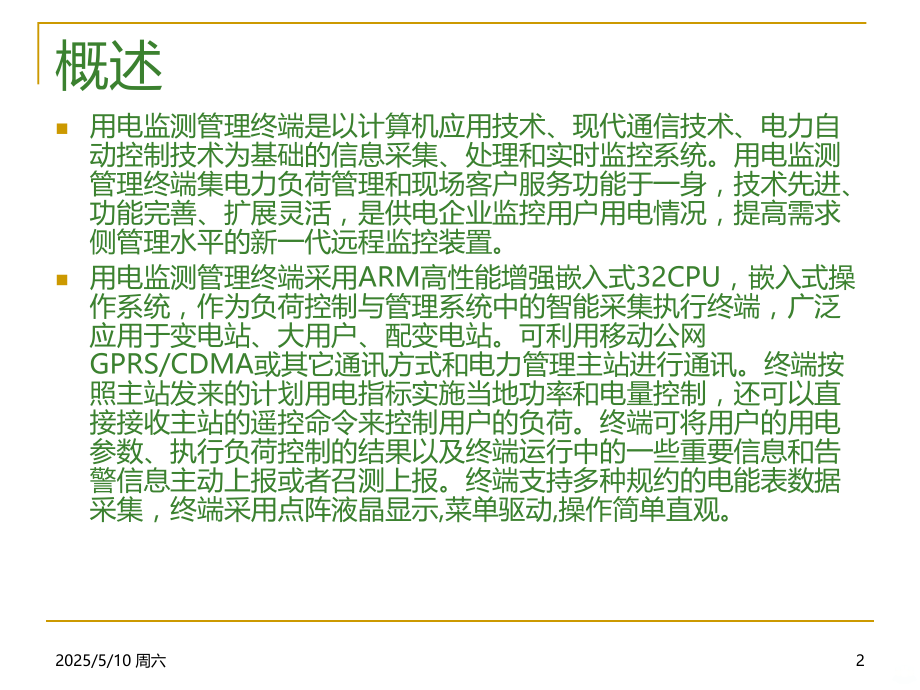

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,用电监测管理终端SY8040,*,2025/5/10 周六,1,用电监测管理终端,SY8040,用电监测管理终端,SY8040FK,用电监测管理终端,SY8040ZB,2025/5/10 周六,2,概述,用电监测管理终端是以计算机应用技术、现代通信技术、电力自动控制技术为基础的信息采集、处理和实时监控系统。用电监测管理终端集电力负荷管理和现场客户服务功能于一身，技术先进、功能完善、扩展灵活，是供电企业监控用户用电情况，提高需求侧管理水平的新一代远程监控装置。,用电监测管理终端采用,ARM,高性能增强嵌入式,32CPU,，嵌入式操作系统，作为负荷控制与管理系统中的智能采集执行终端，广泛应用于变电站、大用户、配变电站。可利用移动公网,GPRS/CDMA,或其它通讯方式和电力管理主站进行通讯。终端按照主站发来的计划用电指标实施当地功率和电量控制，还可以直接接收主站的遥控命令来控制用户的负荷。终端可将用户的用电参数、执行负荷控制的结果以及终端运行中的一些重要信息和告警信息主动上报或者召测上报。终端支持多种规约的电能表数据采集，终端采用点阵液晶显示,菜单驱动,操作简单直观。,2025/5/10 周六,3,用电监测管理系统图,2025/5/10 周六,4,用电监测管理终端安装,1.,安装前准备工作,工具准备,安装材料准备,2.,现场安装终端,终端的固定,终端接线,3.,现场档案登记,2025/5/10 周六,5,安装终端需要的工具,终端现场安装过程中，需要使用以下工具：万用表，手枪电钻，老虎钳，斜口钳，铅封钳，铅封头和封线，钢卷尺，十字大号螺丝刀，一字大号螺丝刀，十字小号螺丝刀，一字小号螺丝刀，绝缘胶带，接线板，带夹电源线，,3.5,和,4.0,的钻头，记号笔，表计遥控器等。,2025/5/10 周六,6,安装材料准备,1.,微动开关,用于管理计量柜门，一般要求见下表，,1,只。,触点类型,带有常开常闭触点,触点容量,125VDC 50mA,触点寿命,10,万次,绝缘电阻,大于,100,兆欧,接触电阻,小于,100,毫欧,使用环境温度,-25C,80C,2025/5/10 周六,7,2.,螺钉,用于固定终端。,M4,15,自攻,，,3,只；或,M4,30,螺栓，,3,套。,3.,螺钉,用于固定空气开关和微动开关，根据相应型号选择相应配套螺钉。,4.,弹垫和平垫,若干。,5.,夹座和线扎,若干。,6.,双色双绞线,用作,RS485,线，,0.3 mm,2,，双色用于区分,RS485,中的,A,，,B,极性，长度根据现场情况而定，一般情况长度不超过,2m,。,2025/5/10 周六,8,7.,护套线,用作连接门接点和负控反馈，,0.5 mm,2,，长度根据现场情况而定。,8.,单芯硬件,用作电压和负控线，,1.5 mm,2,，长度根据现场情况而定。,9.,单芯硬件,用作电流线，,2.5 mm,2,，长度根据现场情况而定。,10.,两芯屏蔽线,用作直流模拟量，,0.5 mm,2,，长度根据现场情况而定。,11.,空气开关及导轨,用作终端断送电，,4P 10A,普通型，,1,个；配套导轨，长度,10cm,。,2025/5/10 周六,9,终端安装尺寸图,97,158.5,180,183,298,275,287,2025/5/10 周六,10,现场终端安装的一般要求,设备应安装在通风干燥的地方。确保安装使用安全、可靠，在有污秽或可能损坏设备的场所，设备应用保护柜保护，应避免阳光直射到终端面板上，应避免雨水淋洒到终端的机箱上。,环境温度：,-25-+65,相对湿度：,93,若设备固定在墙上，安装高度为设备箱体底部离地面,1.1-1.4,米，便于查看和接线；,终端安装后，不应晃动，无可视的倾斜。,2025/5/10 周六,11,终端的固定,为接线方便和走线美观，在终端下面最好留出,10cm,的空间。按安装位置要求确定终端的上挂点。用手钻打孔，用螺钉固定。,上挂终端，保证终端无倾斜，用记号笔点出其,2,个下安装孔。,取下终端，打好安装孔，将终端安装好，保证终端无可视的倾斜，将全部螺钉拧紧，固定好。,用手搬动终端，保证其无晃动。,2025/5/10 周六,12,终端接线步骤,步骤一：断开电源，如不断开电源，须按带电操作规范作业。将终端供电电源端加装空气开关。,步骤二：按接线说明和现场情况依次连接电压线、电流线、控制线、,RS485,线、模拟量输入线、门控输入线等。,步骤三：检查线是否接好，若全部接好，将线与端子盖上接线图进行对照，保证接线完整无误。,步骤四：合上电源。,2025/5/10 周六,13,三相四线电压线的连接,电压线,U,A,电压线,U,B,电压线,U,C,多功能电能表,A,B,C,RS485-A,RS485-B,N,电压线,U,N,空气开关,U,A,电压线接,2,号端子,U,B,电压线接,5,号端子,U,C,电压线接,8,号端子,U,N,电压线接,10,号端子,2025/5/10 周六,14,三相三线电压线的连接,电压线,U,A,电压线,U,B,电压线,U,C,多功能电能表,A,B,C,RS485-A,RS485-B,N,空气开关,U,A,电压线接,2,号端子,U,B,电压线接,5,号端子,U,C,电压线接,8,号端子,2025/5/10 周六,15,三相四线电流线的连接,多功能电能表,A,B,C,RS485-A,RS485-B,N,IA,电流进,IA,电流出,IB,电流进,IB,电流出,IC,电流进,IC,电流出,IA,电流进接,1,号端子,IA,电流出接,3,号端子,IB,电流进接,4,号端子,IB,电流出接,6,号端子,IC,电流进接,7,号端子,IC,电流进接,9,号端子,注意：电流线使用,2.5mm,2,以上线,2025/5/10 周六,16,三相三线电流线的连接,多功能电能表,A,B,C,RS485-A,RS485-B,IAB,电流进,IAB,电流出,ICB,电流进,ICB,电流出,IAB,电流进接,1,号端子,IAB,电流出接,3,号端子,ICB,电流进接,7,号端子,ICB,电流进接,9,号端子,注意：电流线使用,2.5mm,2,以上线,2025/5/10 周六,17,抄表,RS485,线的连接,多功能电能表,A,B,C,RS485-A,RS485-B,终端接一块多功能电能表,N,终端接多块多功能电能表（不多于,8,块）,端子图上,RS485-1,为抄表,RS485,接口,红色线接,52,号端子上（,RS485-A,）,蓝色线接,32,号端子上（,RS485-B,）,注意：,抄表,RS485,接线不要超过,1000,米。,2025/5/10 周六,18,级联,RS485,线的连接,端子图上,RS485-2,为级联,RS485,接口,端子图上,RS485-2,为级联,RS485,接口,红色线接,51,号端子上（,RS485-A,）,蓝色线接,31,号端子上（,RS485-B,）,注意：,级联,RS485,接线不要超过,500,米。,2025/5/10 周六,19,门控输入接线,门控开关,门控开关接线图,红色线接,27,号或,28,号端子上；,蓝色线接,45,号端子上,红色线接常开端子上,蓝色线接公共端子上,2025/5/10 周六,20,直流模拟量输入接线,I+,接终端的,49,号端子上,I-,接终端的,29,号端子上,U+,接终端的,50,号端子上,U-,接终端的,30,号端子上,4-20mA,电流信号,I+,I-,0-5V,电压信号,U+,U-,屏蔽层采用单端接地方式，将屏蔽层接在直流模拟量输出设备的地,要求：将终端一侧的屏蔽线处理整齐，无毛刺不外漏，防止与其它端子接触上，产品异常或故障。,2025/5/10 周六,22,负控及负控反馈线连接,以交流接触器为例,交流接触器,交流接触器接线图,控制线,圈端子,辅助端子,主端子,接控制前,级相线,L,接控制前,级中线,N,注意：接负控必须接负控反馈线,线圈端子接,34,号端子上,中线,N,接,35,号端子上,接线方式仅为四路控制中的一路，其它三路接线原理,同此路，具体接哪个端子上，见终端表尾端子图,2025/5/10 周六,23,SIM,卡与天线的安装,SIM,卡安装：用手向上拨动上盖开关位置，打开卡座上盖，向右拨动卡座活动条，从左侧抬起卡座活动条，将卡按正确的方向放入卡座内（带金属部分向着内侧），最后将卡座活动条向左移动到原位置，适当的用力，使得卡座活动条向上抬起，如果拨不动，说明安装成功，反之则需要重新安装。,天线安装：将天线螺母对着模块螺纹，拧大约,2-3,周，再拧紧即可,打开上盖位置,卡座活动条,放置卡缺口方向,金属部分向着内侧,安装天线位置,2025/5/10 周六,24,接线总结,按照安装材料里提供的线种类和用途接相应的线。,避免接错，接完线后检查一遍线的种类和用途是否对应。,检查所接线与终端表尾接线端子图是否一一对应，尤其电源线，接错可能损坏终端。,清理现场，为终端上电作准备。一定将接线余下的线整理好，防止线接触到电源端子上，对工作人员造成伤害！,2025/5/10 周六,25,终端参数确认或设置,终端上电及状态确认,按键定义和使用,液晶屏幕布局,终端参数确认或设置,GPRS,通讯参数确认或配置,表计参数设置,级联参数设置,门控告警参数设置,负荷控制参数设置,直流模拟量参数设置,2025/5/10 周六,26,终端上电,主电源上电,在接线正确，检查无误的情况下给终端主电源上电，上电大约,10s,以后液晶会提示“系统初始化、自检正在进行，请等待,”,；大约,30s,自检完成，进入主显示界面。若,60s,后还无显示或其它异常，请立即断电。,正常上电显示的自检界面,2025/5/10 周六,27,终端上电,电池及,GPRS,模块上电,电池上电：,将电池开关按到,ON,位置，电池指示灯亮起即完成电池上电。终端出厂时电池在,OFF,位置。,GPRS,模块上电：,检查,GPRS,模块拨动开关是否在,ON,位置，若在,OFF,位置拨到,ON,位置，上电情况下拨动开关右侧小灯以,1s,为周期均匀闪耀。出厂时,GPRS,模块开关在,ON,位置。,电池模块,电池开关,ON/OFF,指示,电池开关打开,指示灯亮起,GPRS,模块,GPRS,模块开关,ON/OFF,指示,出厂时开关打开，处于,ON,位置,2025/5/10 周六,28,按键定义和使用,按键使用说明：,在菜单上：,按下上翻、下翻键，光标在可选项目上循环移动；,按下确认键，进入下一级子菜单或相应的工作界面；,按下取消键，返回上一级菜单或相应的工作界面；,在工作界面上：,按下上翻、下翻键，光标在可选项目上循环移动；,按下确认键，进入修改状态或确认命令；,按下取消键，退出修改状态或返回到菜单；,确认键,上翻键,下翻键,取消键,2025/5/10 周六,29,液晶屏幕布局,终端液晶选用,12864,点阵带背光大尺寸模块。,01,点,A,相电压,220.8V,09-05 16,：,33,：,07,五,状态指示,轮显数据区,时钟指示，按月日时分秒星期显示,第一个三角符号,表示终端有重要事件未读,第二个三角符号,表示终端有次要事件未读,第三个三角符号,表示终端状态量有变化未读,第四个三角符号,表示终端有操作记录未读,2025/5/10 周六,30,GPRS,通讯参数确认或配置,主站,IP,：移动：,0,10.126.252.166,移动应与此相符,联通：,010.126.252.164,联通应与此相符,主站端口：移动：,8001,移动应与此相符,联通：,8002,联通应与此相符,APN,：移动：,dlcb.nm,移动应与此相符,联通：,dlcb.nmapn,联通应与此相符,终端地址：,应与终端标牌条码右上角,“,终端通讯地址,”,后五位实际相符,行政区域码：,应与终端标牌条码右上角,“,终端通讯地址,”,后五位实际相符,2025/5/10 周六,31,查看,IP,地址、端口号和,APN,查看,IP,地址：,一般情况下，终端液晶显示为轮显界面。按终端上任意键，即进入主菜单界面，按方向键选择参数，按确认键，进入参数界面，按方向键选择主站,IP,，进入,IP,参数界面，查看,IP,参数，若与要求一直即可。,移动：,IP,：,10.126.252.166,端口：,8001,APN,：,dlcb.nm,联通：,IP,：,10.126.252.164,端口：,8002,APN,：,dlcb.nmapn,按任意键进入主菜单界面,光标在参数上,按确认键进入参数界面,光标在主站,IP,上,按确认键显示,IP,地址,按下翻键显示到,APN,2025/5/10 周六,32,设置,IP,地址,设置,IP,地址：,一般情况下，终端液晶显示在轮显界面。按终端上任意键，即进入主菜单界面，按方向键选择“,1.,参数”；进入参数界面，选择“,1.,设置参数”，进入设置参数界面，进入设置参数会提示输入密码；密码正确，按确认后即可修改,IP,地址、端口号和,APN,了（只要退出设置参数界面，再次进入还需要输入密码），选择“,1.IP,地址”项，确认，进入修改,IP,地址界面。第一个数字会闪烁，表示光标在第一个数字上，按取消键可改变光标的位置，即选择需要改变的数据位，按上翻、下翻键选择要修改的数字，修改完成后，按确认键保存，即完成了,IP,地址的设置。,注意：设置,IP,地址、端口号和,APN,要在终端上电,20,分钟之内进行。,按任意键,进入主菜单界面,光标在参数上,按确认键进入参数界面,光标在设置参数上,按确认键输入密码界面,光标在“,1”,的位置上，输入“,000000”,按确认键，完成输入密码操作,2025/5/10 周六,33,设置端口号和,APN,设置端口号和,APN,：,设置完,IP,地址后，选择“,2.,端口地址”项，确认，进入修改端口地址界面。第一个数字会闪烁，表示光标在第一个数字上，按取消键可改变光标的位置，即选择需要改变的数据位，按上翻、下翻键选择要修改的数字，修改完成后，按确认键保存，即完成了端口号的设置。设置完端口号后，选择“,3.APN,值”项，确认，进入修改,APN,值界面。第一个字母会闪烁，表示光标在第一个字母上，按取消键可改变光标的位置，即选择需要改变的字母位，按上翻、下翻键选择要修改的位，修改完成后，按确认键保存，即完成了,APN,值的设置。,设置,IP,地址后，返回到此界面，按下翻键使光标到端口地址，按确认,修改端口地址后,一定要保存！,修改,APN,值后,一定要保存！,2025/5/10 周六,34,查看和设置终端地址和行政区域码,查看和设置终端地址和行政区域码：,在设置参数界面下，按下翻键到“,6.,终端地址”项，确认，进入修改终端地址界面。第一个数字会闪烁，表示光标在第一个数字上，按取消键可改变光标的位置，即选择需要改变的数据位，按上翻、下翻键选择要修改的数字，修改完成后，按确认键保存，即完成了终端地址的设置；若只是查看终端地址，进入修改终端地址界面后，按确认键，再按取消键即可。选择“,7.,行政区域码”项，确认，进入修改行政区域码界面。第一个数字会闪烁，表示光标在第一个数字上，按取消键可改变光标的位置，即选择需要改变的数字位，按上翻、下翻键选择要修改的数字位，修改完成后，按确认键保存，即完成了行政区域码的设置；若只是查看终端地址，进入修改行政区域码界面后，按确认键，再按取消键即可。,在设置参数界面下,按下翻键到此界面,查看或修改,终端地址界面,若只是参看终端地址,一定不要按确认键！按取消键即可,注意：终端地址和行政区域码一般不用设置，只有查看时与标牌条码右上角终端地址,不对应时才修改！前四位为行政区域码，后五位为终端地址,2025/5/10 周六,35,查看登录主站是否成功,查看登录状态：,在确定终端,IP,地址、端口号、,APN,值、终端地址和行政区域码都正确的情况下，查看终端是否登录成功。在主菜单下按下翻键，使光标走到“,4.,通知,/,操作信息”项，按确认键，进入到通知,/,操作信息界面，按下翻键，使光标走到“,5.GPRS,状态”项，按确认，看到终端提示“,GPRS,正在登录”。登录成功后提示“,GPRS,注册成功”。只有,GPRS,注册成功界面出现，才能确定终端已登录到主站，并且与主站通讯正常！,注意：查看登录主站是否成功要在终端上电,20,分钟之内进行。若,20,分钟还没有登录成功，请查看常见问题处理进行处理！,1.,参数,2.,报警,3.,状态信息,4.,通知,/,操作信息,2.,功电控投入状态,3.GPRS,通讯缓冲区,4.GPRS,版本号,5.GPRS,状态,GPRS,正在登录,GPRS,注册成功,主菜单,通知,/,操作信息界面,GPRS,登录界面,GPRS,登录成功界面,2025/5/10 周六,36,其它参数设置,其它参数设置：,在终端成功登录主站后，现场安装人员将现场安装信息（如表计通讯地址、直流模拟量等）告知主站管理人员，主站管理人员根据现场安装信息对表计参数、级联参数、门控告警参数、负荷控制参数、直流模拟量参数等进行设置，设置后依次验证各项功能（负控需在用户允许的情况下进行）是否正常。若全部正常，完成终端的安装工作，填写现场档案信息表。,表计参数：,不能设置为测量点,1,门控：,对于专变终端，为状态量输入,1,对于负控终端，为状态量输入,5,负控反馈：,只有负控终端有负控反馈,轮次,1,4,与负控反馈输入,1,4,一一对应,直流模拟量：,只有专变终端有直流模拟量输入,第一路直流模拟量输入为,4-20mA,电流信号,第二路直流模拟量输入为,0-5V,电压信号,级联参数：,只有负控终端可以进行级联,级联时中继转发必须设置为允许,2025/5/10 周六,37,现场档案信息表,安装人签名,安装日期时间,2009.1.16,终端铭牌号,烟台圣元,SY8040ZB,变压器容量,200KVA,主站通讯,IP,地址,10.126.252.166,主站通讯,端口号和,APN,8001/DLCB.NM,终端地址和行政区域码,00301/1529,终端,SIM,卡号码,13812345678,SIM,业务类型,移动,GPRS,接线方式,三相四线,220V/31.5,（,6,）,A,表计,1,客户名称,纺织厂,客户编号,若没有 不填写,客户地址,市,区,街,号,电表厂家,/,型号,按表计实际情况填写,电表编号,（资产号）,电表局号,若,没有 不填写,电表通讯地址,123456,电表规约,/,波特率,内蒙电能表通讯规约,/1200,CT,变比,1,：,1,PT,变比,1,：,1,铅封完整,完整,终端时间,2009.1.16 10,：,00,：,00,门节点接入,接入,是否安装负控,是,登录主站,是否成功,是,表计数据,是否成功,是,负荷是否正常,是,门控是否正常,是,2025/5/10 周六,38,常见问题处理,-1,问 题,现 象,原 因,解 决 方 法,上电后,终端,不能,运行,电源指示灯不亮,LCD,无开机画面,电源无电压或,电压不在正常范围内,使用万用表测量终端电压，看,是否有电压，若没有，检查电,源线；若有电压，查看电压值,与终端标牌上电压值是否一致,电源接线,接触不良,重新接电源线,2025/5/10 周六,39,常见问题处理,-2,不能与表计,通信,不能通过终端菜单或主站查询测量点当前数据；不能通过终端菜单、主站采集测量点实时数据,表计,RS485,线不能同时接其它设备,去掉其它设备上的接线,表计,RS-485,接口的,A,、,B,端接反、断路或短路,检查接线，用万用表测量,RS-485,接口的,A,、,B,端，电压正常范围应在,2.0V,4.5V,之间。如果测得的电压为负值，说明,A,、,B,端可能接反，请将,A,、,B,线互换；如果测得的电压为,0,，说明,A,、,B,端可能断路或短路。,表计与终端距离太远,或受到严重干扰,RS-485,通信的理论距离为,1000m,，当接入较多表计时，为保证通信质量，建议距离不超过,600m,。通信线必须采用屏蔽线，线芯大于,0.5mm,，且布线时不宜与电力电缆长距离并行铺设,测量点参数档案中的通信协议或者通信,波特率或者测量点地址与实际表计不符,核对表计的通信协议、通信波特率、表计地址，重新设置测量点参数,2025/5/10 周六,40,常见问题处理,-3,不能与主站,通信,在,GPRS,通信方式下不,能在主站看到终端的注册、心跳等信息,GPRS,模块上开关没有打开,将,GPRS,上模块拨动开关,拨到,ON,为位置,GPRS,模块没有可靠接入,用电现场管理终端中,检查,GPRS,模块确保其可靠接入,用电现场管理终端安装位置的,GPRS,信号,是否太弱，周围是否被屏蔽,SIM,卡的放置是否正确，接触是否良好,设法改善信号质量，例如：使用外置延长天线、增加信号发射基站,正确放置,SIM,卡，确保其接触良好,GPRS,模块天线是否接触良好,检查,GPRS,模块天线是否拧紧，没有拧紧重新拧紧，保持其接触良好,SIM,卡是否已开通,GPRS,功能,与中国移动联系解决,SIM,卡是否欠费停机,与中国移动联系解决,终端中通信通道参数设置错误,将终端中通信通道参数设置正确,
