煤矿地下开采第二章-.ppt

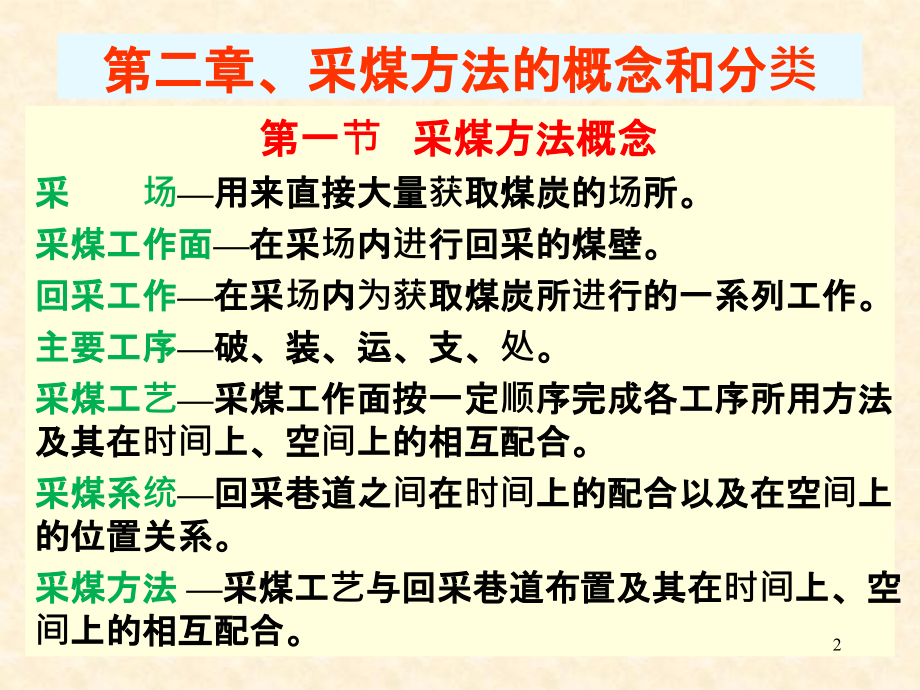

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,煤矿地下开采电子教案,矿业工程学院,采矿系,200,9,年,8,月,1,第二章、采煤方法的概念和分类,第一节 采煤方法概念,采 场,用来直接大量获取煤炭的场所。,采煤工作面,在采场内进行回采的煤壁。,回采工作,在采场内为获取煤炭所进行的一系列工作。,主要工序,破、装、运、支、处。,采煤工艺,采煤工作面按一定顺序完成各工序所用方法及其在时间上、空间上的相互配合。,采煤系统,回采巷道之间在时间上的配合以及在空间上的位置关系。,采煤方法,采煤工艺与回采巷道布置及其在时间上、空间上的相互配合。,2,水平分层,采煤方法,旱采,水采,壁式体系,柱式体系,柱式体系,单一长壁,放顶煤,整层开采,斜切分层,水平分段放顶煤,倾斜分层,掩护支架,分层开采,整层开采,整层开采,房式,房柱式,倾斜短壁式,走向短壁式,走向长壁,倾斜长壁,走向长壁,倾斜长壁,下行垮落,上行充填,垮落,刀柱,第二节 采煤方法分类,3,第二节 采煤方法分类,一、壁式体系采煤法,壁式体系采煤法一般特点:,工作面较长，80,-30,0,m,工作面两端，一般至少各有一条回采巷道,一般顶板暴露面积大，矿山压力显现较为强烈,4,采煤方法分类,按倾角分：,根据开采技术条件煤层按倾角分类：,近水平煤层,45,近水平煤层采煤法,缓倾斜煤层采煤法,倾斜煤层采煤法,急倾斜煤层采煤法,5,采煤方法分类,按厚度分：,薄煤层,M3.5,m,薄及中厚煤层采煤法（整层开采）,分层开采,厚煤层采煤法 整层开采,6,采煤方法分类,按采煤工艺分：,爆破采煤法,普通机械化采煤法,综合机械化采煤法,7,采煤方法分类,(a),走向长壁，,(b),倾斜长壁（仰斜），,(c),倾斜长壁（俯斜）,按工作面推进方向与煤层走向的关系分,走向长壁采煤法 倾斜长壁采煤法,8,采煤方法分类,按采空区处理方法分:,垮落采煤法,刀柱（煤柱支撑）法,充填采煤法,9,采煤方法分类,垮落采煤法,10,刀柱（煤柱支撑）法,采煤方法分类,11,充填采煤法,采煤方法分类,12,采煤方法分类,按厚煤层分层方法分：,倾斜分层,水平分层,斜切分层,13,倾斜分层,倾斜分层,将厚煤层分成若干与煤层层面相平行的分层，然后逐层开采。,厚煤层分层间开采顺序：,下行式和上行式，一般为下行式,采煤方法分类,14,水平分层,水平分层,将厚煤层分成若干与水平面相平行的分层，然后逐层开采。,采煤方法分类,15,斜切分层,将厚煤层分成若干与水平面成一定角度（,25度,-,30度,）的分层，然后逐层开采。,采煤方法分类,斜切分层,16,采煤方法分类,厚煤层整层放顶煤开采,厚煤层整层开采：,放顶煤开采,煤层厚度：,612m,采放比：,3,17,二、柱式体系采煤法,房式采煤法,房柱式采煤法,特点：,煤房比较窄,5,-,7,m,，,采掘,合一,，,煤柱支撑顶板，,通风条件差，采出率低，,矿山压力显现较弱。,采煤方法分类,18,
