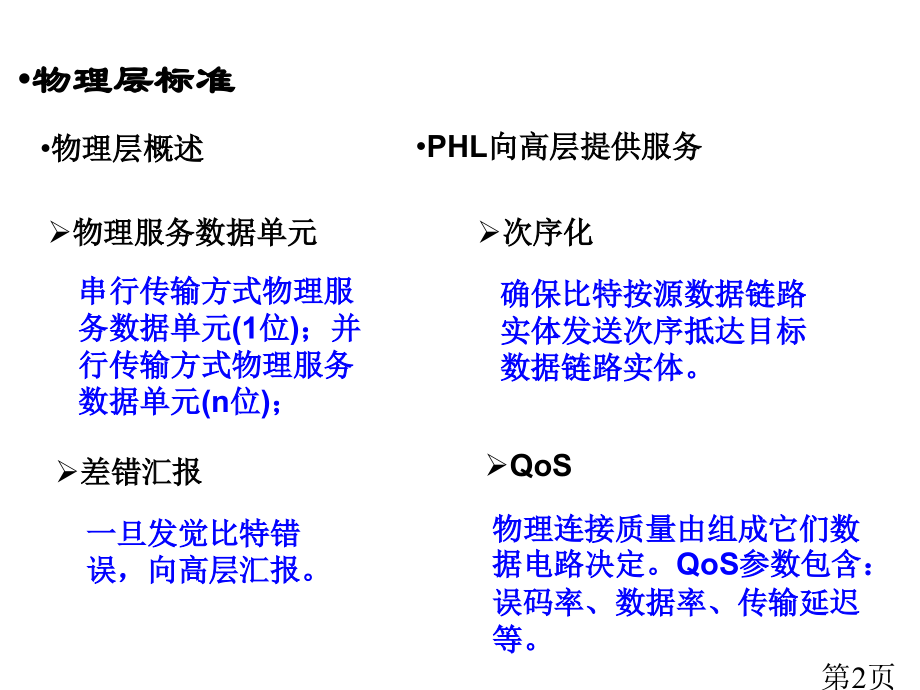

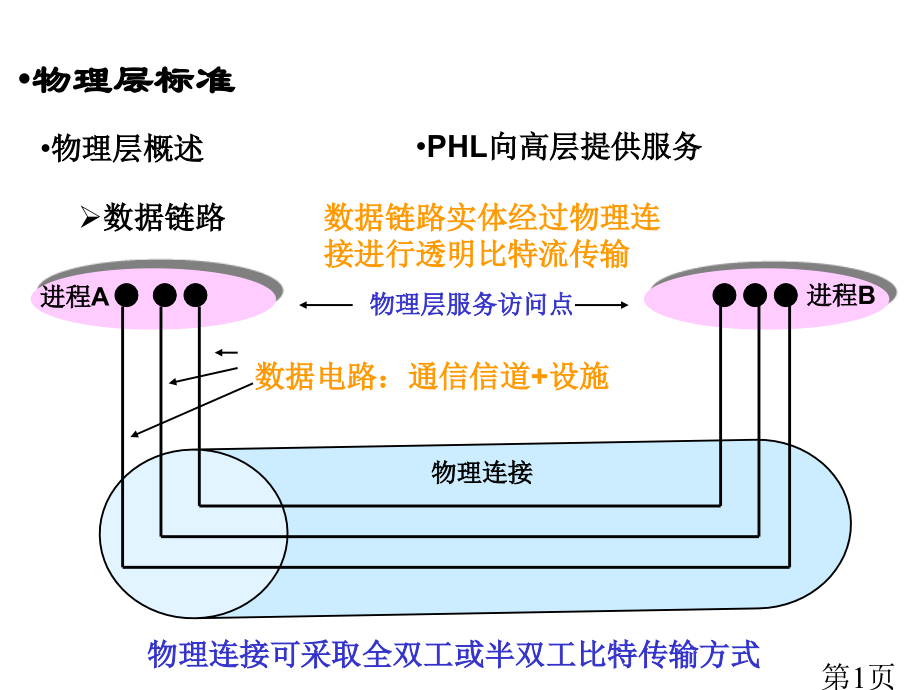

单击以编辑母版标题样式,单击以编辑母版文本样式,第二级,第三级,第四级,第五级,*,本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。感谢您,数据链路实体经过物理连接进行透明比特流传输,数据链路,物理层服务访问点,数据电路：通信信道+设施,物理连接,进程A,进程B,物理连接可采取全双工或半双工比特传输方式,物理层标准,物理层概述,PHL向高层提供服务,第1页,物理服务数据单元,串行传输方式物理服务数据单元(1位)；并行传输方式物理服务数据单元(n位)；,次序化,确保比特按源数据链路实体发送次序抵达目标数据链路实体。,差错汇报,一旦发觉比特错误，向高层汇报。,QoS,物理连接质量由组成它们数据电路决定。QoS参数包含：误码率、数据率、传输延迟等。,物理层标准,物理层概述,PHL向高层提供服务,第2页,物理层管理,即提供上述服务所必须执行功效。,物理连接建立、维持与释放,当上层请求在两个实体之间建立物理连接时，物理层应能建立、维持与释放物理连接，必要时还能互连对应数据电路。,数据服务单元发送和接收,异步方式：异步适配器,同时方式：同时适配器,层内管理事务,功效激活,差错汇报,PHL功效,物理层标准,物理层概述,第3页,信号和控制线,数字数据,发送器/,接收器,数字数据,发送器/,接收器,传输线路,接口设备,传输线路,接口设备,DTE,DTE,DCE,DCE,比特串行传输线,物理链路：二个物理接口之间一切,经典配置,EIA-232/,V.24接口,网络,物理链路,物理层标准,物理层概述,第4页,DTE,必须包含：输入/输出 +传输控制,普通用户终端、计算机等数字设备。,电传打字机,键盘显示器,智能终端,DCE,是数据终端与通信线路之间连接设备，它相当于通信线路终端。,为用户终端提供信号变换与编码功效，以及建立、维持和释放通信线路功效。,数据电路终接设备,(DCE,data circuit-terminating equipment),数据终端设备,(DTE,data terminal equipment),物理层标准,物理层概述,物理链路,第5页,V系列提议,X系列提议,I系列提议,EIA标准,V系列提议,X系列提议,I系列提议,EIA标准,D,T,E,D,C,E,接口电路,D,C,E,D,T,E,接口电路,线路,V系列提议,I系列提议,V系列提议,经过电话网进行数据传输。,X系列提议,经过公用数据网进行数据传输。,I系列提议,经过综合业务数字网进行数据传输。,物理层标准,物理层协议是决定物理实体间通信行为一组规则和格式，由物理层功效实现。,物理层标准,物理层概述,第6页,用多少伏特电压代表“1”和“0”,一个比特连续多少微秒,传输是否在两个方向上进行,连接怎样建立及怎样终止,网络连接器(connector)有多少针,机械特征,电气特征,功效特征,过程特征,物理层基本特征,物理层标准,第7页,机械特征,规程特征,要求接口所使用连接器技术规格，如形状、尺寸、引线数及排列方法等.,电气特征,功效特征,要求接口电路连接方式和电压、阻抗等参数。,交换电路功效划分：数据、控制、定时和接地。,相关使用各交换电路动作过程。执行这些过程可完成位传输任务。,ISO 2110,ISO 2593,ISO 2597,非平衡型,半平衡型,平衡型,V.24,X.24,V.24,EIA RS-232,物理层标准,物理层基本特征,第8页,25针连接器,2,1,14,15,16,17,18,19,21,20,22,23,24,25,3,4,5,6,7,8,9,10,11,12,13,EIA RS-232C是1969年美国EIA按CCITT提议制订DTE/DCE标准接口，除了用于数据传输DTE/DCE接口，也可用于两个DTE之间直接连接。,ISO 2110,用于串行和并行语音调制解调器、公用数据网接口、电报接口和自动呼叫设备中。,EIA RS-232C协议,机械特征,物理层标准,第9页,非平衡输入/输出方式：一个电路一条线，收发两端共用一个信号回路（地）。,产,生,器,接,收,器,信号地,DTE,负载,互连电缆,DCE,驱动器,“0”(on),+3V,“1”(off),-3V,速率20kbps,距离15米,电气,特征,物理层标准,EIA RS-232C协议,第10页,2,1,14,15,16,17,18,19,21,20,22,23,24,25,3,4,5,6,7,8,9,10,11,12,13,保护地,发送数据,接收数据,请求发送,允许发送,DCE就绪,信号地,接收线路信号检测,留作测试,留作测试,未分配,反向接收线路信号检测,反向允许发送,反向发送数据,发送信号时钟,反向接收数据,接收信号时钟,当地回路,反向请求发送,DTE就绪,远程回路,振铃指示,数据信号速率选择,发送信号时钟,测试模式,功效特征,物理层标准,EIA RS-232C协议,第11页,地线,101：保护地,电气上与设备外壳连接。,102：信号地或公共回路,100系列交换电路公共参考电位和信号回路。,数据,103：发送数据线,传送由DTE发出数据信号到通信网。,传送由DCE接收数据信号，经过此线送给DTE。,104：接收数据线,控制,“接通”状态：DCE处于发送方式。,“断开”状态：DCE回到非发送状态。,105：请求发送线,请求DCE将信号发送到通信网。,功效特征,物理层标准,EIA RS-232C协议,第12页,106：允许发送线,表明DCE是否已经准备好接收DTE发送来数据。,105接通后，DCE便进行发送准备，准备好之后便发出此信号作为“请求发送”应答。,107：DCE就绪线,表示DCE是否已与通信网连通。,若是，则能够与DTE交换控制信号，方便开始传送数据。,108/2：DTE就绪,被DTE用来控制DCE接到通信线路或脱离通信线路。,只有当105(请求发送)、106(能够发送)、107(DCE准备好)、108(DTE准备好)4种信号都处于接通状态时，DTE才能经103向DCE发送数据。,物理层标准,EIA RS-232C协议,功效特征,第13页,125：振铃指示线,109：接收线路信号检测,DCE先检验接收信号电平范围，检验合格后使109接通；然后才接通104，把DCE接收数据信号传给DTE。,110：信号质量检测,表示从信道上收到数据是否有很高差错概率。,111、112：数据信号速率选择,111由DTE发出112由DCE发出,接通状态表示信号引发信号畸变未使误码率超出要求范围。,接通表示选择较高速率,断开表示选择较低速率,DCE向DTE表示它是否正在接收呼叫信号。,物理层标准,EIA RS-232C协议,功效特征,第14页,113由DTE发给DCE,114由DCE发给DTE,113、114：发送信号时钟,定时,113从“通”变成“断”转换点：103信号码元中心；,114从“通”变成“断”转换点：103信号码元终点；,“通”,“断”,113,103,103,114,“0”,“1”,“0”,“1”,“通”,“断”,物理层标准,EIA RS-232C协议,功效特征,第15页,115从“通”变成“断”转换点：104接收信号码元中心；,115,“通”,“断”,104,“0”,“1”,115：接收信号时钟,115由DCE发给DTE作为接收数据定时信号。,辅助信道,辅助信道：第二信道,反向信道,118、119、120、121、122,103、104、105、106、109,物理层标准,EIA RS-232C协议,功效特征,第16页,1,2,3,4,5,6,7,8,20,22,D,T,E,D,C,E,103（发送数据）,104（接收数据）,102(信号地),1,2,3,4,5,6,7,8,20,22,保护地,105（请求发送）,106（允许发送）,107（DCE就绪）,109（接收线路信号监测）,108（DTE就绪）,125（振铃指示）,规程特征,物理层标准,EIA RS-232C协议,第17页,近距离连接两个设备,信号地（102）,发送数据(103),接收数据(104),请求发送(105),允许发送(106),DCE就绪(107),接收线路信号检测(109),(DTE),(DCE),(DCE),双绞线,(DTE),应用示例,物理层标准,EIA RS-232C协议,第18页,D,T,E,D,C,E,D,C,E,D,T,E,置DTE就绪(108),置DCE就绪(107),置请求发送(105),发送载波,接收载波(109),置允许发送(106),交换数据,置发送数据(103),接收数据(104),置发送数据(103),接收数据(104),清请求发送(105),停顿发送,清允许发送(106),清109、125,清DTE准备好(108),清DCE准备好(107),建立电路,释放电路,物理层标准,EIA RS-232C协议,应用示例,第19页,远距离连接两个设备,.,DTE就绪(108.2),振铃指示(125),(DTE),(DCE),(DCE),(DTE),电话网络,物理层标准,EIA RS-232C协议,应用示例,第20页,DTE A,DCE A,(1)拨号呼叫,DTE A,接通,DTE,就绪,（针20），告诉调制解调器A它想进行一次数据交换；,在该信号维持期间，DTE A经过,发送数据,（针2）发送电话号码方便调制解调器A拨号。,(2)响应呼叫,DCE B,DTE B,当调制解调器B经过,振铃指示,（针22）汇报DTE B抵达了一个入境呼叫，DTE B接通,DTE,就绪,（针20）；,调制解调器B产生一个,载波信号,，接通针6显示准备接收数据。,物理层标准,EIA RS-232C协议,应用示例,第21页,DTE A,DCE A,(3)呼叫返回,当调制解调器A,检测,到一个,载波,信号，它便经过针8汇报给DTE A，同时通知DTE电路已建立（针6）。,假如调制解调器是可编程，它还能经过,接收数据,针（3）发送一个“在线”报文到DTE屏幕,(4)响应成功,DCE B,DTE B,调制解调器A产生自己,载波信号,给调制解调器B。,调制解调器B经过针8汇报给DTE B。,物理层标准,EIA RS-232C协议,应用示例,第22页,DTE A,DCE A,(5)发送数据,当DTE A想发送数据时，它便激活,请求发送,（针4）。调制解调器A以,允许发送,（针5）响应。,DTE A经过,发送数据,针（2）发送数据（代表1和0脉冲）给调制解调器A。调制解调器A调制脉冲方便在模拟载波信号上发送数据。,(6)接收数据,DCE B,DTE B,调制解调器B将这些信号恢复成数字形式，并经过,接收数据,针（3）发送给DTE B。,物理层标准,EIA RS-232C协议,应用示例,第23页,DTE从发出“请求发送信号(105)”后到得到“允许发送信号(106)”这段延迟(t1)应大于发出载波被对方DCE检测到所需时间(t3),105(A),载波(A),载波(B),109(B),106(A),t3,t1,A,B,物理层标准,EIA RS-232C协议,应用示例,第24页,1,2,3,4,5,6,7,8,20,22,D,T,E,D,C,E,103（发送数据）,104（接收数据）,1,2,3,4,5,6,7,8,20,22,简化连接,102（信号地）,物理层标准,EIA RS-232C协议,应用示例,第25页,1,2,3,4,5,6,7,8,20,22,D,T,E,D,C,E,103（发送数据）,104（接收数据）,1,2,3,4,5,6,7,8,20,22,保护地,请求发送,DCE就绪,DTE就绪,允许发送,接收信号监测,含有握手功效三线连接,物理层标准,EIA RS-232C协议,应用示例,第26页,空调制解调器连接方式,1,2,3,4,5,6,7,8,20,22,D,T,E,D,T,E,发送数据,接收数据,1,2,3,4,5,6,7,8,20,22,请求发送,DCE就绪,DTE就绪,允许发送,接收信号监测,保护地,(a)双交叉回路连接,物理层标准,EIA RS-232C协议,应用示例,第27页,1,2,3,4,5,6,7,8,20,22,D,T,E,发送数据,接收数据,1,2,3,4,5,6,7,8,20,22,请求发送,DCE就绪,DTE就绪,允许发送,接收信号监测,(b)回路三线连接,D,T,E,空调制解调器连接方式,物理层标准,EIA RS-232C协议,应用示例,第28页,测试方式,141：当地回路测试,“接通”建立当地回路测试状态,“断开”结束当地回路测试状态,142：测试模式,此电路上信号用来控制当地DCE中回路或其它维护测试状态。,此电路上信号说明DCE是否处于测试状态。,“接通”说明DCE处于维护状态，不接收远程DTE发来数据信号或把数据信号发往远程DTE；,发送器,接收器,DTE,当地DCE,物理层标准,EIA RS-232C协议,应用示例,第29页,140：远程回路测试,此电路上信号用来开始和结束DCE中回路或其它维护测试状态。,“接通”开始进入维护测试状态,“断开”结束维护测试状态,测试方式,接收器,发送器,DTE,远程DCE,发送器,接收器,当地DCE,142：测试模式,物理层标准,EIA RS-232C协议,应用示例,第30页,ISDN接口,综合业务数字网,ISDN,概述,分组,网络,电话,网络,中心局,其它服务,是一个捆绑式服务；,是一组协议；,第31页,建立数字比特管道概念，管道采取时分复用方式来支持多个独立信道；,可同时提供多个信道，各种业务，包含声图文；,一对线路可同时接入多个终端；,支持端到端透明连接，即只要有号码即可；,能够实现封装用户组，组内组员只能内部通话；,ISDN体系,综合业务数字网,窄带ISDN,第32页,电信部门设备,ISDN交换机,NT1,电信区域,客户区域,数字比特管道,用,户,设,备,综合业务数字网,窄带ISDN,ISDN体系,第33页,ISDN接口,A：,4KHz模拟电话信道,B,：用于语音或数据64Kbps数字PCM信道,C,：8Kbps或16Kbps数字信道,D,：用于段外信令传输16Kbps数字信道,E,：用于ISDN内部信令传输64Kbps数字通道,H,：384Kbps/1536Kbps/1920Kbps数字信道,ISDN服务,综合业务数字网,窄带ISDN,第34页,订户能够使用通道,通道,速率(Kbps),应用,D,16,控制信令,B,64,数据、语音、传真,低速扫描视频,H0,H1,H2,384,1536,1920,主干网络,全动视频,多路复用,DS0,6DS0,20DS0,30DS0,ISDN通道基本构建块为DS0,综合业务数字网,窄带ISDN,ISDN服务,第35页,基本速率,B1、B2(64kbps),+,D(16kbps),主速率,信道支持模式,“2B+D”,带宽介于T1和E1之间。包含一个D通道和若干个B和H通道。,综合业务数字网,窄带ISDN,ISDN服务,第36页,建立连接方式,半永久式,电路交换,分组交换,由高层安排。相当于ISDN专线。,用D通道传输建立和终止所需要控制信息。,类似与用MODEM与另一个用户建立连接,经过对应软件能够访问ISDN X.25网络。,综合业务数字网,窄带ISDN,ISDN服务,第37页,ISDN协议,ITU-T制订I系列提议：分6个部分，有75个规范。,ISDN普通结构、服务性能、网络概貌及功效、I用户-网络接口、网络-网络接口及网络维护标准。,网络层,数据链路层,物理层,网络层,数据链路层,物理层,I.430 I.431,呼叫建立LAP-D,呼叫控制I.451,ISDN有两组协议：,一组用于CCS(D)；,一组用于数据(B/H);,综合业务数字网,窄带ISDN,第38页,物理层,数据链路层,网络层,定义了物理层与ISDN相连协议,I.430和I.431分别定义了基本服务接口与主服务接口多路复用帧格式。,LAP-D定义了用于D通道、与电话企业SS7网络接口协议，实现呼叫建立及其它信令功效。,I.451定义了一个控制交换和其它SS7信令高层协议。,综合业务数字网,窄带ISDN,ISDN协议,第39页,ISDN用户前端设备,TE1,TE2,TA,NT1,指支持I.430 ISDN帧协议DTE。,不属于TE1DTE。需要TA连到ISDN。,终端适配器将TE2连到NT1或NT2。,可终止用户前端一个ISDN当地回路；,支持多通道并复用止一个ISDN当地回路上；,运行在OSI第一层；,综合业务数字网,窄带ISDN,ISDN协议,第40页,窄带ISDN,ISDN用户前端设备,TE1,TE2/TA,NT2,NT1,NT12,TE1,运行在OSI第三层；,经过NT1连到ISDN当地回路；,实现交换和TE1/2多路复用；,把NT1和NT2功效集成在一起。,综合业务数字网,ISDN协议,第41页,B-ISDN是为既支持恒定又需要可变比特率订户服务而设计。,异步传输模式(ATM),被指定为替换X.25，并作为数据通信用户与ISDN之间接口。,B-ISDN定义了许多额外服务,宽带ISDN,视频会话,电子邮件,数据库检索,ATM基于分组交换技术而不是电路交换技术，所以B-ISDN将成为一个基于分组网络。,B-ISDN最终目标是取代当代公共网络基础设施，成为未来通用网络。,综合业务数字网,第42页,
