汽油发动机构造与维修15-项目五-任务四--检测与更换节气门位置传感器.ppt

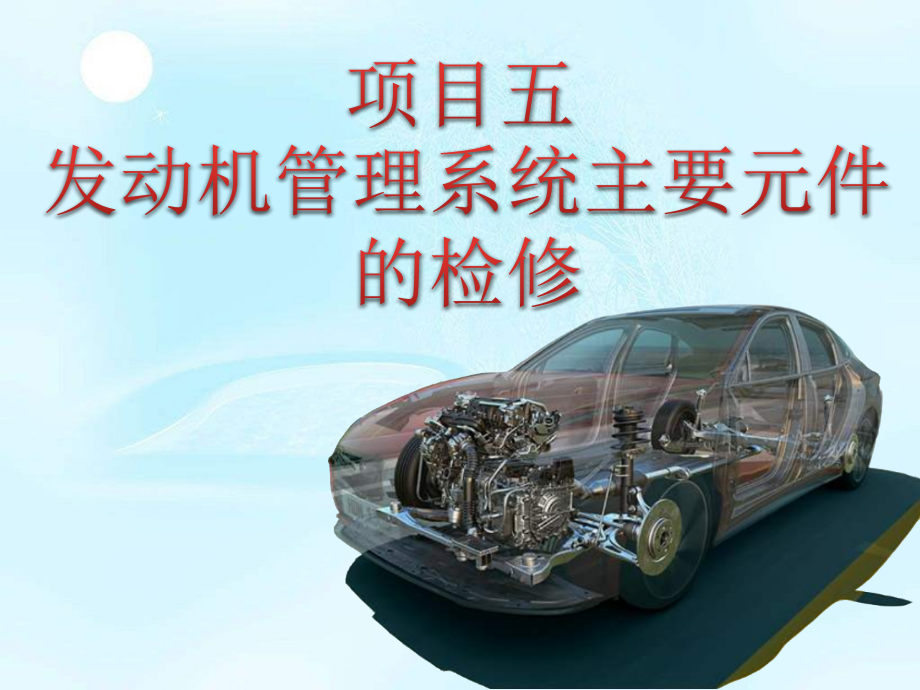

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,项目五,发动机管理系统主要元件的检修,任务四,检测与更换,节气门位置传感器,1,任务引入,(1),若发动机怠速不稳或加速不灵敏时,有故障码,或,数据流,超标,需对节气门体进行清洁或对节气门位置,传感,器,进行检测。,(2),装有自动变速器的轿车,急加速时,车速不能,随,发动机,转速的提高而迅速提高,有故障码或数据流超标,需,对,节气门位置传感器进行检测。,(3),装有电控悬架的轿车,当急加速时,车身出现,后,倾,现象,(,也有叫做抬头的,),有故障码或数据流超标,需,对,节气,门位置传感器进行检测。,(4),不易起动,换挡熄火,需对节气门位置传感器,进,行,检测,。,2,相关知识,2.1,节气门体总成,2.2,节气门,位置传感器,2.3,节气门驱动电机,2.4,加速,踏板,位置传感器,2.1,节气门体总成,组成与结构,由节气门体、,节气门、控制电机、,减速齿轮和节气门,位置传感器等组成。,驱动,电机,两级,齿轮,节气,门轴,节气门,节气门位置传感器,怠速时：,应急开度位置,两只扭簧,原理,占空比,驱动力矩弹簧阻力矩,驱动力矩弹簧阻力矩,节气门开度,占空比,节气门开度,为了克服由于电动机磁滞造成的节,气门换向滞后现象，采用在脉冲宽度调,节器（,PWM,）驱动信号中加反向电压脉冲,的办法保证响应快速、动作灵敏。,控制燃油喷射,其他辅助控制（,EGR,、开闭,环控制等）,信号作用,节气门轴的一侧。,安装位置,电位计式,触点式,综合式,种类,检测节气门的开度及开,度变化。,功用,2.2,节气门位置传感器,2.2.1,电位计式节气门位置传感器,0,5V,电压信号,一个电位计有故障,故障灯亮,两个电位计有故障,故障灯亮,对转扭有影响的,子系统被关闭,使用负荷信号校,验另一个传感器,油门踏板反应正常,节气门控制电机,被关闭,高怠速运转,油门踏板,不,起,作,用,两,个电位计被设计成反,向变化，即一个电阻值增加,时另一个减小，电压成互补,方式，电压信号之和,=5V,。,2.2.2,触点式节气门位置传感器,组成,由一个活动触点、两个固,定触点、导向凸轮、控制杆等,组成。,节气门全关时，活动触点与,怠速触点闭合；,节气门全开时，活动触点与,全开触点闭合；,中间位置时，活动触点与两,个固定触点均断开。,活动触点端子提供电源电压，,两个固定触点端子则提供信号电,压。,原理,2.3.1,永磁直流伺服电动机,1,）组成,由转子、定子、电刷、驱动齿轮等组成。,2,）控制原理,转角大小由占空比来控制。,旋向取决于电机的转矩克服节气门复位弹簧力的大小来,决定。,2.3,节气门驱动电机,2.3,.,2,步进电动机,1,）,结构,由定子线圈、,转子等组成。,定子,线圈由两个,定子构成。,每个定子有八对极爪，爪极间的距离为一个极爪的宽度。,每个定子有两组线圈，用来改变极爪的极性。,转子,上有八,对,磁极。,转子一个磁极对着定子的两个极爪。,2,）工作原理,电路原理,ECU,通过控制定子线圈的电压脉冲,，,交替,变换定子爪极的极性,。,ECU,按,1-2-3-4,相顺序依次迟后,90,相位角发出控制脉冲，,使定子上的,N,极顺时针向右侧极爪逐个移动，转子也随之向右,转动。,正转时,高电位极爪,-N,极,(,蓝色,),低电位极爪,-S,极,(,红色,),反转时,ECU,按,1-2-3-4,相顺序依次提前,90,相位角发出控制脉冲，,使定子上的,N,极顺时针向左侧极爪逐个移动，转子也随之向,左转动。,高电位极爪,-N,极,(,蓝色,),低电位极爪,-S,极,(,红色,),2.4,加速踏板位置传感器,功用,检测加速踏板的位置。,组成,踏板机构、滑动片、踏板,位置传感器,1,、踏板位置传感,器,2,组成。,工作原理,两个踏板位置传感器与,电位计式节气门位置传感器,一样。,ECU,电压值,低于一个,限定值,怠速,高于一个,限定值,非怠速,节气门电动机,是,怠速工况的识别,比较，,是否需要修正？,传感器信号中断,一个传感器信号失真或中断,如果另一个传感器处于怠速位置则发动机进,入怠速工况；,如果是负荷工况，则发动机转速上升缓慢。,若两个传感器同时出现故障，则发动机高怠速,(1500r/min),运转。,3,任务实施,3.1,节气门位置传感器数据的读取,设备：,VAS 6150B,、迈腾,B7,轿车,步骤：将,VAS 6150B,与车连接在一起。,打开,VAS 6150B,进入界面,选择地址码：,0001,选择测量值,输入数组块码：,62,点击,“,应用,”,按钮,踏板角度（传感器,G79,）,节气门角度（传感器,G188,）,节气门角度（传感器,G187,）,踏板角度（传感器,G185,）,3.2,节气门位置传感器的基本设定,选择地址码,01,：发动机,选择基本设定，,绿色箭头确定,输入,60,组号,点击选择通道,点击激活,基本设定结束,3.2,准备工作,阅读维修手册；,列出所需工具、仪器和设备；,制定,检测与,更换方案,。,领取备品,3.3,操作流程,(1),将诊断仪接到诊断端口上。,(2),读取数据模块。,(3),拨下插接器插头。,(4),拆卸与节气门体连接的管路。,(5),拆卸节气门体,(6),安装顺序与拆卸顺序相反。,3.3,操作提示,(1),拆卸节气门体时，如有冷却液的，应先放掉一部分,冷却液，以拆卸节气门体时不从冷却液管中流出为准。,(2),更换节气门体后，要对节气门体进行匹配，否则发,动机工作不正常。,(3),拆卸过程中，要防止有异物进入进气道。,思考与复习题,:,1.,叙述节气门体总成的组成和结构。,2,.,叙述电位计式,节气门,位置传感器的功能、结构和工作,原理。,3,.,叙述加速踏板位置传感器的结构和工作原理。,4.,叙述步进电动机的结构和工作原理。,
