高压电机无功补偿装置

技
术
条
款

江苏航天水力设备有限公司

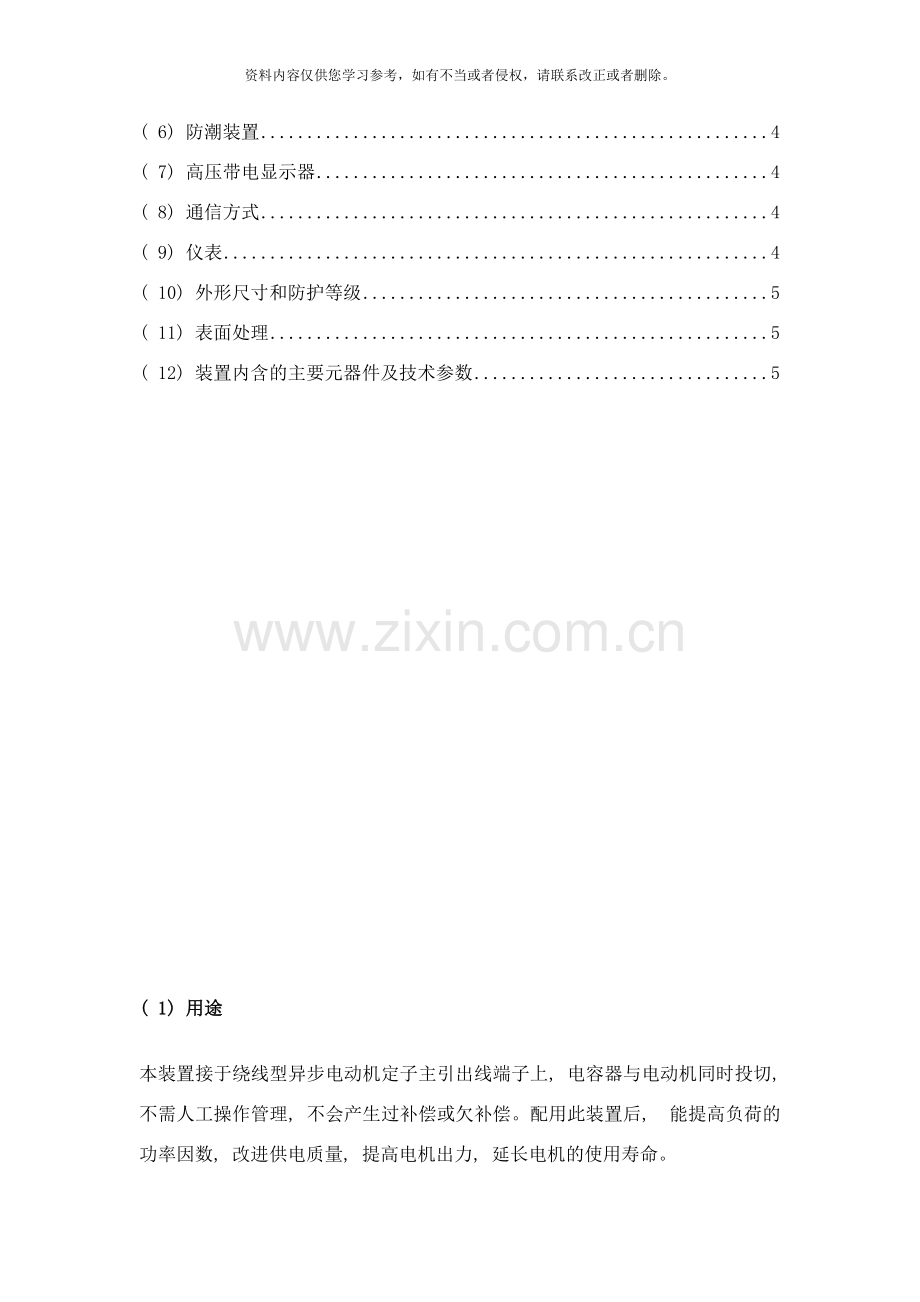

( 1) 用途 3
( 2) 效果 3
( 3) 装置的主要技术参数 3
( 4) 控制方法 3
( 5) 可靠性 4
( 6) 防潮装置 4
( 7) 高压带电显示器 4
( 8) 通信方式 4
( 9) 仪表 4
( 10) 外形尺寸和防护等级 5
( 11) 表面处理 5
( 12) 装置内含的主要元器件及技术参数 5

( 1) 用途
本装置接于绕线型异步电动机定子主引出线端子上, 电容器与电动机同时投切, 不需人工操作管理, 不会产生过补偿或欠补偿。配用此装置后, 能提高负荷的功率因数, 改进供电质量, 提高电机出力, 延长电机的使用寿命。
( 2) 效果
应按电动机补偿后功率因数不低于0.95为计算依据, 并结合实际的电机额定参数计算, 卖方应对所提供的计算值负全部责任。
( 3) 装置的主要技术参数
——额定电压 10kV
——额定频率 50Hz
——额定电抗率 6%
——工频耐压 42kV
——雷电冲击电压 75kV
——二次回路耐压 2kV
( 4) 控制方法
本装置电气保护采用微机型电容器保护装置, 内含: 电流速断、 过流、 过电压、 接地保护、 三遥、 通讯等功能。并具有效障记忆及显示, 电流输入方式为两相式。
( 5) 可靠性
电容器运行中, 20年内产生故障的概率应＜0.1%。
( 6) 防潮装置
内装防潮电加热器, 使用电源为交流380/220V。同时应保证该加热器运行时不致损坏柜内其它电气元件的绝缘。
( 7) 高压带电显示器
装置应有高压带电显示指示器, 柜门装有强制闭锁门锁、 强化安全措施。
( 8) 通信方式
装置计算机通讯接口采用RS485接口。
( 9) 仪表
柜体正面装有数显式智能表, 可指示运行工况, 柜内有照明灯, 电流表回路设置阻尼电路, 以避免合闸瞬间的浪涌电流对电流表的冲击。
( 10) 外形尺寸和防护等级
装置外形尺寸( 高×深×宽) : ×1000×1600mm; 防护等级IP44、 TH型。
( 11) 表面处理
装置外壳钢板经喷砂除锈防腐后采用环氧粉末静电喷涂工艺油漆, 油漆颜色由业主提供色标和色块。
( 12) 装置内含的主要元器件及技术参数
I.并联电容器技术要求:
a.额定电压: 12/√3kV
b.使用寿命不低于20年
c．绝缘油釆用100%苄基甲苯(M/DBT) , 沸点处于185～190℃之间, 具有优异的低温性能和局部放电性能
d.绝缘套管釆用冷压式防污型套管, 爬电比距大于31mm/KV
e.内部保护采用成熟的内熔丝技术, 能够在0.2ms内将故障元件隔离, 故障点的释放能量不大于 0.3kJ, 其余完好元件正常工作不受影响
f.制造工艺需采用先进的隐蔽式内熔丝结构, 釆用油隙灭弧, 降低电容器箱壳爆破的可能性
g.主绝缘釆用复合绝缘结构, 在保证优良电气性能的同时, 又具有一定的机械强度, 保证了电容器成套装置对地绝缘在无保护的情况下100%可靠
h.制造工艺需采用领先水平的真空浸渍-绝缘油处理系统, 真空罐体内最高工作真空度达到0.1Pa,从绝缘油的净化到产品的真空干燥浸渍的所有程序、 功能, 预先设置自动控制, 确保产品性能的一致性和可靠性
i.电容器具有设计场强小于等于30V／μm, 电介质膜厚20μm, 电容偏差-5%～+10%, 介质损耗角正切值不大于0.05%( 20℃时) ,电容器外壳耐爆能力≥12kJ等先进技术参数
j.电容器绝缘水平满足工频耐压35kV, 冲击耐压55kV的要求
k.电容器介质结构采用全膜介质结构, 全膜介质需经二芳基乙烷浸渍处理
l.极间耐压: 交流电压 2.15倍的额定电压10s
直流电压 4.30倍的额定电压10s
m.电容器的工频稳态过电压和相应的运行时间:
1．10UN 长期
1．15UN 30分钟/天
1．20UN 5分钟/天
1．30UN 2分钟/天
n.稳态过电流:
电容器能在1.3倍的额定电流下持续运行, 对于具有最大正偏差的电容器能在1.43倍的额定电流下持续运行。这些过电流因数是考虑到谐波和1.10Un及以下过电压共同作用的结果。电容器能承受100倍额定电流的涌流冲击, 每年这样的涌流不超过1000次, 其中若干次是在内部温度低于0℃, 但不低于下限温度时发生。
II.串联电抗器技术要求:
a.电抗率: 6%;
b.额定端电压: 10kV;
c.绝缘水平需满足工频耐压35kV, 冲击耐压55kV;
d.电抗值偏差:
在工频额定电流下电抗值的偏差为0~+5%;
三相电抗器每相电抗值不超过三相平均值的±2%
e.电抗器长期最大工作电流需达到额定电流的1.35倍
f.热稳定性能: 干式铁心电抗器能承受额定电抗率倒数倍额定电流的最大短时电流的作用, 作用时间2秒而不产生任何热的损伤。
g.动稳定性能: 电抗器应能承受2.5倍于额定热稳定电流的最大短时电流作用, 而不产生任何机械损伤。
h.干式铁心电抗器绝缘耐热等级: F级;温升≤100K;
i.稳态过电压:
电抗器能在工频加谐波电压峰值为3/√2倍额定端电压下连续运行。
j.稳态过电流:
电抗器能在工频电流为1.35倍额定电流的最高工作电流下连续运行。
电抗器能在三次和五次谐波电流含量均不大于35%, 总电流有效值不大于1.3倍额定电流的情况下连续运行;
k.电抗器结构采用干式、 铁心、 风道自冷结构, 三相一体。
