2 水泥质量控制高级工理论知识试卷（含答案）.docx

一、 单项选择：(第 1 题～第 80 题。选择一个正确的答案，将相应的字母填入题内的括号中。每题 1 分，满分 80 分。)
1.水泥化学分析对样品的细度要求是试样应全部通过（ A ） 方孔筛。
A、0.080mm  B、0.2mm C、0.045mm  D、0.9mm
2. 制备分析样品烘干石膏时应在（ B ） 烘干。A、105～110℃   B、55～60℃   C、100～110℃   D、50～65℃
3. 细度检验发生争议，要求仲裁时，以（ A ） 方法为准。A、负压筛析法   B、水筛法   C、手工筛析法  D、比表面积
4. 在水泥粉磨过程中， 允许加入助磨剂， 加入量不得超过（ C ）。A、0.1％  B、0.5％  C、1.0％  D、1.5％
5.Ⅱ 型硅酸盐水泥可以加入的混合材品种为（ D ） 。A、凝灰岩    B、粉煤灰   C、煤矸石   D、石灰石或粒化高炉矿渣6. 复合硅酸盐水泥中混合材总掺量按质量百分比计应为（ A ）。A、15～50％  B、20～70％  C、20～50％  D、20～40％7. 用户要求提供低碱水泥时，水泥中碱含量不得大于（ B ） 或由双方商定。A、0.5％  B、0.6％  C、0.7％  D、1.0％8. 下列哪一项不符合标准规定属于普通硅酸盐水泥废品（ B ）。A、细度  B、初凝时间  C、终凝时间  D、烧失量9. 普通硅酸盐水泥优等品要求 3 天抗压强度指标不小于（ C ） MPa。A、19.0  B、21.0  C、24.0  D、26.0
10. 回转窑煅烧水泥的主要燃料是（ B ）。A、无烟煤  B、烟煤  C、褐煤  D、柴油

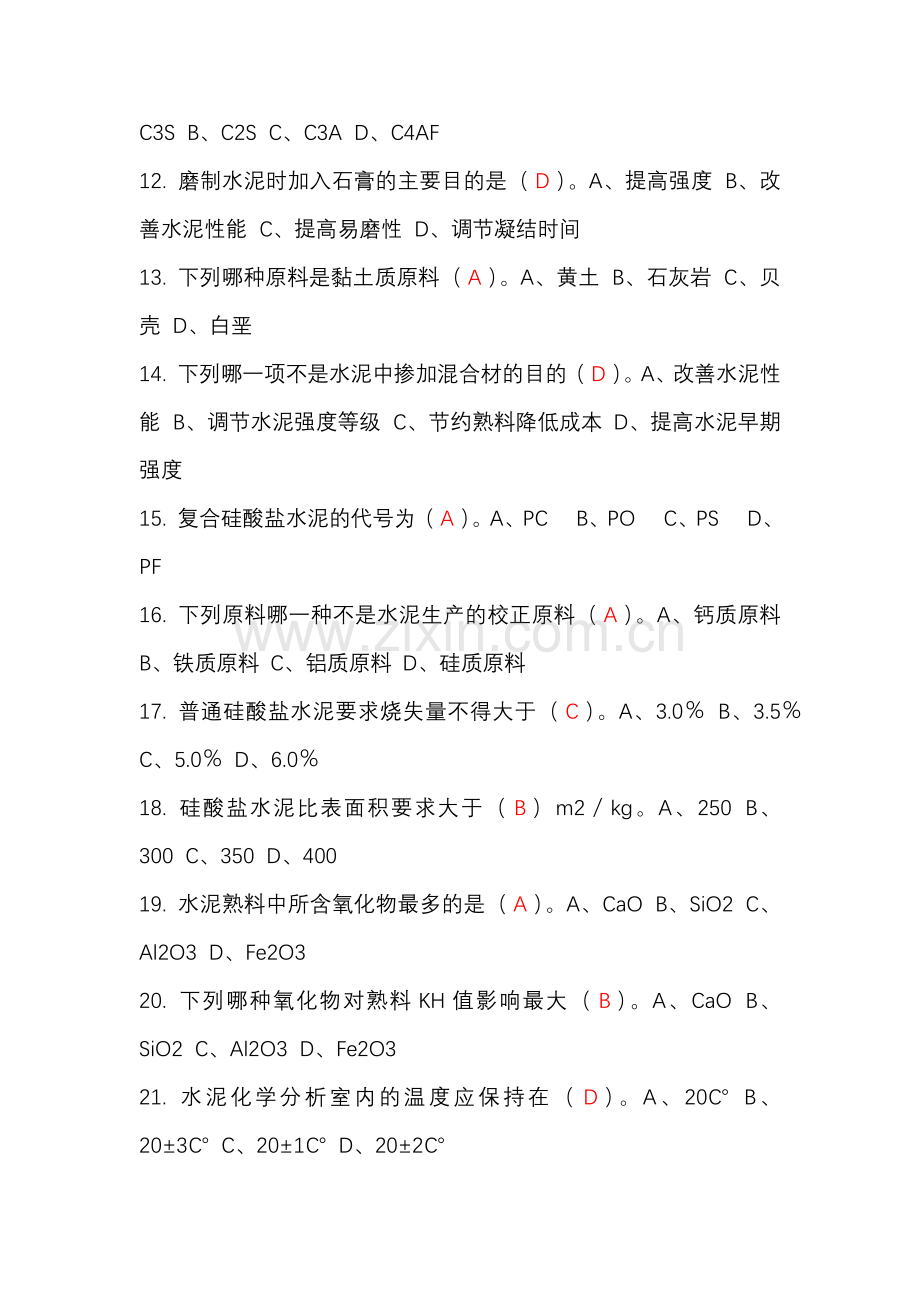

11. 硅酸盐水泥熟料中的四种主要矿物水化最快的是（ C ）A、C3S  B、C2S  C、C3A  D、C4AF
12. 磨制水泥时加入石膏的主要目的是（ D ）。A、提高强度  B、改善水泥性能  C、提高易磨性  D、调节凝结时间
13. 下列哪种原料是黏土质原料（ A ）。A、黄土  B、石灰岩  C、贝壳  D、白垩
14. 下列哪一项不是水泥中掺加混合材的目的（ D ）。A、改善水泥性能  B、调节水泥强度等级  C、节约熟料降低成本 D、提高水泥早期强度
15. 复合硅酸盐水泥的代号为（ A ）。A、PC    B、PO    C、PS    D、PF
16. 下列原料哪一种不是水泥生产的校正原料（ A ）。A、钙质原料 B、铁质原料 C、铝质原料 D、硅质原料
17. 普通硅酸盐水泥要求烧失量不得大于（ C ）。A、3.0％ B、3.5％ C、5.0％ D、6.0％
18. 硅酸盐水泥比表面积要求大于（ B ）m2／kg。A、250  B、300  C、350  D、400
19. 水泥熟料中所含氧化物最多的是（ A ）。A、CaO  B、SiO2  C、Al2O3  D、Fe2O3
20. 下列哪种氧化物对熟料KH值影响最大（ B ）。A、CaO  B、SiO2  C、Al2O3  D、Fe2O3
21. 水泥化学分析室内的温度应保持在（ D ）。A、20℃  B、20±3℃  C、20±1℃  D、20±2℃
22. 下列哪一项不是造成熟料中 f－CaO 偏高的原因（ A ）。A、KH值偏低  B、生料细度太粗  C、煅烧温度不足  D、煤粉质量差
23. 水泥活性混合材料用粉煤灰要求强度活性指数不小于（ C ）。A、50％  B、60％  C、 70％  D、80％
24. 水泥组分测定仪测定混合材掺加量时砂芯漏斗过滤和洗涤时间不能超过（ B ） 分钟。A、15  B、20  C、25  D、30
25. 荧光分析仪用粉磨压片，对于熟料和水泥而言其贮存期一般不超过（ B ）。A、一个月  B、三个月  C、六个月  D、一年
26. 下列材料属于助磨剂的是（ A ）。A、三乙醇胺  B、硼酸  C、硬脂酸  D、四硼酸锂
27. 下列不属于 X 荧光分析优点的是（ D ）。A、分析速度快  B、准确、重现性好  C、对样品状态适应性好  D、干扰因素比较多
28. 原燃材料应保持合理的贮存期，燃料的最低可用贮量为（ B ）。A、5 天  B、10 天   C、15 天   D、20 天
29.下列哪种氧化物含量高易造成熟料煅烧时产生“飞砂” 现象（ B ）。A、CaO    B、SiO2   C、Al2O3   D、Fe2O3
30. 化学分析中适用于分离较细沉淀物，如硫酸钡沉淀的滤纸是（ C ）。A、快速定量滤纸   B、中速定量滤纸  C、慢速定量滤纸  D、定性滤纸
31. 熟料中氧化铝含量与氧化铁含量的重量比是表示（ B ）。A、熟料 KH   B、熟料 IM  C、熟料 SM  D、熟料 LSF。
32. 属于未遂质量事故的是（ D ）。A、半成品质量指标连续 3 小时不合格    B、检验项目漏检   C、弄虚作假、伪造数据   D、出厂水泥富余强度不合格
33. C 类粉煤灰的氧化钙含量一般大于（ C ）。A、6％ B、8％ C、10％ D、12％
34. 下列哪一种矿物早期强度高、后期强度也好（ A ）。A、C3S  B、C2S  C、C3A  D、C4AF
35. 水泥中的碱含量按（ B ） 计算值表示。A、Na2O+K2O B、Na2O+0.658K2O   C、0.658Na2O+K2O    D、0.658（Na2O+K2O）
36. 硅酸盐水泥和普通水泥的初凝时间均要求不得早于（ B ） 分钟。A、30 B、45 C、60 D、90
37. 下列哪种水泥有对不溶物的技术要求（ A ）。A、硅酸盐水泥   B、普通硅酸盐水泥   C、复合硅酸盐水泥  D、矿渣水泥
38. 不掺加混合材料的水泥叫（ A ）。A、Ⅰ 型硅酸盐水泥  B、Ⅱ 型硅酸盐水泥  C、普通水泥 D、复合水泥
39. 在室温下溶解度在 10g 以上的物质称为（A ）。A、易溶物质 B、可溶物质 C、微溶物质 D、不溶物质
40. 水筛法检验细度时， 要控制喷头底面和筛网之间的距离为（ B ） mm。A、25～65 B、35～75 C、45～85 D、40～60
41. 离子交换法测定水泥中 SO3，使用的指示剂是（ A ）。A、酚酞 B、甲基红 C、石蕊 D、溴酚蓝
42. 水泥活性混合材料用粉煤灰对烧失量的技术要求是不大于（ B ）。A、5％ B、8％ C、10％ D、12％
43. 矿渣水泥中的 SO3含量要求不得超过（ C ）。A、3.0％ B、3.5％ C、4.0％ D、4.5％
44. 下列不属于通用水泥的是（ D ）。A、硅酸盐水泥  B、普通硅酸盐水泥 C、复合硅酸盐水泥  D、道路硅酸盐水泥
45. 混合材掺入量为 16％的水泥属于（ D ）。A、硅酸盐水泥 B、普通硅酸盐水泥 C、复合水泥 D、矿渣水泥
46. 下列不属于水泥浆体状态下的物理性能是（ D ）。A、凝结时间  B、需水性   C、和易性   D、抗渗性
47. 水泥的不透水性就是指水泥的（ C ）。A、需水性 B、抗冻性 C、抗渗性 D、耐腐蚀性
48. 用荧光仪分析样品需要对样品进行研磨， 目的是消除或减小（ A ） 带来的误差。A、颗粒效应 B、矿物效应 C、元素效应 D、基体效应
49. 下列对荧光仪分析的优点描述不正确的是（ D ）。A、可定性、定量分析样品  B、快速准确、重现性好  C、测定元素多，可测含量范围大  D、不会带来人为误差
50. 下列氧化物在熟料煅烧时属于有害物质的是（ D ）。A、SiO2   B、Fe2O3  C、Al2O3  D、SO3
51. 下列对荧光仪分析采用熔融法制样的优点描述不正确的是（ D ）。A、消除了矿物效应  B、消除了颗粒效应  C、分析准确性好  D、制样成本低
52. 下列不属于假凝特征的是（ B ）。A、加水后几分钟就凝固  B、温度明显上升  C、无需加水，重新搅拌即恢复塑性  D、对强度影响不大
53. 不属于出磨水泥控制指标的是（ D ）。A、细度 B、SO3 C、混合材 D、三率值
54. 已知标准样 0.080mm 方孔筛筛余百分数为 5.4％，标准样在试验筛上筛余百分数为5.2％，则此试验筛的修正系数是（ C ）。A、1.00  B、1.02  C、1.04  D、1.06
55. 下列哪种物质不能用酸式滴定管（ D ）。A、酸溶液 B、氧化剂 C、还原剂 D、碱溶液
56. 天平室的湿度要求保持在（ B ）之间。A、50～60％  B、55～75％  C、60～80％  D、75～85％
57. 水泥如有重大质量事故发生，必须查明事故原因，并在（ C ） 内写出书面报告，报省、地市主管部门和水泥质检机构。A、三日  B、五日  C、七日  D、十日
58. 生产工艺控制，出入库管理不执行化验室通知属于（ A ）。A、质量事故  B、未遂质量事故 C、重大质量事故  D、不属于质量事故
59. 下列哪一项指标不符合标准规定属于复合水泥不合格品（ D ）。A、三氧化硫  B、安定性 C、氧化镁  D、终凝时间
60. 下列氧化物不属于有害成分的是（ D ）。A、K2O B、Na2O C、MgO D、Fe2O3
61. 下列哪一种因素不影响水泥水化速度（ D ）。A、水泥细度 B、养护温度 C、熟料矿物组成 D、游离氧化钙
62. 下列哪一种氧化物不参与熟料 KH 计算（ D ）。A、CaO B、SiO2 C、Al2O3 D、MgO
63. 下列哪一种矿物含量高会使水泥抗硫酸盐侵蚀性好（ D ）。A、C3S  B、C2S  C、C3A  D、C4AF
64. 由硅酸盐水泥熟料和两种或两种以上的混合材料、适量石膏磨细制成的水硬性胶凝材料叫（ C ）。A、硅酸盐水泥 B、普通硅酸盐水泥  C、复合硅酸盐水泥 D、粉煤灰硅酸盐水泥
65. 熟料在煅烧过程中，黏性小、易结块的氧化物是（ C ）。A、CaO B、SiO2  C、Fe2O3 D、Al2O3
66. 下列哪一种氧化物不参与熟料 SM 计算（ A ）。A、CaO  B、SiO2  C、Al2O3  D、Fe2O3
67. 普通硅酸盐水泥要求 0.080mm 方孔筛筛余不得超过（ D ）。A、4％ B、6％ C、8％ D、10％
68. 下列不属于国家标准和行业标准规定的活性混合材料是（ A ）。A、石灰石  B、粒化高炉矿渣  C、粉煤灰 D、火山灰质混合材料
69.一等品复合硅酸盐水泥要求 3 天抗压强度不小于（ B ） MPa。A、16.0  B、19.0  C、21.0  D、24.0
70. 国标对通用水泥规定：水泥袋装时，随机抽取 20 袋总质量不得少于（ B ）。A、980kg  B、1000kg  C、1005kg  D、1010kg
71. 用离子交换法测定水泥中SO3操作过程中，使用的标准滴定溶液是（ A ）。A、氢氧化钠溶液  B、氢氧化钾溶液  C、氢氧化钙溶液   D、EDTA 溶液
72. 水泥硬化后产生剧烈而不均匀的体积变化，会使建筑物发生崩溃，这种现象是因为水泥的（ D ）不良引起。A、耐久性  B、抗冻性  C、抗渗性  D、安定性
73. 检验细度用的试验筛其修正系数应在（ C ）范围内，否则应予淘汰。A、0.80～1.00  B、1.00～1.20  C、0.80～1.20  D、0.80～1.30
74. 下列物质能在计量玻璃仪器中储存的是（ D ）。A、浓酸  B、浓碱  C、腐蚀性液体  D、去离子水
75. 滴定管的最小分度值是 0.1ml，在进行读数时应估计读至（ B ）。A、0.1ml  B、0.01  C、0.05  D、1ml
76. 优等品普通硅酸盐水泥要求终凝时间不大于（ B ）。A、6h  B、6.5h  C、8h  D、10h
77. 普通硅酸盐水泥要求终凝时间不得迟于（ D ）。A、6h  B、6.5h  C、8h  D、10h
78. 化验室对生产质量控制岗位每人每月不少于（ C ） 样品密码抽查。A、1 个  B、2 个  C、4 个  D、6 个
79. 制备分析试样时，采取的一般样品可以在（ C ） 温度下烘干。A、85～100  B、100～120  C、105～110   D、110～120
80. 复合水泥的包装袋使用的颜色是（ D ）。A、红色  B、绿色  C、蓝色  D、黑色
二、 判断题：(第 81 题～第 100 题。将判断结果填入括号中。正确的填“√ ”，错误填“×”。每题 1 分，满分 20 分。)
81. (√ )普通硅酸盐水泥早期强度高，抗冻性、耐磨性好，不透水性强。
82. (√ )国标规定，水泥的安定性用沸煮法检验必须合格。
83. (× )稀释硫酸时，必须将水缓缓倒入硫酸中，同时不断搅拌。
84. (√ )氧化还原反应中，得到电子的物质叫氧化剂。
85. (× )滴定时的滴定终点就是物质反应完全的理论终点。
86. (√ )用来盛装见光易分解的溶液进行滴定时要用带色的酸式滴定管。
87. (√ )水泥越细水化速度越快，有效利用率越高，早期强度也高，但并不是说越细越好。
88. (√ )测定水泥中 SO3 的含量，主要是用来控制石膏的加入量。
89. (× )测定熟料 f－CaO 的容器必须是湿润干净的。
90. (√ )荧光分析仪的制样方法，熔融法要比粉磨压片法的制样成本高出 10 倍以上。
91. (× )化学分析中，做硫酸钡沉淀时要用快速定性滤纸。
92. (√ )在熟料煅烧时，如果碱、硫含量适当，料将好烧，但含量过高时，易造成硫碱圈，导致预热器结皮堵塞，直接影响煅烧。
93. (× )在其它条件不变的情况下，水灰比增大，水泥的水化速度会变慢。
94. (× )X 荧光分析的一个优点是不受温度和放置时间的影响，对环境适应性很强。
95. (× )提高钙铁仪分析的准确性，每天要用标准样对仪器进行验证，及时对 K 值调整。
96. (× )熟料的KH与LSF只是字母代号不同，同一熟料时两值计算结果一样。
97. (√ )生料中如果碱含量较高，在熟料煅烧时也会造成 f－CaO 偏高。
98. (√ )国际上的波特兰水泥熟料，在我国叫硅酸盐水泥熟料。
99. (√ )页岩类、砂岩类原料是黏土质原料。
100. (√ )水泥由无水状态转变为含有结合水的反应就叫做水泥的水化。
