柱钢筋计算公式图解2省名师优质课获奖课件市赛课一等奖课件.ppt

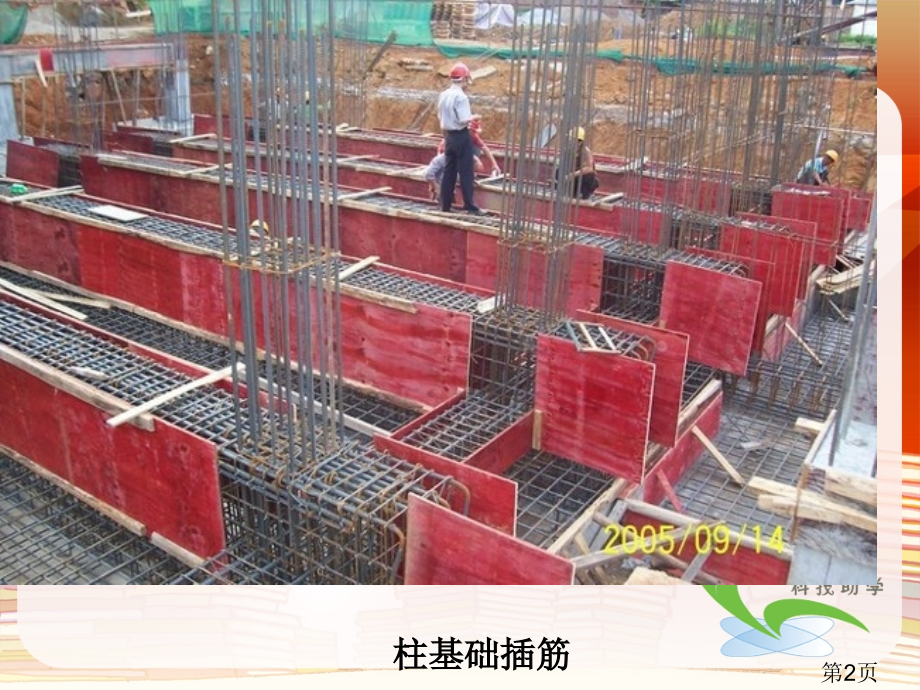

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本幻灯片资料仅供参考，不能作为科学依据，如有不当之处，请参考专业资料。谢谢,柱钢筋计算公式图解,第1页,柱基础插筋,第2页,第3页,有梁式筏形基础浇筑完成,第4页,柱钢筋结长,第5页,一层柱支模板，浇筑柱混凝土。施工缝在梁底,第6页,支梁模板,第7页,柱浇筑到梁底后上部伸出结长钢筋,第8页,一层梁、楼板支模板、钢筋绑扎,第9页,一层梁、楼板浇筑,第10页,一层梁、板浇筑完成，准备继续结长柱钢筋,第11页,二层柱钢筋结长完成,第12页,二层柱浇筑到二层梁底后，支二层梁板模板,第13页,二层梁板绑扎钢筋,第14页,浇筑二层梁板混凝土,第15页,第16页,二层梁板浇筑完成,第17页,循环，直至结顶（屋面结构浇筑完成）,第18页,柱施工工艺,-0.03,4.47,8.67,-4.53,第19页,1、柱“平法”表示方法,屋面,15.870,4,12.270,3.6,3,8.670,3.6,2,4.470,4.2,1,-0.030,4.5,-1,-4.530,4.5,层号,标高（m）,层高,第20页,1、柱“平法”表示方法,第21页,KZ1所需要计算钢筋工程量有哪些？,KZ1要计算哪些钢筋量,楼层名称,构件分类,分类细分,计算哪些量,名称,单位,基础层,无梁基础,基础板厚小于,基础插筋、箍筋,长度、根数、重量,基础板厚大于,有梁基础,基础梁底与基础板底一平,基础板顶与基础板顶一平,-1层,纵筋、箍筋,长度、根数、重量,首层,中间层,顶层,中柱,边柱,角柱,第22页,2、柱基础插筋计算,04G101-3 P45,柱子钢筋所处环境描述,砼标号,抗震等级,基础保护层,柱子保护层,C35,三级抗震,40,25,第23页,钢筋锚固、搭接值确定,(03G101-1P34),纵向受拉钢筋绑扎搭接长度LlE与Ll,注：1.当不一样直径钢筋搭接时，其LlE与Ll值按较小直径计算。2.在任何情况下Ll不得小于300mm。3.式中为搭接长度修正系数。,抗震,非抗震,LlELaE,LlLa,纵向受拉钢筋搭接长度修正系数,纵向钢筋搭接接头面积百分率(%),d25,50,100,1.2,1.4,1.6,第24页,2、柱基础插筋计算,柱根确实定,03G1011 P41（GB50010-P178）,第25页,第26页,计算柱插筋首先应该考虑问题,基础插筋计算公式,：,长度弯折长度a+锚固竖直长度h1+非连接区Hn/3+搭接长度L,lE,要考虑抗震等级、砼标号、锚固、搭接值,基础是柱支座，所以先画（计算）支座,在楼层净高Hn要减去节点高（梁高hb）,第27页,3、柱基础层钢筋计算,04G1013 P32,基础梁底与基础板底一平,第28页,3.1、基础插筋长度计算,基础插筋长度计算(角筋4B25部分）,P36,计算方法,长度弯折长度a+锚固竖直长度h1+非连接区Hn/3+搭接长度LlE,计算过程,弯折长度a,竖直长度h1,非连接区Hn/3,搭接长度L,lE,结果,150,1200-40,(4150+1300-700)/3,1.4LaE,150,1160,1583,1.4*,29,*25,公式,150+1160+1583+1.4*29*25=3908,3908,弯折长度a 取值,：,0.5LaE0.5*,31,*25388mm,0.8LaE0.8*,31,*25620mm,h1（1160mm）大于0.8LaE（620mm），所以，a取6d和150中较大值,6d6*25150，a150mm,注：浇筑筏板基础时，柱子钢筋走到了-2.5+0.04+（3.908-0.150）1.298标高处,第29页,3.2、首层柱纵筋计算（中间层）,纵筋长度,首层层高首层非连接区+2层非连接区+搭接长度L,lE,第30页,首层钢筋长度计算(角筋4B25部分）,计算方法,长度首层层高首层非连接区+2层非连接区+搭接长度LlE,计算过程,首层层高,首层非连接区长度,二层非连接区max(Hn/6，hc，500),搭接长度L,lE,结果,4200,1583,（3600-700）6，600，500,1.4LaE,4200,1583,600,1.4*,29,*d,公式,4200-1583+600+1.4*,29,*25=4302,4302,注：钢筋在浇筑完一层楼板后走到了4302-1.4*29*25,第31页,6、中间层2层柱纵筋计算,纵筋长度,2层层高-2层非连接区+3层非连接区+搭接长度L,lE,第32页,8、顶层柱纵筋计算 03G101-1 P38,中柱（2，B位置）,中柱纵筋长度3层层高-3层非连接区-保护层+12d,第33页,先判断伸入梁内高度与Lae关系,第34页,三层中柱KZ3钢筋长度计算(角筋4B28部分）,计算方法,3层层高-3层非连接区-梁高+梁高-保护层+12d,计算过程,三层层高,三层非连接区长度,梁高,搭接长度L,lE,12d,结果,3300,600,700,1.4LaE 12*28,3300,600,700,1.4*31*28 336,公式,3300-600-700+700-30+1215+3364221,4221,Lae31*288687000.5 Lae=434,第35页,7、顶层柱纵筋计算03G101-1 P37,边柱（2，A位置）,第36页,第37页,1.5Lae,梁底,梁顶,8d,第38页,三层边柱KZ2钢筋长度计算(左侧中部筋4B22部分）,计算方法,3层层高-3层非连接区+搭接长度-梁高+1.5Lae,计算过程,三层层高,三层非连接区长度,梁高,搭接长度L,lE,1.5Lae,结果,3300,600,700,1.4LaE 1.5*29*22,3300,600,700,1.4*29*22 957,公式,3300-600+893-700+9573850,3850,第39页,三层边柱KZ2钢筋长度计算(左侧角筋2B25部分）,计算方法,3层层高-3层非连接区+搭接-保护层+柱宽-2*保护层+8d,计算过程,三层层高,三层非连接区长度,柱宽,搭接长度L,lE,8d,结果,3300,600,500,1.4LaE 8*25,3300,600,500,1.4*29*25 200,公式,3300-600-30+1015+500-2*30+1764325,4325,第40页,三层边柱KZ2钢筋长度计算(右侧角筋2B25部分）,计算方法,3层层高-3层非连接区+搭接长度-保护层+12d,计算过程,三层层高,三层非连接区长度,柱宽,搭接长度L,lE,12d,结果,3300,600,500,1.4LaE 12*25,3300,600,500,1.4*29*25 264,公式,3300-600-30+1015+3003985,3985,第41页,三层边柱KZ2钢筋长度计算(右侧中部筋4B22部分）,计算方法,3层层高-3层非连接区-保护层+12d,计算过程,三层层高,三层非连接区长度,柱宽,搭接长度L,lE,12d,结果,3300,600,500,1.4LaE 12*25,3300,600,500,1.4*29*d 300,公式,3300-600-30+1015+3003985,3985,第42页,三层边柱KZ2钢筋长度计算(上下侧中部筋4B22部分）,三层边柱KZ2钢筋长度计算(上下侧中部筋4B22部分）,计算方法,3层层高-3层非连接区-保护层+12d,计算过程,三层层高,三层非连接区长度,柱宽,搭接长度L,lE,12d,结果,3300,600,500,1.4LaE 12*22,3300,600,500,1.4*29*22 264,公式,3300-600-30+893+2643827,3827,第43页,8、顶层柱纵筋计算03G101-1 P37,角柱（1，C位置）,第44页,第45页,9、箍筋长度计算,03G101-1P35,1号筋长度（b+h）2-保护层8+8d+1.9d2+max(10d，75mm)*2,1.9d起源GB50204-,弯钩计算5.3.1,箍筋弯钩计算5.3.2,第46页,柱箍筋拆分,03G101-1P46,第47页,9、箍筋长度计算,2号筋长度(b-保护层*2-D)/6*2+D*2+（h-保护层*2）*2+8d+1.9d*2+max（10d，75mm）*2 D为纵向钢筋直径,第48页,9、箍筋长度计算,3号筋长度(h-保护层*2-D)/6*2+D*2+（b-保护层*2）*2+8d+1.9d*2+max（10d，75mm）*2,D为纵向钢筋直径,第49页,9、箍筋长度计算,4号筋长度1(h-保护层*2+2d)+1.9d*2+max(10d,75mm)*2(勾住主筋),4号筋长度2(h-保护层*2+4d)+1.9d*2+max(10d,75mm)*2(勾住主筋和箍筋),第50页,10、箍筋根数计算,基础层,1层,第51页,10、箍筋根数计算,首层以上箍筋根数,03G101-1P40,注：当柱纵筋采取搭接连接时，应在柱纵筋搭接长度范围内均按,5d(d为搭接钢筋较小直径)及,100间距加密箍筋,03G101-1P40,第52页,11、纵向钢筋改变处理,03G101-1P36,1、上层柱钢筋根数比下层多,多出钢筋,三层,方法,纵筋长度3层层高+4层非连接区+搭接长度LlE+1.2LaE,根数,公式,3600+750+48*22+1.2*34*226303.66304,2,第53页,11、纵向钢筋改变处理,03G101-1P36,2、上层柱钢筋直径比下层大,第54页,11、纵向钢筋改变处理,03G101-1P36,2、上层柱钢筋直径比下层大,上柱钢筋直径大于柱时,三层,方法,长度3层层高+4层非连接区+搭接长度L,lE,+梁高+2层梁下非连接区+搭接长度L,lE,根数,公式,3600+750+48*28+700+750+48*288488,24,一二层,方法,长度1层层高+2层层高-一层Hn/3-二层梁下非连接区-二层梁高,根数,公式,4500+4200-(4500-700)/3-750-7005983,24,第55页,11、纵向钢筋改变处理,03G101-1P36,3、下层柱钢筋根数比上层多,第56页,12、柱变截面处理,03G101-1P38,1、c/hb1/6情况（绑扎搭接）,第57页,12、柱变截面处理,03G101-1P38,2、c/hb1/6情况（绑扎搭接）,2层锚固钢筋输入格式：,*,5B25,3层自动计算柱插筋,纵筋长度3层层高+4层下部非连接区+搭接长度LlE+1.5L,aE,第58页,12、柱变截面处理,03G101-1P38,3、机械连接或焊接时,计算方法相同，只是搭接长度为0,第59页,练习,1、请按上图用软件计算KZ1变截面时纵向钢筋长度和箍筋长度改变，并做总结，,要求书面形式,第60页,13、圆形柱,03G101-1P40,计算方法与矩形柱相同，只是将柱大边hc换成直径D而已,第61页,14、梁上柱,03G101-1P39、45,第62页,练习,1、请计算3层上梁上柱，截面尺寸为450450，梁截面尺寸为500800，纵筋为24B25，箍筋为A10100/200（54），柱类型为中柱,2、校对对应钢筋计算,第63页,15、墙上柱,03G101-1P39、45,第64页,练习,1、请计算2层上墙上柱，三层梁高700，柱截面尺寸为500500，纵筋为4B25，箍筋为A10100/200（44），柱类型为中柱,2、校对对应钢筋计算,第65页,小结,计算柱钢筋时需要注意那些问题？,要求整理成自己思绪,第66页,
