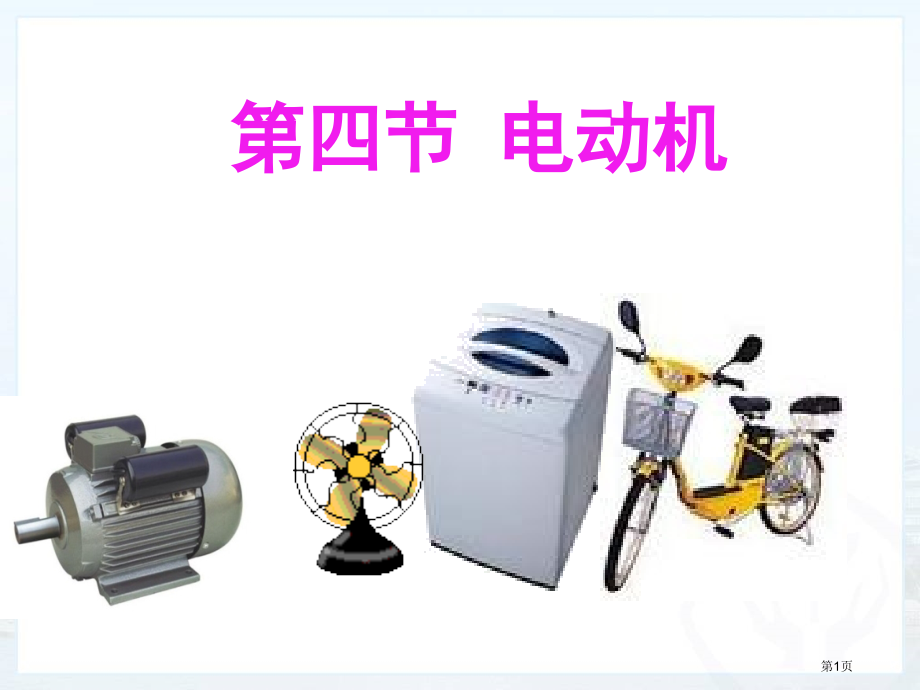

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第四节 电动机,第1页,车床,水泵,电风扇,电力机车,洗衣机内部,电动机通电后为何能够转动呢？,第2页,通电导线是不是也会受到磁场作用力呢？,S,N,I,+,_,磁体周围存在什么？,通电直导体周围存在什么？,磁场,磁场,磁体间经过磁场相互作用,想想议议,第3页,金属导轨,直导体,+,-,闭合开关，观察铝制直导体运动。,改变电流方向或改变磁场方向。,一、磁场对通电导线作用,演示试验,第4页,磁场对通电导线作用力。,第5页,磁场方向不变，改变电流方向，磁场中导体运动方向也发生了改变。,闭合开关，原来静止在磁场中导体发生运动。,电流方向不变，改变磁场方向，磁场中导体运动方向发生了改变。,N,I,F,甲,S,I,乙,F,N,S,I,F,丙,N,S,试验现象,一、磁场对通电导线作用,第6页,1,通电导线在,磁场,中要受到力作用。,2,通电直导线在磁场中受到力方向与,电流方向、磁场方向,相关。,3.,只改变,磁场方向,或,电流方向,通电导线受到力方向,改变,假如,同时,改变电流方向和磁场方向则受到力方向不变,试验中直导线运动一段距离就会离开磁场，极难连续地运动。那么线圈能够连续地转动吗？,一、磁场对通电导线作用,问题,第7页,通电线圈能够在磁场里转动过一定角度，但不能连续转动。,为何线圈不能连续转动呢,?,演示试验,第8页,通电线圈在磁场中两边受力，但方向相反，发生顺时针转动。,第9页,当线圈平面与磁场垂直时，通电线圈受平衡力作用，到达平衡位置。这时因为惯性，线圈还会继续转动。,第10页,线圈靠惯性越过平衡位置后，磁场力作用结果使线圈逆时针旋转。,第11页,通电线圈最终静止在平衡位置。,第12页,第13页,实际电动机要连续转动。怎样处理这个问题呢？,第14页,1,电动机由两部分组成：,能够转动线圈，也叫转子。,固定不动磁体，也叫定子。,假如在线圈转动后半周，不是停顿给线圈供电，而是设法改变后半周电流方向，使线圈在后半周也取得动力，线圈不就能转得更平稳了吗？,二、电动机基本结构,想一想,第15页,直流电动机结构及工作原理,结构,定子（磁体）,转子（线圈）,换向器,（使线圈一转过平衡位置就改变线圈中电流方向）,电刷,第16页,2,换向器,经过,换向器,能够使线圈中电流每半周改变一次。,两个,铜半环,电刷,换向器,第17页,换向器作用,:,当线圈刚越过平衡位置时,换向器自动改变电流方向使线圈能连续地转动下去,第18页,第19页,4,实际电动机,第20页,电动机,工作原理,：,通电线圈在磁场中受力而转动。,能量转化,：,电能转化为机械能,基本结构,:,主要由,1.,转 子,2.,定 子,第21页,思索题：电动机转速和转向与什么原因相关？,第22页,1.,电动机,转动方向,与电流方向、磁场方向相关,.,2,.,电动机,转速,与电流大小相关,.,第23页,巩固练习,1.,电动机主要由,_,和,_,组成,是利用,_,线圈在里受力而转动原理制成,2,假如只改变磁场方向或电流方向，通电导线受到力；假如同时改变电流方向和磁场方向，则通电导线受力将,转子,定子,通电,磁场,改变,不改变,3.,电动机是利用,制成。,通电线圈在磁场中受到力作用而转动原理,第24页,巩固练习,4,通电导体在磁场中受力而运动时（）,消耗了电能，产生了机械能,消耗了机械能，产生了电能,消耗了机械能，产生了内能,消耗了化学能，产生了电能,第25页,巩固练习,5.,关于通电导体在磁场里受力方向与电流方向和磁感线方向之间关系，以下说法中错误是（）,A,电流方向改变时，导体受力方向改变,B,磁场方向改变时，导体受力方向改变,C,电流方向和磁场方向同时改变，导体受力方向改变,D,电流方向和磁场方向同时改变，导体受力方向不变,C,第26页,巩固练习,6,要改变直流电动机转动方向,应采取方法是（）,A,增强磁极磁性,B,加大通电电流,C,改变线圈中电流方向,D,将磁铁磁极对调,CD,第27页,第28页,第29页,
