LRP天线介绍PPT文档.ppt

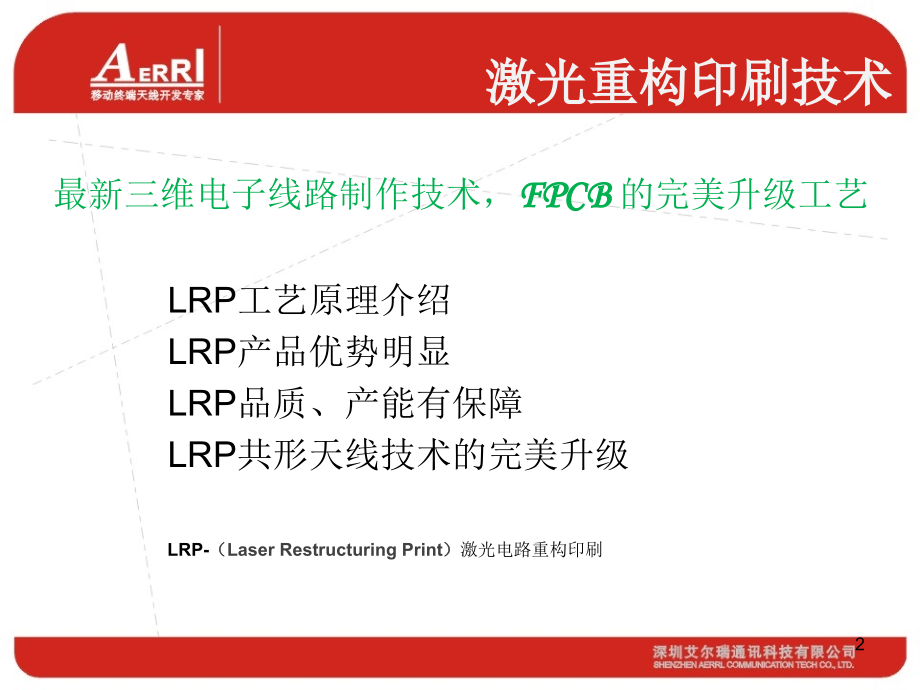

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,产品及工艺介绍,Date:2013,/3/18,1,激光重构印刷技术,最新三维电子线路制作技术，,FPCB,的完美升级工艺,LRP,工艺原理介绍,LRP,产品优势明显,LRP,品质、产能有保障,LRP,共形天线技术的完美升级,LRP-,（,Laser Restructuring Print,）,激光电路重构印刷,2,LRP,是艾尔瑞针对弹片、,FPCB,天线以及,LDS,天线工艺不足而自主研发的专利技术，指通过三维印刷工艺，将导电银浆高速精准地涂敷到工件表面，形成天线形状，然后通过三维控制激光修整，以形成高精度的电路互联结构。,便捷的工序,广泛的应用材料,合理的成本,出色的三维布图能力,制程能力优秀,LRP,激光重构印刷,工艺简介,3,天线的制造技术演进,注：,3D-MID-,（,Three-Dimensional Molded Interconnect Device or Electronic Assemblies),三维模塑互联电子组件（器）,4,LRP,工序便捷,研发周期短：,最快可在,1,天內,完成打样，极大的缩短了手,机天线的研发周期,不再需要化镀工序：,更省时、环保，,规模量产生产效率,相对,LDS,可提高,200%.,效率更高的同时，保持高精度与质量,。,普通案例：,图形内部尺寸公差为,+/-0.10mm,图形到塑料件的尺寸公差为,+/-0.15mm,特殊案例：,图形内部尺寸公差为,+/-0.08mm,图形到塑料件的尺寸公差为,+/-0.12mm,5,LRP,与,PDS,技术差异比较,1.Filming/Etching/Jig,2.Printing,3.Plating,2.,专利移印技术,/,自有激光修整,1.,快速镭射钢模,传统,PDS,(Printing-Direct-Structuring),技术,LRP(,Laser-Restructuring-Print,),技术,LRP,具备,LDS,3D,优点,成本与,FPC,接近,不需要特定材料,不需要化,镀,可做,通孔,PDS,无法解决线路的通孔,PDS,需要化镀，成本增加,PDS,无法制作复杂的,3D,线路,6,更绿色的生产工艺,银浆配方无苯类、甲苯类危害人体成分,无废液处理,免除化学镀工序,生产工艺更环保,7,自主研发的低阻值银浆，,RF,性能稳定，且附着力更强,银浆自主研发,自主研发成功的,新型银浆及,配套的立体,印刷,设备技术，不仅免除,化镀,工艺，,同时,还,确保,线路,低电阻，,高,精度。有效的解决了,传,统,PDS,工艺,阻值过高,对天线性能的影响,，,附着力差的问题,。,8,良好的专利技术储备,与印刷相关的天线与,射频连接线牢固连接,的发明专利,LRP,激光重构印刷,发明专利,9,主流天线优缺点对比,FPCB,天线,传统工艺，不适用三维表面，成本较低,容易与基材分离，鼓包，翘边，脱落等,智能手机一般在三个天线以上，成本优势渐失，且设计难度增加,Metal,弹片天线,具备较为牢固的结构,注塑工艺较为繁复，模具价格较高，不适合小批量生产,打样慢，且生产柔性不够,LDS,天线,适用于三维表面，更广的设计空间,缺点：成本较,FPC,高，需化镀、需特定材料,10,设计不再受材料局限，,更多的选择，给予您更多的灵感,不再需要特定的激光诱导材料,PC,，,PC/ABS,，,PC+,玻纤等,可用导热材料，石墨等,可用高介电常数材料，纳米陶瓷、玻璃等,LRP,可选材料广泛,11,LRP,完全可取代,FPCB,的天线技术,LRP,拥有成本优势,注：以上单价对比，假设,FPCB,能够完成射频性能的情况下，且对比所描述单价不包括天线调试费用。,LRP,可以提升产品性能，但不增大成本,12,三维布线能力出色,直接来自数控程式的,3D,印刷及,3D,激,光重构，精细的分辨率，轻松制造复,杂电路图案结构；,独有后续喷涂工艺，满足一级外观表,面要求。,LRP,可在任意带弧面，转角，通孔的结,构中实现天线的设计,，拓展了立体布,线的可能性。,弧面,转角,通孔,斜坡,13,技术性能比对,ITEM,LRP,FPCB,LDS,材料适用性,适用所有种类，颜色的树脂材料,(PC,PC/ABS,PC+GF,Nylon),适用所有种类，颜色的树脂材料,(PC,PC/ABS,PC+GF,Nylon),LDS,改性树脂材料,(PC,PC/ABS),目前仅黑,/,白色,三维性能,3D (,曲面，过孔等,.),2.5D,3D(,曲面，过孔等,.),制程,注塑,印刷,-,激光修整,注塑,-,组装,注塑,-,激光活化,-,化镀,精度,+/-0.1mm,+/-0.2mm,+/-0.1mm,稳定性,高,低,高,成本,低,低,高,打样时间,1,天内,710,天,57,天,设计变更时间,1,天内,710,天,3,天内,14,RF,性能测试无差异,LRP,天线,LDS,天线,15,可靠性稳定,测试项目,测试条件,时长,结果,试前图片,试后图片,盐雾实验,5%,盐水,2),测试温度,:35+/-2 C,3)PH:6.5,7.2,72Hrs,PASS,高温高湿实验,1),温度,:65C,2),湿度,:95%RH,72Hrs,PASS,高低温实验,1),温度,:25C 55C,2),湿度,:95%RH,7,2Hrs,PASS,16,厚度检测和百格实验,No.1,No.2(Backside,Pad point),No.4,No.3,Point No.,1,2,3,4,Average(um),17.04,13.75,14.49,12.54,厚度检测,百格实验,Grade:4B,17,高低温试验箱,镀层厚度测试,拉力测试,仪,二次元（尺寸量测,),盐雾试验机,质量检测设备,18,产能投放计划,深圳生产线，可以提供快速打样和,大,批量生产,。,快速,打样,最快可实现,1,天内,完成，给客户提供更灵活的支持，这在研发阶段是非常有利的,小批量,试产,L/T,为,1,周,內,（含治具设计生产）,量产,阶段生产,L/T,为,1,2,周,（投产到出货），每条,LRP,生产线产能近,200kpcs/,月。,产能扩充时间为,4,6,周。,19,艾尔瑞,LRP,，,绝非纸上谈兵的,LRP.,THANK YOU!,展望未来：,致力于精密共形天线工艺解决方案研究,具有全球供应商的质素,与客户建立紧密的伙伴联盟，谋求共同发展,以创新工艺，降低耗能和污染的排放,成为具有顶尖技术,/,放心的品质的精密共形天线全球工厂,结束语,20,
