安全阀幻灯片演示幻灯片.ppt

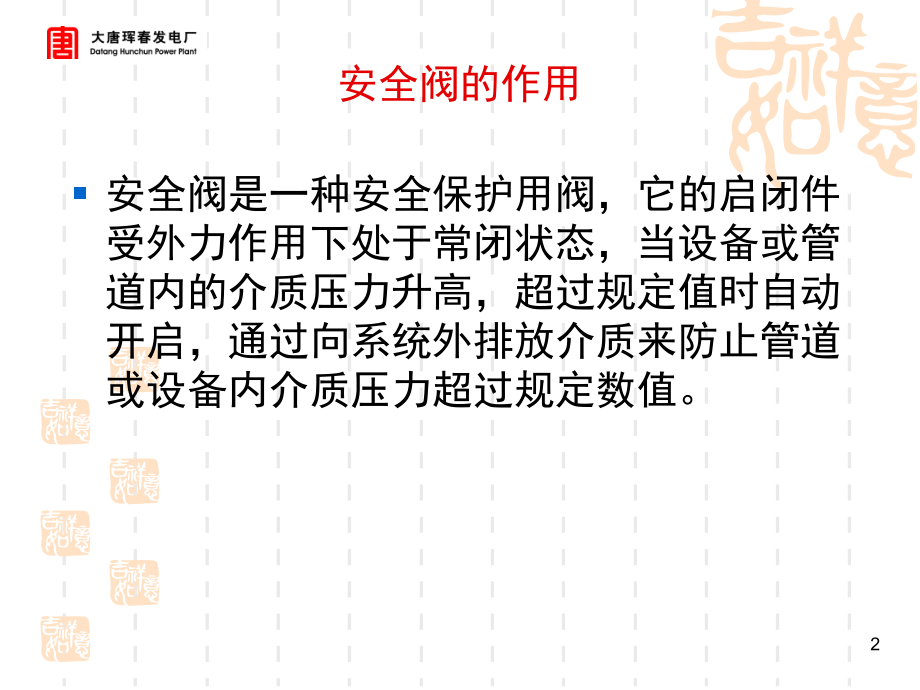

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,安全阀校验讲义,汽机分公司,刘洪亮,2009.04.25,1,安全阀的作用,安全阀是一种安全保护用阀，它的启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。,2,安全阀种类,直接载荷式安全阀,带动力辅助装置的安全阀,带补充载荷的安全阀,杠杆式安全阀,弹簧式安全阀,先导式安全阀,全启式安全阀,微启式安全阀,波纹管平衡式安全阀,双联弹簧式安全阀,切换式安全阀,3,汽机安全阀使用情况（双机用量）,除氧器安全阀（4个）,辅助蒸汽联箱（6个）,生水加热器（2个）,本体储气罐（1个）,高加汽侧安全阀（4个）,高加水侧安全阀（2个）,低加汽侧安全阀（4个）,给水泵前置泵入口安全阀（6个）,凝结水安全阀（2个）,4,安全阀术语和定义,5,术语和定义,安全阀 safety valve,安全阀：一种自动阀门，它不借助任何外力而利用介质本身的力来排出一额定数量的流体，以防止压力超过额定的安全值。当压力恢复正常后，阀门再行关闭并阻止介质继续流出。,6,术语和定义,整定压力 set pressure（Ps）,安全阀阀瓣在运行条件下开始升起时的进口压力(即阀门安装地点的工作压力或冲量接出点的工作压力)，在该压力下，由介质压力所产生的力与阀瓣开启阻力平衡，由视觉或听觉可感知有介质连续排出。又称开启压力、起座压力，用PS表示。,7,术语和定义,排放压力 relieving pressure,安全阀阀瓣达到规定的开启高度时，安全阀入口处的静压力（即整定压力加超过压力），又称全开压力，用Pd表示。,8,术语和定义,超过压力 over pressure,排放压力与整定压力之差，用Pc表示。,回座压力 reseating pressure,安全阀排放后随着系统压力的降低，阀瓣与阀座重新接触，阀门开启高度为零，介质停止连续流出时安全阀入口处的静压力，用Pr表示。,9,术语和定义,启闭压差 blowdown,安全阀整定压力与回座压力的差值，通常用整定压力的百分数表示,用Pbl表示。,密封压力 sealing pressure（Pm）,安全阀处于关闭状态下，满足密封性要求时安全阀入口处的最大介质静压力（安全阀的密封压力不应低于系统的额定工作压力或开启压力的10。取二者的最大值），用Pm表示。,10,术语和定义,频跳 chatter,安全阀动作过程中，阀瓣密封面和阀座密封面互相接触的瞬间，阀瓣迅速异常的来回运动。,颤振 flutter,安全阀动作过程中，阀瓣密封面和阀座密封面互相不接触，阀瓣迅速异常的来回运行。,卡阻 sticking,是指安全阀的活动部件，在运动中所产生的卡涩现象。,11,术语和定义,流道面积 flow area,指安全阀入口端至阀座密封面间的流道最小截面积，又称喉部面积，用A表示。,帘面积 curtain area,当阀瓣全行程时，在其密封面之间的圆柱形或圆锥形通道面积，用AL表示。,12,术语和定义,排放面积 discharge area（AP）,阀门排放时流体所通过的最小截面积，用AP表示。,喉部直径 throat diameter,由阀门入口到阀座密封面之间最狭部位的直径，既流道面积所对应的直径，用dt表示。,13,术语和定义,当量计算排量 equivalent calculating capacity（We）,指压力、温度、蒸汽性质等条件与额定排量的适用条件不同时的安全阀计算排量。,排放量系数 discharge coefficient（Kd）,是实测流量（W）与理论流量（Wt）（计算流量）之比值（即KdW/Wt）。,14,术语和定义,理论排放量 theoretical flow capacity（Wt）,流道横截面积与安全阀流道面积相等的，按理想喷管计算出的流量。,实测排放量 measured flow capacity（Wts）,通过实际试验，测定出的排量。,额定排放量 rated reliving capacity（Wr）,是指实测排放量中允许作为安全阀使用基准的那部分排放量。由阀门制造厂提供。,15,公称压力与整定压力,公称压力和整定压力是不同的概念，准确和选用安全阀时一定要注意。公称压力PN是指用数字表示的与压力有关的标示代号，也是供参考用的,圆整数？。,在安全阀中，公称压力是指安全阀进出口处所能承受的最高压力。和材料和温度有关。而安全阀的出口处法兰的公称压力一般比进口处公称压力低一至三个级别，选用时应该注意这个区别。,在确定安全阀的公称压力时，公称压力一定要大于整定压力。最好是安全阀达到全开启时的压力不能超过安全阀的公称压力。,16,工作安全阀与控制安全阀,它们的区别在于其动作,压力,不同，,控制,安全阀,的动作,压力,低于工作,安全阀,的动作,压力,。运行中,压力,超过规定值时，,控制,安全阀,首先开启放汽，如果汽压恢复正常，工作,安全阀,就不需要动作。如果,控制,安全阀,开启的后，,压力,还继续上升，工作,安全阀,也将开启放汽，以,控制,压力,。,安全阀,的起座,压力,，是由电力工业锅炉监察规程规定的。,17,弹 簧 式 安 全 阀,18,弹簧式安全阀定义,弹簧式安全阀：一种利用压缩弹簧的压缩预紧力加载于阀瓣上的作用力来控制阀的启闭，从而起到泄压保护的安全阀。,19,弹簧式安全阀工作原理,其工作原理是：弹簧力大于介质作用于阀芯的正常压力（事先选定的压力值），阀芯处于关闭状态，当罐内介质压力超过允许压力时，弹簧受到压缩，使阀芯离开阀座，阀门自动开启，介质从中泄出、减压；当压力回到正常值时，弹簧压力又将阀芯推向阀座，阀门自动关闭。,20,弹簧式安全阀结构图,21,安全阀铭牌上至少应标志下列内容,制造厂名（或商标）和出厂日期；,产品名称、型号和制造编号；,公称通径和流道直径（或流道面积）；,公称压力和整定压力；,超过压力（或排放压力）；,开启高度；,极限工作温度；,标明基准流体（空气用G，蒸汽用S，水用L表示）的额定排量系数或额定排量；,背压力（当适用时）。,22,弹簧式安全阀参数（除氧器安全阀),A48Y25型弹簧式安全阀,公称通径：150mm,流道直径：100mm,压力等级：1.01.3MPa,公称压力：2.5MPa,整定压力：1.22MPa,排放压力：1.34MPa,回座压力：1.10MPa,开启高度：25mm,适用温度：,350,排量系数：0.75,适用介质：蒸汽,出厂日期：2006.01,出厂编号：061262,厂家：上海天正阀门制造有限公司,23,安全阀的基本要求,24,对安全阀性能上的基本要求,A.准确的开启,B.适时地全开,C.稳定的排放,D.良好的回座能力,E.可靠的密封,25,对安全阀动作性能试验的要求,测定动作性能时的整定压力应是所用弹簧设计的最小整定压力。用于空气或其他气体的阀门，可用蒸汽、空气或其他性质已知的气体进行试验。用于蒸汽的阀门，应采用蒸汽进行试验。用于液体的阀门，应采用水或其他性质已知的液体进行试验。,当独立监察机构拥有经验或书面证据证明特定设计安全阀的开启高度和性能符合要求时，可以免除动作性能试验。,26,对安全阀排量试验的要求,蒸汽用安全阀，在以蒸汽为试验介质确认其动作性能符合要求后，允许用蒸汽、空气或其他性质已知的气体为介质进行排量试验。当用蒸汽以外的介质来测定排量时，应以机械方法使阀瓣保持在用蒸汽作试验时所达到的同样开启高度。,27,安全阀的现场校验与调整要求,28,安全阀的现场校验与调整,安全阀的现场校验,安全阀经检修后，都应校验安全阀的整定压力。,带电磁力或其他辅助操作机构的安全阀，除进行机械校验外,还应做电气回路的远方操作试验及自动回路压力继电器的操作试验。,29,安全阀的现场校验与调整,电站安全阀的现场校验方法一般采用在线热态校验，可分为用专门仪器（安全阀在线定压仪）校验和升压实跳校验。升压实跳校验由于工作环境恶劣，起跳次数多，会带来密封面的损坏、噪音污染和校验时的安全性等问题。,30,安全阀的现场校验与调整,纯机械弹簧式安全阀及碟形弹簧安全阀可使用安全阀在线定压仪进行校验调整。校验调整可以在机组启动或带负荷运行的过程中（一般在6080额定压力下）进行。,31,安全阀的现场校验,首次经安全阀在线定压仪调整后的安全阀，应对最低起跳值的安全阀进行实际起跳复核，经复核，误差值在规定的整定压力偏差以内时，其他使用安全阀在线定压仪校验的安全阀可不必做实跳试验。,32,安全阀的现场校验,使用的安全阀在线定压仪应保证与实跳值的误差在允许的范围内，并具有数据自动记录和处理功能，避免人为判断因素带来的误差。安全阀定压仪与被测安全阀应具有一定的安全距离。,安全阀在线定压仪所配的压力传感器和力值传感器应定期校验。,33,安全阀的现场校验,在役电站安全阀每年至少应校验一次。每一个小修周期应进行检查，必要时应进行校验或排放试验。各类压力容器的安全阀每年应至少进行一次排放试验或在线校验。,安全阀一经校验合格就应加锁或加铅封，并在技术登录簿或压力容器技术档案中记录。,34,安全阀的校验,35,安全阀试验和校验,安全阀试验的目的和条件：要全面地检验安全阀的各项技术性能指标必须是进行全性能试验。而这些试验是安全阀设计研究、制造单位进行的，通过这些试验可以进行新产品设计修改定型，或者由国家组织的安全阀产品定期抽检以及发证等事宜。,试验最基本的要求是具有实际运行状态，甚至超过实际运行状态条件。例如要试验一只型号为A48Y-100，口径为DN80mm的安全阀，试验时，需装置高温高压大容量的导流管以及容量更大的补充容器，这样做才能使安全阀达到全开启，并进行维持几秒钟的排放状态，以便进行流量，开启高度及参数测定，并进行纪录。待压力下降回座后，测得真正的回座压力。,这种试验装置除了高温高压容器等设施外，还要具备温度、流量、压力、开启高度的快速测定仪器，更重要的是要具备大流量的高温高压蒸汽源。如果进行排量试验，则至少必须配备高压大容量的空气压缩机和储气罐。这种试验装置不但耗资巨大，占地上千平方米，并且必须具有一批有经验的试验人员。,36,安全阀试验和校验,校验目的及有关规程：,安全阀的试验和校验是两回事。在项目、内容、方法、要求、设备规模上都不一样，对常温安全阀校验台来说，实际上是一种无流量要求的静态压力试验，因此，只要求并只能进行开启压力和密封性试验。,在常温安全阀校验台上调“回座压力”实际上是不真实的，也不能确定回座压力范围。原因是安全阀校验台不具备校验回座压力的条件。,蒸汽锅炉安全技术监察规程第146条明确了这点：“安全阀的校验一般应在锅炉运行状态下进行。如现场校验困难或对安全阀进行修理后，可以在安全阀校验台上进行，此时只对安全阀进行整定压力调整和密封性试验”。,压力容器安全技术监察规程第153条也提出：“安全阀的校验一般校验开启压力和密封性，有条件的可校验回座压力，有特殊要求的则应进行全性能试验。”,从上述两项规程中可以看出，一般在校验台上只校验开启压力和密封性。,37,安全阀检验的基本项目,A.整定压力,B.回座压力,C.密封性,38,安全阀的校验,安全阀的检验方法：目前电力系统的安全阀校验普遍采用的方法有离线测量和在线测量两种,离线测量需要在设备停车时拆下安全阀送到检验台上，即费时又费力，且该种测量方法不能解决温度对安全阀开启压力的影响，而对一些不可拆下的安全阀（如焊接阀等）更是无能为力。,在线测量又分为实跳测量和仪器测量两种。实跳测量会对安全阀造成不必要的伤害，并且噪声污染和测量时的安全性问题已越来越引起人们的重视。,39,安全阀校验台,常温空气或氮气校验台的作用,在常温空气或氮气校验台上校验安全阀，虽然存在与高温状态有误差和不能校验回座压力等缺点，但是仍具有重要的实际作用:,一是解决常温介质和工作温度250以下的安全阀整定和检漏。,二是确定安全阀开启压力的较小误差范围，对于新装的安全阀和经检修的安全阀必须在常温安全阀校验台上校验后，初调开启压力，然后在运行状态下复验时将节约时间，减小劳动强度，减小能源消耗和减小工作危险性。,40,常温安全阀校验的误差分析,对于安全阀校验所使用的介质，国标GB12242-89中明确规定：蒸汽安全阀用饱和蒸汽，气体安全阀用压缩空气，液体安全阀用水。但是大部分生产厂和用户通常用压缩空气或氮气来校验，这就是常温安全阀校验台。这种设备结构简单，操作安全，使用广泛。但是用常温代替蒸汽校验，实际结果势必有误差，大量的国内外经验表明，安全阀实际使用温度越高，误差越大。特别是一些高温高压安全阀，常温校验的开启压力值在实际运行时误差较大，这是因为各运动部件受热膨胀，材质不同，膨胀系数不同，改变了运动间隙，弹簧在高温状态和常温状态受力特性也有变化，一般都变软。因此需要在运行状态下修正。那么有没有一种修正系数，使常温校验值修正后正好适用于高温呢？没有这种修正系数，因为严格地说，每只安全阀的几何尺寸和材质处理都不会完全相同，只有某一制造厂对同一种型号规格的安全阀进行了大量的常温高温试验比较后，才能对该厂该型号规格提出经验参考修正数据，因此，比较严格的说法是安全阀常温空气校验台可作预校验开启压力，特别是高温高压安全阀，实际运行再加以修正。,41,校验台,42,安全阀在线校验技术的设计原理,弹簧安全阀的开启、关闭动作是依靠其进口端的介质压力变化和弹簧预紧力来使阀芯自动开启及关闭。当介质压力（内压）升高到提升力比弹簧预紧力大时，阀芯克服弹簧预紧力自动开启，泄放多余的介质，使内压下降，又由于弹簧力的作用，当内压降至安全值时，阀芯自动关闭，泄放停止。,根据这个原理，可以设想，在线（又称热态）测量或调整安全阀时，如果由外部提供一个向上的附加力，则当介质压力与这个附加力的总和刚刚克服弹簧预紧力时，阀芯同样也会开启，甚至在没有介质作用的离线（又称冷态）条件下，单独由外部附加力克服弹簧预紧力时，阀芯也可开启，图一清楚地表示了这种力的平衡关系。,很明显，我们可以看出，阀芯开启的条件为：,FTFWPS,其中：FT弹簧预紧力,FW外部附加力,PL 介质作用压力,S安全阀密封面面积,则整定压力为：PPLFWS,当冷态时，FW,显然，如果能够准确地测定附加外力FW，,就可以根据已知的阀芯面积S和系统工作压力，,很容易地求得安全阀的整定压力P。,这即为安全阀在线测试技术的设计依据和原理,。,F,T,弹簧预紧力,F,W,附加外力,P,L,介质作用压力,图一 安全阀受力分析,S阀芯面积,43,安全阀在线校验技术的系统构成,安全阀线定压仪由机械夹具、液压动力单元和数据采集处理单元三大部分组成，彼此相对独立，由两条10米长的液压软管和两条10米长的五芯屏蔽电缆互相联成一个完整的安全阀测试系统。,一、机械夹具：保证对待测安全阀实施夹持定位，为液压动力单元提供施加外力的环境，采用组合式结构，拆卸十分方便。,44,安全阀在线校验技术的系统构成,二、数据处理单元：它是测试系统的核心，直接决定系统的可靠性和准确性。,45,安全阀在线校验技术的系统构成,三、液压动力单元：提供可调节的液压输出和流量，最大输出10MPa，最大提升力为50KN，用以控制外加的提升力和提升速度,。,46,安全阀在线定压仪计算机界面图,47,安全阀测试结果图,48,安全阀测试结果图,49,机械平面度检测仪,50,弹簧式安全阀检修作业指导书相关内容,见证点W-1,6.2.1.1将安全门从设备上解体，放在指定位置，并将管口封好。,6.2.1.2拆卸拔叉销子上的开口销,将拔叉销子打出放好，放置零件箱内。,6.2.1.3将手动排汽架的止动螺丝松开,架子取出放指定位置。,6.2.1.4松开调节螺丝被帽,松开调节螺丝,松开弹簧室架，由两人轻轻地将弹簧室搬下，将门杆旋出放好，拆前量好定位螺丝与调螺丝间距离作好记录。,6.2.1.5用铜棒从内往外轻打将定位门盖打出,取起放好。,6.2.1.6取出门芯,将门芯孔内的可调垫块取出保存好。,6.2.1.7清扫检查定位门盖结合面,检查套内径磨损情况,用砂布打磨各接触面，接触面应光滑无毛刺。,6.2.1.8检查门杆丝扣有无损坏,碰伤磨偏,弯曲现象。门杆弯曲度应小于0.25mm，表面光滑无麻点。,6.2.1.9清扫各部件的结合面及全部螺丝,螺丝涂上铅粉油待用，结合面光滑无缺陷,丝扣完好无损。,停工待检点H-1,6.2.1.10检查门芯与门座接触情况,将门芯结合面涂上红丹粉,放入门体结合面,再缓慢提出,查看接触面的接触情况，,接触面为封闭的环形宽度为密封面的2/3以上，否责需进行研磨。,6.2.1.11检查各零件是否已清扫干净,缺陷是否已消除,门芯与门座结合面接触符合要求.各部件、螺丝齐全合适。,见证点W-2,6.2.1.12将门芯放入门体内,然后必须用布把门芯轴擦干净,放入调整垫块。,6.2.1.13将定位门盖孔与门芯轴对齐,放下门盖,对正标记,用铜棒将盖轻轻,打入门体的子口内,用手能转动门，门芯转动自如。,6.2.1.14将门杆上的调节螺丝放入弹簧室顶部的丝孔内,涂上黄油旋好。,6.2.1.15将弹簧压板、弹簧、门杆放入弹簧室，旋好门杆顶部螺母。,6.2.1.16将弹簧室两人抬起放在门体结合面上,对好拆前标记,然后带好螺丝紧牢。,6.2.1.17按拆时的记录将弹簧压紧螺栓紧好。,停工待检点H-2,6.2.1.18进行打压试验，并经有关部门负责人验收。,6.2.1.19安全阀合格后,装上手动排汽架。,见证点W-3,6.2.1.20装上拔叉.销子孔对齐,打入销子,装上开口销。,6.2.1.21用手柄启动一下门杆,上下是否灵活，门杆无卡涩现象。,6.2.1.22清扫出入口法兰，安全门就位。,51,技术标准,序号,内容,技术标准,修前数值,修后数值,记录人,1,阀体,无砂眼、无裂纹,2,螺栓,完好,3,阀杆,光滑无麻点、无划痕，磨损超过1/3应更换,4,门柄、门座,无裂纹沟槽,5,密封面,连续接触面积不低于95,52,安全阀校验记录,使用单位,设备名称要求整定压力MPa,工作介质安全阀型号,公称通径mm流道直径,制造单位,制造许可证编号压力级别范围 Mpa到 MPa,产品编号出厂日期,校验方式校验编号,校验介质校验介质温度,检查与校验,外观,检查,拆卸,检查,试验次数第一次第二次第三次,实际整定压力MPaMPaMPa,密封实验压力MPaMPaMPa,校验结论校验有效期,备注,校验：日期：校验报告编号：,53,技术协议书,安全阀在线定压仪,*电站阀门有限公司,(以下简称甲方)与,*,：*能源环境科技有限公司,（以下简称乙方）就甲方委托乙方提供安全阀平面度检测仪事宜经协商，达成如下技术协议：,第一条：安全阀平面度检测仪主要技术指标：,配用的平面平晶，经国家计量测试中心校准平面平晶工作面合格。,平面平晶工作面的平面度0.08微米。,第二条：安全阀平面度检测仪具备如下功能：,1、平面度检测仪专用灯具是国家新型专利产品，专利号：200720088752.3。采用电子镇流器具有适应范围广，使用寿命长、不受环境温度影响、灯光稳定，,2、由于低压钠灯的发光辐射光谱纯正、稳定、无杂散光，该波长光线透雾性强。,3、利用低压钠灯光源高光效的特点，提高灯具光输出效率，降低能耗。,4、根据光源的特性，灯具反射器采用抗紫外线喷塑。流线形外型，全密封，防眩光设计，增强灯具防尘、防水等级，并增加其美观性。,5、灯具检测平台采用特殊材料，国际领先的表面喷涂工艺精工制作，增强对被测工作的保护和保证检测精度。,第三条：安全阀平面度检测仪基本配置：,1、安全阀平面度检测仪专用钠灯光电装置 一套,2、安全阀平面度检测仪专用60mm平面光学平晶 一件,3、安全阀平面度检测仪专用100mm平面光学平晶 一件,4、安全阀平面度检测仪专用160mm平面光学平晶 一件,5、安全阀平面度检测仪专用环形60mm平面光学平晶 一件,6、安全阀平面度检测仪专用环形100mm平面光学平晶 一件,7、安全阀平面度检测仪专用环形160mm平面光学平晶 一件,8、安全阀平面度检测仪专用钠灯装置铝合金箱 一件,9、安全阀平面度检测仪专用平面光学平晶铝合金箱 两件,第四条：未尽事宜，双方协商解决。,第五条：本协议书一式五份，甲方三份，乙方两份。,甲方：*,电站阀门有限公司,乙方：*能源环境科技有限公司,代表：代表：,日期：日期：,54,编号：HVC/CG-QR009,合同编号：,12001,买 方：,*电站阀门有限公司,，以下简称甲方；,卖 方：,*能源环境科技有限公司,，以下简称乙方。,签订地点：,哈尔滨,经甲乙双方充分协商，特订立本合同，以便共同遵守。,产品的名称、规格型号、价款,产品名称规 格 型 号数量单价金额备注安全阀平面度检测仪HKST-T1套68000.0068000.00合计68000.00合计人民币金额（大写）：陆万捌仟元整,产品的交（提）货期限,乙方应在,2008,年,11,月,20,日前向甲方交付合同约定的产品。,第三条 质量要求、技术标准、乙方对质量负责的条件和期限,双方约定按,产品技术协议,标准执行。,第四条 货款给付方式及期限,双方约定货款的给付方式、时间为：,货到验收合格后一个月内付清货款,。,第五条 附随配件、工具,双方约定：,无,。,第六条产品的包装标准和包装物的供应,双方约定：,包装要求：纸箱包装，能保证仪器运输过程安全无损,。,第七条产品的交货方法、运费负担,本合同自,08,年,11,月,8,日起生效，合同执行期内，甲乙双方均不得随意变更或解除合同。合同如有未尽事宜，须经双方共同协商，作出补充规定，补充规定与,合同具有同等效力。本合同一式,4,份，甲乙双方各执,2,份,55,1交货方法，按下列第（1）项执行：,（1）乙方送货；,（2）乙方代运；,（3）甲方自提自运。,2乙方送货的运费由乙方负责，乙方代办托运和甲方自提的由甲方负责运费。,第八条验收,甲方自收到货物之日起,10,天内予以验收，超过期限的，推定货物或产品合格，乙方免责。,第九条违约责任,1乙方逾期交货的，每逾期一天，加扣合同价值总额,1,的违约金。,2其它责任的确定按中华人民共和国合同法及相关的法律、法规执行。,第十条不可抗力,1甲乙双方的任何一方由于不可抗力的原因不能履行合同时，应及时向对方通报不能履行或不能完全履行的理由，以减轻可能给对方造成的损失，在取得有关机构证明以后，允许延期履行、部分履行或者不履行合同，并根据情况可部分或全部免予承担违约责任。,2甲乙双方没有履行通知义务的，仍应承担相应的违约责任。,第十一条 争议处理,本合同如发生纠纷，当事人双方应当及时协商解决，协商不成时，由甲方所在地的人民法院管辖。,其它约定：,无,。,第十二条其它,其他约定事项：,双方签订的技术协议为本合同附本，具有同等法律效力。,56,安全阀安装、调整、维护和修理,57,安全阀的安装、调整、维护和修理,安全阀安装应当注意以下几点。,压力容器的安全阀最好直接装在压力容器本体的最高位置上。液化气体贮罐的安全阀必须装设在气相部位。一般可用短管与容器连接，则此安全阀短管的直径应不小于安全阀的阀径。,安全阀与容器之间一般不得装设阀门，对易燃易爆或黏性介质的容器，为了安全阀的清洗或更换方便，可装设截止阀，该截止阀在正常操作时必须全开并加铅封，避免乱动。,对易燃易爆或有毒介质的压力容器，安全阀排出的介质必须有安全装置和回收系统。杠杆式安全阀的安装必须保持铅垂位置，弹簧安全阀也最好垂直安装，以免影响其动作。安装时还应注意配合、零件的同轴度和应使各个螺栓均匀受力。,58,安全阀的安装、调整、维护和修理,安全阀的调整和修理，包括改变整定压力，应由安全阀的制造厂、制造厂授权的代表、或经专业培训取得相应资格的人员来执行。,修理安全阀所用的关键备件应由原制造厂提供；如果由授权的代理机构制造时，则应满足原零件的技术要求；所谓”关键零件”是指其设计状况对保证安全阀的性能具有关键性影响的零件，至少包括喷嘴（阀座）、阀瓣、阀瓣座、阀瓣芯、导向套、阀杆或阀杆组件、调节圈和弹簧。,如果要改变安全阀的整定压力，应向制造厂询问阀门设计对改变后工作条件的适用性。制造厂应决定是否需要调换弹簧。只有符合制造厂标准的弹簧才可使用。负责变更整定压力的机构应给阀门装上标明整定压力和其他相关参数变化的铭牌。已变更的原始标志应划掉，但应保持可辨认。,该安全阀至少应通过试验来确认其整定压力和密封性，,一个标明负责修理机构的标牌应永久地安装在安全阀上（如果负责修理的机构不是阀门的制造厂，建议将标牌紧靠制造厂铭牌安装）。阀门试验满足要求后，负责修理的机构应对所有外部调节机构进行铅封。,59,安全阀校验标准规定,60,安全阀校验标准规定,一、国家质量监督局锅炉压力容器监察局颁布的蒸汽锅炉安全技术监察规程第146条“在用锅炉的安全阀每年至少应校验一次。安全阀的校验一般应在锅炉运行状态下进行。”,61,安全阀校验标准规定,电力工业部颁布的电力工业锅炉压力容器监察规程（DL612-1996）9113 锅炉安装和大修完毕及安全阀经检修后，都应校验安全阀的起座压力。带电磁力辅助操作机构的电磁安全阀，除进行机械校验外，还应做电气回路的远方操作试验及自动回路压力继电器的操作试验。纯机械弹簧式安全阀可采用液压装置进行校验调整，一般在75%80%额定压力下进行。经液压装置调整后的安全阀，应至少对最低起座值的安全阀进行实际起座复核。9114 安全阀应定期进行放汽试验。锅炉安全阀的试验间隔不大于一个小修间隔。电磁安全阀电气回路试验每月应进行一次。各类压力容器的安全阀每年至少进行一次放汽试验。9115 锅炉运行中禁止将安全阀解列。9116 安全阀未经校验的锅炉在点火启动和在安全阀校验的过程中应有严格的防止超压措施，并在专人监督下实施。安全阀校验中，校验人员不得中途撤离现场。,62,安全阀校验标准规定,国家电力公司颁布的防止电力生产重大事故的二十五项重点要求的规定：321 严防锅炉缺水和超温超压运行，严禁在水位表数量不足(指能正确指示水位的水位表数量)、安全阀解列的状况下运行。324 锅炉超压水压试验和安全阀整定应严格按规程进行。3241 大容量锅炉超压水压试验和热态安全阀校验工作应制定专项安全技术措施，防止升压速度过快或压力、汽温失控造成超压超温现象。3242 锅炉在超压水压试验和热态安全阀整定时，严禁非试验人员进入试验现场。”,63,安全阀校验标准规定,防止压力容器爆破事故为了防止压力容器爆破事故的发生，应严格执行压力容器安全技术监察规程、电力工业锅炉压力容器监察规程(DL 6121996)、压力容器使用登记管理规则以及其他有关规定，并重点要求如下：41 防止超压。411 1 根据设备特点和系统的实际情况，制定每台压力容器的操作规程。操作规程中应明确异常工况的紧急处理方法，确保在任何工况下压力容器不超压、超温运行。412 各种压力容器安全阀应定期进行校验和排放试验。413 运行中的压力容器及其安全附件(如安全阀、排污阀、监视表计、联锁、自动装置等)应处于正常工作状态。设有自动调整和保护装置的压力容器，其保护装置的退出应经总工程师批准，保护装置退出后，实行远控操作并加强监视，且应限期恢复。414 除氧器的运行操作规程应符合电站压力式除氧器安全技术规定(能源安保11991)709号)的要求。除氧器两段抽汽之间的切换点，应根据电站压力式除氧器安全技术规定进行核算后在运行规程中明确规定，并在运行中严格执行，严禁高压汽源直接进入除氧器。4110 单元制的给水系统，除氧器上应配备不少于两只全启式安全门，并完善除氧器的自动调压和报警装置。4111 除氧器和其他压力容器安全阀的总排放能力，应能满足其在最大进汽工况下不超压。43 在役压力容器应结合设备、系统检修，按照压力容器安全技术监察规程和电力工业锅炉压力容器监察规程(DL 6121996)的规定，实行定期检验制度。,64,安全阀校验标准规定,中华人民共和国国家发展和改革委员会发布电力行业标准电站锅炉安全阀应用导则（DL/T959-2005）,8 安全阀的现场校验与调整8.1 安全阀的现场校验8.1.1 锅炉安装和大修完毕及安全阀经检修后，都应校验安全阀的整定压力。8.1.2 带电磁力或其他辅助操作机构的安全阀，除进行机械校验外,还应做电气回路的远方操作试验及自动回路压力继电器的操作试验。8.2 电站安全阀的现场校验方法一般采用在线热态校验，可分为用专门仪器（安全阀在线定压仪）校验和升压实跳校验。升压实跳校验由于工作环境恶劣，起跳次数多，会带来密封面的损坏、噪音污染和校验时的安全性等问题。8.2.1纯机械弹簧式安全阀及碟形弹簧安全阀可使用安全阀在线定压仪进行校验调整。校验调整可以在机组启动或带负荷运行的过程中（一般在6080额定压力下）进行。8.2.2 首次经安全阀在线定压仪调整后的安全阀，应对最低起跳值的安全阀进行实际起跳复核，经复核，误差值在表5规定的整定压力偏差以内时，其他使用安全阀在线定压仪校验的安全阀可不必做实跳试验。8.2.3使用的安全阀在线定压仪应保证与实跳值的误差在允许的范围内，并具有数据自动记录和处理功能，避免人为判断因素带来的误差。安全阀定压仪与被测安全阀应具有一定的安全距离。8.2.4 安全阀在线定压仪所配的压力传感器和力值传感器应定期校验。8.3 在役电站锅炉安全阀每年至少应校验一次。每一个小修周期应进行检查，必要时应进行校验或排放试验。各类压力容器的安全阀每年应至少进行一次排放试验或在线校验。8.4 安全阀一经校验合格就应加锁或加铅封，并在锅炉技术登录簿或压力容器技术档案中记录。,65,
