气路图制作及原理演示幻灯片.ppt

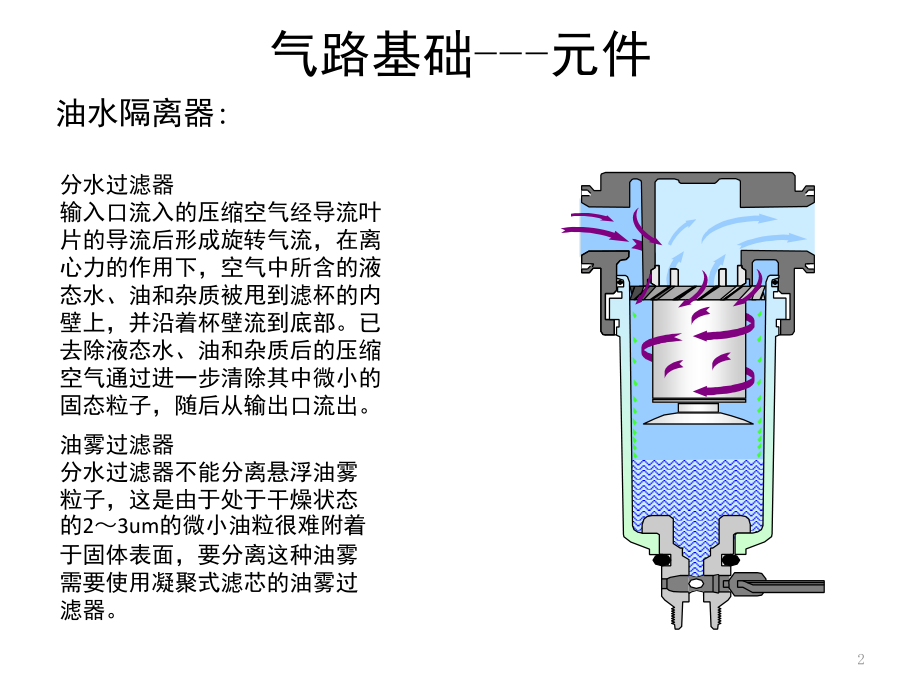

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,气路图制作及原理,2012.6.10,1,气路基础,-,元件,油水隔离器,:,分水过滤器,输入口流入的压缩空气经导流叶片的导流后形成旋转气流，在离心力的作用下，空气中所含的液态水、油和杂质被甩到滤杯的内壁上，并沿着杯壁流到底部。已去除液态水、油和杂质后的压缩空气通过进一步清除其中微小的固态粒子，随后从输出口流出。,油雾过滤器,分水过滤器不能分离悬浮油雾粒子，这是由于处于干燥状态的,2,3um,的微小油粒很难附着于固体表面，要分离这种油雾需要使用凝聚式滤芯的油雾过滤器。,2,气路基础,-,元件,减压阀,(,调压阀,):,减压阀的作用是将较高的输入压力调到规定的输出压力，并能保持输出压力稳定，不受空气流量变化及气源压力波动的影响。,工作原理,若顺时针旋转调节手柄，调压弹簧被压缩，,推动膜片和阀杆下移，进气阀门打开，在输出,口有气压输出。同时，输出气压经反馈导管作,用在膜片上产生向上的推力，该推力与调压弹,簧作用力相平衡时，阀便有稳定的压力输出。,若输出压力超过调定值，则膜片离开平衡位置,而向上变形，使得溢流阀打开，多余的空气经,溢流阀口排入大气。当输出压力降至调定值时，,溢流阀关闭，膜片上的受力保持平衡状态。,3,气路基础,-,元件,节流阀,:,节流阀是依靠改变阀的流通面积来调节流量的。,真空发生器,:,真空发生器的工作原理是利用喷管高速喷射压缩空气,在喷管出口形成射流,产生卷吸流动,.,在卷吸作用下,使得喷管出口周围的空气不断地被抽吸走,使吸附腔内的压力降至大气压以下,形成一定真空度,.,4,气路基础,-,元件,电磁阀,:,5,气路基础,-,元件,6,气路基础,-,元件,气缸,:,1 缓冲密封圈,2,磁环,3,缓冲套,4,缸筒,5,导向套,6,防尘圈,7,前端盖,8,前气口,9,磁性开关,10,活塞杆,11,耐磨环,12,活塞密封圈,13,后端盖,14,缓冲调节螺栓,7,气路基础,-,回路,8,气路基础,-,回路,9,气路基础,-,回路,10,气路图绘制,开始,设置图纸,元件布局,布线、调整,存盘、打印,结束,报表输出,11,气路图绘制,12,气路图绘制,JM-607,13,气路图绘制,JM-908,14,
