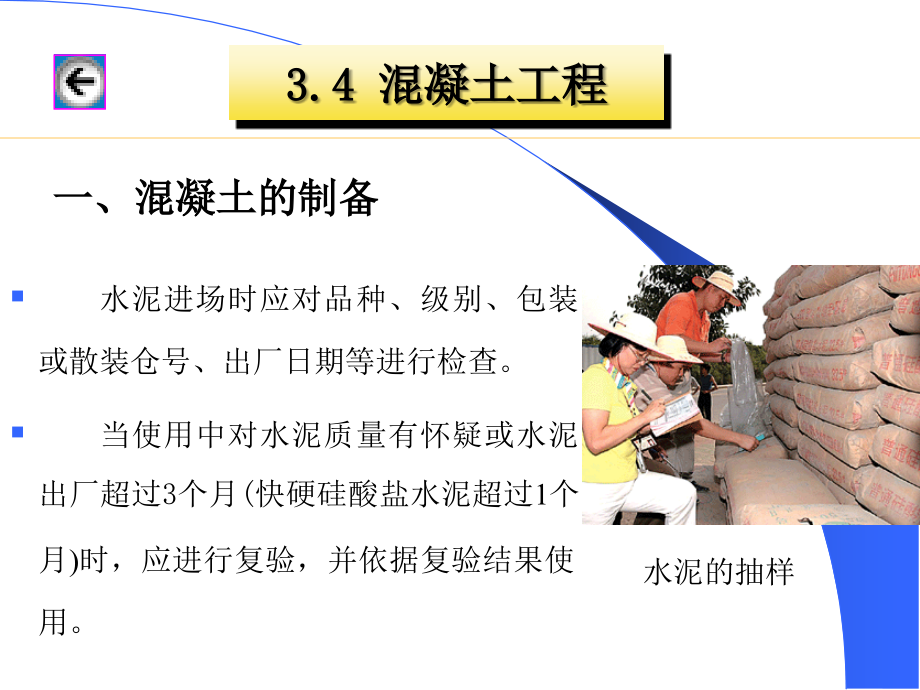

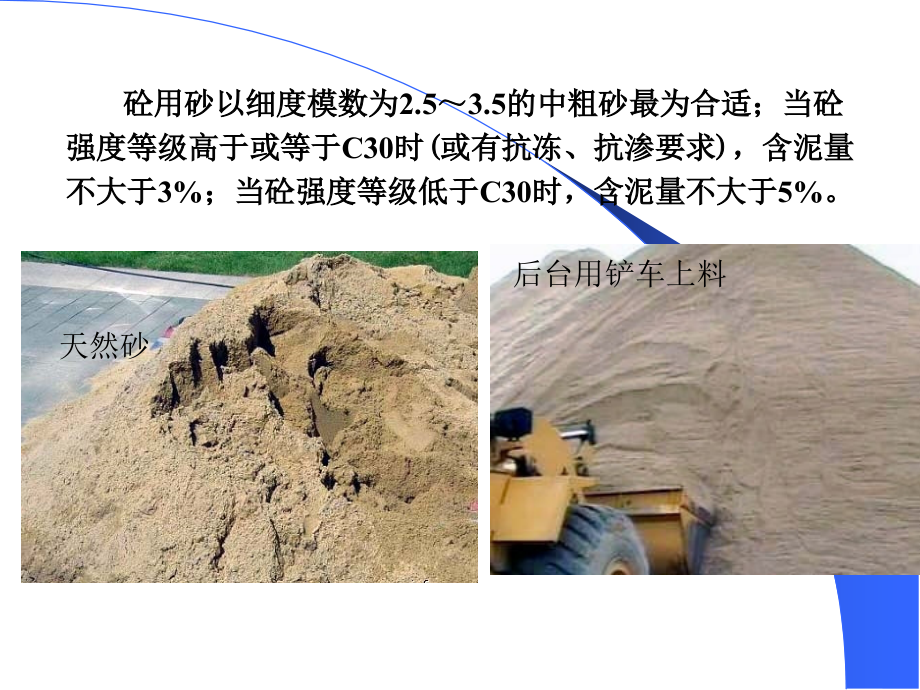

,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,3.4,混凝土工程,一、混凝土的制备,水泥进场时应对品种、级别、包装或散装仓号、出厂日期等进行检查。,当使用中对水泥质量有怀疑或水泥出厂超过3个月(快硬硅酸盐水泥超过,1,个月,),时，应进行复验，并依据复验结果使用。,水泥的抽样,1,砼用砂以细度模数为,2.5,3.5,的,中粗砂最为合适,；当砼强度等级高于或等于,C30,时,(,或有抗冻、抗渗要求,),，,含泥量不大于,3%,；当砼强度等级低于,C30,时，,含泥量不大于,5%,。,天然砂,后台用铲车上料,2,常用石子有卵石和碎石。卵石砼水泥用量少，强度偏低；碎石砼水泥用量大，强度较高。,天然卵石 人工碎石,3,砼的制备方法，除零星分散且用于非重要部位的可采用人工拌制外，均应采用机械搅拌。砼搅拌机按其搅拌原理分为自落式和强制式两类：,搅拌机选择,砼拌合料在鼓筒内作自由落体式翻转搅拌，适宜搅拌塑性砼和低流动性砼。搅拌力量小、动力消耗大、效率低，正日益被强制式搅拌机所取代。,自落式锥形反转出料搅拌机,共,60,页,第,27,页,自落式搅拌机,4,强制式搅拌机,砼拌合料搅拌作用强烈，适宜搅拌,干硬性砼,和,轻骨料砼,。搅拌质量好、速度快、生产效率高、操作简便安全，但机件磨损较严重。强制式搅拌机有,立轴,和,卧轴,之分，立轴式不宜用于搅拌流动性大的砼。卧轴式搅拌机具有适用范围广、搅拌时间短、搅拌质量好等优点，是大力推广的机型。,强制式搅拌机,5,方圆,JS2000B,双螺旋砼搅拌机,2000L,，是大中型搅拌,站的配套主机,柳工,JS500C,双卧轴强制式砼搅拌机,每盘出料,500L,，理论产量,21,25m,3,/h,，可搅拌干硬性、塑性、流动性、轻骨料砼和各种砂浆,方圆,JD350,单卧轴砼搅拌,为单卧轴强制式搅拌机，,每盘出料,350L,，可搅拌塑性、半干硬性、干硬性砼和砂浆，适用一般建筑工地、道路、桥,梁工程及砼构件厂。,共,60,页,第,30,页,6,自落式搅拌机,原理：将物料提高到一定高度后，利用重力作用自由 下落，将物料混合均匀。,适用：一般适用于塑性混凝土（坍落度较大的砼,）,7,强制式搅拌机,立轴式,卧轴式,8,二,.,混凝土运输,砼地面水平运输：,分为,间歇式运输机具,(,手推车、机动翻斗车、自卸汽车、搅拌运输车,),和,连续式运输机具,(,皮带运输机、砼泵等,),。,独轮手推车 双轮手推车,D500,型 重载型,小型机动翻斗车 液压翻斗车,4.3,砼的运输,共,60,页,第,42,页,9,砼搅拌运输车是一种,长距离输送砼的高效机械,，适用于建有砼集中搅拌站的砼输送，容量一般为,6,12m,3,。,运输途中搅拌筒以,2,4r/min,的转速搅动筒内砼拌合料,，以保证砼在长途运输中不致,离析,；在远距离运输时可将砼干料装入筒内，在运输途中加水搅拌，整个运输途中拌筒的总转数应控制在,300,转以内。,砼搅拌运输车,三一重工,SY,系列砼搅拌运输车,(6,9m,3,),4.3,砼的运输,共,60,页,第,43,页,10,混凝土搅拌运输车,11,混凝土搅拌运输车,12,砼垂直运输,砼垂直运输机具主要是各类,井架、提升机、塔吊,和,砼输送泵,等。,吊斗进行砼垂直运输,吊斗进行砼垂直运输,13,9,方,立,罐,6,方,卧,罐,吊斗将砼,直接卸入模板内,14,混凝土布料车,15,砼输送泵,可一次完成水平及垂直输送，将砼直接输送至浇筑地点，是一种,高效的砼运输和浇筑机具,。我国目前主要采用,活塞泵,，,液压驱动,。,液压活塞式砼泵工作原理图,16,三、砼浇筑与振捣,1.,一般规定,砼须在初凝前浇筑,砼浇筑时的自由倾落高度,：,对于素砼或少筋砼，由料斗、漏斗进行浇筑时，倾落高度不超过,2m,；对竖向结构,(,柱、墙,),倾落高度不超过,3m,；对于配筋较密或不便于捣实的结构倾落高度不超过,60cm,。否则应采用,串筒、溜槽,和,振动串筒,下料，以防产生离析。,浇筑竖向结构砼前，底部应先浇入,50,100mm,厚与砼成分相同的水泥砂浆，以避免产生,蜂窝、麻面,及,烂根,现象；,项次,结 构 种 类,坍落度,1,基础或地面等的垫层、无配筋的厚大结构,(,挡土墙、基础或厚大的块体,),或配筋稀疏的结构,10,30,2,板、梁及大、中型截面的柱子等,30,60,3,配筋密列的结构,(,薄壁、斗仓、筒仓、细柱等,),50,70,4,配筋特密的结构,70,90,砼浇筑时的坍落度,(mm),砼浇筑前坍落度测定,捣实砼的方法,浇筑层的厚度,插入式振捣,振捣器作用部分,长度的,1.25,倍,表面振动,200,人工捣固,在基础、无筋砼或配筋稀疏的结构中,250,在梁、墙板、柱结构中,200,在配筋密列的结构中,150,轻骨料砼,插入式振捣器,300,表面振动,(,振动时需加荷,),200,（,4,）,砼的分层厚度,为使砼振捣密实，砼必须分层浇筑。其浇筑层厚度见下表：,砼浇筑层厚度,（,mm,）,砼强度等级,气温,25,0,C,25,0,C,C30,及,C30,以下,210,180,C30,以上,180,150,砼运输、浇筑和间隙的允许时间（,min,）,（,5,）砼浇筑的允许间歇时间,砼浇筑应,连续进行,，砼运输、浇筑及间隙的全部不得超过下表的规定,.,否则，应留设施工缝。,1.1,混凝土浇筑,共,50,页,第,6,页,施工缝的留设,施工缝宜留在结构受剪力较小且便于施工的部位。,1,）柱子应留,水平缝,，柱子施工缝宜留在,基础的顶面,、,梁或吊车梁牛腿的下面,、,吊车梁的上面,、,无梁楼板柱帽的下面,。,柱子留设施工缝的位置,施工缝留在基础顶面,施工缝留在梁底下面,21,2,）和板连成整体的大断面梁，施工缝留在,板底以下,20,30mm,处,；当板下有梁托时，留在,梁托下面,；,4,）有主次梁的楼板宜顺着次梁方向浇筑，施工缝应留在,次梁跨度的中间,1/3,范围内,；,5,）墙体的施工缝可留在,门洞口过梁跨中,1/3,范围内,，也可留在,纵横墙的交接处,；,6,）双向受力楼板、大体积砼结构、拱、蓄水池、多层刚架的施工缝应,按设计要求留置施工缝,。,3,）单向板的施工缝留在,平行于板的短边的任何位置,；,肋形楼盖施工缝位置,1.1,混凝土浇筑,共,50,页,第,8,页,22,2,.,混凝土的振捣,23,24,25,26,3,.,后浇带的设置,后浇带的间距由设计确定,一般为,30m,，后浇带的,保留时间一般为,40d,，,最少应为,28d,，后浇带宽度一般为,80,100cm,，后浇带处的钢筋不宜断开。,平接式 企口式 台阶式,地下室后浇带,的留设,27,1.1,混凝土浇筑,在每一施工层中，应先浇筑柱或墙。在每一施工段中的柱或墙应连续浇筑到顶。每排柱子由外向内按对称原则进行浇筑，以防柱子模板连续受侧推力而倾斜。柱、墙浇筑完毕后应停歇,1,1.5h,，使混凝土获得初步沉实后，再浇筑梁、板混凝土。,梁和板的混凝土应同时浇筑，以便结合成整体，浇筑时从一端开始向前推进。当梁的高度大于,1m,时，可单独浇筑，施工缝可留在板底以下,20,30mm,处。,共,50,页,第,12,页,4,.,多层钢筋混凝土框架结构,的浇筑,28,梁、板同时浇筑方法示意,砼倾倒方向,梁板砼的浇,筑应由远而,近，砼的倾,倒方向与浇,筑方向相反,!,29,5.,大体积砼的浇筑方法,烟囱基础大体积砼浇筑,筏板基础大体积砼浇筑,30,浇筑方案,全面分层法 斜面分层法 分段分层法,第一层全面浇筑完毕，在初凝前回来浇筑第二层，施工时从短边开始，沿长边逐层进行。适用于平面尺寸不大的基础。,砼从底层开始浇筑，进行一定距离后回来浇筑第二层，依次向前浇筑以上各层。适用于厚度不大而面积或长度较大的基础。,浇筑工作从浇筑层的下端开始，逐渐上移。适用于基础的长度超过厚度的三倍的基础。,31,常用的大体积砼施工措施有：,选用,低水化热的水泥,，如矿渣水泥、火山灰或粉煤灰水泥；,掺,缓凝剂,或,缓凝型减水剂,，也可掺入,适量粉煤灰等外掺料,；,降低砼,入模温度,，减少,浇筑层厚度，,降低砼,浇筑速度,，必要时在砼内部,埋设冷却水管,，用循环水来降低砼温度；,采用,中粗砂,和,大粒径、级配良好的石子,，尽量减少砼的,用水量,；,三门核电,1,号机组核岛,底板筏基混凝土浇筑,32,加强砼的,保湿、保温,，采取在砼表面,覆盖保温材料,或,蓄水养护,，减少砼表面的热扩散；,与设计方协商，设置“,后浇带,”,。,大体积砼浇筑前温度计预埋,一线通,大体积砼电脑测温系统的现场数据采集器,温差现场测量,1.1,混凝土浇筑,共,50,页,第,18,页,33,导管法,水下浇筑砼施工示意,2,导管就位,1.1,混凝土浇筑,1,安放导管,导管组成 导管注满砼 浇筑过程中,共,50,页,第,20,页,水下砼的浇筑目前常用“,导管法,”。方法是利用导管输送砼使之与水隔离，依靠管中砼的自重，压管口周围的砼在已浇筑的砼内部流动、扩散，以完成砼的浇筑工作。,6.,水下砼的浇筑方法,34,3,料斗贮料,4,连续浇注,5,提升导管,1.1,混凝土浇筑,共,50,页,第,21,页,35,四、混凝土养护,定义：,在自然气温条件下,(,高于,+5,0,C,),采取,覆盖浇水,养护或,塑料薄膜,养护。,1.,自然养护,是在砼浇筑完毕后的,3,12h,内用,草帘、麻袋、锯末,等将砼,覆盖,，,浇水保持湿润,，普通水泥、硅酸盐水泥和矿渣水泥拌制的砼养护,不少于,7d,，掺用缓凝型外加剂和抗渗砼养护,不少,于,14d,；当气温在,15,0,C,以上时，在砼浇筑后的最初,3d,，白天至少每,3h,浇水一次,夜间应浇水两次，以后每昼夜浇水三次左右。高温或干燥气候应适当增加浇水次数。,当日平均气温低于,5,0,C,时，不得浇水。,36,对于地坪、楼屋面板等大面积结构可采用蓄水养护；对于贮水池一类工程可在拆除内模后采取注水养护；对于地下基础工程可采取覆土养护。,2.1,自然养护,预制构件浇水养护 基础工程的覆土养护,共,50,页,第,33,页,37,是以塑料薄膜为覆盖物，使砼与,空气隔绝,，水分不再,蒸发,，,水泥靠砼中的水分完成水化作用而凝结硬化,。,它改善施工条件，节省人工，节约用水，保证砼的养护质量。保湿养护可分为,塑料布养护,和,喷涂塑料薄膜养生液养护,。,排桩的保湿养护 框架柱的保湿养护,2.,塑料薄膜保湿养护,38,3.,加热养护,是通过,对砼加热来加速其强度的增长,，加热养护的方法很多,常用的有,蒸汽养护、热膜养护、太阳能养护,等。,2,混凝土养护,蒸汽养护,T,梁蒸汽养护,共,50,页,第,35,页,39,施工中的检查：,对砼拌制和浇筑过程中所用材料的,质量,及,用量,、搅拌及浇筑地点的,坍落度,的检查，每工作班内至少检查,2,次,;,对执行,砼搅拌制度,及,现场振捣质量,也应随时检查。,施工后的检查：,对已完成砼进行,外观质量,及强度检查，有抗冻、抗渗要求的砼进行,抗冻抗渗性能检查,。,观察砼搅拌质量 观察出机砼和易性 控制楼面砼面层施工质量,共,50,页,第,36,页,五、砼质量检验,40,砼外观质量检查,砼结构拆模后，应从外观上检查其表面有无麻面、蜂窝、孔洞、露筋、缺棱掉角、缝隙夹层等缺陷，外形尺寸是否超过规范允许偏差。,砼梁柱接头 砼电梯井墙 砼园柱,41,常见的砼成型质量缺陷,剪力墙烂根,负筋严重偏位,墙体蜂窝 露 筋 柱子烂根,42,蜂窝,43,44,蜂窝,45,孔洞,46,砼成品质量保护措施,砼楼梯护角保护,确保成品不被破坏,电梯井成品,阳角保护,砼柱成品保护,47,砼非破损检验：,采用,钻芯取样,或,回弹法,、,超声回弹综合法,等,非破损检验,方法，按有关规定进行,强度推定,。,回弹法检测,数字回弹仪,砼结构钻芯取样,超声回弹,综合法检测,非金属,超声检测仪,48,
