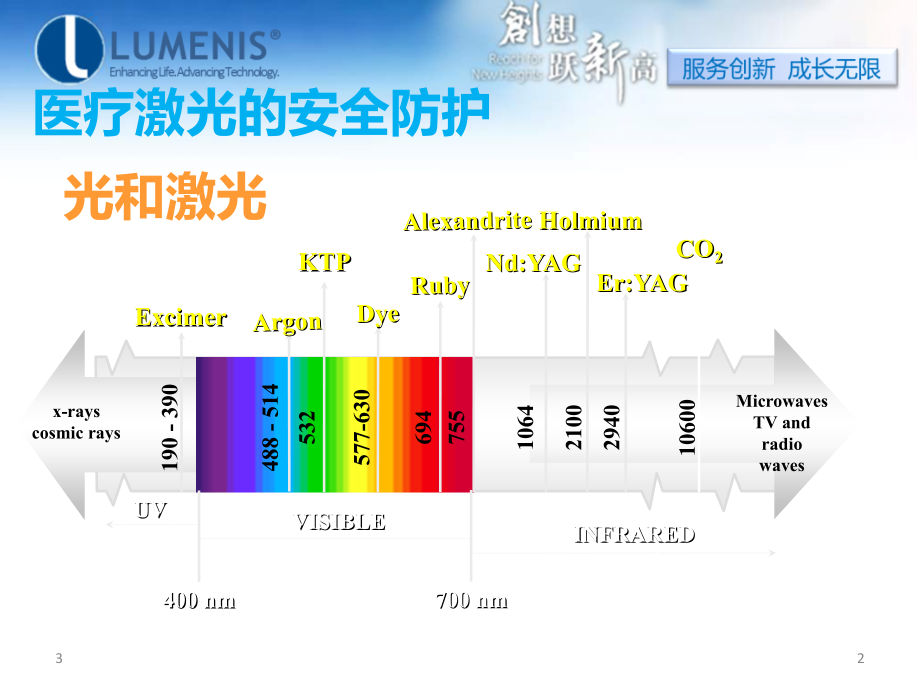

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,3,1,3,医疗激光的安全防护、日常保养与维护,科医人公司,:,金利强,2014-06-20,3,2,x-rays,cosmic rays,Microwaves,TV and,radio,waves,Excimer,Argon,KTP,Dye,Ruby,Alexandrite,Nd:YAG,Er:YAG,CO,2,190-390,488-514,532,577-630,755,694,1064,2940,10600,UV,VISIBLE,INFRARED,400 nm,700 nm,Holmium,2100,光和激光,医疗激光的安全防护,激光产品的分类,1,类激光,：其连续波功率很小，只达微瓦或亚微瓦级，正常运行条件下不会产生危害，一般不必采取防范措施。,例如,:,激光打印机，,CD,播放器，光驱等。,3,FY13 China Service Work Plan,4/29/2025,激光产品的分类,2,类激光,：功率为,(0.1-1)mW,，仍属小功率范围，可以用肉眼观察。其输出剂量不超过,1,类激光源的最大允许辐射剂量，虽不是绝对安全的，但眼睛对这类激光源看久了会自动生厌（眨眼）而自我保护。,例如：游戏用激光枪、,激光棒及条码扫描器等。,4,FY13 China Service Work Plan,4/29/2025,激光产品的分类,3A,类激光,：其连续波输出功率达（,1-5,）,mW,，通常应加防护措施，其工作区及激光源本身均应挂相应的警告标记，另外，利用光学仪器直视这类激光源会对眼睛带来危害，也应加强防护。,例如：激光棒及直线校,准仪器。,5,FY13 China Service Work Plan,4/29/2025,激光产品的分类,3B,类激光,：其输出功率为（,5-500,）,mW,，直接靠近这类激光源会对身体有危害；通过漫反射器观看这类激光源，距离在,150mm,以上。观看时间短于,10s,则是安全的。此类激光源应设警告标记。,例如：用于物理治疗的激光治疗仪等,。,6,FY13 China Service Work Plan,4/29/2025,激光产品的分类,4,类激光,：激光输出功率在,0.5W,以上，即使通过漫反射也有可能引起危害，会灼伤皮肤，引燃可燃物。用户操作这类激光源时应特别小心。这类激光源应配备明显的警告标记。,例如,:,大功率激光表演机、激光,工业加工机、激光治疗机等,。,7,FY13 China Service Work Plan,4/29/2025,眼睛,紫外辐射,C,（,180nm-280nm,）：光致角膜炎,紫外辐射,B,（,280nm-315nm,）：光致角膜炎,紫外辐射,A,（,315nm-400nm,）：光化学反应,可见光（,400nm-700nm,）：光化学和热效应所致的视网膜损伤,红外辐射,A,（,700nm-1400nm,）：白内障、视网膜灼伤,红外辐射,B,（,1400nm-3000nm,）：白内障、水分蒸发、角膜灼伤,红外辐射,C,（,3000nm-1mm,）：仅为角膜灼伤,激光辐射对生物组织的基本影响,8,FY13 China Service Work Plan,4/29/2025,皮肤,紫外辐射,C,（,180nm-280nm,）：红斑（阳光灼伤）、加速皮肤的老化、色素沉着,紫外辐射,B,（,280nm-315nm,）：色素沉着、暗色、光敏感作用、皮肤灼伤,紫外辐射,A,（,315nm-400nm,）：暗色、光敏感作用、皮肤灼伤,可见光（,400nm-700nm,）：暗色、光敏感作用、皮肤灼伤,红外辐射,A,（,700nm-1400nm,）：皮肤灼伤,红外辐射,B,（,1400nm-3000nm,）：皮肤灼伤,红外辐射,C,（,3000nm-1mm,）：皮肤灼伤,激光辐射对生物组织的基本影响,9,FY13 China Service Work Plan,4/29/2025,激光辐射对眼睛的危害,激光对视觉的伤害是激光产品最大的潜在危害,10,FY13 China Service Work Plan,4/29/2025,激光辐射对眼睛的危害,不同激光波长对眼睛的伤害,a),可见光及近红外激光：视网膜损失，可导致失明,b),远红外激光：角膜损伤，引起角膜炎和结膜炎,c),紫外激光：角膜和晶状体吸收，可致晶状体及角膜混浊。,11,FY13 China Service Work Plan,4/29/2025,用户安全防护措施,人员培训：对操作激光器的工作人员进行教育和培训。,a),熟悉激光系统整个工作过程,b),做好个人防护,c),正确执行危害控制程序,d),正确使用警告标记,e),建立事故报告程序,f),了解激光对眼和皮肤的生物效应,12,FY13 China Service Work Plan,4/29/2025,用户安全防护措施,工程技术管理,a),管理使用激光器必须由,专业（职）人员,来进行，未经培训教育人员不得擅自开启使用激光器。,b),在激光设备的触发系统上装设,联锁钥匙开关,，确保只有用钥匙打开联锁开关以后才能触发启动，拔出钥匙就不能启动。,c),对于安放激光器的,高度,，激光束路径应避开正常人站立或坐着时的眼睛的水平位置，眼睛的视轴不能与出光口平行,13,FY13 China Service Work Plan,4/29/2025,用户安全防护措施,眼睛的保护,a),在采取以上措施以后，人眼还可能受到超安全标准值的激光照射时，必须根据此类激光器的波长，选用,光密度合适的防护眼镜,加强保护眼睛。,b),不能完全依赖防护镜，即使佩带防护镜也,不能直视,激光束。,14,FY13 China Service Work Plan,4/29/2025,用户安全防护措施,皮肤的保护,a),穿长袖的，由防燃材料制成的工作服。,b),激光受控区域，安装由防燃材料制成并且表面涂敷黑色或蓝色硅材料的幕帘和隔光板吸收紫外辐射并阻挡红外线。,15,FY13 China Service Work Plan,4/29/2025,用户安全防护措施,正确使用各类警示、安全标记,a),在激光医学设备外壳和操作面板的显眼位置张贴警告标记，根据激光器的具体危害程度的大小采用符合标准的标记，以醒目为好。,b)3B,类和,4,类激光医学产品工作区或其防护围封的入口处，宜加贴相应的警告标志。,16,FY13 China Service Work Plan,4/29/2025,激光辐射警告标记,17,FY13 China Service Work Plan,4/29/2025,激光说明标记,黄底、黑框的长方形，黑框内有说明文字。,18,FY13 China Service Work Plan,4/29/2025,激光辐射窗口标记,黄底、黑框的长方形，黑框内有“激光窗口”文字。每台,3B,类和,4,类激光产品应在有激光辐射的窗口附近贴有以下标记。,19,FY13 China Service Work Plan,4/29/2025,激光防护眼镜的选择,激光防护眼镜选择指导,1,、激光器特性：激光器的输出波长、功率密度。,2,、光密度,Optical Density(OD),：,OD,数值越大，激光防护眼镜的防护能力越强。,3,、可见光透过率,Visible Light Transmittance(VLT),：,VLT,数值低于,20%,，激光防护眼镜需要在良好照明的环境中进行使用。,4,、镜框,Frame,：是否佩戴近视眼镜、面部轮廓,20,FY13 China Service Work Plan,4/29/2025,激光防护眼镜的光学密度要求,美国激光安全标准,ANSI Z136.1,通过光密度,(OD,Optical Density),来进行衡量。光密度,OD,与透过率,T,之间的逻辑关系：,D=-log10 T,光密度,Optical Density,透过率,Transmission%,衰减系数,Attenuation Factor,0,100%,1,1,10%,10,2,1%,100,3,0.1%,1000,4,0.01%,10000,5,0.001%,100000,6,0.0001%,1000000,7,0.00001%,10000000,21,FY13 China Service Work Plan,4/29/2025,22,激光设备的基本构成,环境要求,保养的重要性,激光光学系统清洁与调整,机器功能检测,冷却循环系统检查,定期更换易损件,医用激光日常保养及维护,FY13 China Service Work Plan,4/29/2025,能量检测,晶体,控制部分,供电部分,flash lamp,冷却装置,输出传导装置：各种镜片、光纤,操作面板,脚踏,lamp drive,command,pulse energy,feedback,HR,OC,瞄准光,pulse energy,and rate request,fire,request,激光设备的基本构成,23,FY13 China Service Work Plan,4/29/2025,24,环境要求,温湿度要求：,门诊设备基本要求,保持室温,11,至,25,之间,，,须要配备空调,。半导体激光当温度低于或高于额定时会报温度错误，一般要求在开机之前半小时将室内温度控制到要求范围之内。,相对湿度在以下，如果不能满足，必须装配除湿机,。,电气安全：,供电要求,25 A,230 VAC 10%,，大型设备如准分子需配备,UPS,，零线尽量不要有电压漂移，保护地必须与电源线分离,并提供带漏电保护的,C25A,断路保护开关。,墙壁表面应粗糙，不宜太光，以免反光太强,。,此外灰尘以及挥发性气体均会对镜片造成一定的损耗，降低激光输出效率，在装机及定期养护时，除尘都是重要的工作。,FY13 China Service Work Plan,4/29/2025,25,准分子手术室温湿度,FY13 China Service Work Plan,4/29/2025,钬激光的环境要求,26,FY13 China Service Work Plan,4/29/2025,为什么要做保养？,修复性的保养,：修复外界影响造成偏差,1-,光路的累积误差,2-,灰尘对光路的影响,3-,正常的能量偏移校准,预防性的保养,：防患于未然,1-,冷却系统的检查,2-,提前防范一些故障,27,FY13 China Service Work Plan,4/29/2025,精密的光路头,Rear high reflector,Second Relay mirror,Front Output Coupler,Servo mirror,First Relay mirror,1,4,Head board(Dual Solenoid PCB),Wedge mirror,Servo PCB,Beam dump,Blast Shield,28,FY13 China Service Work Plan,4/29/2025,准分子复杂的光路,3,29,基本上光路系统都有两个特点：镜片多和精度高，所以容易受外界温湿度的影响。,光路偏差的累积会大大降低传输效率，对机器本身造成更大的输出负荷，如不及时修复，将会减少机器的使用寿命。,镜片的传输效率会因灰尘而迅速损耗，如聚焦镜，各种反射镜，必须定期除灰以保证传输效率的稳定。,3,30,准分子的能量校准,定期的能量校准是必需的，不仅可以修复已经存在的能量问题，也能掌控机器的运行状态，最重要的是能发现一些有可能出现的错误，如能量的波动等，降低在术中出故障的概率。,3,31,32,光路的调整,在激光系统中，如果光路偏移到标准范围以外，不但会导致能量衰减甚至还会损坏其他器件，例如钬激光的光纤。,在保养过程中会用专用的工具对整个光路进行检查，对不符合要求的光路及时进行光路调整,。,FY13 China Service Work Plan,4/29/2025,预防性的维护,定期给风扇除灰，更换防尘垫、滤芯、冷却液等,33,FY13 China Service Work Plan,4/29/2025,检查光纤,光纤检测镜,34,FY13 China Service Work Plan,4/29/2025,35,防患于未然,如漏水、漏电、异响等,机器历史记录的查看,FY13 China Service Work Plan,4/29/2025,36,维护注意事项：,只有在电源线拔下时才可以进行常规的清洁与消毒。,用半干软布和中性清洁剂对部件表面进行日常清洁处理。,清洁激光器表面时，要确保清洁液体不要渗入设备内，否则会导致设备损坏。,注意保护光纤，不要对它过度弯折和挤压。,FY13 China Service Work Plan,4/29/2025,37,光学系统的清洁要求,工程师在保养过程中会采取避免损害镜片和进一步污染的方法。比如：先应用空气球将元件表面的浮物吹掉，再用丙酮或甲醇对镜片作清洁。在清洁的过程中千万不要用裸指接触镜片，应带上指套或橡胶手套，并且只能拿着镜片边缘，不要用犀利器械以免引起镜片表面刮伤。,FY13 China Service Work Plan,4/29/2025,38,外围光路的清洁,FY13 China Service Work Plan,4/29/2025,钬激光光纤的消毒,1-,只能熏，不能蒸,2-,浸泡,3-,低温等离子消毒,4-,碘伏,&,酒精擦拭也可以，但不符合规范,注意保护好光纤端面，不要吸附氧化层,39,FY13 China Service Work Plan,4/29/2025,40,机器功能的检测,能量检测,保养时我们会用专用能量表对激光器实际输出能量进行测量，以保证输出能量的安全可靠，避免能量偏低而导致的治疗效果不理想，或者能量过高而带来的不必要的损伤甚至是医疗纠纷,。,FY13 China Service Work Plan,4/29/2025,41,FY13 China Service Work Plan,4/29/2025,42,光斑的检查,FY13 China Service Work Plan,4/29/2025,多波长激光检测输出波形,3,43,532,眼底激光检测能量,3,44,45,做保养时定期更换一些需要更换的备件,FY13 China Service Work Plan,4/29/2025,Deionizer filterP/N 0638-763-01,1,m filterP/N 0638-729-01,To be replaced once a year,滤芯需一年更换一次！,46,FY13 China Service Work Plan,4/29/2025,47,FY13 China Service Work Plan,4/29/2025,48,FY13 China Service Work Plan,4/29/2025,49,FY13 China Service Work Plan,4/29/2025,错误处理,50,FY13 China Service Work Plan,4/29/2025,Devoted,全心全力，始终如一,Innovative,创新进取，为您而变,Trustworthy,安心无忧，值得信赖,免费服务热线,：,800(400)-820-5811,Email:,8008205811,51,4/29/2025,3,52,THANKS,
