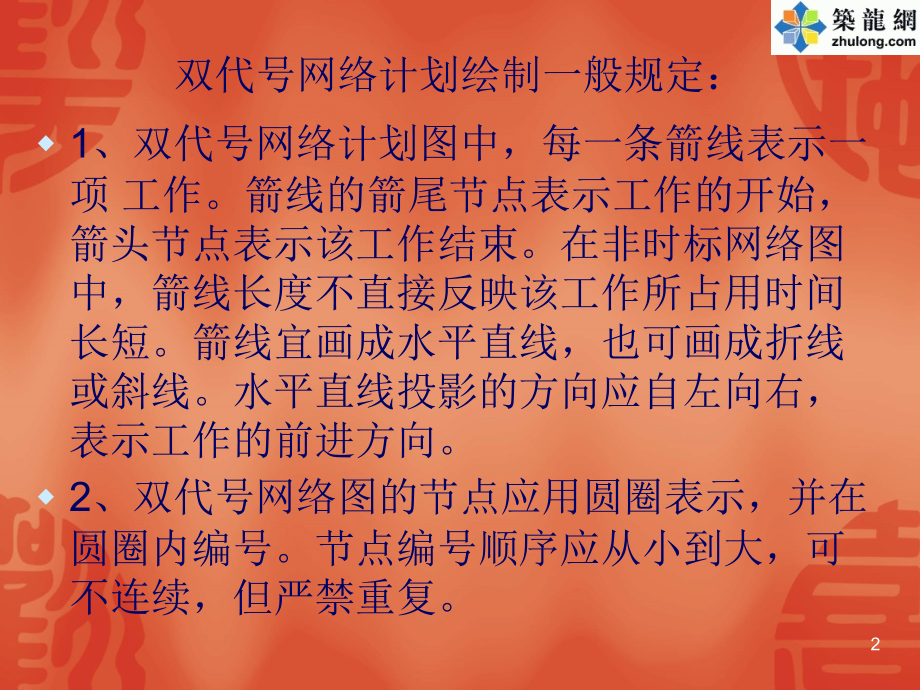

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,双代号网络图绘制规则,1,双代号网络计划绘制一般规定：,1、双代号网络计划图中，每一条箭线表示一 项 工作。箭线的箭尾节点表示工作的开始，箭头节点表示该工作结束。在非时标网络图中，箭线长度不直接反映该工作所占用时间长短。箭线宜画成水平直线，也可画成折线或斜线。水平直线投影的方向应自左向右，表示工作的前进方向。,2、双代号网络图的节点应用圆圈表示，并在圆圈内编号。节点编号顺序应从小到大，可不连续，但严禁重复。,2,3、双代号网络图中，一项工作应只有唯一的一条箭线和相应一对节点编号，箭尾的节点编号应小于箭头的节点编号。,4、双代号网络图中的虚箭线，表示一项虚工作，其表示形式可垂直方向向上或向下，也可水平方向向右。,5、双代号网络计划中一项工作的基本表示方法应以箭线表示工作，工作名称应标注在箭线之上，持续时间应标注在箭线之下。,3,6、工作之间的逻辑关系可包括工艺关系和组织关系，在网络图中均表现为工作之间的先后顺序。,7、双代号网络图中，各条线路的名称可用该线路上节点的编号自小到大依次记述。,4,绘制双代号网络图的基本规则,1、绘制双代号网络图必须正确表达已定的逻辑关系。,5,逻辑关系错误表示,6,正确表示,7,错误表示：,正确表示：,8,2、双代号网络图中，严禁出现循环网络,9,3、双代号网络图中，在节点之间严禁出现没有箭头或双箭头的连线。,4、在双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线。,10,5、当双代号网络图的某些结点有多条内项线或多条外项线时，在不违反“一项工作应只有唯一的一条箭线和相应的一对结点编号”的规定前提下，可使用母线法绘制。当箭线线型不同时，可在母线上引出的支线上标出。,11,母线表示方法,母线表示方法,12,6、绘制网络图时，箭线不宜交叉，当交叉不可避免时，可用过桥法或指向法,暗桥法,指向法,13,7、双代号网络图中应只有一个起点节点；在不分期完成任务的网络图中，应只有一个终点节点；其他节点均应是中间节点,14,双代号时标网络计划,1、双代号网络计划是以时间坐标为尺度编制的双代号网络计划。.,2、时标网络计划绘制在时标计划表上的。时标的时间单位是根据需要，在编制网络计划之前确定的，可以是天、周、月等，时间可标注在底部或顶部，时标的单位必须注明。必要时可以在顶部时标之上或底部时标之下加注日历的对应时间。时标计划表中部的刻度线宜为细线。,15,3、时标网络计划的工作，以实箭线表示，自由时差以波形线表示，虚工作以需箭线表示。当实箭线之后有波形线且其末端有垂直部分时，其垂直部分用实线绘制，当虚箭线有时差且末端有垂直部分时，其垂直部分用虚线绘制。,16,4、绘图的基本要求,（1）时间长度是以所有符号在时标表上的水平位置及其水平投影长度表示的，与其所代表的时间值相对应。,（2）节点的中心线必须对准时标的刻度线。,（3）虚工作必须以垂直虚箭线表示，有时差时加波型线表示。,（4）时标网络计划宜按最早时间编制，不宜按最迟时间编制。,（5）时标网络计划编制前，必须先绘制无时标网络计划。,17,5、关键线路,（1）关键线路是自始至终全部由关键工作组成的线路，关键线路上总的工作持续时间最长的线路。时标网络计划中关键线路自始至终不出现波型线的线路。可有多条,（2）关键工作是网络计划中总时差最小的工作。当计划工期等于计算工期时，这个“最小值”为0；当计划工期大于计算工期时，这个“最小值”为正；当计划工期小于计算工期时，这个“最小值”为负。,（3）关键线路上的箭线应用粗线或双线或彩线标注。,18,19,
