园林模型制作优秀课件.ppt

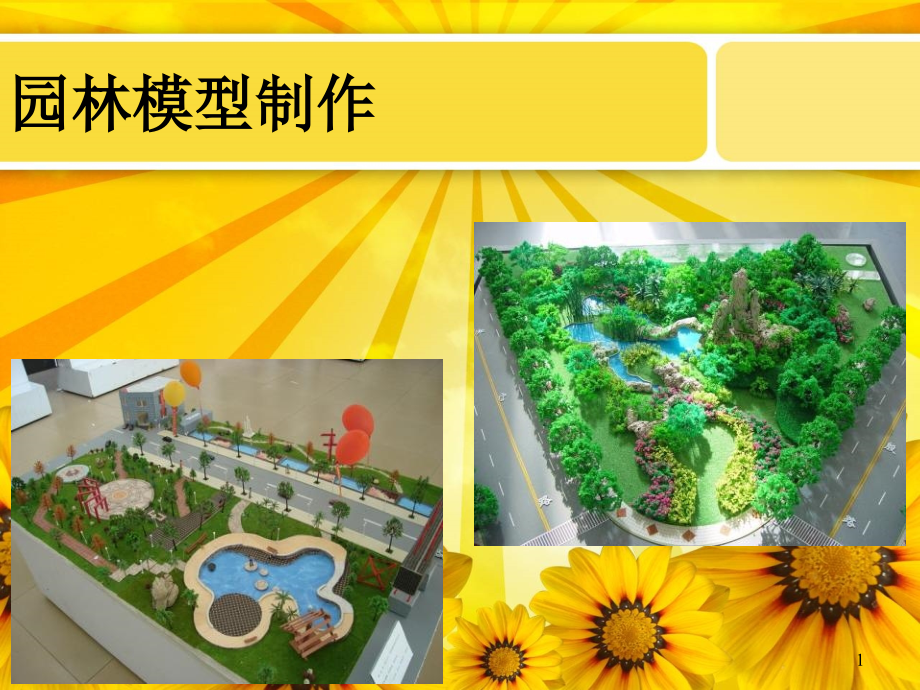

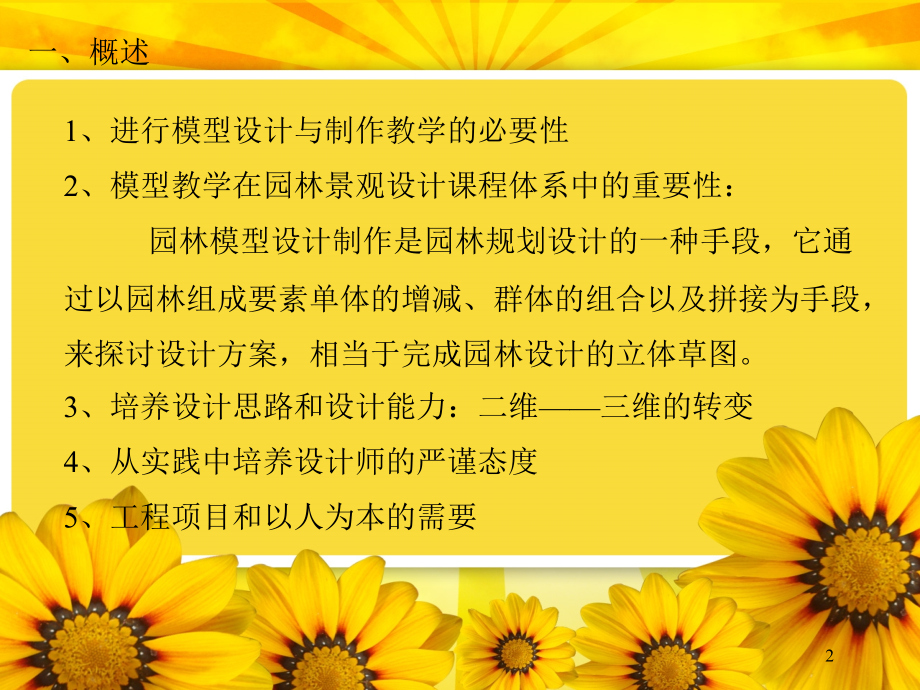

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,园林模型制作,1,一、概述,1、,进行模型设计与制作教学的必要性,2、,模型教学在园林景观设计课程体系中的重要性：,园林模型设计制作是园林规划设计的一种手段，它通过以园林组成要素单体的增减、群体的组合以及拼接为手段，来探讨设计方案，相当于完成园林设计的立体草图。,3、,培养设计思路和设计能力：二维三维的转变,4、,从实践中培养设计师的严谨态度,5、,工程项目和以人为本的需要,2,模型的概念：依据某一种形式或内在的比较联系，进行模仿性的有形制作。它是设计的一种重要表达形式，是按照一定比例缩微的形体，是以立体的形态表达特定的创意，以其真实性和整体性向人们展示一个多维空间的视觉形象等。,模型的特点：直观性、时空性、表现性,模型的作用：完善设计构思、表现设计效果、指导施工、降低风险,3,二、工具及材料,模型工具：,测绘工具,：比例尺、直尺、三角板、丁字尺、卷尺、蛇尺、圆规、画圆模板、曲线板等。,剪裁、切割工具：,刀片、手术刀、剪刀、手锯、钢锯、电脑雕刻机等。,打磨修整工具：,砂纸、搓、木工刨等。,辅助工具：,板钳工具等,4,材料：,石膏材料：,成型方便，易于直接浇注等优点；但大模型体积过重，不易搬动，容易损坏，与其他材料连接效果欠佳。,塑料：,质轻、强度高、耐化学腐蚀性好等；但加工麻烦，费时、费事。,木制材料：,质轻、密度小、具可塑性、易加工，材质与色纹美丽；但易燃、易受虫害影响等。,油泥材料,：,加工方便、可塑性强，可反复修改与回收比较适合做形态复杂与体量较大的模型；缺点是模型准确性难把握，必须与其他材料配合使用，才能节约成本和保证模型的强度。,玻璃钢材料：,强度高、破损安全性好、成型工艺性优越，可制作批量产品，效果好；但耐磨性差，翻模制作麻烦。,纸质材料：,价廉物美、适用范围广，且品种等多样，易于折叠、切割、加工等，上手快、表现力强；缺点是材料物理特性较差、强度低、易变形等。,5,6,主材类材料,纸质材料：,1、打印纸：通常是80g/m,2,，对于模型制造者来说必须选用不含木材成分、有良好的胶合，重量不低于80g/m,2,的纸张。,2、绘图（卡）纸：不含木材成分，白色，表面光滑等。较厚的绘图卡纸能被很精确地裁剪和粘贴，同样地也有利于着色和喷漆。,3、厚纸板：灰色厚纸板和棕色厚纸板。,4、制模用的厚纸板,5、瓦楞纸,6、装饰纸：各色不干胶、吹塑纸、仿真材料纸、涤纶纸、砂纸等。,7,木质材料：,1、木工板,2、胶合板,3、硬木板,4、软木板,5、航模板,6、其他人造装饰板,8,塑料板材：,1、ABS板、塑料板、PVC板,2、苯板（泡沫塑料板）,3、亚克力板（有机玻璃板）,PVC,有机玻璃板,9,玻璃板材：,1、矿物玻璃（窗玻璃）,2、玻璃钢模型材料,金属材料：,钢、铜、铝等,石膏类材料,10,各种粘接剂,即时贴、双面贴、窗贴,植绒即时贴、仿真草皮,绿地粉,发泡海绵,橡皮泥,纸粘土等,辅材类材料,11,模型底盘、地形、道路的制作,1、模型底盘的制作：,平面底盘的组成：结构底板、硬地（包括人行道、广场）、绿地。,一般做为学生作业或工作模型，可选用价廉物美且容易加工的轻型板和三合板。,四、园林景观模型制作,12,2、模型地形制作：,模型地形制作是继模型底盘完成后的又一道重要制作工序。,地形的形式有：平地和山地两种。,（1）、表现形式：具体表现形式和抽象表现形式,（2）、材料选择：根据地形和高差的大小而定,（3）、制作精度：工作模型和展示模型,（4）、山地地形制作方法：,a、堆积法,b、拼削法,13,3、模型道路制作：,用植绒纸将不是道路的部分垫起来，这样自然就产生高低之差。,用及时贴裁成细条贴在边石线上，弧线部分用白水粉画出。,全部用白水粉画出道路边线。,14,4、绿化环境制作：,（1）、绿地：,a、按图纸的形状将若干块绿地剪裁好。,注：选用植绒纸做绿地，要注意材料的方向性。,b、待全部绿地裁剪好后，便可按其具体部位进行粘贴。,（2）、山地绿化：,a、山体造型进行修整,b、喷漆,c、表层制作,15,（3）、树木：,a、用泡沫塑料制作,海绵：,先用染布的染料染色，干后剪成所需的形状，如球行、伞形、宝塔形、阔叶形、灌木丛形等；或将海绵剪（或撕）成型后再喷漆。,大孔泡沫塑料：,先将泡沫按树冠的直径剪成若干个小方块，然后修棱角，使其成为球状体，再通过着色就可以形成一棵棵树木。,b、用干花制作：,选取干花，然后用细铁丝进行捆扎，再修剪。,c、用纸制作：,最好选用绢丝，按照尺度和形状进行剪裁。,d、用袋装海藻制作：,先撕后插牙签就可以了。,16,（4）、水面：,a、比例尺较小时可用蓝色即时贴按其形状进行直接剪裁，再粘贴。,b、比例尺较大时先将模型中水面的形状和位置挖出，然后将透明有机玻璃板等按设计高差贴于漏空处，并在透明板下面用蓝色漆喷上。,（5）、建筑小品：,a、假山：碎石块粘成假山,b、其他建筑小品：可用橡皮泥制作,c、粉笔：可制作雕塑,17,18,19,感谢您的关注！,20,
