国家三四等水准测量详解演示幻灯片.ppt

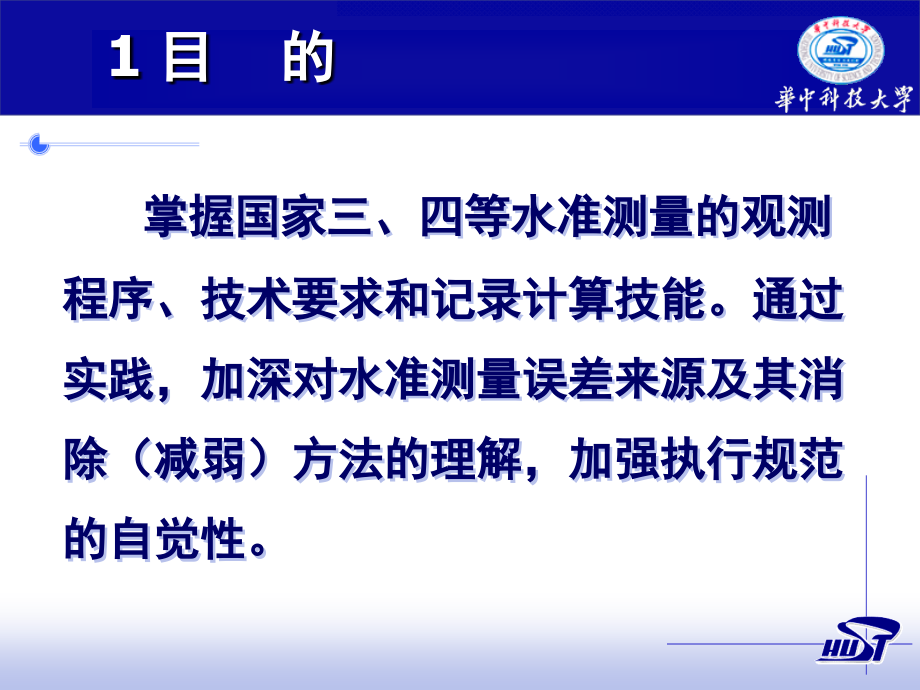

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,实验2 国家三、四等水准测量,目 的,任 务,技术规定,实验过程,总结与认识,1 目 的,掌握国家三、四等水准测量的观测程序、技术要求和记录计算技能。通过实践，加深对水准测量误差来源及其消除（减弱）方法的理解，加强执行规范的自觉性。,2 任 务,按四等规范，每组完成一条闭合线路测量，每人完成一个测站的观测和记录计算工作，上交合格的记录计算成果。,3 技术规定,L线路长度（km），N测站数。,4限制读数误差和大气折光的影响。,5、6后视距=前视距，消除（减弱）,i,角及地球曲率与大气折光影响。,7贴近地面大气不稳定，大气折光误差大（前后视高度不对称）。,8、9检验前限制读数误差。,10评价线路测量误差。,相关规定与误差的关系（按列号）：,4 实验过程,闭合线路，从水准点（固定点）出发，测量若干站（中间为转点），再回归出发的水准点。,4.1 线路布置,注意：n应为偶数可消除标尺零点误差,闭合水准线路：,注意：n应为偶数消除标尺零点误差,水准点,转点（临时）,1站,2站,n,站,4.2 一个测站的工作程序,安置好仪器（程序同试验,1,）,按记录表标示顺序观测和记录计算并按技术规定限差检核。,（,固定点直接立尺，转点用尺垫立尺,）,记录表（括号内序号为观测及记录计算顺序，还有相关计算及检核,）,4.687m,一对标尺的,k=,4.787m,三、四 等 水 准 测 量 记 录表,注意事项：,1）步骤（3）、（4）、（7）、（8）就是执行“后、前、前、后”（黑、黑、红、红）的观测程序削弱仪器沉降误差。（为了削弱站间该项工程误差的非线性影响，下一站应执行“前、后、后、前”程序，交替进行。）,2）每次中丝读数前的最后一个动作：严格居中气泡（自安平仪器除外）。,3）记录者必须作到记录计算准确无误，严格检核。超限返工。一个测站工作全部合格后，,只能由记录者下达迁站指令,。,1）完成一站工作，记录者确认合格后，下达迁站指令。后视尺迁移到下一站成下一站前视尺；,前视尺尺垫千万不能移动,，成下一站后视尺，直至下一站工作完成，依次类推。,前、后尺不能交换混用！,2）观测程序“后、前、前、后”与“前、后、后、前”交替进行。3）最后一站前尺返回起始固定点，并使测站数为偶数。4）线路检核（见记录手簿最后部分）。5）安排专人,检查全部记录计算,，,确认无误,，完成实验。若不合格，返工！,4.3 一条测线的工作程序,起始点,尺垫,尺垫,1站,2站,前进方向,尺垫,尺垫,n-1站,n站,5 总结与认识,5.1 各岗位成员各司其职，协调配合非常重要：,组长：,指挥协调，组织岗位轮换，技术把关。,观测：,动作轻准果断，按程序读好八个数，口齿清楚，对记录回报的读数确认无误并回应。,记录：,是小组的神经中枢。必须精神集中，对观测者每个读数要清楚回报，得到确认再记录，作到准确清楚工整，不能涂改；计算准确无误；牢记各项限差，严格检核；确认一站合格后，慎重下达迁站指令。,立尺：,放稳尺垫，注意力集中，立直立稳，配合观测及时转换红黑面，不能碰动尺垫，迁站只听记录指令。,打伞：,防太阳暴晒仪器，影响,i,角变化。,5.2 为了作到前后视距相等，迁站时用步量法确定站点和前尺点，上、下坡度大时，要注意视线高度是否超限（视线最低高度和低尺不能读数）。,5.3 岗位轮换，作到人人到每个岗位工作一遍。,5.4 几点认识,1）结合实验，认识水准测量误差来源，理解观测程序对消除（减弱）误差的作用，熟记各种限差，严格检核；掌握各岗位工作要点，重视协调配合。,2）将这些认识带到今后工作实践中，制订、执行相关规程和科学管理。,3）举一反三。学习分析、解决问题的思想方法，培养求实严谨的工作态度，建立协调配合的团队作风。,
