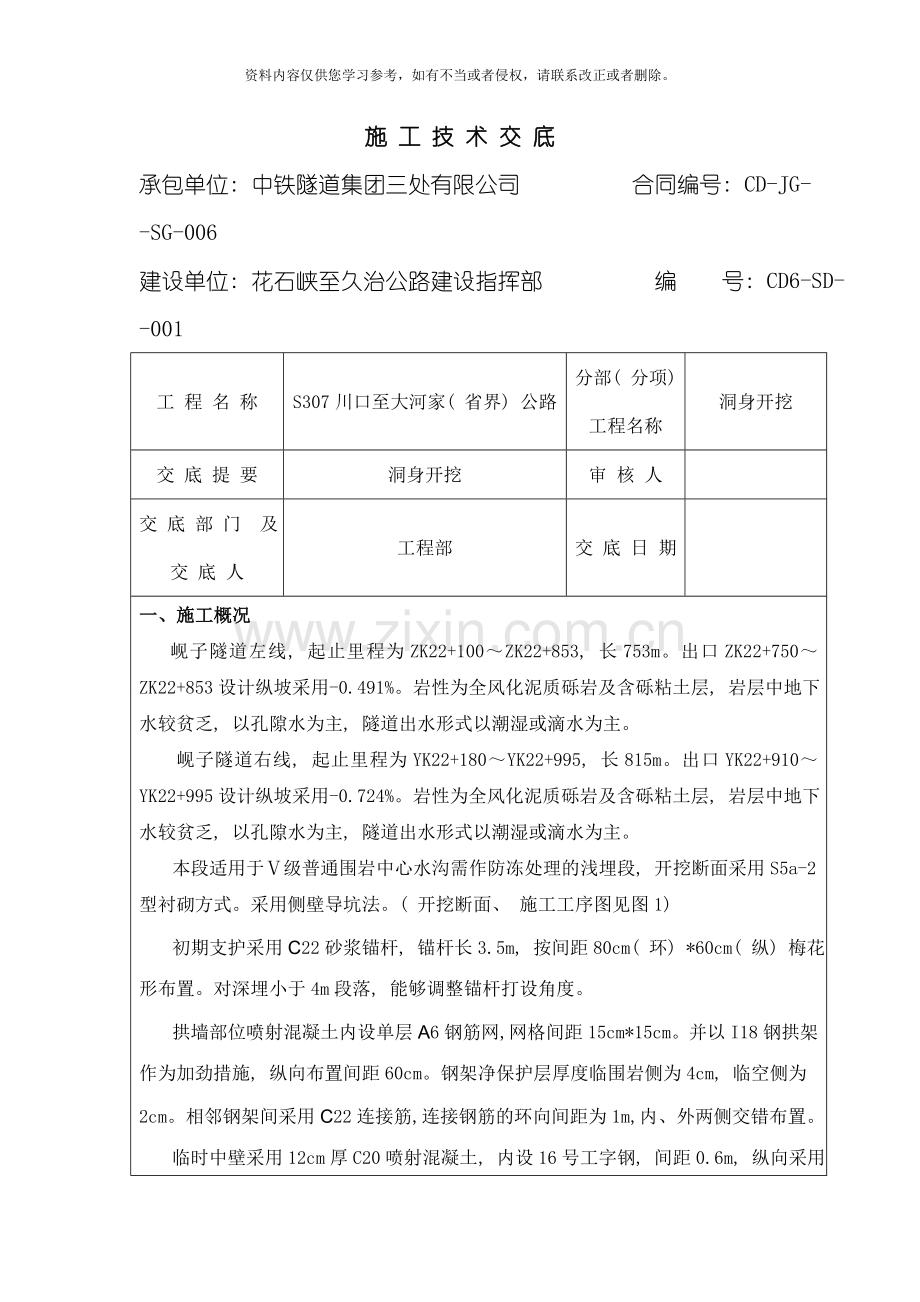

1、资料内容仅供您学习参考,如有不当或者侵权,请联系改正或者删除。施 工 技 术 交 底承包单位: 中铁隧道集团三处有限公司 合同编号: CD-JG- -SG-006建设单位: 花石峡至久治公路建设指挥部 编 号: CD6-SD- -001工 程 名 称 S307川口至大河家( 省界) 公路分部( 分项) 工程名称洞身开挖交 底 提 要洞身开挖审 核 人交 底 部 门 及 交 底 人工程部交 底 日 期一、 施工概况 岘子隧道左线, 起止里程为ZK22+100ZK22+853, 长753m。出口ZK22+750ZK22+853设计纵坡采用-0.491%。岩性为全风化泥质砾岩及含砾粘土层, 岩层中地

2、下水较贫乏, 以孔隙水为主, 隧道出水形式以潮湿或滴水为主。 岘子隧道右线, 起止里程为YK22+180YK22+995, 长815m。出口YK22+910YK22+995设计纵坡采用-0.724%。岩性为全风化泥质砾岩及含砾粘土层, 岩层中地下水较贫乏, 以孔隙水为主, 隧道出水形式以潮湿或滴水为主。本段适用于级普通围岩中心水沟需作防冻处理的浅埋段, 开挖断面采用S5a-2型衬砌方式。采用侧壁导坑法。( 开挖断面、 施工工序图见图1) 初期支护采用C22砂浆锚杆, 锚杆长3.5m, 按间距80cm( 环) *60cm( 纵) 梅花形布置。对深埋小于4m段落, 能够调整锚杆打设角度。拱墙部位喷

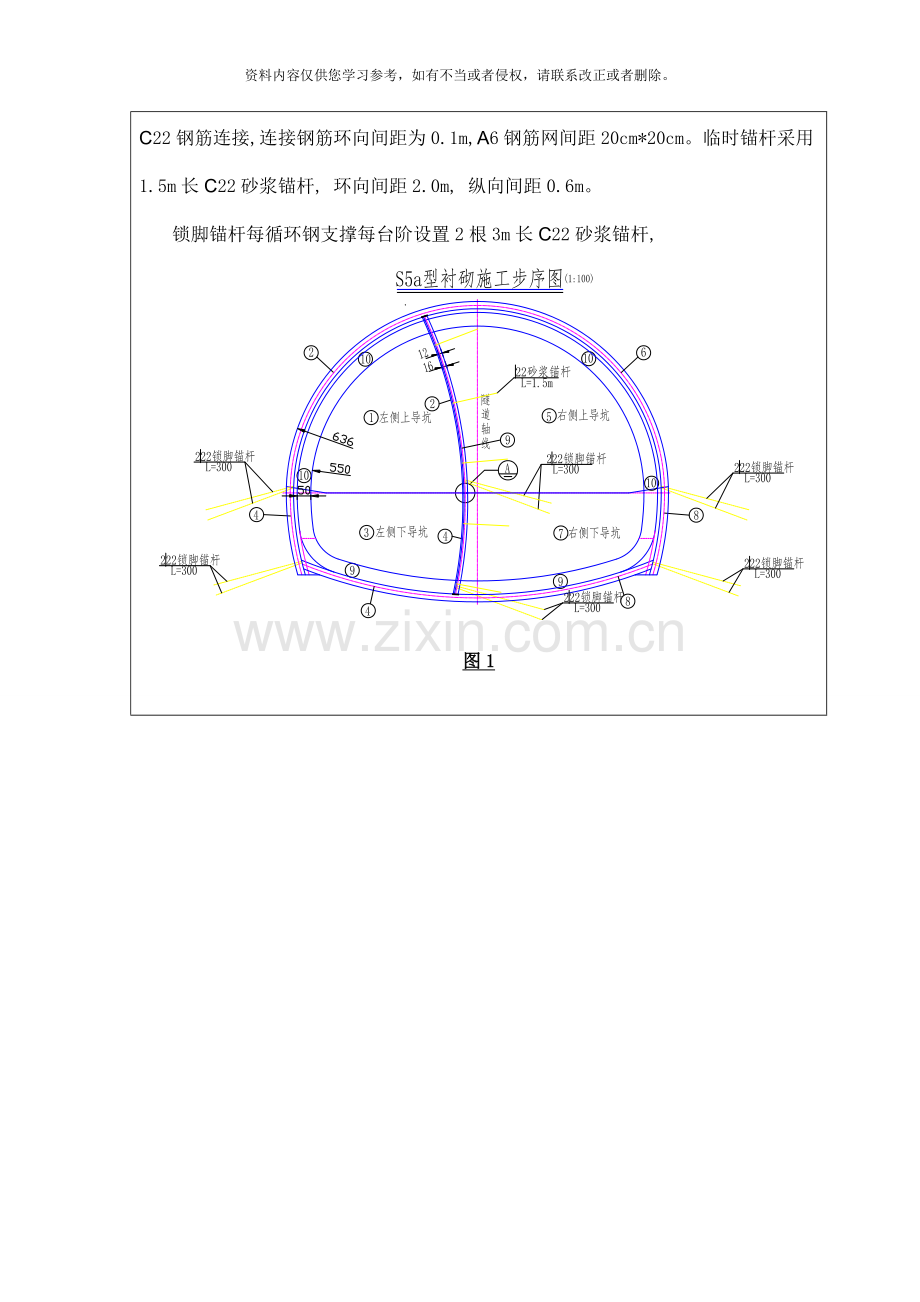

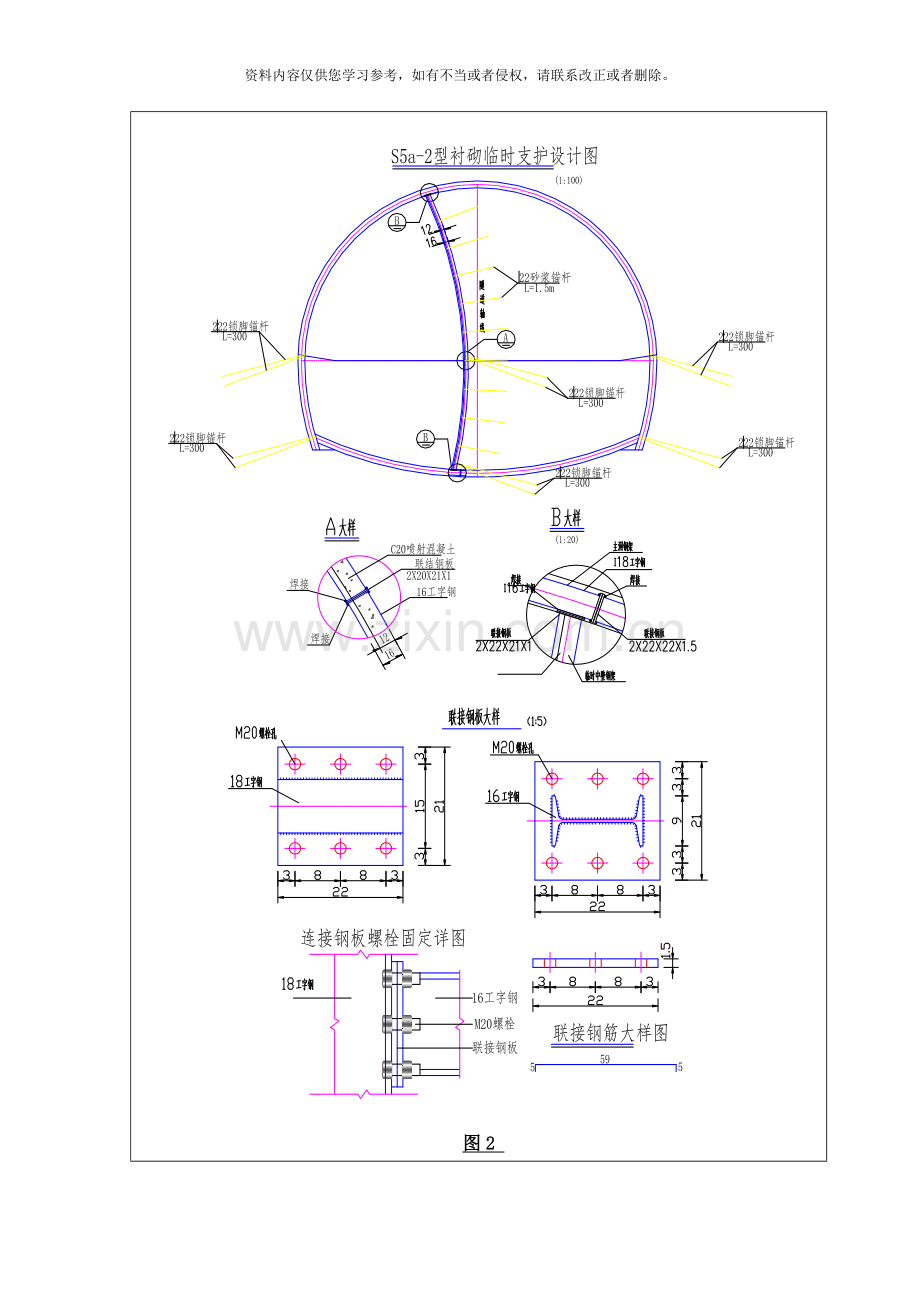

3、射混凝土内设单层A6钢筋网, 网格间距15cm*15cm。并以I18钢拱架作为加劲措施, 纵向布置间距60cm。钢架净保护层厚度临围岩侧为4cm, 临空侧为2cm。相邻钢架间采用C22连接筋, 连接钢筋的环向间距为1m, 内、 外两侧交错布置。临时中壁采用12cm厚C20喷射混凝土, 内设16号工字钢, 间距0.6m, 纵向采用C22钢筋连接, 连接钢筋环向间距为0.1m, A6钢筋网间距20cm*20cm。临时锚杆采用1.5m长C22砂浆锚杆, 环向间距2.0m, 纵向间距0.6m。锁脚锚杆每循环钢支撑每台阶设置2根3m长C22砂浆锚杆, 图1 图2 施工流程左侧上导坑开挖 左侧上导坑施作初

4、期支护 左侧下导坑开挖左侧下导坑施作初期支护 右侧上导坑开挖 右侧上导坑施作初期支护右侧下导坑开挖 右侧下导坑施作初期支护 临时中壁拆除及仰拱衬砌施作 拱部及边墙二衬混凝土施作二、 施工方法1、 开挖、 出碴、 运输人工配合机械开挖。无轨运输。2、 喷射砼采用湿喷工艺进行施工。3、 锚杆1、 隧道锚杆类型为C22砂浆锚杆, 采用锚杆钻机钻孔, 钻孔应垂直与开挖轮廓线。2、 钻孔后, 用高压风清孔, 保持杆体及钻头孔畅通。3、 砂浆锚杆施工顺序为成孔后先注浆再安装锚杆。4、 浆应在初凝前使用, 已初凝的砂浆不得使用。砂浆灌浆后应及时插入锚杆杆体。锚杆杆体到设计深度时。孔口应有砂浆流出; 若孔口无

5、砂浆流出, 则应将锚杆拔出重新灌浆。3、 钢筋网钢筋网在洞外分片制作, 人工铺设, 利用锚杆焊接牢固, 安装时搭接长度不小于12格。钢筋网喷砼保护层厚度不小于3cm。4、 钢架 制作: 在洞外加工场加工, 加工后进行试拼检查, 合格后批量加工。 安装: 钢架的下端设在稳固的地层上, 如有虚渣, 清除虚渣后, 超挖部分用喷射混凝土填充或混凝土垫块填充。连接钢板平面应与钢架轴线垂直, 两块连接钢板间采用螺栓连接, 螺栓应不少于6颗。钢架间用C22钢筋纵向连接, 连接筋环向间距为1.0m。钢架应垂直于隧道中线, 竖向不倾斜、 平面不错位, 不扭曲。三、 质量注意事项 1、 每道开挖工序施工前, 应先

6、施作相应部位的超前支护。2、 隧道施工应坚持”弱爆破、 短进尺、 强支撑、 勤测量、 早封闭”的原则, 每次循环开挖长度不得大于0.8m。3、 完成隧道开挖及初期支护后, 应及时进行仰拱封闭, 并根据监控测量结果确定拱墙二次模注砼的教主时机。4、 导坑法施工过程中, 导坑长度不宜大于15m, 3步到5步之间的开挖掌子面应间隔15m以上的间距; 二次衬砌与掌子面间距不宜大于60m。5、 施工中必须加强施工过程中的监控测量工作, 以利设计施工密切配合, 及时发现施工过程中出现的问题。四、 安全注意事项 1、 施工期间, 应对支护的工作状态进行定期和不定期检查。当发现支护变形或损坏时, 应立即修整加

7、固, 当险情危急时, 应将人员撤出危险区。2、 安全操作细则、 安全技术措施, 组织落实。3、 严格执行交接班制度4、 做到在安全检查、 巡查中发现存在的隐患和问题及时落实整改、 并做到整改不到位不得转入下一道工序生产; 4、 在开挖过程中随时注意围岩动态, 当发现围岩不稳定时必须采取相信的加固措施, 值得确定无危险方可继续施工。五、 、 环保要求 1、 在现场施工过程中, 施工人员的生产管理符合施工技术规范和施工程序要求, 不违章指挥, 不蛮干。对不服从统一指挥和管理的行为, 按处罚条例严格执行。 2、 开展文明教育, 加强班组建设, 提高班组整体素质。 3、 工程实施过程中全面开展创立文明工地活动, 工区、 作业队设文明施工负责人, 定期与不定期检查文明施工措施落实情况, 切实搞好文明施工。 4、 建筑材料按区域分类堆放整齐, 生产区与生活办公区分隔, 场容场貌整洁、 有序、 文明。 5、 施工现场设置以明沟、 集水池为主的临时排水系统, 施工污水经明沟引流、 集水池沉淀过滤后, 间接排入下水道, 同时, 落实”防台”、 ”防汛”和”雨季防涝措施”, 配备三防器材和值班人员, 做好”三防”工作。 交底人 年 月 日
