1-高压预防性试验简介演示幻灯片.ppt

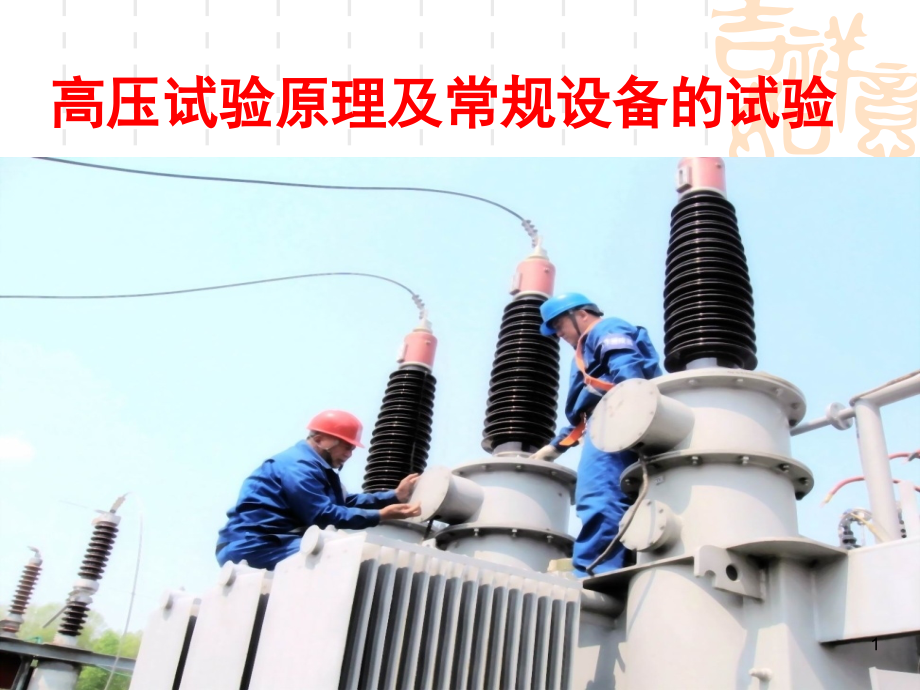

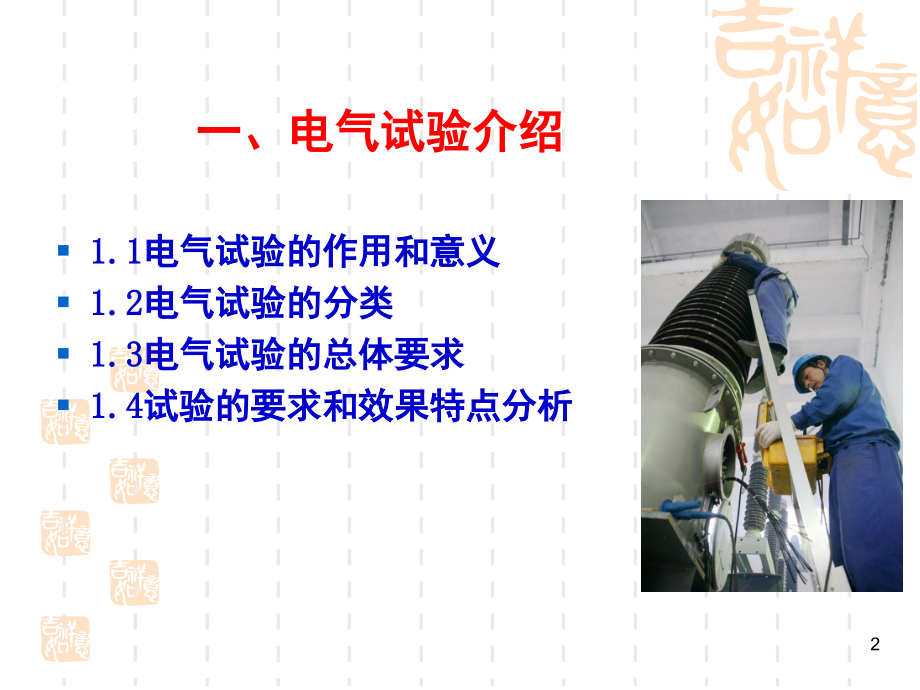

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,高压试验原理及常规设备的试验,1,一,、电气试验介绍,1.1,电气试验的作用和意义,1.2,电气试验的分类,1.3,电气试验的总体要求,1.4,试验的要求和效果特点分析,2,1.1,电气试验的作用和意义,电力系统包括众多的电气设备，有些电气设备的故障甚至会威胁到整个系统的安全供电。实践证明，对电气设备按规程规定,定期开展预防性试验，,是防患于未然，保证电力系统安全运行的重要措施。,由于电力设备在设计和制造过程中，不免存在一些,质量问题,，而且在安装过程中也可能出现损坏，由此将造成一些,潜伏性缺陷,。电力设备在运行中经常处于热、化学、机械、振动、其他因素的影响，其绝缘易出现劣化，甚至失去绝缘性能，造成事故。,有关统计，电力系统,60,以上,的停电事故是由设备,绝缘缺陷,引起的。设备绝缘的劣化，都有一个发展期，在这个发展期，绝缘材料会发出一些物理、化学信息，这些信息反映出绝缘状态的变化情况，这就需要通过电气试验，了解掌握设备绝缘情况，以便在故障发展的初期就能够及时准确发现缺陷并处理。,3,1.2,电气试验的分类,按试验的作用和要求不同，电气试验可分为,绝缘试验和特性试验,两大类。,按其对被试绝缘的危险性进行分类，可以分为,破坏性试验和非破坏性试验,。,按停电与否进行分类，可以分为,常规停电试验和不停电检测,。,4,1.2.1,绝缘试验,电气设备的绝缘缺陷，,一种是制造时潜伏下来的；,一种是在外界作用下发展起来的。外界作用有工作电压，过电压，潮湿，机械力，热作用，化学作用等等,。,绝缘缺陷可分为两大类,集中性缺陷,局部受潮、损伤、气泡、瓷质裂纹等，缺陷的发展速度较快，具有较大的危险性。,分布性缺陷,由于受潮、过热、动力负荷及长时间过电压的作用导致电气设备整体绝缘性能下降，如绝缘整体受潮、充油设备的油变质等。,5,1.2.2,特性试验,特性试验,主要是对电气设备的电气机械方面的某些特性进行测试，如变压器的变比、极性；线圈的直阻；断路器的导电回路电阻，分合闸时间和速度试验、变压器绕组变形等。,上述试验有他们的共同目的，但各具一定局限性。试验人员应根据试验结果，结合出厂及历年的数据进行纵向比较，并与同类设备的试验数据及标准进行横向比较，经过综合分析来判断设备缺陷或薄弱环节,。,6,1.2.3,试验方法分类,二、,按其对被试绝缘的危险性进行分类，可以分为,破坏性试验和非破坏性试验,。,绝缘内部存在缺陷，降低了电气设备的绝缘水平，通过试验，把隐藏的缺陷检查出来。一般分两类：,1,、非破坏性试验,是指在较低的电压下，或不破坏绝缘的基础上测量各种特性，从而判断绝缘内部的缺陷。,2,、破坏性试验,通过这类试验，能保证绝缘有一定的水平和裕度，其缺点是有可能在试验中给被试设备绝缘造成损伤。,7,12.4,不停电试验（在线监测）,是指在不影响电气设备运行的条件下，即不停电对电气设备的运行工况和（或）健康状况连续或定时进行的监测。,如红外测温、避雷器带电测试、变压器铁芯和夹件外引接地线接地电流的定期测试等工作。,8,1.3,电气试验的总体要求,电气设备的预防性试验,是判断设备能否继续投入运行、预防设备损坏、保证安全运行的重要措施。电力预防性试验，均应根据,电气设备预防性试验规程,要求进行预防性试验,。,1,）,试验规程,的各项规定是检查设备的基本要求，应认真执行。坚持预防为主，积极改进设备，使设备能长期，安全，经济地运行。,2,）坚持科学的态度，对试验结果必须全面综合分析，掌握设备性能变化的规律和趋势，要加强技术管理，健全资料档案，不断提高试验水平。,9,1.4,预防性试验的要求和效果特点分析,每一项预防性试验项目对反映不同绝缘介质的各种特点及灵敏度各不相同，因此，对各项预防性试验结果不能孤立地，单独地对绝缘介质作出试验结论，而必须综合、全面地分析比较，才能对被试设备的绝缘状态和缺陷性质作出科学的结论。要求,试验人员具有严谨、细致的工作作风,和,综合分析问题的能力,。,一般地说，如果试验结果符合,试规,规定，则认为该设备状况良好，能投入运行；但是，有些试验项目在,试规,中不作具体规定，有的虽有规定，试验结果却在规程范围内出现异常，即测量结果合格，增长率却很快，对这些情况应使用比较法进行综合分析判断。综合分析判断包括下列几项内容：,10,（,1,）与电气设备历年试验结果相互比较。,（,2,）与同类型设备试验结果相互比较。,（,3,）同一设备相间的试验结果相互比较。,（,4,）与,规程,规定的“允许值”相互比较。,11,二、电气试验项目介绍,2.1,绝缘电阻及吸收比试验,1.,测量绝缘电阻,是预防性试验的基本方法之一，能发现电气设备贯通的集中性缺陷，整体受潮或有贯通性的受潮。,2.,测量吸收比（和极化指数）,测量吸收比主要是用来判断电气设备绝缘是否受潮。它能发现受潮或贯通性的集中缺陷；它不能发现未贯通的集中性缺陷，绝缘整体老化缺陷。,12,2.2,泄漏电流和直流耐压试验,较灵敏的发现贯通的集中性绝缘缺陷，整体受潮或有贯通的受潮部分缺陷；它不能发现未贯通的集中性缺陷，绝缘老化及游离缺陷；,直流耐压试验的试验电压较高，所以能发现设备受潮、劣化外，对发掘绝缘的局部缺陷具有特殊的作用,。,13,2.3,介质损失角正切值试验,测量介损能发现绝缘整体受潮，劣化，小体积的被试品贯通及未贯通性缺陷；不能发现大体积的被试品集中性缺陷。,2.4,交流耐压试验,交流耐压试验在预防性试验属于破坏性试验，也是鉴定电气设备绝缘强度的最有效方法。它能发现电气设备主绝缘中的所有缺陷，能够保证电气设备的绝缘有一定的水平和裕度。,14,三、电气设备的试验,3.1,电力变压器试验（直阻、绝缘、直流耐压、油耐压、油色谱、套管介损和电容量、铁芯绝缘等）,3.2,发电机试验（定转子绕组直阻、绝缘电阻、直流耐压、交流耐压、电位外移、槽电位、发电机空载、短路试验等）,3.3,断路器试验（密度继电器校验、微水测试、真空断路器接触电阻、绝缘、交流耐压、开关特性试验等）,3.4,电力电缆的试验（绝缘、交流、直流耐压、电缆故障查找等）,3.5,避雷器的试验（定期带电测试、停电绝缘、,U1mA,电压及,0.75,倍,U1mA,电压下电流测试，底座绝缘测试等）,3.6,互感器试验（一二次绕组直阻、极性、交流耐压、伏安特性等）,3.7,绝缘油试验（交流耐压、油色谱等）,3.8,电动机试验（直阻、绝缘、交流耐压、直流耐压、极性等）,15,
