电梯加装IC卡施工过程记录

建筑名称:
工程地点:
制造单位:
电梯型号:
施工单位:
资质证书号:
开工日期: 年 月 日
开工告知书编号:
竣工日期: 年 月 日

施工单位( 盖章) 技术负责人( 签字)
年 月 日 年 月 日

*******有限公司

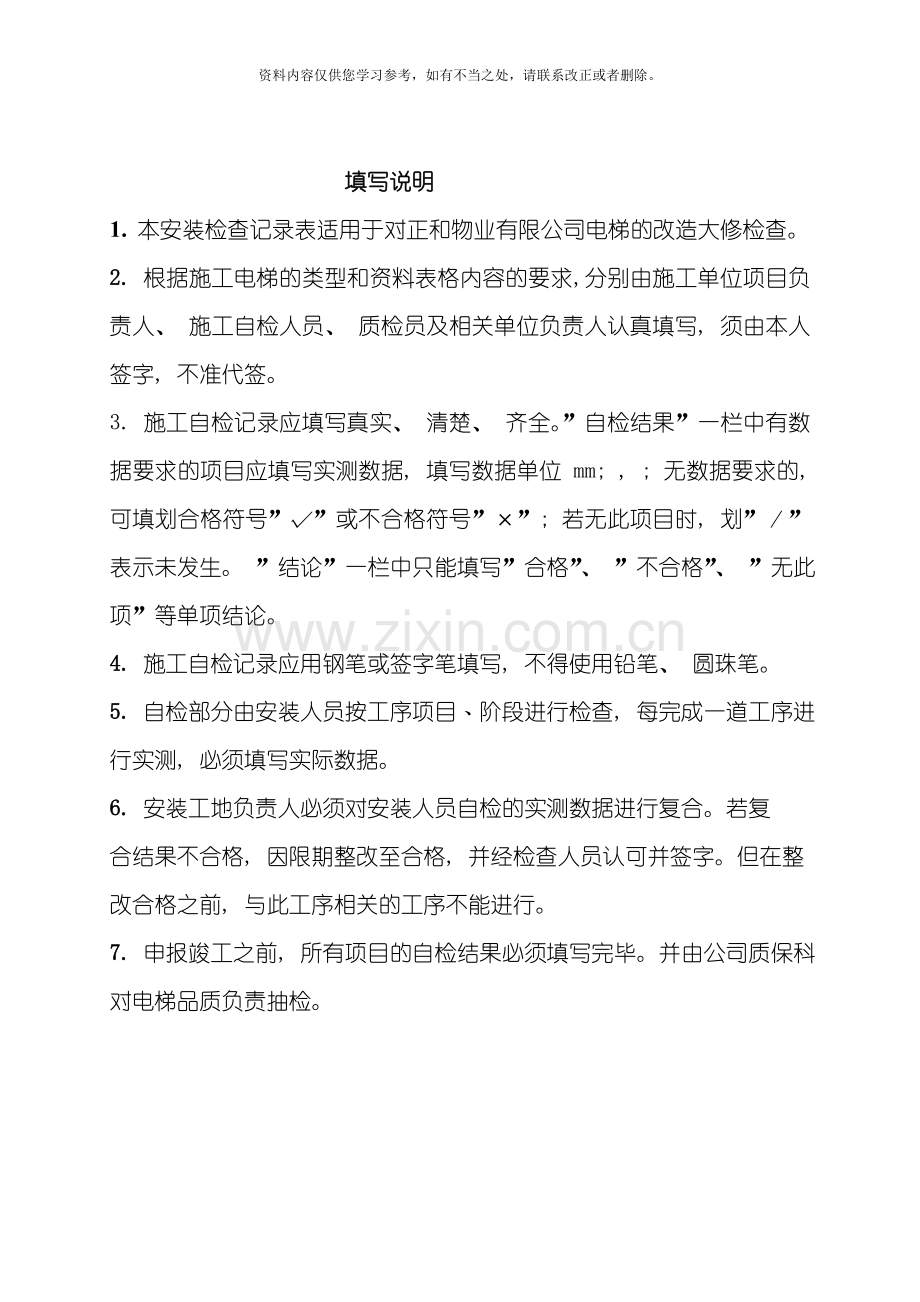

填写说明
1. 本安装检查记录表适用于对正和物业有限公司电梯的改造大修检查。
2. 根据施工电梯的类型和资料表格内容的要求,分别由施工单位项目负责人、 施工自检人员、 质检员及相关单位负责人认真填写, 须由本人签字, 不准代签。
3. 施工自检记录应填写真实、 清楚、 齐全。”自检结果”一栏中有数据要求的项目应填写实测数据, 填写数据单位 mm; , ; 无数据要求的, 可填划合格符号”√”或不合格符号”×”; 若无此项目时, 划”／”表示未发生。 ”结论”一栏中只能填写”合格”、 ”不合格”、 ”无此项”等单项结论。
4. 施工自检记录应用钢笔或签字笔填写, 不得使用铅笔、 圆珠笔。
5. 自检部分由安装人员按工序项目﹑阶段进行检查, 每完成一道工序进行实测, 必须填写实际数据。
6. 安装工地负责人必须对安装人员自检的实测数据进行复合。若复
合结果不合格, 因限期整改至合格, 并经检查人员认可并签字。但在整改合格之前, 与此工序相关的工序不能进行。
7. 申报竣工之前, 所有项目的自检结果必须填写完毕。并由公司质保科对电梯品质负责抽检。

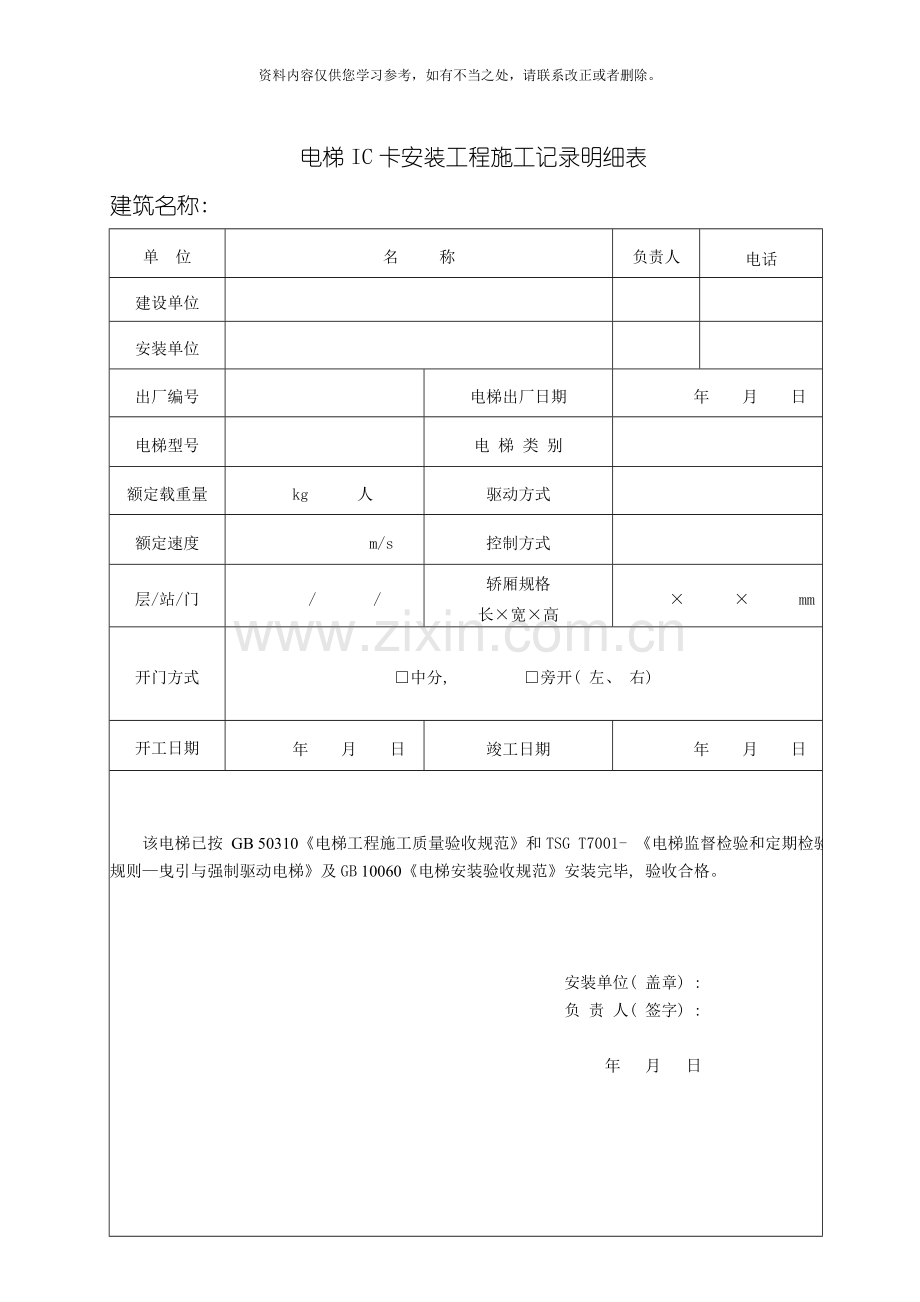

电梯IC卡安装工程施工记录明细表
建筑名称:
单 位
名 称
负责人
电话
建设单位

安装单位

出厂编号

电梯出厂日期
年 月 日
电梯型号

电 梯 类 别

额定载重量
kg 人
驱动方式

额定速度
m/s
控制方式

层/站/门
/ /
轿厢规格
长×宽×高
× × mm
开门方式

□中分, □旁开( 左、 右)

开工日期
年 月 日
竣工日期
年 月 日

该电梯已按 GB 50310《电梯工程施工质量验收规范》和TSG T7001- 《电梯监督检验和定期检验规则—曳引与强制驱动电梯》及GB 10060《电梯安装验收规范》安装完毕, 验收合格。

安装单位( 盖章) :
负 责 人( 签字) :

年 月 日

电梯IC卡施工过程记录
序号
检查项目
检 查 内 容 与 要 求
自检结果
结论
一、 验收电梯的工作条件应符合GB/T 10058的规定
1
机房温度
5℃~40℃之间

2
相对湿度
湿度应保持在电梯及检验所允许的范围内

3
供电电压
波动在额定电压的±7%范围内

4
环境空气
不应含有腐蚀性和易燃性气体及导电尘埃

5
安装单位
应提供的
资料文件
安装自检记录( 本册)

6
安装过程中事故记录与处理报告( 如发生时)

7
变更设计的证明文件( 如发生时) , 其它有关资料

二、 电梯环境
8
机房及通道
机房门应为防火门; 门应向外开启; 机房门应装有带钥匙的锁, 它能够从机房内不用钥匙打开; 门窗装配齐全并应防风雨; 门口有”机房重地闲人免进”标志; 机房无杂物, 通道应安全、 畅通

9
井道及底坑
无杂物、 积水与油污及与电梯无关的设施

10
润 滑
各机械活动部位按产品要求加注润滑油

11
安全装置
齐全、 位置正确、 功能有效、 安全可靠

检查人员
建设单位
安装单位
安装项目负责人
质检员
签 字

检查日期

电气装置安装质量施工过程记录
检查项目
检 查 内 容 与 要 求
自检
结果
结论
导线敷设
出入电线管、 槽的电线应有护口或其它保护措施

电线槽弯角、 导线受力处应加绝缘衬垫, 垂直部分应可靠固定

电线管内导线总截面积≯管内净截面积的40％

电线槽内导线总截面积≯槽内净截面积的60％

配线应绑扎整齐, 留备用线, 其长度与箱、 盒内最长的导线相同

接线编号齐全清晰。保护线端子、 电压为220V以上的端子和电源开关断开后, 仍带电超过50V的端子应有明显标记

全部电线接头、 连接端子及连接器应设置于柜、 盒内或为此目的而设置的屏上

线槽内应减少接头, 接头冷压端子压接可靠, 绝缘良好

导线和电缆的保护外皮应完全进入开关和设备的壳体或应进入一个合适的封闭装置中

如果不需使用工具就能将连接件或插接式装置拨出时, 则应保证重新插入时, 绝不会插错

轿厢和井
道传感器
安装位置、 配合间隙应符合产品要求

遮挡板与感应器两侧间隙一致, 与端面10mm±2mm

双稳态开关与磁块间隙5mm－10mm

支架应用螺栓固定, 以便上下、 左右调整

调整后须可靠紧固, 其垂直水平偏差≯1mm

轿厢操作盘
及显示面板
应与轿壁贴实, 洁净无划伤

按钮触动应灵活无卡阻, 信号应清晰正确, 无串光现象

防 腐
附属构架, 电线槽、 电线管等, 均应涂防锈漆或镀锌, 无遗漏

IC卡线路铺设
合理, 接线接口处处理结实, 保证不会脱落或断裂

检查人员
质 检 员
安装项目负责人
施工自检员
签 字

检查日期

电气及接地绝缘电阻测试记录
单位:MΩ
电梯编号

测试日期
年 月 日
仪表型号

检定周期
至 年 月 日
测试内容
相( 线) 间
相对零
相( 线) 对地
零对地
回路名称
L1-L2
L2-L3
L1-L3
L1-N
L2-N
L3-N
L1-PE
L2-PE
L3-PE
N-PE
动力电源

井道照明

轿厢照明

电动机A

电动机B

风 机

制 动 器

风 扇

安全回路

门锁回路

报警回路

控制回路

信号回路

IC卡回路

IC卡信号接收

随缆A

随缆B

随缆C

接地类型
保护接地
防雷接地
重复接地
接地
接地
实测数据
≯ Ω
≯ Ω
≯ Ω
≯ Ω
≯ Ω
测试结论
□ 合格 □ 不合格
检查人员
建设单位
质 检 员
安装项目负责人
施工自检员
签字

检查日期

电梯主要功能检查施工过程记录
序号
检 验 项 目
检 查 内 容 与 要 求
自检
结果
结论
1
基站启用、 关闭开关
专用钥匙, 运行、 停止转换灵活可靠

2
工作状态选择开关
操纵盘上司机、 自动、 检修钥匙开关, 可靠

3
轿内照明、 通风开关
功能正确、 灵活可靠、 标志清晰

4
轿内应急照明
自动充电、 电源故障时自动接通, 至少供1W灯泡用电1小时

5
本层层站开门
按电梯停在某层的召唤按钮, 应开门

6
自动定向
按先入为主原则, 自动确定运行方向

7
轿内指令记忆
有多个选层指令时, 电梯按顺序逐一停靠

8
呼梯记忆、 顺向截停
记忆层站全部召唤信号, 按顺序停靠应答

9
自动换向
全部顺向指令完成后, 自动应答反向指令

10
轿内选层信号优先
完成最后指令在门关闭前轿内优先登记定向

11
自动关门
完成全部指令后, 电梯自动关门, 时间3~10s

12
关门
按关门按钮, 门不经延时立即关门

13
开门
在电梯未起动前, 按开门按钮, 门打开

14
自动返基站
电梯完成全部指令后, 自动返基站

15
司机直驶
司机状态, 按直驶钮后, 层站召唤不能截车

16
营救运行
电梯故障停在层间时, 自动慢速就近平层

17
满载、 超载装置
满载时截车功能取消; 超载时不能运行

18
报警装置
警铃、 对讲系统、 ( 外部电话) , 用应急电源

19
最小负荷控制( 防捣乱)
使空载轿厢运行最近层站后, 消除登记信号

20
门机断电手动开门
在开锁区, 断电后, 手扒开门的力不大于300N

21
紧急电源停层装置
备用电源将电梯就近平层开门

22
集选、 并联及机群控制
按产品设计程序试验

23
其它特殊功能
按产品设计程序试验

24
电梯IC卡功能
可有效辅助电梯运行

检查人员
建设单位
质 检 员
安装项目负责人
施工自检员
签 字

检查日期

电梯负荷运行施工过程记录
电梯编号

层站
/
额定载荷
kg
额定速度
m/s
电机功率
kw
电流
A
额定转速
r/min
实测速度
m/s
仪表型号
电流表: 电压表: 转速表:
工 况
荷 重
运行
方向
电压
V
电流
A
电机转速
r/min
轿厢速度
m/s
%
kg
0

上

下

30

上

下

40

上

下

45

上

下

50

上

下

60

上

下

100

上

下

110

上

下

当轿内的载重量为额定载重量的50%下行至全行程中部时的速度不得大于额定速度的105%, 且不得小于额定速度的92％。
注: 仅测量电流, 用于交流电动机; 测量电流并同时测量电压, 则用于直流电动机。
检查人员
建设单位
技术负责人
质 检 员
安装项目负责人
施工自检员
签字

检查日期

负荷运行试验曲线图表(确定平衡系数)
额定载荷
kg
平衡系数
%
平衡载荷
kg

电

流
( A)

0 30 40 45 50 60 100 110 负载％
(额定载重量%)
绘制日期
年 月 日
审核人

绘制人

建设单位

注:可用座标纸绘制后, 贴附于此页上
电梯IC卡安装过程检验结论

电梯安装公司
检查结果:

安检查人员 日期

品 质 管 理
检查结果:

签字 日期

备注:

IC卡安装记录附表1
记录编号

记录人员

记录日期

记录项目
记录内容
评估结论

快速电梯有限公司
IC卡安装记录附表2
记录编号

记录人员

记录日期

记录项目
记录内容
评估结论

快速电梯有限公司
IC卡安装记录附表3
记录编号

记录人员

记录日期

记录项目
记录内容
评估结论

快速电梯有限公司
