5桥梁支座更换技术演示幻灯片.ppt

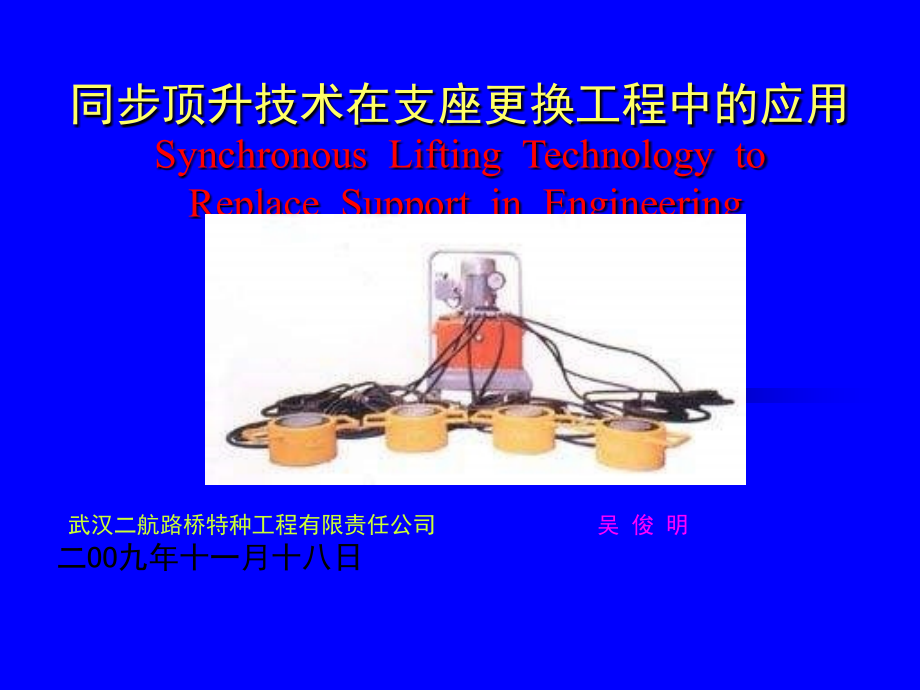

武汉二航路桥特种工程有限责任公司,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,吴俊明,同步顶升技术在支座更换工程中的应用,Synchronous Lifting Technology to Replace Support in Engineering,武汉二航路桥特种工程有限责任公司,吴 俊 明,二OO九年十一月十八日,欢迎各位来宾参加技术交流会，请不吝批评指正！,目 录,一 同步顶升系统的组成及技术原理,二 同步顶升技术要点,支座更换工程实例,顶升更换支座施工的注意事项,同步顶升的其他应用,吴俊明,一 同步顶升系统的组成及技术原理,吴俊明,十六点同步顶升系统,吴俊明,三十二点同步顶升系统构造示意图,吴俊明,三十二点同步顶升系统,吴俊明,同步顶升系统由电动机、高压液压泵、油箱及操作控制系统、千斤顶和油管、分流器等组成。,一个泵站的流量通过分流器输出，分别提供给三十二个执行油缸，位移控制系统根据三十二个不同测点的回馈的信号，控制三十二个油缸的带载顶升的速度，实现整个混凝土连续梁体的同步提升动作。,同步顶升的技术原理,吴俊明,PLC英文全称Programmable Logic Controller,中文全称为可编程逻辑控制器,配备PLC的同步顶升系统,吴俊明,千斤顶顶升简图,吴俊明,二 同步顶升技术要点,吴俊明,新支座的构造应符合设计要求及相关行业规定。,整体更换支座施工方案，应通过计算，确定更换支座的批次，顶、落梁的位移量及工序。,顶升梁体的临时支架应满足强度、刚度及稳定性要求。,梁的顶升和落梁应按设计要求进行。,支座更换时应依据环境温度进行支座偏移量的验算，并宜选择在有利的温度条件下施工。,测量原支座和新支座的高度差，调整施工确保梁体、桥面高程符合加固设计要求。,2.1 技术要点,吴俊明,盖梁面清理,安装临时支撑,安装同步顶升系统,第一级整体同步顶升,维修与调平垫石,安装新支座,千斤顶回油及梁体归位,填塞钢板进行临时支撑,重复顶升至设计高度,完善临时支撑,千斤顶回油,同步顶升与拆除临时支撑,2.2 顶升更换支座施工步骤,吴俊明,三 同步顶升更换支座应用实例,吴俊明,3.1 盖梁作为顶升反力支撑,利用盖梁支撑顶升桥梁示意图,吴俊明,盖梁为顶升反力支撑,吴俊明,千斤顶布设及支垫（一）,吴俊明,千斤顶布设及支垫（二）,吴俊明,更换板式支座,新支座标准：公路桥梁盆式橡胶支座（JT391-1999）、公路桥梁板式橡胶支座（JT/T4-2004）、公路桥梁板式橡胶支座规格系列（JT/T663-2006）,吴俊明,盖梁为顶升反力支撑更换盆式支座,吴俊明,更换盆式支座的千斤顶布设,吴俊明,拆除旧盆式支座（一）,吴俊明,拆除旧盆式支座（二）,吴俊明,安装新盆式支座,吴俊明,利用顶升支撑墩顶升桥梁示意图,3.2 支撑墩作为顶升反力支撑,吴俊明,支撑墩为顶升反力支撑,吴俊明,支撑墩为顶升反力支撑更换盆式支座,吴俊明,支撑墩为顶升反力支撑对盖梁加固,吴俊明,四 更换支座施工的注意事项,吴俊明,通过设计和现场勘察桥梁结构，顶升前必须进行力学模式计算。按力学模式算出顶升总吨位，考虑绝对重量系数、加千斤顶安全保险系数，合理组合配置千斤顶。,桥梁顶升施工时需对顶升进行全面监控，监控的目的是解决好千斤顶顶升的同步性，确保顶升位移达到设计要求，从而满足受力均匀，确保桥梁、施工人员和车辆通行的安全。,通过计算采用合适的顶升设备，将纵横向若干片梁同时抬升至一定高度，使顶升设备全部受力，当梁体顶升到设计高度时，做好临时支撑，再将新支座按设计放置到位回落过程应同时均匀缓慢进行，恢复支座反力。,应设专人统一指挥，顶升或回落同时、均匀一致。顶升过程中要有专人观察板顶、桥面及负弯矩区段有无开裂，如有，应立即停止顶升，并采取适当措施。,更换支座施工的注意事项,吴俊明,更换支座装置应符合现行,公路桥涵施工技术规范,的规定。支座的构造应按设计规定办理。更换安装各种支座时，应计算校核支座位移量。,整体更换支座施工一般应通过结构分析确定：千斤顶顶梁位置离开原支座的允许距离，是否需要解除梁间纵向连接及解除位置，顶、落梁的批次，顶、落梁的高度及工序；按更换时的气温条件计算支座安装的偏移值。,因为安装旧桥支座与更换新支座的温度不一，梁的长度发生变化，新支座的安装位置应作相应调整。准确计算偏位值是必不可少的。如果差异较大，往往需要增大支座垫石的面积。,顶升梁体的临时支架应进行设计，其强度、刚度和稳定性必须满足规范要求。必要时可进行预压试验。,梁体的同步顶升，是施工操作保证安全的重要原则。梁板横向各支座处的顶升高程应相同，纵向各墩、台之间的顶升高度不宜相差过大。,更换支座施工的关键点,吴俊明,支座更换技术交底,吴俊明,五 同步顶升的其他应用实例,吴俊明,鸟巢卸载,在“鸟巢”的建设过程中，78根临时搭建的支撑塔架支撑着达14000吨钢铁的枝蔓。卸载，就是将由这78根临时支撑塔架提供的支撑荷载卸去，让“鸟巢”由被外力支撑的状态，变成完全靠自己支撑。,2006年9月17日完成卸载。,吴俊明,七十八点同步顶升系统,吴俊明,拆除钢板垫块,鸟巢全貌,吴俊明,再次感谢各位来宾,谢谢！,吴俊明,
