1、单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,ASON780B,设备介绍,烽火通信科技股份有限公司,技术支援部,2008,年8月,FonsWeaver780B,FonsWeaver 780B,设备作为一种多方向、多业务接口的综合性光传输平台,它不仅可以提供全系列速率的,SDH,接口和,PDH,接口,支持以太网及,ATM,业务的传输;而且具有强大的高、低阶交叉能力;同时支持各种拓扑结构的组网及保护。设备的各种功能和各项技术指标都遵循,ITU-T,的相关标准和建议。,通

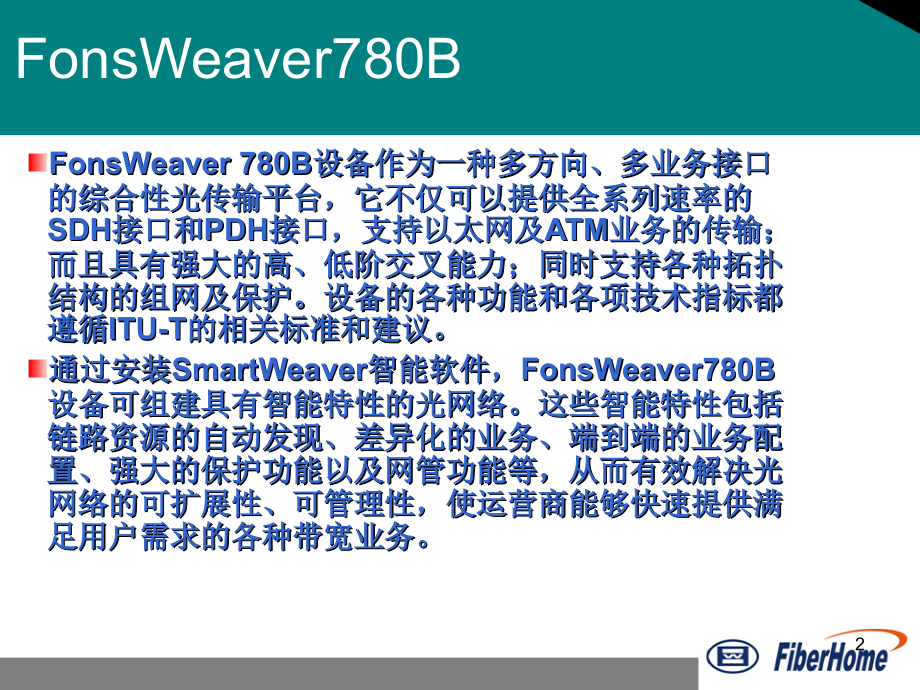

2、过安装,SmartWeaver,智能软件,,FonsWeaver780B,设备可组建具有智能特性的光网络。这些智能特性包括链路资源的自动发现、差异化的业务、端到端的业务配置、强大的保护功能以及网管功能等,从而有效解决光网络的可扩展性、可管理性,使运营商能够快速提供满足用户需求的各种带宽业务。,2,ASON,的定义,ASON,的定义,:,通过能自动发现和动态连接建立功能的分布式(或者部分分布式)控制平面,在,OTN,或,SDH,网络的基础上,可实现动态的、基于信令的和策略驱动控制的一种网络。(,ITU-T,文献),自动交换连接:在网络资源和拓扑结构自动发现的基础上,调用动态智能选路算法,通过分布

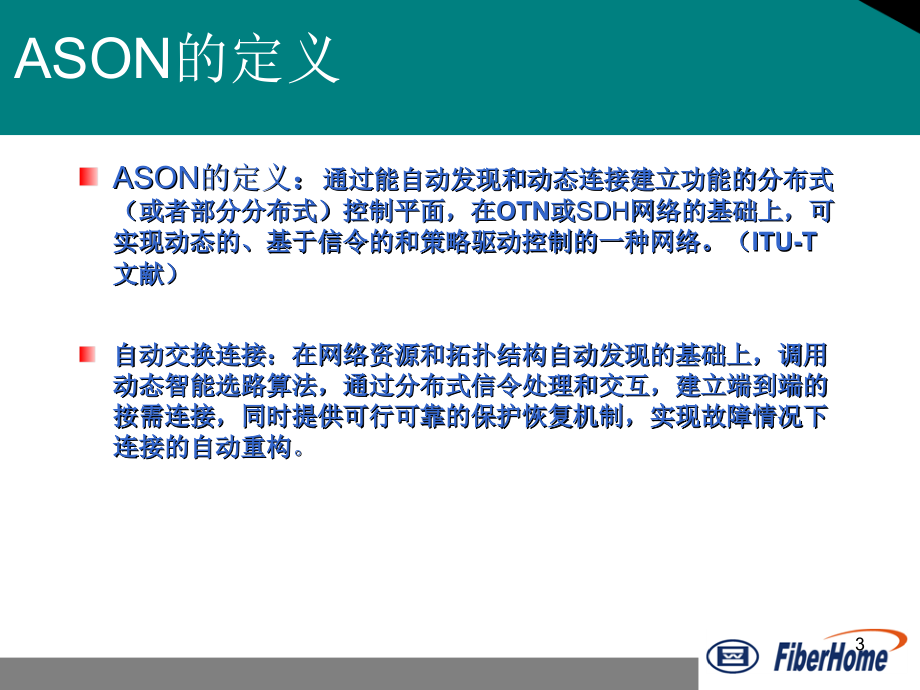

3、式信令处理和交互,建立端到端的按需连接,同时提供可行可靠的保护恢复机制,实现故障情况下连接的自动重构,。,3,ASON,网络的三个平面,管理平面,与现有网络相比,,ASON,中增加了一个控制平面,也是整个,ASON,网络的核心部分。,控制平面,传送平面,4,三个平面的功能,传送平面,传送平面仍然负责业务的传送,不同之处在于传送平面的动作是在网管平面和控制平面的作用下进行的。,网管平面,管理平面不仅要支持传统的管理功能,还要支持具有,ASON,特色的新功能,例如连接的管理,配置控制平面、路由协议、,UNI/NNI,等。同时起到协调控制平面资源和传送平面资源的作用。,控制平面,控制平面是,ASON
4、的核心层面,,ASON,网络之所以成为智能光网络的原因就在于它能应客户实时的需求来动态分配光通道,控制平面负责完成网络连接的动态建立和网络资源的动态分配。,5,FonsWeaver780B,简介,极大的交叉容量:,160G,,,VC4,单子架业务槽位:,18,个,完善的,MSTP,功能:,业务接口:,GE/FE/ATM,多业务功能:交换、透传、,LCAS,设备级保护:,硬件:交叉、时钟盘、电源、控制单元均为双备份。,软件:多重保护。,网络保护方式:,线性,1,1,、,1:1,、,2/4,纤,MSP,、子网连接保护、动态恢复、保护与恢复相结合,6,FonsWeaver780B,简介,时钟、高、
5、低阶交叉单元集成在一个单盘上,低阶部分为扣板方式,根据用户组网需求提供不同扣板5,G/20G;,高阶交叉容量为160,G(1024X1024VC4);,低阶交叉容量:最大20,G(128,X128VC4,),高阶接口盘位18个,其中10,G,盘位最多12个,2.5,G/622M/O155M,盘位最多18个,,GFI1,盘位最多17个(,W2,不能插);,低阶:2,M/34M/45M/FE:,主框8个盘位,扩展框16个盘位。单子框直接接入,8,个,VC4,带宽的低阶业务(,E1/FE,),,终结,504,个,2,M,(,8VC4,),业务;主框和扩展框,共可以提供,1260,(,20,VC4,)
6、个,2,M,业务上下;,最多容许接入,8*14,个,STM1,电接口;,提供一组,FE/140M/155M,电口的,1,:,5,保护(或两组,1,:,2,);同时提供一组,E1,盘,1,:,7,保护或两组,34,M/45M,盘的,1,:,3,保护或一组,E1,盘的,1,:,N,保护与一组,34,M/45M,的,1,:,M,保护共存(,N+M=6,);,增加扩展框,可以增加两组,E1,盘的,1,:,N,(,N,7,保护);或增加两组,34,M/45M,盘的,1,:,N,(,N,3,保护)或一组,E1,盘的,1,:,N,保护与一组,34,M/45M,的,1,:,M,保护共存(,N,7,;,M,3
7、7,FonsWeaver780B,简介,所有光盘,支持开销(,J0,、,E1,、,F1,、,E2,、,D1,D12,、,S1,、,K1,、,K2,以及,13,个空闲字节)的透明传输,槽位任意指配;,所有单盘支持,FPGA/BMU,的在线升级功能;,单槽位最多分配,8,方向的,DCC/EOW,;,支持,128,方向的,DCC/EOW,管理方向接入;实际处理,32,个方向的,DCC/EOW,;,全系列光口支持激光器自动关断功能;,全系列光口的功率监测功能;,完善的开销处理能力;,XCU,的主备无损伤切换;,XCU,的,1+1,自动保护;,支持向,ASON,光网络的平滑演进;,支持,2.5,
8、G/10G,的平滑升级;,具有与烽火通信现有设备以及,FonsWeaver 780,、,FonsWeaver 780A,混合组网的能力;,8,9,10,11,FonsWeaver780B,业务接口盘,最高端口速率,10G,槽位兼容性,群路,/,支路槽位兼容,可混插,18,个业务槽位,业务接口,STM-641,路,/,盘,12,槽位,STM-161,或,4,路,/,盘,18,槽位,STM-44,路,/,盘,18,槽位,STM-1,光,8,路,/,盘,18,槽位,STM-1,电,8,路,/,盘,8,槽位,FE+GE8,路,+2,路,18,槽位,10GE 10,路,/,盘,18,槽位,E1 63,路
9、/,盘,8,槽位,12,FonsWeaver780B,组网能力,可配置,12,个,STM-64,光口,构成,6,套,10G,的双纤复用段环,可配置,54,个,STM-16,光口,构成,27,套,2.5G,的双纤复用段环,可配置,72,个,STM-4,光口,构成,36,套,622M,的双纤复用段环,TRBW9,TRBW8,AGGW7,AGGW6,AGGW5,AGGW4,AGGW3,TRBW2,NMU,AGGW1,AGGE1,TRIBE2,AGGE3,AGGE4,AGGE5,AGGE6,AGGE7,TRBE8,TRBE8,端子板,端子板,端子板,端子板,端子板,端子板,MCU,AIF2,XCU,
10、XCU,AIF1,MCU,端子板,端子板,端子板,端子板,端子板,端子板,可配置,144,个,STM-1,光口,构成,42,套,155M,的双纤低阶通道环,13,强大的业务保护能力,TRBW9,TRBW8,AGGW7,AGGW6,AGGW5,AGGW4,AGGW3,TRBW2,NMU,AGGW1,AGGE1,TRIBE2,AGGE3,AGGE4,AGGE5,AGGE6,AGGE7,TRBE8,TRBE9,2M,业务,1,:,N,保护(,N,最大为,7,),FE,电口盘保护支持,2,组,1,:,1,保护,155M,业务,1,组,1,:,5,或,2,组,1,:,2,14,多业务承载能力,FE/GE
11、以太网接口盘,槽位带宽,2.5G,;对外提供,8,路,FE,以太网电接口(,LAN,口)和,2,个,GE,以太网光接口,对内最大提供,24,个,FE,全双工以太网数据接口(,WAN,口);,支持,FE,到,GE/FE,的汇聚;汇聚比最大为,24/1,;,本盘直接出,2GE,光接口;可以通过端子板引出,FE,电接口(可以支持,FE,电口盘保护)或者直接从面板引出,FE,光电接口;,支持,GFP,封装;支持,LCAS,功能;支持,VC12,、,VC3,、,VC4,虚级联;,GE,以太网盘,槽位带宽,10G,;对外提供,10,路,GE,光接口;,采用,GFP,数据封装格式;支持,LCAS,功能;,
12、15,FonsWeaver Pro,扩展核心节点低阶业务,针对低阶业务处理开发了,FonsWeaver PRO,通用扩展单元。,PRO,单元可与,FonsWeaver780B,系列共架安装,灵活实现,2M,、,FE,业务上下。,通过高速电缆线连接,不占用设备业务槽位。,可与,FonsWeaver780B,共架安装在一个标准的,2.2m,机柜中,16,FonsWeaver,灵活的低阶业务扩展框,E1,E1,E1,E1,E1,E1,E1,E1,REG,RGE,GFI1,GFI1,GFI1,GFI1,E1,E1,E1,E1,FonsWeaver PRO,是为了增强,ASON,设备的低阶业务下载能力设
13、计,适用于,FonsWeaver,系列产品,共有,16,个业务槽位。它能终结,756,个,E1,业务;同时支持,E1,盘的一组,1:N,保护和,1:M,保护(,N7,;,M3,);支持,34M,盘的两组,1:3,保护;支持,FE,盘的两组,1:1,保护。,2M,业务,1,:,7,和,1,:,3,保护,34M/45M,业务两组,1,:,3,保护,FE,业务两组,1,:,1,保护,17,E1,盘的盘保护,可插槽位:,W9,W8,W7,W6,E6,E7,E8,E9,(主框),W9,为推荐保护槽位;,18,E1,盘的盘保护,D0,,,D1,,,D2,,,D3,,,D4,,,D5,,,D6,,,D7,槽
14、位(扩展框第一组),DE,,,DF,,,E0,,,E1,槽位(扩展框第二组),19,E1,盘的盘保护,支持,1,:,7,盘保护,保护槽位任意选择,可以只保护部分槽位的工作盘,优先级:选定一个保护盘,剩下的都可以作为工作盘,保护的优先级从保护盘的右边开始逆时针依次降低。如:在,1,:,7,盘保护中,选定,W7,为保护盘,其他都为工作盘,优先级从高到低为:,W6/E6/E7/E8/E9/W9/W8,保护规则:,a.,保护盘正常,有一个工作盘失效,业务倒换到保护盘工作;,b.,保护盘正常,已经有一个低优先级的工作盘,A,失效并倒换了,如再有一个高优先级的工作盘,B,失效,则,B,盘会抢占保护盘,同时
15、A,盘的业务会中断;,c.,保护盘失效,无论当前工作盘处于什么状态,无条件返回工作盘;,网管上,XCU_FW,单盘中有强制命令可以实现强制盘倒换。,20,FE,盘电口保护,主框有两组,1,:,1,保护:第一组为,W5,、,E5,,其中,E5,为保护槽位;,第二组为,W3,、,E3,,其中,W3,为保护槽位;,21,FE,盘电口保护,扩展框有两组两组,1,:,1,保护:第一组为,DA,槽位、,DB,槽位,其中,DA,为保护槽位;,第二组为,DC,槽位、,DD,槽位,其中,DC,为保护槽位;,22,外部特征(机械结构),2.2m,机,架,容,纳,两,个,子,框,单层,600mm,深;,前后对插结
16、构;,23,FonsWeaver,采用数字诊断功能的智能,SFP,光模块,采用,SFP(Small Form pluggable),小型封装可热插拔模块。,支持热插拔功能,使得系统维护更加简单。,通过光模块的数字诊断功能,,OTNM2000,网管可实时监测收发模块的温度、供电电压、激光偏置电流以及发射和接收的光功率。通过这些参量的测量,能迅速定位故障是发生在模块内部还是线路上,是本地模块还是在远端模块。通过快速定位故障,减少了系统的故障修复时间。,24,灵活的,DCC,处理能力,采用更加强大的核心处理器。,FonsWeaver780B,具备,128,路的,DCCR,信道接入和,128,路的,D
17、CCM,信道接入能力,可处理其中,32,个光方向的,DCCR,信道开销和,32,个光方向的,DCCM,信道开销。,DCC,支持动态分配和静态配置方式,完全满足复杂组网的要求。,25,780B,单盘硬件,NMU,网元管理盘集成了丰富的通讯控制器的,32,位,RISC,处理器为核心,加上各种外围接口电路,构成了一个功能齐全的嵌入式计算机处理系统。其上支持以太网,,HDLC,RS232,等多种通信协议。在新一代的,ASON,中,采用了更加先进的,8247,处理芯片,集成了多个,HUB,,,FonsWeaver,780A/B,系统更是具有,1+1,保护功能,光方向不仅可选择而且可扩充,可保护,目前最高
18、支持,64,路。,26,1,、采用母,/,子板结构。,2,、软件存储器件采用,FLASH,,为软件下载提供了基础。可实现单盘软件的在线升级。,基本功能特征,3,、管理盘与单盘通信采用百兆以太网,主备管理盘 之间采用,HDLC,链路。老的,860EMU,与单盘之间采用,BCT,总线模式,问答式半双工,速率较低;新的管理盘采用高速率的全双工以太网模式;,27,面板指示灯含义,1,指示灯,指示灯状态,备注,ACT,长亮但不闪烁表示,NMU,盘未得到正确的配置或时间;正常工作时,均匀闪烁。,工作指示灯,绿灯,UA/NUA,黄色表示非急告,;,红色表示急告,急告、非急告指示灯,双色灯,NET,闪亮时,表
19、示,F,口接收到以太网上的数据。,F,口以太网通信指示灯,绿灯,SBUS,均匀闪烁表示,BMU,与,NMU,通讯正常,不闪烁时表示,NMU,未收到,BMU,的应答。,BMU,应答指示,MBUS,MBUS,口通讯状态指示灯,,NMU,盘正常工作时,闪动表示该口收到数据。,当,NMU,盘自身软件升级时,此灯闪亮。升级完毕后,此灯作为,MBUS,通讯状态指示灯。,DCC,指示灯,绿灯,闪烁时,表示相应方向的,DCC,接收到数据。,有些设备由于采用,128/32,路,DCC,选择,因此灯号并不能与,DCC,方向一一对应,28,面板指示灯含义,2,插座(,RJ45,),COM3,内部调试口,插座(,RJ
20、45,),DEBUG,内部调试口,插座(,RJ45,),ETH3,ETH3,与,HUB2,直连,可用作大,F,口和程序下载口,插座(,RJ45,),ETH4,ETH4,与,HUB2,直连,可用作大,F,口和程序下载口,29,开关说明,1,在,NMU,盘中有,6,个八位的拨号开关,开关拨为,ON,时相应数据位为,0,,开关拨为,OFF,时相应数据位为,1,。,K1-1,用来设置本盘是用作,DCCRM,,,0,:,DCCR,;,1,:,DCCM,,剩余,7,位保留用,(,仅对,780A/B,适用,),。,K5,1,用来设置以太网的优先级,,0,:表示为优先级为,FALSE,,,1,:表示优先级为,
21、TRUE,。,K5,2,用来设置,IP,地址是通过拨号开关来确定(拨为,OFF,)还是由小网管配置来确定,(,拨为,ON),,,IP,地址用拨号开关来确定时,,K3,、,K4,、,K5,的,3,8,和,K6,决定,IP,地址值,,K3,对应,IP,地址的最高位,,K6,对应,IP,地址的最低位。,30,开关说明,2,K1,K1-1,ON,用作,DCCR,OFF,用作,DCCM,其它,备用,备用,K2,K2-1,ON,设备,GID,从,1,开始,(780B,新子框,),OFF,设备,GID,从,0,开始,(780B,旧子框,),其它,备用,备用,K3,K3-1K3-8,ON,0,OFF,1,K4
22、K4-1K4-8,ON,0,OFF,1,K5,K5-1,ON,以太网优先级为,FALSE,OFF,以太网优先级为,TRUE,K5-2,ON,IP,地址通过小,f,口设定(静态分配,DCC),OFF,IP,地址通过拨号开关决定(动态分配,DCC),K6,K6-1K6-8,ON,0,OFF,1,31,DCC,通道分布,每个槽位能分配的最多,DCC,信道数目见下图。,32,NMU,盘主备倒换,主备盘备份(对,FonsWeaver,780A/B,适用),NMU,盘的主备,网管下发主备切换命令:,工作态盘收到切换命令后,检测主备通信是否正常,是则发送切换命令到备份态盘,自己则切换到备份态盘,一分半后复
23、位,复位起来后为备份态;此时备份态盘收到工作态盘发来的切换命令后立即切换到工作态。,拔盘检测切换,拔插备份盘时,对工作态盘无影响;,拔掉工作态盘时,备份态盘检测到工作态盘不在位后发心跳帧检测,满足切换检测次数(,2,分钟)后记录下检测切换记录写入,FLASH,,切换到工作态后马上复位,起来后处于工作态,33,O9953,光盘,支持,G.691,定义的标准光接口;,支持特定波长光接口;,提供,1,路,STM-64,光接口;,完成信号的光电,/,电光变换、时钟提取和综合;,具有发送和接收光功率检测、激光器偏流检测功能;,支持激光器自动关断功能;,提供开销透传的接口,可实现,TMUX,的功能;,具有
24、SOH,开销处理,并且支持所有已经定义的段开销字节(,A1,、,A2,、,J0,、,B1,、,B2,、,S1,、,M1,、,H1,、,H2,、,H3,、,E1,、,E2,、,F1,、,D1,D12,、,K1,、,K2,);,提供对高阶通道开销(,J1,、,B3,、,C2,、,G1,等)的监测功能;,提供对段层主要告警的监测,并且上报给,XCU,盘作为复用段保护的倒换判据;,支持群路下话方向的指针解释和指针调整,并将各个,AU-4,信号的状态上报给,XCU,盘作为通道保护的倒换判据;,支持主备,XCU,盘的无缝切换;,支持设备环回和线路环回的测试功能;,支持对,FPGA,和,BMU,软件的远程
25、在线升级功能。,34,面板指示灯含义,缩写,含义,说明,ACT,工作指示灯,绿色,正常情况下闪烁,ALM,告警指示灯,无告警时,灯不亮,亮红色表示该盘出现急告(紧急告警和主要告警),亮黄色表示该盘出现非急告(次要告警),亮橙色表示该盘急告和非急告都出现,TX,输出光接口,RX,输入光接口,35,O2500,光盘,支持,G.957,定义的标准光接口;,支持特定波长光接口;,提供,1,路,STM-16,光接口或,4,路,STM-16,光接口;,完成信号的光电,/,电光变换,时钟提取和综合;,具有发送和接收光功率检测、激光器偏流检测功能;,支持激光器自动关断功能;,提供开销透传的接口,可实现,TMU
26、X,的功能;,具有,SOH,开销处理,并且支持所有已经定义的段开销字节(,A1,、,A2,、,B1,、,B2,、,S1,、,M1,、,H1,、,H2,、,H3,、,E1,、,E2,、,F1,、,D1,D12,、,K1,、,K2,);,提供对高阶通道开销(,J1,、,B3,、,C2,、,G1,等)的监测功能;,提供对段层主要告警的监测,并且上报给,XCU,盘作为复用段保护的倒换判据;,支持群路下话方向的指针解释和指针调整,并将各个,AU-4,信号的状态上报给,XCU,盘作为通道保护的倒换判据;,支持主备,XCU,盘的无缝切换;,支持设备环回和线路环回的测试功能;,支持对,FPGA,和,BMU,软
27、件的远程在线升级功能。,36,面板指示灯含义,缩写,含义,说明,ACT,工作指示灯,绿色,正常情况下闪烁,ALM,告警指示灯,无告警时,灯不亮,亮红色表示该盘出现急告(紧急告警和主要告警),亮黄色表示该盘出现非急告(次要告警),亮橙色表示该盘急告和非急告都出现,TX,输出光接口,RX,输入光接口,37,O622,光盘,支持,G.957,定义的标准光接口;,提供,4,路,STM-4,光接口;,完成信号的光电,/,电光变换,时钟提取和综合;,具有发送和接收光功率检测、激光器偏流检测功能;,支持激光器自动关断功能;,提供开销透传的接口,可实现,TMUX,的功能;,具有,SOH,开销处理,并且支持所有
28、已经定义的段开销字节(,A1,、,A2,、,J0,、,B1,、,B2,、,S1,、,M1,、,H1,、,H2,、,H3,、,E1,、,E2,、,F1,、,D1,D12,、,K1,、,K2,);,提供对高阶通道开销(,J1,、,B3,、,C2,、,G1,等)的监测功能;,提供对段层主要告警的监测,并且上报给,XCU,盘作为复用段保护的倒换判据;,支持群路下话方向的指针解释和指针调整,并将各个,AU-4,信号的状态上报给,XCU,盘作为通道保护的倒换判据;,支持主备,XCU,盘的无缝切换;,支持设备环回和线路环回的测试功能;,支持盘内,STM-4,线路口的,MS SPRING,、,1+1,和,1:
29、1,的线性复用段保护;,支持对,FPGA,和,BMU,软件的远程在线升级功能。,38,面板指示灯含义,缩写,含义,说明,ACT,工作指示灯,绿色,正常情况下闪烁,ALM,告警指示灯,无告警时,灯不亮,亮红色表示该盘出现急告(紧急告警和主要告警),亮黄色表示该盘出现非急告(次要告警),亮橙色表示该盘急告和非急告都出现,TX1,TX4,输出光接口,1,4,RX1,RX4,输出光接口,1,4,39,O155,光盘,支持,G.957,定义的标准接口;,提供,8,路,STM-1,光接口;,完成信号的光电,/,电光变换、时钟提取和综合;,具有发送和接收光功率检测、激光器偏流检测功能;,支持激光器自动关断功
30、能;,提供开销透传,/,直通的接口,可实现,TMUX,的功能;,具有,SOH,开销处理,并且支持所有已经定义的段开销字节(,A1,、,A2,、,B1,、,B2,、,S1,、,M1,、,H1,、,H2,、,H3,、,E1,、,E2,、,F1,、,D1,D12,、,K1,、,K2,);,提供对高阶通道开销(,J1,、,B3,、,C2,、,G1,等)的监测功能;,完成线路侧的,AU-4,指针调整;,支持主备,XCU,盘的无缝切换;,支持设备环回和线路环回的测试功能;,支持盘内或盘间,STM-1,线路口的通道保护;可支持4组盘间1+1/1:1保护,支持对,FPGA,和,BMU,软件的远程在线升级功能。
31、40,面板指示灯含义,缩写,含义,说明,ACT,工作指示灯,绿色,正常情况下闪烁,ALM,告警指示灯,无告警时,灯不亮,亮红色表示该盘出现急告(紧急告警和主要告警),亮黄色表示该盘出现非急告(次要告警),亮橙色表示该盘急告和非急告都出现,TX1,TX8,输出光接口,1,8,RX1,RX8,输出光接口,1,8,41,E1,盘,提供,63,个,2 048 Kbit/s,接口;,完成,63,个,VC-12,的映射与解映射功能;,具有通道开销(,B3,、,H4,、,C2,)的终结能力;,支持线路环回、设备环回测试功能;,支持对,FPGA,和,BMU,软件的在线远程升级功能;,支持电接口的一组,1:N
32、N7,)保护。,42,面板指示灯含义,缩写,含义,说明,ACT,工作指示灯,绿色,正常情况下闪烁,ALM,告警指示灯,无告警时,灯不亮,亮红色表示该盘出现急告(紧急告警和主要告警)亮黄色表示该盘出现非急告(次要告警),亮橙色表示该盘急告和非急告都出现,43,GFI1,以太网盘,面板提供,8,个,FE,以太网电接口和,2,个,GE,以太网光接口;带宽为,2.5G,,交换最大容量为:,24FE+2GE,或,26FE+2GE,;支持,FE,到,GE/FE,的汇聚;汇聚比为,16:1,或,24:1,;支持,VC12,、,VC3,、,VC4,虚级联;支持,GFP/LAPS/HDLC,封装;支持,L
33、CAS,功能;支持长达,9624,字节的,JUMBO,帧(巨型帧)处理;支持,GE/FE,的二层交换功能;支持二层交换功能的带宽限制;完成通道开销的处理;提供双向的指针处理;支持主备,XCU,盘的无缝切换;支持对,FPGA,和,BMU,软件的远程在线升级功能。可提供电口保护,44,面板指示灯含义,缩写,含义,说明,ACT,工作指示灯,绿色,正常情况下闪烁,ALM,告警指示灯,无告警时,灯不亮,亮红色表示急告(紧急告警和主要告警),亮黄色表示非急告(次要告警),亮橙色表示该盘急告和非急告都出现,TX1,,,TX2,输出光接口,RX1,,,RX2,输入光接口,45,XCU,盘,完成,160G160
34、G,的高阶交叉;完成,5G5G/20G20G,的低阶交叉;支持各种业务盘的保护功能;提供,32VC-4/128VC-4,的支路单元指针处理能力;支持子网连接保护功能;提供,32VC-4/128VC-4,通道开销的终结能力;提供扩展接口,可带扩展子框;以及,72,方向的,APS,协议转换;并与群,/,支路盘配合实现,MS SPRING,功能;实现系统的,UPSR,功能;支持对,FPGA,和,BMU,软件的在线远程升级功能。,46,面板指示灯含义,缩写,含义,说明,ACT,工作指示灯,绿色,正常情况下闪烁,主用时快闪,备用时慢闪,AUALM,高阶交叉单元告警指示灯,无告警时,灯不亮,亮红色表示出现
35、急告(紧急告警和主要告警),亮黄色表示出现非急告(次要告警),亮橙色表示急告和非急告都出现,TUALM,低阶交叉单元告警指示灯,CTRL,强制命令指示灯,绿色,当机盘被下达强制命令(除“倒换清除”和“恢复到主用”)时,灯亮,CKALM,时钟单元告警指示灯,无告警时,灯不亮,亮红色表示出现急告(紧急告警和主要告警)亮黄色表示出现非急告(次要告警),亮橙色表示急告和非急告都发生,LOCKED,锁定模式指示灯,绿色,指示时钟工作在锁定模式,HOLD,保持模式指示灯,绿色,指示时钟工作在保持模式,FREE,自由振荡模式指示灯,绿色,指示时钟工作在自由振荡模式,SW,主备用切换按钮,该盘为主用盘时,按下
36、此按钮该盘倒成备用盘,该盘为备用盘时,按下此按钮无效,EX-RACKL,低速接口,用于连接扩展子框,EX-RACKH,高速接口,用于连接扩展子框,47,单盘功能描述,XCU,交叉,面板指示灯含义,单盘完成,160,Gx160G,的高阶交叉,;,处理各个群支路盘输出的,SALM,总线,完成多方向的,APS,协议转换,与群支路盘配合实现,BLSR(,有三组,K1,K2,SALM,总线,速率为,6.48,M);,支持对,FPGA,和,BCT,软件的在线远程升级;,处理各个群支路盘输出的,PALM,总线(三组),实现系统的,UPSR;,对与之接口的各个单盘输出本盘状态指示信号,控制各个单盘同步定时的选
37、择,;,系统配置,1+1,保护;,提供低阶交叉的接口,与低阶交叉扣板接口;,提供扩展接口,通过电连接带扩展子框。,提供,32,VC4/128VC4,通道开销(,B3),的终结能力;,48,单盘功能描述,XCU,交叉,提供,20,GX20G(128X128VC4),的低阶交叉能力;,提供,128,VC4,的,TUPP,能力;,支持不少于,40个,VC4,带宽的,2,M,业务低阶通道保护环;,49,单盘功能描述,XCU,时钟,单盘完成,160,Gx160G,的高阶交叉,;,处理各个群支路盘输出的,SALM,总线,完成多方向的,APS,协议转换,与群支路盘配合实现,BLSR(,有三组,K1,K2,S
38、ALM,总线,速率为,6.48,M);,支持对,FPGA,和,BCT,软件的在线远程升级;,处理各个群支路盘输出的,PALM,总线(三组),实现系统的,UPSR;,对与之接口的各个单盘输出本盘状态指示信号,控制各个单盘同步定时的选择,;,系统配置,1+1,保护;,提供低阶交叉的接口,与低阶交叉扣板接口;,提供扩展接口,通过电连接带扩展子框。,提供,32,VC4/128VC4,通道开销(,B3),的终结能力;,50,在同步时钟传送时不应存在环路;,尽量减少定时传递链路的长度,避免由于链路太长影响传输的时钟信号的质量;,从站时钟要从高一级设备或同一级设备获得基准;,应从分散路由获得主、备时钟的基准
39、避免主备时钟路由重叠,以防止当主用时钟传递链路中断后,导致时钟基准丢失的情况;,选择可用性高的传输系统来传递时钟基准。,单盘功能描述,XCU,时钟,51,具有,2,路外定时输入参考源(,T3,接口),且可配置成,2,Mb/s,或2,MHz,类型。,具有,STM-N,输入参考源(,T1,接口),22,路,其中,12 路,STM-64,可任选,,22 路,STM-16,可任选,,22 路,STM-4/1,可任选。(环,16,,环,8,各盘位分别提供,1,路,环,7,,环,9,各盘位分别提供,2,路),T2,接口:,PDH,支路信号 不支持,单盘功能描述,XCU,时钟,52,单盘功能描述,XCU,
40、时钟,53,单盘功能描述,XCU,时钟,54,交叉部分信号表示,55,常规两纤复用段保护组环,组环规则:东西对偶成环,如,W1,E1,一对成一个两纤复用段环,带宽可以是,O9953/O2488/O622,,带宽自动根据你添加的盘来决定;如果是多口的,O2488/O622,,每个大环最多支持,4,个小环;最多支持,9,个大环;共,36,个小环,交叉界面命令:,P R.1.1/2f/3.2/8,(设置第一个大环的第一个小环为两纤复用段环),保护机制:支持,G.841,的标准协议中单处故障和自定义的扩展多处故障,组环示意图:,56,常规两纤复用段保护组环,W3 E3,2#,W1 E1,1#,E1 W
41、1,4#,E4 W4,3#,常规两纤复用段保护支持额外业务,交叉按照正常的交叉去做就可以,不需要其他设置,单盘会根据交叉来自动识别是否有额外业务。,57,常规链路,1,1,保护,组环规则:东西对偶成链,如,W1,E1,组成一个链,带宽可以是,O9953/O2488/O622/O155,,带宽自动根据你添加的盘来决定;如果是多口的,O2488/O622/O155,,每个大环最多支持,4,个小环;最多支持,9,个大环;共,36,个小环;其中西向为主用,东向为备用;不需要手动做并发。,交叉界面命令:,P R.1.1/1+1/8,(设置第一个大环的第一个小环为,1+1,链路保护),保护规则:,a.,备
42、用正常,主用失效,业务倒换到备用;,b.,备用正常,主用恢复,等待时间到,业务恢复;,c.,备用失效,无论主用处于什么状态,业务无条件返回主用;,网管上网块命令中可以使用“倒向备用”来强制,1,1,倒换;使用“恢复主用”来恢复,1,1,倒换;使用“锁定主用”来使业务无条件处于主用。,组环示意图:,58,常规链路,1,1,保护,W1 E1,1#,W3 W1 E1 E3,2#,W4 E4,3#,1,2,W.1.1.1,T.1.2.1,P R.1.1/1+1/2,W.1.1.1,T.1.7.1,P R.1.1/1+1/2,59,高阶通道保护,保护规则:可以实现任意一对,VC4,之间的通道保护,任意并
43、发和选收;对于所有的群路都可以使用;例如:可以指定,E.5.5,保护,W.1.1,,不需要手动做并发,交叉如下:,W.1.1,W.7.1,(正常上下话),E.5.5,W.1.1/U/ASONP,(指定,E.5.5,保护,W.1.1,,同时将,W.7.1,的业务并发到,E.5.5,),由于使任意,VC4,之间的保护,所以可以将原来的虚拟通道和,G.842,保护都兼容。,1,2,3,W.1.1,W.7.1/4,E.1.1,W.1.1/U/ASONP/4,E.1.1,W.7.1/4,W.1.1,E.1.1/U/ASONP/4,60,低阶通道保护,保护规则:可以实现任意一对,2M,之间的通道保护,任意
44、并发和选收;对于所有的群路和支路都可以使用。例如:可以指定,E.1.5.2,保护,W.1.5.1,,不需要手动做并发,交叉如下:,W.1.1.1,T.1.1.1,(正常上下话),E.1.5.2,W.1.1.1/U/ASONP,(指定,E.1.5.2,保护,W.1.1.1,,同时将,T.1.1.1,的业务并发到,E.1.5.2,),1,2,3,W.1.1.1,W.7.1.1/4,E.1.1.1,W.1.1.1/U/ASONP/4,E.1.1.1,W.7.1.1/4,W.1.1.1,E.1.1.1/U/ASONP/4,61,2M,盘保护,2M,盘保护,可插槽位:,W9,W8,W7,W6,E6,E7
45、E8,E9,(主框),W9,为推荐保护槽位;,D0,,,D1,,,D2,,,D3,,,D4,,,D5,,,D6,,,D7,槽位(扩展框第一组),DA,,,DB,,,DC,,,DD,,,DE,,,DF,,,E0,,,E1,槽位(扩展框第二组),支持,1,:,7,盘保护,保护槽位任意选择,可以只保护部分槽位的工作盘,优先级:选定一个保护盘,剩下的都可以作为工作盘,保护的优先级从保护盘的右边开始逆时针依次降低。如:在,1,:,7,盘保护中,选定,W7,为保护盘,其他都为工作盘,优先级从高到低为:,W6/E6/E7/E8/E9/W9/W8,保护规则:,a.,保护盘正常,有一个工作盘失效,业务倒换到保
46、护盘工作;,b.,保护盘正常,已经有一个低优先级的工作盘,A,失效并倒换了,如再有一个高优先级的工作盘,B,失效,则,B,盘会抢占保护盘,同时,A,盘的业务会中断;,c.,保护盘失效,无论当前工作盘处于什么状态,无条件返回工作盘;,网管上,XCU_FW,单盘中有强制命令可以实现强制盘倒换。,62,FE,盘保护,FE,盘保护(,返回,),主框有两组,1,:,1,保护,第一组为,W5,、,E5,,其中,E5,为保护槽位;,第二组为,W3,、,E3,,其中,W3,为保护槽位;,扩展框有两组两组,1,:,1,保护,第一组为,DA,槽位、,DB,槽位,其中,DA,为保护槽位;,第二组为,DC,槽位、,D
47、D,槽位,其中,DC,为保护槽位;,63,2M,盘与,FE,盘保护方法,BoardProtect,主框,|,扩展框,第,1,组,|,第,2,组,/,盘类型,/,保护类型,/,保护槽位序号,/enum,工作槽位序号,1,工作槽位序号,2,BoardProtect,:盘保护关键字;,主框:,M,扩展框:,B,第一组:,1,第二组:,2,(例如主框第一组,那么,主框,|,扩展框,第,1,组,|,第,2,组,M1,);,盘类型:,E2M-E1-63|FE,保护类型:,1:7|1:2|1:3|1:1,;,enum,:枚举关键字,不可少;,保护槽位序号:根据每种单盘在各个槽位有一个相应的序号与之对应,工作
48、槽位序号:根据每种单盘在各个槽位有一个相应的序号与之对应,64,2M,盘与,FE,盘保护方法,具体槽位和序号的对应关系如下:,E1-63,:主框低阶支路,1,(,01,槽位,1,),M1,主框低阶支路,2,(,02,槽位,2,),M1,主框低阶支路,3,(,03,槽位,3,),M1,主框低阶支路,4,(,04,槽位,4,),M1,主框低阶支路,5,(,10,槽位,5,),M1,主框低阶支路,6,(,11,槽位,6,),M1,主框低阶支路,7,(,12,槽位,7,),M1,主框低阶支路,8,(,13,槽位,8,),M1,扩展框低阶支路,1,(,D0,槽位,1,),B1,扩展框低阶支路,2,(,D
49、1,槽位,2,),B1,扩展框低阶支路,3,(,D2,槽位,3,),B1,扩展框低阶支路,4,(,D3,槽位,4,),B1,扩展框低阶支路,5,(,D4,槽位,5,),B1,扩展框低阶支路,6,(,D5,槽位,6,),B1,扩展框低阶支路,7,(,D6,槽位,7,),B1,扩展框低阶支路,8,(,D7,槽位,8,),B1,扩展框低阶支路,9,(,DA,槽位,9,),B2,扩展框低阶支路,10,(,DB,槽位,10,),B2,扩展框低阶支路,11,(,DC,槽位,11,),B2,扩展框低阶支路,12,(,DD,槽位,12,),B2,扩展框低阶支路,13,(,DE,槽位,13,),B2,扩展框低阶
50、支路,14,(,DF,槽位,14,),B2,扩展框低阶支路,15,(,E0,槽位,15,),B2,扩展框低阶支路,16,(,E1,槽位,16,),B2,65,2M,盘与,FE,盘保护方法,具体槽位和序号的对应关系如下,FE:,主框高阶支路,1,(,05,槽位,1,),M1,主框高阶支路,6,(,0F,槽位,2,),M1,(固定保护槽位),主框高阶支路,3,(,07,槽位,3,),M2,(固定保护槽位),主框高阶支路,4,(,0D,槽位,4,),M2,扩展框低阶支路,09,(,DA,槽位,09,),B1,(固定保护槽位),扩展框低阶支路,10,(,DB,槽位,10,),B1,扩展框低阶支路,11
