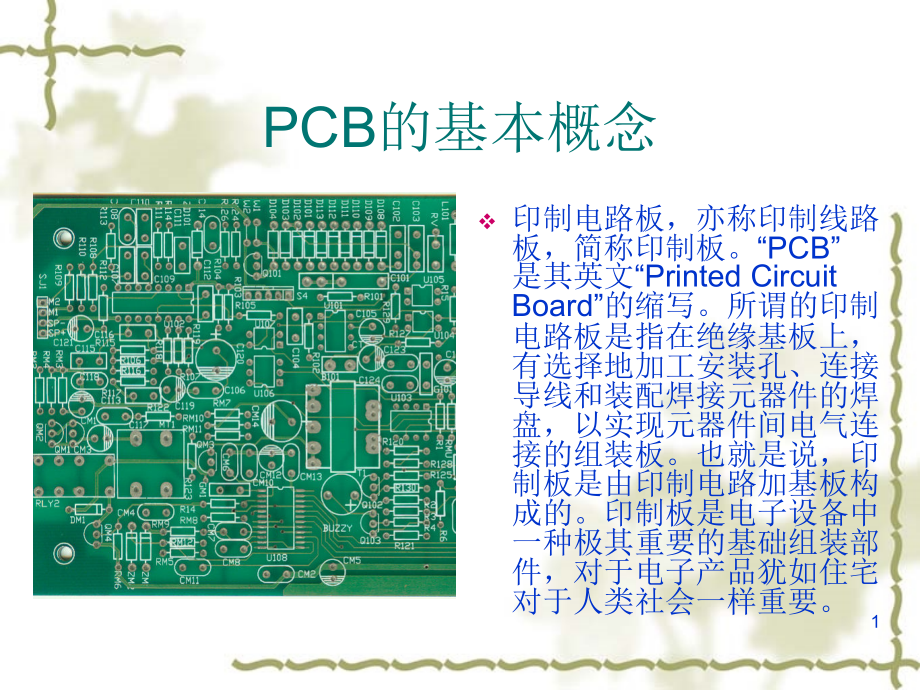

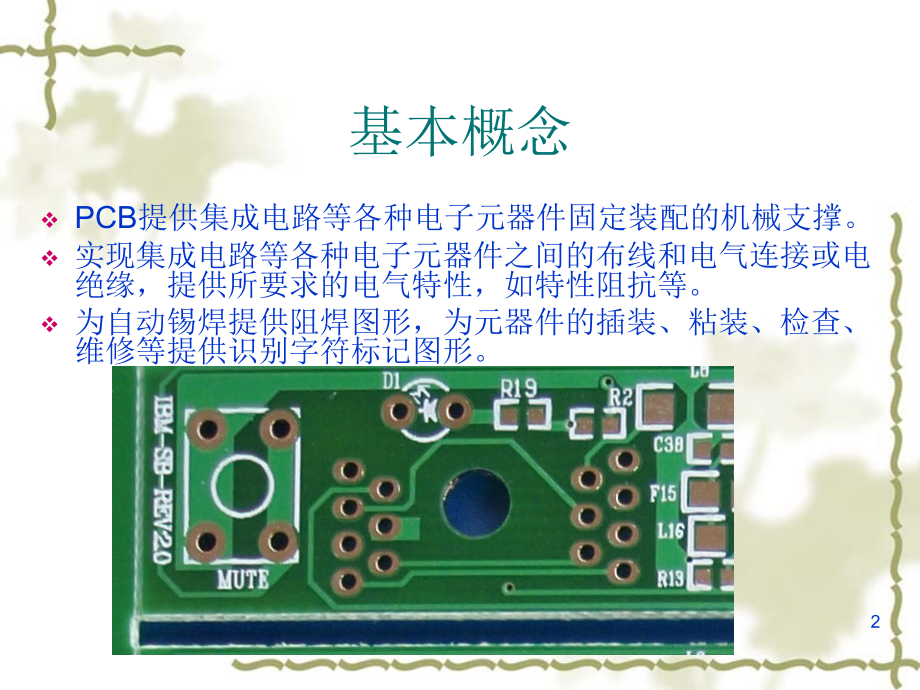

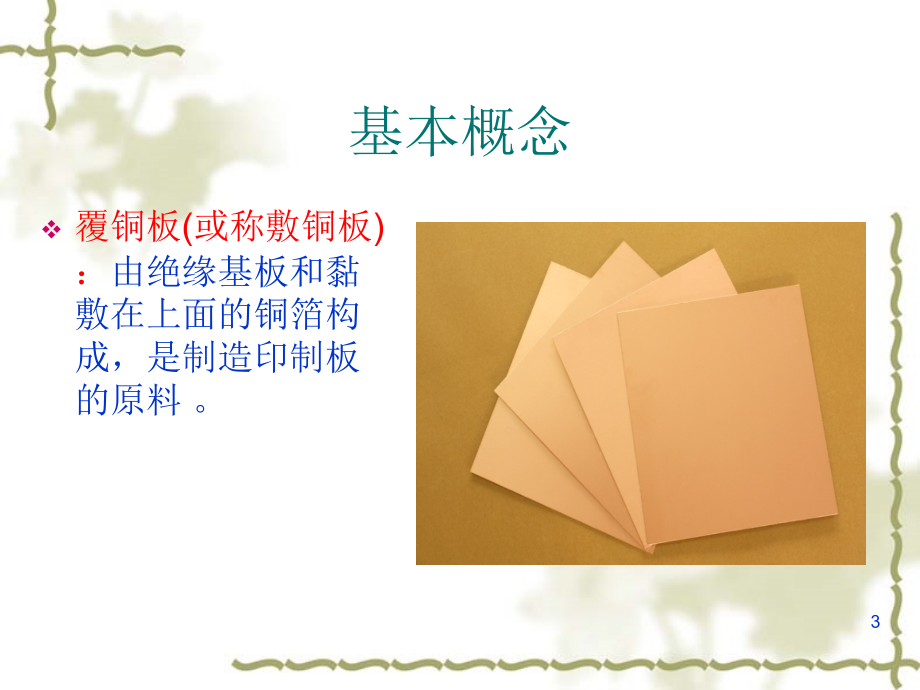

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,PCB,的基本概念,印制电路板，亦称印制线路板，简称印制板。“,PCB”,是其英文“,Printed Circuit Board”,的缩写。所谓的印制电路板是指在绝缘基板上，有选择地加工安装孔、连接导线和装配焊接元器件的焊盘，以实现元器件间电气连接的组装板。也就是说，印制板是由印制电路加基板构成的。印制板是电子设备中一种极其重要的基础组装部件，对于电子产品犹如住宅对于人类社会一样重要。,1,基本概念,PCB,提供集成电路等各种电子元器件固定装配的机械支撑。,实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘，提供所要求的电气特性，如特性阻抗等。,为自动锡焊提供阻焊图形，为元器件的插装、粘装、检查、维修等提供识别字符标记图形。,2,基本概念,覆铜板,(,或称敷铜板,),：,由绝缘基板和黏敷在上面的铜箔构成，是制造印制板的原料。,3,基本概念,铜膜导线,：,简称导线，是敷铜经腐蚀后形成的用于连接各个焊盘的走线。是印制电路板最重要的部分之一。,焊盘,Pad,：,PCB,上用于放置焊锡、将元器件引脚固定的焊点。,安全间距：,进行印刷电路板的设计时，为了避免导线、过孔、焊点及元件的相互干扰，必须使它们之间留出一定的距离，这个距离称之为安全间距（,Clearance,）。,4,基本概念,元件封装：,指实际元器件焊接到印制电路板时，在电路板上所显示的外形和焊盘位置关系的集合。它包括了实际元器件的外形、尺寸，所占空间位置，各管脚之间的间距等，是纯粹的空间概念。因此同种元器件可以有不同的封装，不同的元器件可用相同的封装。,5,元件封装,相同规格的电容,不同的封装,6,元件封装,常用零件,常用零件封装,电阻类或无极性双端类零件,AXIAL0.3AXIAL1.0,二极管类,DIODE0.4DIODE0.7,无极性电容类零件,RAD0.1RAD0.4,有极性电容类零件,RB.2/.4RB.5/1.0,可变电阻类,VR1VR5,石英振荡晶体,XTAL1,三极管类,TO,3,TO-18,TO-92,7,元件封装,0.4 0.5 0.6,0.3 0.4,8,元件封装,9,元件封装,10,元件封装,11,元件封装,12,元件封装,SMT,表面贴装技术,Surface Mounted,Technology,13,Protel DXP 2004,功能概览,2002,年,8,月,Altium,公司推出,Protel DXP,，它增加了许多附加功能，是业内第一个可以在单个应用程序中完成整个电路板设计处理的工具。,2004,年，,Altium,公司引入“,LiveDesign”,设计环境概念，又推出了,Protel DXP 2004,（也称,DXP 2004,），从多方面对,Protel DXP,进行了改进和完善，性能更加稳定，功能更加全面。,14,Protel DXP 2004,功能概览,电路原理图设计,原理图元件设计,PCB,图设计,PCB,元件封装设计,电路仿真分析,信号完整性分析,现场可编程门阵列（,FPGA,）器件设计,绘制电路原理图和设计,PCB,图是,Protel DXP 2004,的最主要功能。,15,Protel DXP 2004,功能概览,16,Protel DXP 2004,功能概览,可以创建的项目,17,关于,PCB,项目文件,PCB,项目文件 后缀（,.PrjPCB,）,用于组织与设计印制电路板设计有关的所有文件。,仅存储设计文件的,链接信息,，不存储具体的设计文件内容保证了各设计文件的独立。所以右单击项目文件时，在快捷菜单中有“追加已有文件到项目中”的选项。,为便于对文件进行管理，建议在开始电路板设计之前，先创建一个文件夹，将项目文件和有关的设计文件都保存在该文件夹中。,18,关于自动保存,在正式开始项目设计前，为防止断电、电脑死机等意外情况导致设计文件丢失，可开启软件的自动保存功能。,可在对话框中指定时间间隔、保存的版本数及保存路径。,19,新建并保存,PCB,项目文件,20,新建并保存,PCB,项目文件,21,新,建,并,保,存,PCB,项,目,文,件,右键单击，在菜单中选择“保存项目”,22,新,建,并,保,存,PCB,项,目,文,件,右键单击,修改保存位置和文件名,23,新,建,并,保,存,PCB,项,目,文,件,项目名称已改变,24,原理图,25,原理图,原理图描述了该电路中所有的元器件及各元器件的连接关系。它表达了电路的工作原理和功能。,DXP,的原理图还描述了所有元器件的元件封装等电气属性。,一张清晰、准确的原理图时整个电路板设计的基础和灵魂。,26,原,理,图,设,计,流,程,27,原,理,图,设,计,流,程,28,新,建,并,保,存,原,理,图,文,件,schematic skimtk;sk-,adj.,图解的；概要的,n.,原理图；图解视图,右键单击,29,新,建,并,保,存,原,理,图,文,件,右键单击,选择“保存”,修改保存位置和文件名,30,熟悉原理图设计环境,31,工作面板,DXP2004,大量使用各种工作面板，用于管理项目文件（,Projects,）、文件（,Files,）、访问元件库（,Library,）等。,单击相应的面板标签可打开某个工作面板，也可通过选择“查看”,“工作区面板”中的子菜单项，打开或关闭相应的工作面板。,工作面板有,自动隐藏方式,、,锁定显示方式,和,浮动显示方式,。,设计原理图时，为方便显示图形和扩大图形的可操作区域，可以暂时将文件面板、项目面板、元件库面板等设成自动隐藏状态。,32,工作面板,自动隐藏图标,单击“自动隐藏”图标，工作面板将转变为锁定显示方式。,工作面板隐藏于,标签,处,单击该标签，工作面板会弹出，将光标移开工作面板一段时间或在工作区单击，工作面板又会自动隐藏。,33,工作面板,锁定显示图标,单击“锁定显示”图标，可将工作面板恢复为自动隐藏方式,34,工作面板,浮动显示方式,当工作面板处于自动隐藏或锁定显示状态时，将光标移至标题栏区，按住鼠标左键并拖动，可将其变为浮动显示状态。将其重新拖动至窗口两侧或下方的,面板标签处,，可恢复至自动隐藏或锁定显示状态。,35,设置图纸参数,打开“文档选项”对话框：,1,、选择“设计”,“文档选项”菜单命令。,2,、在工作区空白处单击右键，在显示的,“,快捷菜单”,中选择“选项”,“文档选项”。,可设置图纸大小、方向可设置标题栏、图纸颜色。,可设置网格参数。,可填写图纸设计信息。,可设置图纸单位。,36,设置图纸参数,37,设置图纸参数,捕获网格,：光标每次在图纸上移动的最小单位。,可视网格,：图纸上实际显示的网格单元。,捕获网格,：,电气网格用来引导布线,。,在绘制导线时，系统会以“网格范围”中设定的值为半径，以光标所在位置为中心，向四周搜索电气节点，如果在搜索半径内有电气节点的话，就会自动将光标移动到该节点上。电气网格的大小应略小于捕获网格，例如捕获网格为,10,，电气网格可设为,8,。,38,设置图纸参数,切换捕获网格,：为了方便调整元件序号、标称值等的位置，可通过键盘上的“,G,”键（英文输入法下）对捕获网格进行切换。（如：原设定为,10mil,，按,G,键可在,1,、,5,、,10mil,间切换）。,常用单位换算,：,1mil,（密尔）,=1/1000inch,（英寸）,=0.0254mm,（毫米）,39,原理图优先设定,40,原理图优先设定,自动摇景：,当放置或移动对象，浮动的对象移动到图纸边缘时，系统会自动移动原理图以调整可视区域。建议将风格选为“,Auto Pan ReCenter,”,41,原,理,图,优,先,设,定,建议将光标类型设置为“,Large Cursor 90,”,42,原理图优先设定,单击这里,建议将自动交叉形成的,结点的颜色,修改为和手动放置的结点相同的颜色，即,221,号颜色并“确认”。,43,原理图画面显示操作,在原理图设计的过程中，为查看原理图的整体布局和具体细节，需要不断地缩放和平移图形。,在“查看”下拉菜单和标准工具栏中有大量图形缩放命令。,44,原理图画面显示操作,显示整个文档,：用于最大化（即用整个工作区）显示整张原理图（包括图纸边框和标题栏）。,显示全部对象,：用于最大化显示所有图形对象（不包括图纸边框和标题栏）。,整个区域,：选择该命令，然后在工作区指定一个矩形放大区域，系统会最大化显示该选定区域。,45,原理图画面,常用,显示操作,放大,：选择“放大”命令或者按,【Page Up】,键，系统将以光标所在位置为中心对原理图进行放大。每执行一次命令，原理图就放大一次。,缩小,：选择“缩小”命令或者按,【Page Down】,键，系统将以光标所在位置为中心对原理图进行缩小。每执行一次命令，原理图就缩小一次。,放大缩小,：,【Ctrl】,鼠标滚轮,显示全部对象,：,【Ctrl】,【Page Down】,46,原理图画面,常用,显示操作,上下移动原理图,:,上下滚动鼠标滚轮可以上下移动原理图。,左右移动原理图,:,按住,【Shift】,键，滚动鼠标滚轮可以左右移动原理图。,利用滚动条,：上下拖动工作区右侧的滚动条，可以使原理图沿垂直方向移动；左右拖动工作区底部的滚动条，可以使原理图沿水平方向移动。,利用鼠标右键,：在工作区中按住鼠标右键（此时光标变为 手形）进行拖动，可以使原理图跟随光标的方向进行移动。,47,原理图画面,常用,显示操作,刷新：,在绘制原理图的过程中，选择“查看”,“,更新”菜单，或者按,【End】,键，可以对工作区中的图形进行刷新，从而消除由于频繁缩放或移动图形画面而出现的残留斑点和变形线条等，以恢复正确的显示状态，使画面清晰。,48,原理图绘制,-,加载元件库,原理图的绘制实质上是将元件从,元件库,中取出，然后放置到图纸上并用导线连接成图的过程。,每个元件库对应一个,库文件（,.IntLib,），,它里面包括了许多,元件（符号）,。要添加元件，使用者只需将元件从对应的库中取出，然后放放置到图纸上即可，无需自己绘制。,49,原理图绘制,-,加载元件库,打开元件库面板,1,、单击工作区右侧的,“元件库”面板标签,2,、或选择“设计”,“浏览元件库”菜单命令。,已加载的常用元件库,需加载新的元件库，单击“安装”,50,原理图绘制,-,加载元件库,在“安装”选项卡下单击“安装”按钮，弹出“打开”对话框。,51,原理图绘制,-,加载元件库,选择需要的元件库，然后单击“打开”按钮，即可将此元件库加载到程序中。,52,原理图绘制,-,“,元件库”面板,当前元件库,单击此按钮，可从弹出的下拉列表中选择其他已加载的其他元件库,当前元件库的元件列表,当前选中元件的符号预览,当前选中元件的封装列表,当前选中元件的封装模型预览,面板显示的宽度、元件列表中各列的宽度，均可通过按住鼠标左键进行调整,53,原理图绘制,-,放置元件,可通过以下方法放置元件,通过元件库面板放置元件（推荐）,选择“放置”,“元件”菜单命令,单击布线工具栏“放置元件”按钮,“,右键快捷菜单”,“放置”,“元件”,快捷键“,P,”,“,P,”,“元件库”面板,“查找”按钮，查找元件,54,原理图绘制,-,放置元件,通过元件库面板放置元件,选择待放置元件所在元件库,从当前元件库中的元件列表中单击选中要放置的元件,单击此按钮（或直接双击元件），元件（符号）将附着在光标上跟随光标移动，在工作区合适位置单击，即可放置一个元件,放置一个元件后，系统仍处于放置元件状态，可以继续在其他位置单击，以放置多个元件。,如果要结束放置，可以单击鼠标右键或者按,【Esc】,键。,55,原理图绘制,-,放置元件,常用元件,元件名,电阻器,：,Res2,电容器,：,Cap,电感器,：,Inductor,极性电容器,：,Cap Pol1 Cap Pol2,二极管,：,Diode 1N4007,三极管,：,NPN PNP,发光二极管,：,LED0,扬声器,：,Speaker,56,原理图绘制,-,选取与删除元件,常用选取元件方法：（推荐）,单击选取元件,：直接单击需要选取的元件，元件被选中后，其周围会出现绿色虚线框。,框选多个元件,：在工作区中按住鼠标左键进行拖动，此时会出现一个矩形框，在合适位置松开鼠标左键，则矩形框内的元件都将被选中。,57,原理图绘制,-,选取与删除元件,选取全部元件,：选择“编辑”,“,选择”,“,全部对象”菜单，或者直接按,【Ctrl+A】,键，可以将工作区中的所有元件选中。,逐个选取元件,：选择“编辑”,“,选择”,“,切换选择”菜单，然后依次单击要选取的元件，可将它们逐个选中。若要结束选取，可以单击鼠标右键或者按,【Esc】,键。,58,原理图绘制,-,选取与删除元件,取消选取元件方法：,在工作区的空白处单击，取消所有已选取元件。,（推荐）,单击标准工具栏中的,“取消选择全部当前文档”按钮。,单击工作区右下角的“清除”按钮。,选择“编辑”,“取消选择”菜单下 的相应菜单项。,59,原理图绘制,-,选取与删除元件,删除元件方法：,首先选取要删除的一个或多个元件，直接按,【Delete】,键删除所有已选取元件。,（推荐）,首先选取要删除的一个或多个元件，然后选取“编辑”,“删除”命令。,在未选取任何元件的情况下，选择“编辑”,“删除”菜单命令，然后用十字光标依次单击要删除的元件，逐个将元件删除。,60,原理图绘制,-,复制与粘贴元件,复制、粘贴元件方法：,首先选取一个或多个元件，单击标准,工具栏中的“橡皮图章”按钮，然后,在合适位置单击或连续单击以放置一个或多个元件副本。,（推荐）,复制元件：首先选取一个或多个元件，然后单击“复制”按钮，或直接按,【Ctrl+C】,键。,粘贴元件：,复制元件后，单击“粘贴”按钮，或者直接按,【Ctrl+V】,键。,阵列粘贴元件：,可以一次粘贴多个元件，同时还可以对元件进行编号。,（建议自学）,61,原理图绘制,-,编辑元件属性,打开元件属性对话框方法：,在元件放置过程中（即元件跟随光标移动时）按,【Tab】,键,（推荐）,双击要修改属性的元件。,不使用“元件属性”对话框，而是在元件的序号、标称值上面单击将其选取，再次单击，将其变为可编辑状态，然后输入新的参数值，最后在空白处单击，也可改变元件属性。,62,原理图绘制,-,编辑元件属性,用于设置元件序号。应选中“可视”,用于设置元件型号或补充说明其他信息,元件在库中的名称，不能修改,标称值参数。,如未显示，可点击下方的“追加”按钮，在打开的对话框中进行设置,其他采用默认即可,如果元件的默认,封装模型,不符合实际要求时，可单击“追加”按钮，在后续对话框中进行修改。,（严重提示）,63,原理图绘制,-,编辑元件属性,强烈推荐：,将放置元件和修改属性同时进行,在元件放置过程中（即元件跟随光标移动时）按,【Tab】,键，打开元件属性对话框。,设置元件属性，继续放置下一个同类元件，设置的元件属性将得到保留。（例如：元件标识符将自动编码）,64,原理图绘制,-,调整与排列置元件,移动元件：,将光标移至某个元件上方，然后按住鼠标左键进行拖动，此时元件会随光标一起移动，在合适位置松开鼠标左键，即可将元件移动至当前位置。,65,原理图绘制,-,调整与排列置元件,旋转元件：,单击元件并按住鼠标左键不放，每按一次空格键，元件将以光标位置为中心逆时针旋转,90,。,66,原理图绘制,-,调整与排列置元件,水平翻转元件,：,单击元件并按住鼠标左键不放，然后在英文输入法下按,【X】,键，可以将元件水平翻转。如果事先选中了多个元件，则可以同时水平翻转多个元件。,67,原理图绘制,-,调整与排列置元件,排列与对齐元件,：,将元件排列整齐，不仅有利于布线，而且能使原理图看起来更加规范、美观。,Protel DXP 2004,在“编辑”菜单和实用工具栏中提供了一系列排列与对齐命令，包括,左对齐、右对齐、顶部对齐、底部对齐、,水平居中对齐、垂直居中对齐、水平等距分布、垂直等距分布、对齐到网格等。,68,原理图绘制,-,原理图布线,原理图布线就是根据电路设计要求，在各元件之间建立电气连接。,建立电气连接的方法有：,1,、,用导线连接元件,2,、在元件引脚处放置网络标签,3,、在元件引脚处放置输入,/,输出端口,69,原理图绘制,-,原理图布线,启动放置导线方法：,单击布线工具栏中的“放置导线”按钮,选择“放置”,“导线”菜单命令,“右键快捷键”,“放置”,“导线”,快捷键“,P,”,“,W,”,70,原理图绘制,-,原理图布线,放置导线：,系统进入放置导线后，,光标变为十字，将光标移至某个元件的引脚上，,待出现红色“米”字标志,时单击，确定导线的起点，然后移动光标至需要建立连接的另一个元件的引脚上并单击，确定导线的终点，由此就放置了一条导线。,此时，系统仍处于放置导线状态，可继续放置其他导线。单击鼠标右键或按,【Esc】,键结束放置导线。,71,原理图绘制,-,原理图布线,放置导线：,放置导线时，系统会根据光标的移动方向自动地生成水平或垂直导线。放置导线时按,【Shift】,空格键，可以将导线的转角模式由,90,依次切换为,45,、任意转角。,需要放置转折的导线时，在需要转折的位置单击，确定转折点，然后再向目标引脚移动光标。,90,转角模式,任意转角模式,45,转角模式,手动转折点,自动转折点,72,原理图绘制,-,原理图布线,放置节点：,节点,用来确定两条交叉的导线在交叉处是否连通。,DXP2004,中系统默认在导线的,T,型交叉点处自动放置节点，以表明导线是连通的。但在十字交叉点处，则不会自动放置节点。因此，对于连通的十字交叉点，需要手动放置节点。,选取菜单“放置”或,“右键快捷菜单”,“手工放置节点”,命令，或快捷键,“,P,”,“,J,”,。,光标变为十字并带有一个节点,符号，移动至导线交叉点处单,击，即可放置一个节点。,不连接的交叉点,连接的,T,型交叉点,手工放置节点后形成连接的十字交叉点,73,原理图绘制,-,原理图布线,放置网络标签：,在需要连接的元件引脚处放置相同的,网络标签,，亦可以代替导线建立电气连接。,当元件距离较远或线路较复杂时，用网络标签代替导线，可使原理图变得清晰易读。,启动放置导线方法：,1,、单击布线工具栏中的“放置网络标签”按钮,2,、选择“放置”,“网络标签”菜单命令,3,、“右键快捷键”,“放置”,“网络标签”,4,、快捷键“,P,”,“,N,”,将带有一个网络标签的光标移动至元件引脚（或导线末端）处，,待出现红色“米”字标志时,单击，即可放置一个网络标签。单击鼠标右键或按,【Esc】,键结束放置网络标签。,74,原理图绘制,-原理图布线,设置网络标签：,在放置网络标签时，按,【Tab】,键，或双击已经放置的网络标签，即可打开“网络标签”对话框,。,利用“网络标签”对话框可以,修改网络标签的名称等。,网络标签名称是区分英文字母,大小写的。,此处修改网络名称，其他保存默认即可,75,原理图绘制,-,原理图布线,放置电源和接地符号：,电源和接地符号是原理图必不可少的组成部分，用于将同一类的电源线和接地线连接起来。,DXP2004,系统中将电源和接地符号统称为电源端口。,启动放置电源和接地符号方法：,1,、单击布线工具栏中的“,VCC,电源端口”按钮 ，（或“,GND,端口”按钮 ）,2,、选择“放置”,“电源端口”菜单命令,3,、“右键快捷键”,“放置”,“电源端口”,4,、快捷键“,P,”,“,O,”,将带有一个电源端口的光标移动至合适位置（如导线末端）处，,待出现红色“米”字标志时,单击，即可放置一个电源端口。单击鼠标右键或按,【Esc】,键结束放置网络标签。,76,原理图绘制,-,原理图布线,设置电源端口：,在放置电源端口网络标签时，按,【Tab】,键，或双击已经放置的电源端口网络标签，即可打开“电源端口”对话框,。,利用“网络标签”对话框可以,修改电源或接地符号的风格、,网络名称等。,此处修改网络名称。电源符号一般用“,VCC,”,接地符号一般用“,GND,”,此处设置符号的外形,77,原理图绘制,原理图布线,电源端口风格：,78,原理图绘制,-,原理图布线,放置标注信息：,为增强原理图的可读性和美观性，,可在原理图中放置文本字符串、,文本框及直线、曲线、圆弧、多,边形等图形。,可通过“放置”下的相应命令或,实用工具栏中的“实用工具”按钮,进行放置。,79,原理图绘制,-,后期处理,电气规则检查,：,所谓电气规则检查，是指按照一定的电气规则，检查已经绘制好的电路原理图中是否存在违反电气规则的错误，例如电气特性是否一致、电气参数设置是否合理等,。,在对电路原理图进行电气规则检查之前，通常需要先根据情况设置一下电气规则选项,（初学者采用默认设置即可，不必更改）,，然后再执行电气规则检查（即,项目编译,），检查结果会显示在“,Messages”,（信息）面板中。,用户可根据检查结果对原理图进行修改，直到检查无误为止。,Compile,英,kmpal,美,kmpal,vt.,汇编；编辑；编制；编译,80,原理图绘制,-,后期处理,电气规则检查,：,选择“项目管理”,“Compile*.PrjPCB”,菜单，对电路原理图进行电气规则检查。如果发现错误，系统就会根据违规类型按照指定的模式进行报告，并将结果显示在“,Messages”,面板中。,81,原理图绘制,-,后期处理,生成网络表：,网络表,是电路原理图中所有元件信息和网络连接信息的列表，同时也是连接原理图和,PCB,图的桥梁，它可以将原理图中的设计信息传递到电路板设计中去。选择“设计”,“,文档的网络表”,“Protel”,菜单，系统将基于当前原理图文件生成网络表。,82,原理图绘制,-,后期处理,生成网络表：,网络表文件,主要包含两部分内容：前半部分是元件信息，后半部分是网络连接信息。,83,原理图绘制,-,后期处理,元件清单报表,：,元件清单,是整个原理图中所包含的所有元件的详细信息列表。选择“报告”,“Bill of Materials”,菜单，弹出“,Bill of Materials For Project”,对话框，在“其它列”列表框中选中报表要包含的元件信息，然后单击“输出”按钮。,84,原理图绘制,-,后期处理,元件清单报表,：,在弹出的“,Export For”,对话框中，为元件清单报表选取要保存到的位置后，在“文件名”编辑框中输入报表的名称，然后单击“保存”按钮，即可生成元件清单报表。,85,
