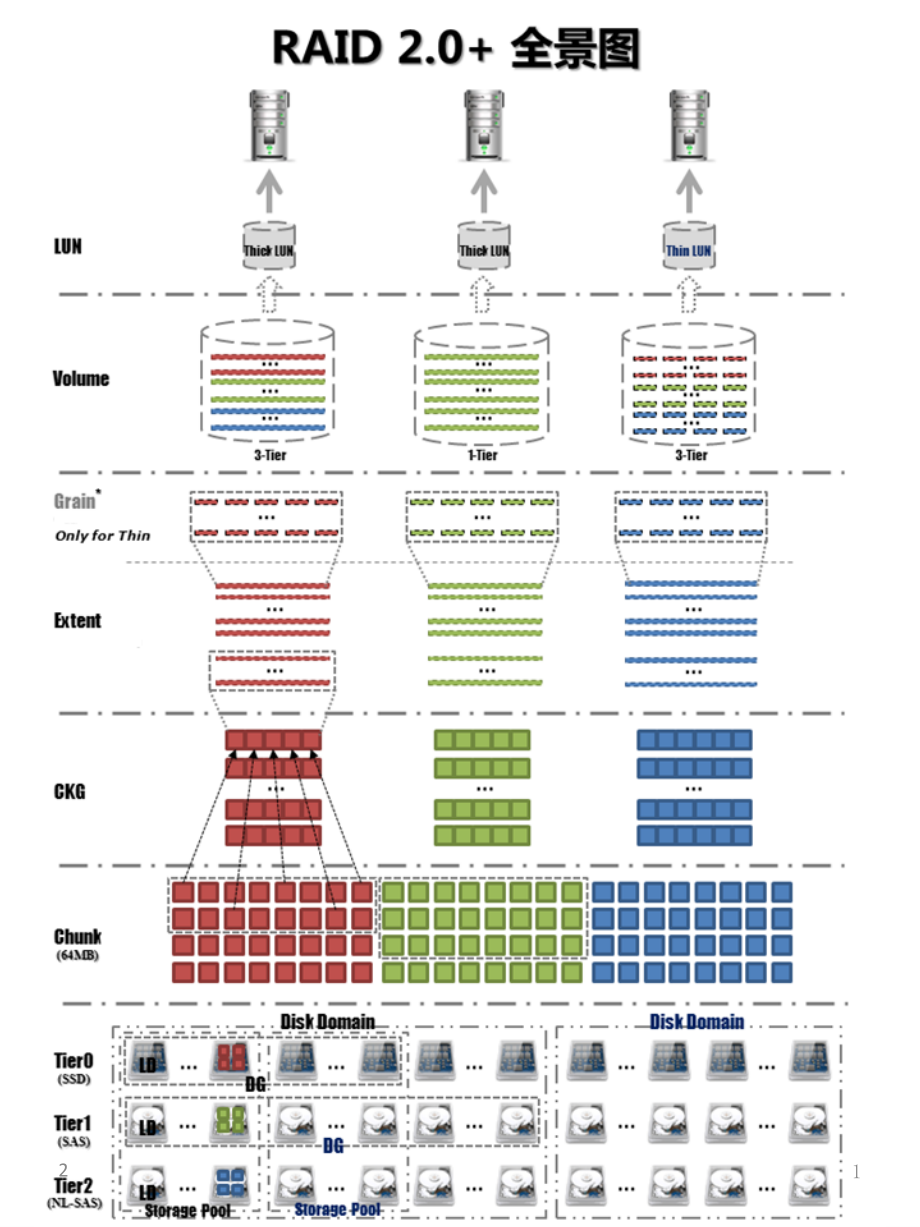

RAID2.0+全景图及重点概念PPT.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2,#,1,2,RAID 2.0+,重点概念,Disk Domain,（磁盘域）：,一堆硬盘的集合，统一提供存储资源。,一个,Disk Domain,上可以创建多个,Storage Pool,可以有多个,Disk Domain,Storage Pool,（存储池）：,Disk Domain,上的硬盘子集，每个,Storage Pool,可以由用户指定,Extent,大小，硬盘类型和容量，以及,RAID,级别。,Storage Pool,必须在,Disk Domain,上创建,Disk Group,（,DG,）：,由,Disk Domain,内同一个,Tier,中一组硬盘构成，用于故障隔离。,每种硬盘类型可以组成多个,DG,，但一个,DG,只会包含一种硬盘类型,LD,（逻辑磁盘）：,被存储软件管理的硬盘，和物理硬盘一一对应。,Chunk,（,CK,）：,每个硬盘按照固定大小（,64MB,）切分的块，是组成,RAID,的最小单位。,Chunk Group,（,CKG,）：,同一个,DG,内随机选取多个不同硬盘的,CK,按照,RAID,算法组成的逻辑存储单元，是,Storage Pool,从,Disk Domain,上分配资源的最小单位。,一个,CKG,中的,CK,都来自于同一个,DG,中的硬盘,CKG,具有,RAID,属性：,RAID5,（,4D+1P,，,8D+1P,），,RAID6,（,4D+2P,，,8D+2P,），,RAID10,（系统自动根据盘数选择,2D+2D,或,4D+4D,）,Extent,：,CKG,被切分成更细粒度固定大小的逻辑存储空间（,OceanStor,高端存储系统,C00,为,512KB,64MB,，默认,4MB,），一个,Extent,归属于一个,Volume,，是热点数据统计和迁移的最小单元。,Grain,：,在,Extent,上按照固定大小（,OceanStor,高端存储系统,C00,为,64KB,）划分的逻辑存储单元，是,Thin LUN,的写时分配粒度。,Thin LUN,以,Grain,为单位映射到,LUN,（,Thick LUN,没有该对象,）；,Volume,：,系统内部管理对象，一个,Volume,对象用于组织同一个,LUN,的所有,Extent,、,Grain,逻辑存储单元。,LUN,：,可以直接映射给主机读写的存储单元，,Volume,对象的对外体现。,2,2,
