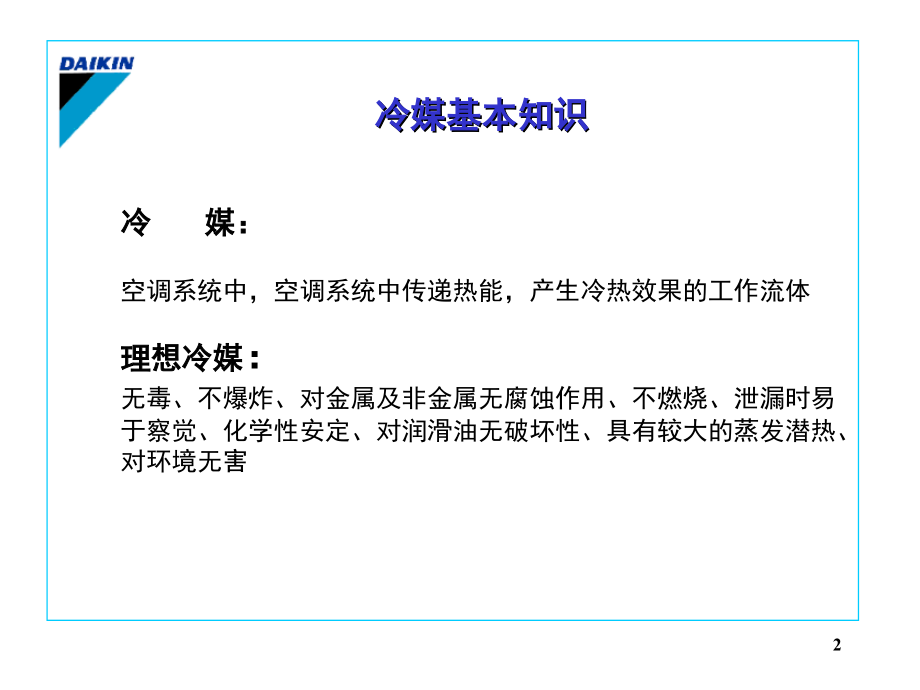

書式設定,書式設定,第 2,第 3,第 4,第 5,*,書式設定,書式設定,第 2,第 3,第 4,第 5,*,R32,冷媒,西安大金庆安压缩机有限公司,1,冷媒基本知识,冷 媒：,空调系统中，空调系统中传递热能，产生冷热效果的工作流体,理想冷媒,：,无毒、不爆炸、对金属及非金属无腐蚀作用、不燃烧、泄漏时易于察觉、化学性安定、对润滑油无破坏性、具有较大的蒸发潜热、对环境无害,2,理想冷媒特性,冷理想的冷媒物理特性,1,.,蒸发压力要高,若冷媒之蒸发压力低於大气压力时，则空气易侵入系统，系统处理上较为困难，因此希望冷媒在低温蒸发时，其蒸发压力可高於大气压力。,2.,蒸发潜热要大,冷媒之蒸发潜热大，表示使用较少的冷媒便可以吸收大量的热量。,3,.,临界温度要高,临界温度高，表示冷媒凝结温度高，则可以用常温的空气或水来冷却冷媒而达到凝结液化的作用。,4.,冷凝压力要低,冷凝压力低，表示用较低压力即可将冷媒液化，压缩机之压缩比小，可节省压缩机之马力。,5.,凝固温度要低,冷媒之凝固点要低，否则冷媒在蒸发器内冻结而无法循环。,6.,气态冷媒之比容积要小,气态冷媒之比容积愈小愈好，则压缩机之容积可缩小使成本降低，且吸气管及排气管可以用较小的冷媒配管。,7.,液态冷媒之密度要高,液态冷媒之密度愈高，则液管可用较小的配管。,8.,可溶於冷冻油，则系统不必装油分离器,3,理想的冷媒化学特性,1.,化学性质稳定,蒸发温度会随应用温度而变化，例如冰水机之蒸发温度约为,05,，冷在冷冻循环系统中，冷媒只有物理变化，而无化学变化，不起分解作用。,2.,无腐蚀性,对钢及金属无腐蚀性，氨对铜具有腐蚀性，因此氨冷冻系统不得使用铜管配管；绝缘性要好，否则会破坏压缩机马达之绝缘，因此氨不得使用於密闭式压缩机，以免与铜线圈直接接触。,3.,无环境污染性,对自然环境无害，不破坏臭氧层，温室效应低。,4.,无毒性,5.,不具爆炸性与燃烧性,4,冷媒的分类,1,、,无机化合物,属于无机化合物的制冷剂有氨、水、二氧化碳等。无机化合物的序号以,700,表示，化合物的分子量（取整数部分）加上,700,就是该制冷剂的编号。例如氨（,NH3),分子量的整数部分为,17,，其编号为,R-717,。水和二氧化碳的编号分别为,R-718,和,R-744,2,、,碳氟化合物,包括,CFC,、,HCFC,、,HFC,等,3,、,碳氢化合物,包括饱和碳氢化合物（甲烷、乙烷等）和非饱和碳氢化合物（乙烯、丙烯等）。,4,、,混合制冷剂,5,特征及物质例,主要用途,CFC,CFC,含氯物质，对臭氧层造成破坏的可能性高,CFC-11,12,113,114,115,等,制冷剂：冰箱、商用低温设备、汽车空调等发泡剂：清洗剂、气溶胶用喷射剂,HCFC,HCFC,含氯物质，因其含有氢，所以对臭氧层形成破坏的可能性小,HCFC-22,123,141b,142b,225,等,制冷剂：冰箱、商用低温设备、住宅空调、小型空调等发泡剂：清洗剂、气溶胶用喷射剂,HFC,含氢不含氯的物质，对臭氧层没有破坏作用,HFC-32,125,134a,143a,152a,等,制冷剂：冰箱、商用低温设备、汽车空调、住房空调、小型空调等发泡剂：清洗剂、气溶胶用喷射剂,6,R22,基本性能,二氟一氯甲烷,分子式：,CHCLF2,物理性质：为无色、无味、不燃烧、,不爆炸、毒性比,R12,略大，但仍然是安 全的制冷剂。,是氟里昂制冷剂中应用较多的一种，主要以家用空调和低温冰箱中采用。,R22,的热力学性能与氨相近。,R22,不燃、不爆，使用中比氨安全可靠。,在,1990,年,R22,被认定为替代,CFC,的过渡性物质,R22GWP,值,1780,。,7,混合制冷剂,混合制冷剂是有两种或两种以上制冷剂按一定比例溶解而成的一种混合物。,混合制冷剂分为下列三种：,1,、共沸混合制冷剂，在一定压力下具有一个共同的沸点，因此液化或气化过程的温度不发生转移。共沸混合制冷剂以,500,系列命名，如,R-500,R-502,等,2,、接近共沸混合制冷剂，由于沸点不一样引致有少许滑移，最多,2,摄氏度，如,R410A,3,、非共沸混合制冷剂，在一定压力下没有共沸点，液化或气化过程的温度滑移较大，最少,4,摄氏度。非公沸及接近共沸混合制冷剂以,400,系列命名，如,R-407C,（,R32/R125/R134A,）（,23/25/52,质量,%,）,滑移是指混合制冷剂在蒸发器出入口的温差,8,R410A,基本性能,组成成分：,R32,（,CH2F2)/R125(C2HF5),各成分质量比：,50/50,工作压力为普通,R22,空调的,1.6,倍左右，制冷（暖）效率更高。提高空调性能，不破坏臭氧层。,R410A,新冷媒由两种准共沸的混合物而成,，主要有氢，氟和碳元素组成（表示为,hfc,）,具有稳定，无毒，性能优越等特点。同时由于不含氯元素，故不会与臭氧发生反应，既不会破坏臭氧层。另外，采用新冷媒的空调在性能方面也会又一定的提高。,R410AGWP,值为,1997,9,R32,基本性能,二氟甲烷,分子式：,CH2F2,物理性质：为无色、无味、轻微燃烧（,A2,级别）。冷媒,R410A,是无毒，不可燃（,A1,级别）,不爆炸、无毒、可燃，但仍然是安全的制冷剂。,R32,的热力学性能与,R410A,相近。,R22GWP,值,675,。,10,HFC,特点,（,与,HCFC,(R22),的区别,）,特点,对策,拥有极性,不溶解于矿物油,电气绝缘性低,吸湿性高,采用合成油,电机绝缘强化,制造,管理,不含氯,（,Cl,）,润滑性劣化,提高压缩机润滑性,分子直径小,分子间隔,对有机材料的影响（膨胀）,开发适合冷媒分子直径的干燥机,适合性评价,11,R32,与,R410A,性能对比,R32,与,R410A,热力性能非常接近，与,R22,相比,CO2,减排比例可达,77.6%,，（而,R410A,减排,CO2,为,2.5%,）符合国际减排要求,根据摩尔质量大体上与填充量成正比，相对填充量,70%,左右。,安全特性方面，,R32,为无毒可燃,A2,一般相同系统，更换冷媒匹配后，其,工作压力略高于,R410A,系统，排气温度,较高,如果压缩机排量相同，采取,R32,的系统,制冷量要提高,12%,左右，,COP,提高,5%,左右,单从性能：采用,R32,的系统要优于,R410A,的系统，需要注意的是排气温度比较高,填充注意：由于,R32,是单工质制冷剂，填充以及追加冷媒与,R22,相同。,制冷剂,R32,R410A,摩尔质量,52.02,72.58,标准沸点,-51,7,-51.4,临界温度,78.1,70.5,临界压力（,Mpa),5.78,4.81,相对填充量,0.7,1,ODP,0,0,GWP,675,2100,安全等级,A2,A1,12,R32,与,R410A,匹配系统性能,单位,R32,空调系统,R410A,空调系统,压缩机型号,JT140GP8Y1,JT140GP8Y1,冷媒填充量,5300,吸,/,排气压力,Mpa,0.86/2.533,0.798/2.375,吸,/,排气温度,7.8/86.4,16.3/75.3,冷冻能力,W,13608,11993,输入功率,W,4369,4089,COP,W/W,3.11,2.93,空调型号：,RY125,系统为电子膨胀阀系统,13,
