倒闸操作安全培训教程演示幻灯片.ppt

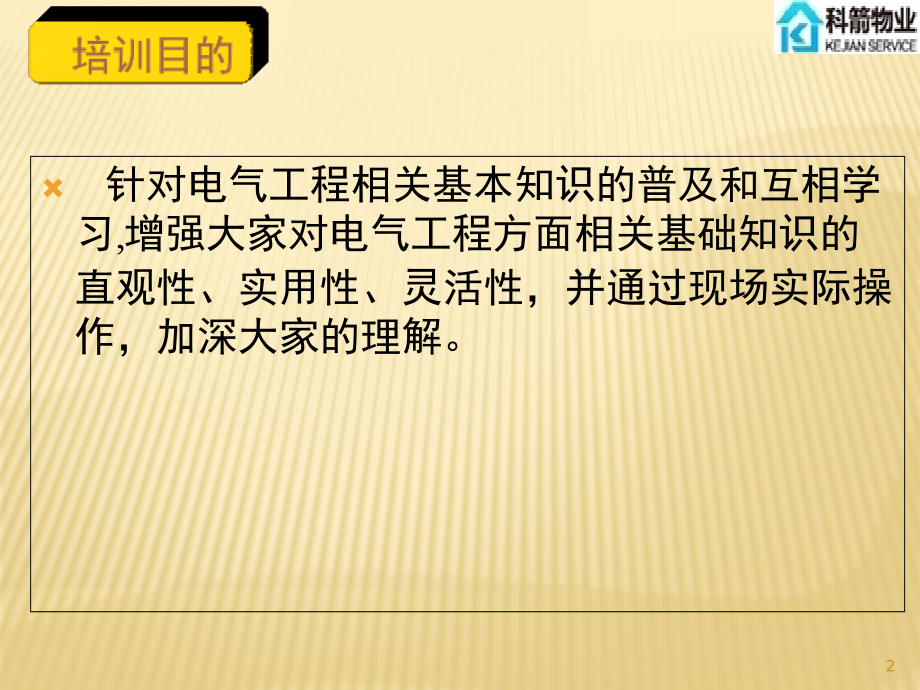

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,倒闸操作安全培训,2015.10.12,1,针对电气工程相关基本知识的普及和互相学习,增强大家对电气工程方面相关基础知识的直观性、实用性、灵活性，并通过现场实际操作，加深大家的理解。,培训目的,2,一、高压配电系统,二、低压配电系统,三、应急发电机,四、低压断路器操作,五、倒闸操作步骤,六、安全事项,主要内容,3,干式变压器,变压器（,TM,）：,是变换电压等级的设备。也就是把高压变成动力、照明及其他负荷使用的电压。,变压器温度监测,4,10KV,变电站高压配电柜,5,10KV,变电站高压配电柜组成,高,压,计,量,柜,直,流,屏,直流屏：,即把交流电源转化为直流电源为高压设备和二次回路提供操作、测量、保护用的直流电源。,计量柜：,即内置电压互感器、电流互感器，电能计量表等，计量电能消耗量。,6,10KV,变电站高压配电柜组成,进线柜：,即内置高压隔离开关，保证高压电器及装置在检修工作时的安全。,站用变：,即内置电压互感器，是将,10kV,电压变换成,100V,提供仪表和二次控制回路的操作电源。,进,线,柜,站,用,变,7,1#,变压器柜（馈线柜）,10KV,变电站高压配电柜组成,控制开关（高压送电停电开关）,馈电柜：,即出线柜也称变压器柜，配电至变压器输入端（一次侧）,8,母线闸刀观察窗,开关分合闸指示,母线闸刀操作孔,开关操作孔,线路接地闸刀操作孔,线路带电指示灯,线路接地闸刀观察窗,开关柜一次接线图,10KV,变电站高压配电柜组成,9,低压配电柜组成,低压配电设备主要有：,低压进线柜、馈线柜、联络柜、电容补偿柜等；,低压配电间或控制房：配电箱、计量表箱、控制箱、双电源切换箱等。,10,2D1,总柜,D01,断路器与,2D8,联络柜,D02,断路器钥匙机械联锁,合,闸按钮,1#,变压器低压侧总开关 （,D01,断路器）,分,闸按钮,低压配电柜组成,2D1,总柜,11,D208,联络柜,D02,断路器（开关）平时正常市电时在断开状态（试验位置）当自发电供电或一台变压器运行时闭合起到连接作用,2D8,联络柜,D02,断路器与,2D1,总柜,D01,断路器钥匙机械联锁,2D8,联络柜,低压配电柜组成,12,1,、,2#,变压器低压侧总开关（,D03,断路器）,自发电供电时必须先断开,2,、自发电总开关,(D04,断路器,),正常市电供电时是断开状态（试验位置）,D03,与,D04,钥匙机械联锁,1D1,总柜,低压配电柜组成,13,抽屉式开关柜：,是采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，抽屉式开关柜有较高的可靠性、安全性和,互换性,，是比较先进的,开关柜,，目前生产的开关柜，多数是抽屉式开关柜,低压配电柜组成,抽屉开关柜,14,电容补偿柜,电力电容器并接在三相电源终端产生无功电流，电机是感性负载，电流滞后电压，这就影响了能量使用效率，因此并入电容，调节负载接近阻性状态，提高电能使用效率原理就是利用电容的充放电特性,电流超前电压,低压配电柜组成,电容补偿柜,15,贮能手柄,“分、合闸”指示器,机械联锁钥匙,分闸按钮,“贮、释能”指示器,合,闸按钮,手,摇手,柄,位置指示器,抽屉座手柄孔,低压配电柜组成,低压断路器,16,断路器本体插入操作,1,、拉出抽出导轨,2,、将断路器本体放置在导轨上，注意断路器两凸出支架座应卡入导轨凹入处。,3,、将断路器本体向内推入，直至不能推动为止。,4,、抽出手柄，并将手柄六角完全插入抽屉座手柄内。,5,、顺时针转动手柄，直至为止指示器转至“连接”位置，并能听见抽屉座两侧有“咔嚓”两声，拉出手柄并放入原位。,断路器本体抽出操作,1,、首先将断路器本体从“连接”位置移动至“分离”位置（将手柄向逆时针方向摇动）。,2,、将手柄拔出后，拉出断路器本体，注意拉出断路器本体时，由于重心前移，要注意防止断路器倾倒及跌落。,3,、将断路器本体从抽屉内取出，然后将抽出导轨推回原处。,抽屉式断路器本体操作,17,手动分合闸操作,1,、合闸,当断路器处于贮能、断开状态时，推压黑色“”按钮，断路器合闸，“分闸、合闸”指示器由“”转换到“”，“贮能、释能”指示器由“贮能”状态转换到“释能”状态。,2,、分闸,当断路器处于闭合状态时，推压红色“”按钮，断路器即分闸，“分闸、合闸”指示器由“”转换到“”。,电动分合闸操作,1,、合闸,当断路器处于贮能、断开状态时，将额定电压施加于合闸电磁铁上能使断路器合闸。,2,、分闸,当断路器处于闭合状态时，将额定电压施加于分励脱扣器便能将断路器分闸。,抽屉式断路器分合操作,18,发电机参数,额定功率：,500KW,额定电压：,400V,额定频率：,50HZ,额定电流：,900A,交流发电机：,是将机械能转变成电能的装置,发电机组主要组成,：柴油发动机、交流发电机、油箱、控制屏。,富莱德一期应急发电机,19,钥匙开关,启动按钮、操作屏幕,紧急停止按钮,异常报警蜂鸣器,应急发电机控制屏,20,应急发电机电源总开关,交流发电机停送电流程：,发电送电时先送发电机总电源再逐一送负载电源,关闭时先逐一拉负载开关再关闭发电机总开关,发电机电源总开关,21,高压设备操作工具,22,市电切换发电倒闸操作步骤,1,、启动发电机,2,、断开低压柜所有负载开关,3,、断开,1D1,总柜,D03,断路器和,2D1,总柜,D01,断路器，摇出断路器至试验位置,4,、断开,1#,和,2#,变压器柜的高压开关，打到分闸位置,5,、至发电机房合上发电机总开关,6,、把,1D1,总柜上,D04,断路器摇进至“连接”位置，然后取出,1D1,总柜,D03,断路器钥匙插入,D04,断路器，并合上断路器,7,、合上,1D5-1D7,出线柜各负荷开关即送电,8,、把,2D8,联络柜,D02,断路器摇进至“连接”位置，然后取出,2D1,总柜,D01,断路器钥匙插入,D02,断路器上，并合上断路器,9,、合上,2D4-2D7,各出线柜负荷开关即送电,市电切换发电倒闸操作步骤,23,A,、检查润滑油、冷 却水、燃油、电池,B,、点击发电机控制面板启动按钮启动发电机,C,、做好发电机运行记录,市电切换发电倒闸操作步骤,1,、启动发电机（如果在冬季需提前半小时打开油加热装置进行预热）,24,2,、断开低压柜所有负载开关和电容补偿柜开关,市电切换发电倒闸操作步骤,一人操作一人读票,25,市电切换发电倒闸操作步骤,3,、断开,1D1,总柜,D03,断路器和,2D1,总柜,D01,断路器，摇出断路器至试验位置,逐步进行操作,26,市电切换发电倒闸操作步骤,4,、断开,1#,和,2#,馈线柜（变压器柜）的高压开关，打到分闸位置,27,市电切换发电倒闸操作步骤,观察输出电压、频率、水温等发电机参数,5,、至发电机房合上发电机总开关,28,市电切换发电倒闸操作步骤,6,、把,1D1,总柜上,D04,断路器摇进至“连接”位置，然后取出,1D1,总柜,D03,断路器钥匙插入,D04,断路器，并合上断路器,D04,断路器摇至连接位置,取出,D03,断路器联锁钥匙,D03,断路器联锁钥匙插入,D04,断路器,按,D04,启动按钮合上,D04,断路器,29,市电切换发电倒闸操作步骤,合上,D04,总开关下面抽屉式分路负荷开关,7,、合上出线柜各负荷开关即送电,30,市电切换发电倒闸操作步骤,联络柜,D02,断路器摇至连接位置,取出,D01,断路器联锁钥匙,按,D02,启动按钮合上,D02,断路器,D01,断路器联锁钥匙插入,D02,断路器,8,、把,2D8,联络柜,D02,断路器摇进至“连接”位置，然后取出,2D1,总柜,D01,断路器钥匙插入,D02,断路器上，并合上断路器,31,市电切换发电倒闸操作步骤,最后合上电容补偿柜刀闸开关,合上抽屉式负荷开关,9,、合上出线柜各负荷开关和电容补偿柜开关,32,发电切换市电倒闸操作步骤,1,、合上,101,进线柜上,G01,断路器（若外网断电必须先操作此步骤）,2,、断开负载出线柜所有负载开关,3,、断开,2D8,联络柜,D02,断路器并把,D02,摇到试验位置,4,、断开,1D1,总柜,D04,断路器并把,D04,断路器摇到试验位置,5,、至发电机房断开发电机总开关，延时,3,分钟关闭空载发电机,6,、合上,1#,变压器柜高压开关，打到合闸位置（,1#,变压器得电）,7,、,1D1,总柜,D03,断路器摇到连接位置，然后拔出,D04,断路器钥匙插入,D03,断路器上，再合上,D03,断路器,8,、合上,1D5-1D7,出线柜各负荷开关即送电,9,、合上,2#,变压器柜高压开关，打到合闸位置（,2#,变压器得电）,10,、把,2D1,总柜,D01,断路器摇到连接位置，然后拔出,D02,断路器钥匙插入,D01,断路器上，再合上,D01,断路器,11,、合上,2D4-2D7,各出线柜负荷开关即送电,发电切换市电倒闸操作步骤,33,1#,变压器切换成,2#,变压器供电倒闸操作步骤,1,、把,1D1,总柜,D03,断路器的各负荷开关打到”,OFF”,位置,2,、把,1D1,总柜,D03,断路器断开，并摇出至试验位,3,、把,1#,变压器柜高压开关打到分闸位置,4,、把,2D8,联络柜,D02,断路器摇进到“连接”位置，然后取出,D03,断路器钥匙插入至,D02,上，并按合闸按钮合闸,5,、把各出线柜负载负荷开关打到”,ON”,位置即送电,1#,变压器切换成,2#,变压器供电倒闸操作步骤,34,2#,变压器切换成,1#,变压器供电倒闸操作步骤,1,、把,D01,断路器下的各负荷开关打到”,OFF”,位置,2,、把,2D1,总柜,D01,断路器摇出至试验位置,3,、把,2#,变压器柜高压转换开关打到分闸位置分闸,4,、把,2D08,联络柜,D02,断路器摇进到“连接”位置，然后取,D01,断路器钥匙插入至,D02,上，按合闸按钮合闸,5,、合上低压出线柜各负荷开关即送电,2#,变压器切换成,1#,变压器供电倒闸操作步骤,35,1,、操作时必须按照操作票内容逐步进行，只有完成上一步 操作并检查无误后，才能进 行下一步的操作，严禁跨越 步骤操作,2,、在未经过验电前，一律以有电的方式操作处理,3,、电气操作必须穿戴及使用绝缘工具,4,、尽量不影响或少影响对用户的供电,5,、万一发生事故，影响的范围应尽量小,6,、严禁带负荷拉合倒闸,7,、严禁带地线合闸,8,、雷电时一般不进行倒闸操作或更换保险,倒闸操作实操注意事项,36,热备用状态：,只有断路器在断开位置，两侧隔离开关均在合闸位置，即一经合闸设备即转入运行；,断路器和两侧隔离开关均在断开位置；安全措施已拆除，具备送电条件；,除断路器和两侧,隔离开关均在断,开位置；还应根,据检测的项目装,设相应的安全措,施（装设接地线,和断开与检修相,应的二次设备的,电源或保险器）,电气设备分为运行、检修和备用（冷备用和热备用）三种状态；,设备由一种状态转变为另一种状态的过程叫倒闸，所进行的操作,叫倒闸操作。,冷冻备用状态：,检修状态：,设备的基本状态,37,THE END,38,
