测量小灯泡的电功率练习题ppt.ppt

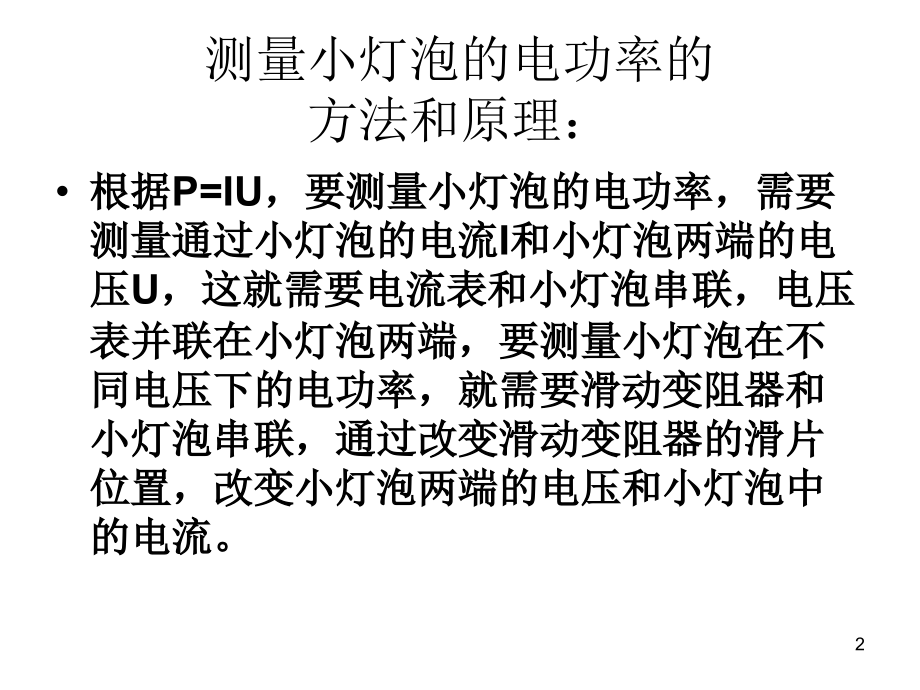

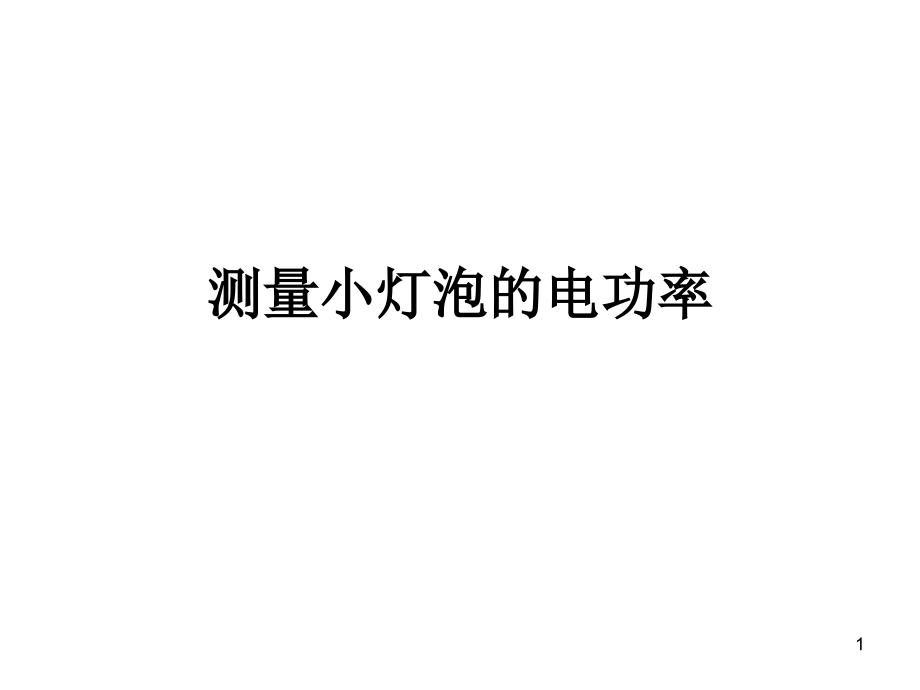

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,测量小灯泡的电功率,1,测量小灯泡的电功率的方法和原理：,根据,P=IU,，要测量小灯泡的电功率，需要测量通过小灯泡的电流,I,和小灯泡两端的电压,U,，这就需要电流表和小灯泡串联，电压表并联在小灯泡两端，要测量小灯泡在不同电压下的电功率，就需要滑动变阻器和小灯泡串联，通过改变滑动变阻器的滑片位置，改变小灯泡两端的电压和小灯泡中的电流。,2,实验电路图,(1),请根据如图所示器材，画出实验电路图，并连接实物电路；,3,(2),当按电路图连接实物电路时，开关应,_,；在闭合开关前要把滑动变阻器的滑片,P,移到,_,的位置；,(3),为了迅速准确地测定额定电压时的额定功率，至少要,_,节干电池，用,_,调节小灯泡两端的电压，电压表应和,_,并联，为了提高测量的准确程度，最好选用,_V,的量程，闭合开关后发现小灯泡两端的电压只有,2V,，这时滑动变阻器的滑片户应向,_,端移动，使电压表的示数为,_V,，若此时电流表的示数为,0.2A,，则该灯泡的额定功率为,_W,；,(4),实验证实了当小灯泡两端的实际电压大于额定电压时，灯的实际电功率,_,于额定电功率，灯变,_,；当灯的实际电压小于额定电压时，灯的实际电功率,_,于额定电功率，灯变,_,；当实际电压,_,于额定电压时，灯的实际电功率等于额定电功率，此时灯,_(,选填“能”或“不能”,),正常发光当小灯泡两端的实际电压为,1.5 V,时，电流表的示数为,0.12A,，小灯泡的实际电功率为,_,；,(5),实际中如果电流表有读数，而电压表没有读数，毛病可能出在哪里,?,(6),如果电压表有读数，电流表没有读数，毛病又可能出在哪里,?,(7),实验中，滑动变阻器的作用是,_,。,4,5,1,测定小灯泡功率的实验如下左图所示，如果不慎将电压表和电流表的位置对调了，将出现的情况是,(),A,电压表烧毁,B,电流表烧毁,C,小灯泡烧毁,D,小灯泡不亮,2,若如上右图所示，将两电表对调后可能出现的情况是,(),6,3,教室里有,L1,、,L2,两盏灯，由同一开关控制，当开关闭合后，,L1,灯明显比,L2,灯亮，从而可以知道两灯的电阻关系是,(),A,L1,灯电阻比,L2,灯电阻大,B,Ll,灯电阻比,L2,灯电阻小,C,L1,灯电阻等于,L2,灯电阻,D,无法确定,7,4,在用电高峰时，照明电路电压为,210V,，那么标有“,220V,，,100W”,字样的灯泡，消耗的电功率是,(),A,等于,100W,B,小于,100W,C,大于,100W,D,无法判断,8,5,标有“,36V,，,15W”,的车床用台灯和标有“,PZ22015”,的家用电灯都正常工作,lh,，消耗的电能,(),A,一样多,B,后者多,C,前者多,D,无法判断,9,6.,现有两个额定电压均为,6V,的灯泡串联在同一电路中，如图所示，当开关闭合后,L1,两端的电压是,6V,，两灯都正常发光，则下列说法中不正确的是：（）,A,、,L2,两端的电压也一定是,6V,B,、,L2,与,L1,的额定电功率也一定相同,C,、,L2,的电阻比,L1,的大,D,、,L2,与,L1,的实际电功率相同,10,7.,在“测定小灯泡的功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但无论怎样调节滑动变阻器，电压表的示数虽然有变化，却始终达不到灯泡的额定电压，其原因可能是下述的哪一种（）,A,、变阻器的电阻太大,B,、电压表的量程太大,C,、电源电压太低,D,、电流表的量程太大,11,8.,某同学用一个电源（不知电压）、两个开关，一个电流表、一个滑动变阻器,R,（,20,，,2A,）和若干导线来测一个小灯泡的额定功率，小灯泡上仅标有“,0.2A”,字样，额定电压已看不清楚。他经过思考后，设计并连接了电路。在进行实验时，他发现滑动变阻器的滑片,P,在中点时，小灯泡能正常发光，最后，该同学测出了小灯泡的额定功率。（,1,）、你知道这个小灯泡的额定电流是多大吗？（,2,）、请你动脑想一想，该同学是怎样连接电路的，请你帮他画出实验电路图。（,3,）、请你简要说明这个同学测这个小灯泡额定功率的步骤、所测的物理量，并写出有关的计算过程和这个小灯泡额定功率的,数学,表达式。,12,9.,两只额定电压都是,220V,的灯泡，标志模糊不清，要比较它们的额定功率，可观察灯丝的粗细，则（）,A,、灯丝细的功率大,B,、灯丝细而长的功率大,C,、灯丝粗而短的功率大,D,、灯丝粗而短的功率小,13,10.,甲乙两灯并联在同一电路中，都能正常发光，且甲灯比乙灯亮，则,;,A,、消耗的电能一定比乙灯多,B,、甲灯中的电流一定比乙灯大,C,、甲灯两端的电压一定比乙灯大,D,、甲灯的电阻一定比乙灯大,14,1,某实验小组同学用电池组（两端电压为,3V,）、电压表、电流表和滑动变阻器等实验器材，测定标有“,2.5V”,小灯泡的额定功率。,（,1,）一同学在连接电路时，将最后一根导线接好后，就看到灯泡发光，而目比正常发光时要亮，同时电压表指针偏转角度较小。则他连接电路的过程中，不符合要求的是：,。,（,2,）如图甲所示，小刚连接的电路还没有完成，如果要求滑动变阻器的滑片,P,向右移动时，电流表的示数变大，导线,M,应与滑动变阻器的接线柱,连接。（填“,A”,、“,B”,或“,D”,）；闭合开关前应将滑片,P,移至,（填“,A”,或“,B”,）端。请根据实物图画出电路图。（,3,）小刚把滑动变阻器正确连人电路后，闭合开关,S,，若发现小灯泡不发光，电流表无示数，但电压表有示数，则故障可能是,。,15,（,4,）若发现小灯泡不发光，电流表有示数，电压表无示数，则故障可能是,。,（,5,）若无论怎样移动滑片,P,，小灯泡一直很暗且亮度不变，电流表、电压表示数不变，则出现该现象的原因可能是,。,（,6,）小王排除故障后，调节滑动变阻器使小灯泡发光，如图乙所示，则电压表的示数为,V,，,小王应将滑片,P,向,（填“左”或“右”）移，使电压表的示数为,V,，才能测量小灯泡的额定功率，待小灯泡正常发光时，电流表示数如图丙所示，则小灯泡的电流为,A,，额定功率为,_W,。此时还可计算小灯泡正常发光时的,，其结果是,。小刘作出了小灯泡两端电压和电流图像如图丁所示，则小灯泡的电流为,0.2A,时的电阻约为,。,图乙,图丙,图丁,16,在“测定小灯泡的功率”的实验中，电源是,6V,的蓄电池，小灯泡铭牌上标有“,3.8V”,字样，其额定功率约为,1W,。,（,1,）请在图中的圆圈内正确填入电表符号，使实验电路图完整。,（,2,）根据电路图连接实物图。,（,3,）本实验若用干电池作为电源，至少应,联,节新的干电池。,（,4,）若滑片向右移动时，发现小灯泡变暗，但电压表示数却变大，则出现该现象的原因可能是,。,（,5,）若无论怎样移动滑片,P,，小灯泡一直很亮且亮度不变，电流表、电压表示数不变，则出现该现象的原因可能是,。,（,6,）某同学发现电压表大量程（,0,15V,）坏了，利用原有器材如何实验，请设计电路图，并简单描述实验过程。,17,18,（,7,）小华通过实验得到的实验数据如下表。请你帮助小华计算完成表格中的空格并分析实验数据回答以下问题。,请右图电流表的表盘上标出小灯泡的额定电流。,小灯泡两端电压为,4.5V,时的电功率是,W,；,为顺利完成实验，应选,滑动变阻器。（甲滑动变阻器规格为“,8 1A”,、乙滑动变阻器规格为“,150.5A”,）；,小灯泡的电功率与其亮度之间的关系是,；,通过计算分析发现，小灯泡的电阻在变大，原因是,。,19,实验次数,电压表示数,U/A,电流表示数,I/A,电功率,P/W,小灯泡亮度,1,3,0.22,较亮,2,3.8,0.26,正常发光,3,4.5,0.3,很亮,20,
