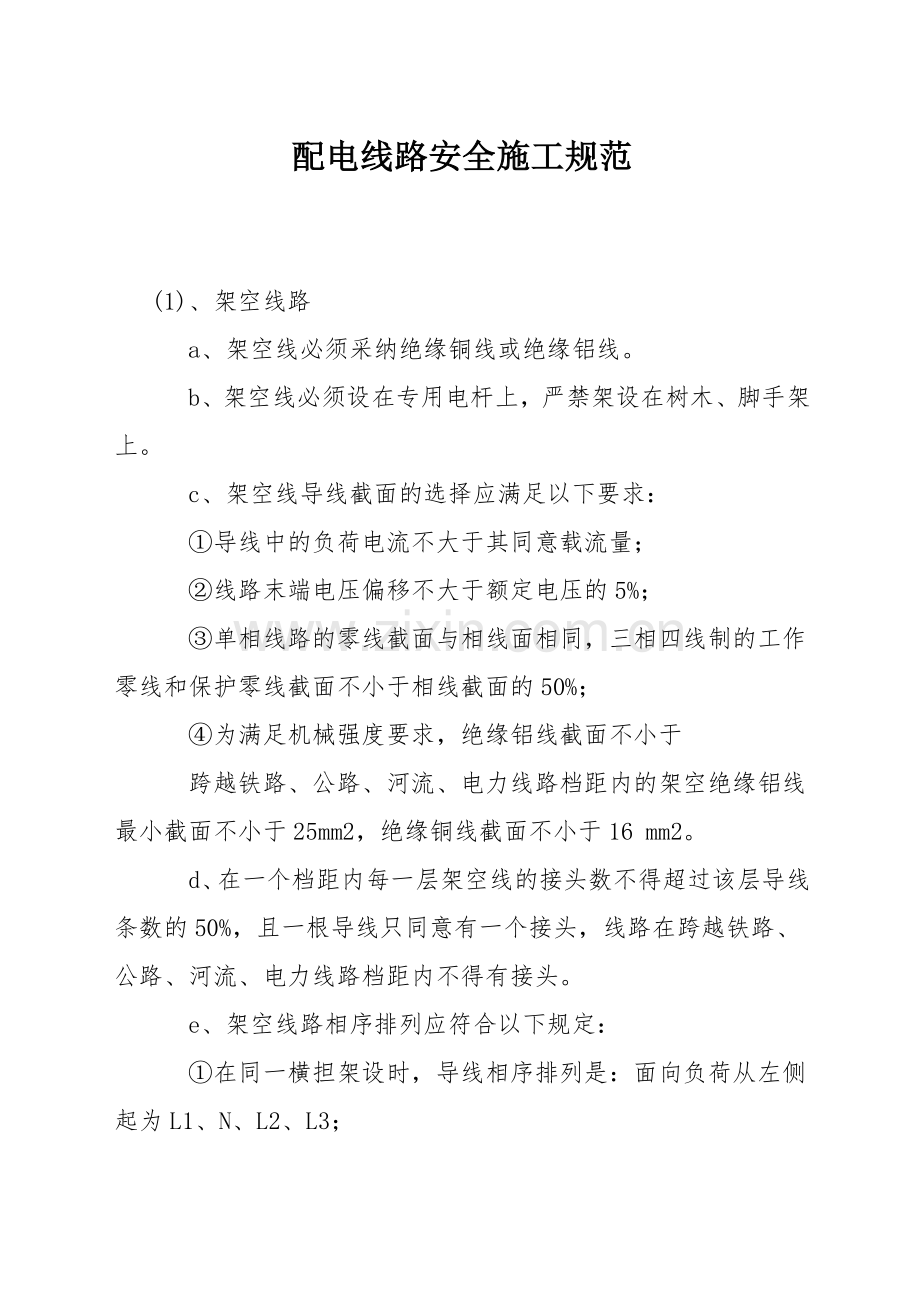

配电线路安全施工规范

　(1)、架空线路
　　a、架空线必须采纳绝缘铜线或绝缘铝线。
　　b、架空线必须设在专用电杆上，严禁架设在树木、脚手架上。
　　c、架空线导线截面的选择应满足以下要求：
　　①导线中的负荷电流不大于其同意载流量；
　　②线路末端电压偏移不大于额定电压的5%；
　　③单相线路的零线截面与相线面相同，三相四线制的工作零线和保护零线截面不小于相线截面的50%；
　　④为满足机械强度要求，绝缘铝线截面不小于
　　跨越铁路、公路、河流、电力线路档距内的架空绝缘铝线最小截面不小于25mm2，绝缘铜线截面不小于16 mm2。
　　d、在一个档距内每一层架空线的接头数不得超过该层导线条数的50%，且一根导线只同意有一个接头，线路在跨越铁路、公路、河流、电力线路档距内不得有接头。
　　e、架空线路相序排列应符合以下规定：
　　①在同一横担架设时，导线相序排列是：面向负荷从左侧起为L1、N、L2、L3；
　　②和保护零线在同一横担上分别架设时，导线相序排列是：面向负荷从左侧起为L1、N、L2、L3、PE；
　　③动力线、照明线在两个横担上分别架设时，上层横担，面向负荷从左侧起为L1、L2、L3；下层横担：面向负荷从左侧起为L1、〔L2、L3〕、N、PE；在两个横担上架设时，最下层横担面向负荷，最右边的导线为保护零线PE。
　　架空线路的档距不得大于35m；线间距离不得小于0.3m，横担间的最小垂直距离不得小于〔表格 5〕所列数值；铁横担应按〔表格 6〕选用，本横担截面应为8080 mm2；横担长度应符合〔
　　表格 7〕的规定。
　　表格 5 横担间的最小垂直距离〔m〕
　　排列方式直线杆分支或转角杆
　　高压与低压1.21.0
　　低压与低压0.60.3
　　表格 6 铁横担角钢型号选用表
　　导线截面
　　〔mm2〕低压直线杆角钢横担低压承力杆角钢横担
　　二线及三线四线及以上
　　16　25　35
　　5050525052635
　　70　95

　　表格 7 横担长度选用表〔m〕
　　横 担 长 度
　　二线三线、四线五线
　　0.71.51.8
　　g、架空线路与邻近线路或设施的距离应符合〔表格 8〕的规定
　　表格 8 架空线路与邻近线路或设施的距离
　　项目邻 近 线 路 或 设 施 类 别
　　最小净空距离〔m〕过引线、接下线与邻线架空线与拉线电杆外缘树梢摆最大时
　　0.130.050.5
　　最小垂直距离〔m〕同杆架设下方的广播线路通讯线路最大弧垂与地面最大弧垂与暂设工程项端与邻近线路交叉
　　施工现场机动车道铁路轨道1kV以下1~10kV
　　1.04.06.07.52.51.22.5
　　最小水平距离〔m〕电杆至路基边缘电杆至铁路轨道边缘边线与建筑物凸出部分
　　1.0杆高+3.01.0
　　h、架空线路宜采纳混凝土杆或木杆，混凝土杆不得有露筋、环向裂痕和扭曲，木杆不得腐朽，其梢径应不小于130mm。
　　i、电杆埋设深度宜为杆长1/10为0.6m。但在松软土质处应当加大埋设深度或采纳卡盘等加固。
　　j、直线杆和15以下的转角杆，可采纳单横担，但跨越机动车道时应采纳单横担双绝缘子；的转角杆应采纳双横担双绝缘子；45以上的转角杆，应采纳十字横担。
　　k、架空线路绝缘子应按以下原则选择：
　　①直线杆采纳针式绝缘子；
　　②耐张杆采纳蝶式绝缘子；
　　l、拉线宜用镀锌铁线，其截面不得小于3ф4.0。拉线与电杆的夹角应在45至之间。拉线埋设深度不得小于1m。钢筋混凝土杆上的拉线应在高于地面2.5m处装设拉紧绝缘子。
　　m、因受地形环境限制不能装设拉线时，可采纳撑杆代替拉线，撑杆埋深不得小于0.8m，其底部应垫底盘或石块。撑杆与主杆的夹角宜为30。
　　n、接户线在档距内不得有接头，进线处离地高度不得小于2.5 m。接户线最小截面应符合〔
　　表格 9〕规定。接户线线间及与邻近线路间的距离应符合〔表格 10〕的要求。
　　表格 9 接户线最小截面
　　接户线架设方式接户线长度〔m〕接户线截面〔mm2〕
　　铜线铝线
　　架空敷设10~15
　　104.0　2.56.0　4.0
　　沿墙敷设10~15
　　104.0　2.56.0　4.0
　　表格 10 接户线线间及与邻近线路间的距离
　　架设方式档距〔m〕线间距离〔mm〕
　　架空敷设25150
　　＞25200
　　沿墙敷设6100
　　＞6150
　　架空接户线与广播线、 线交叉接户线在上部600
　　接户线在下部300
　　架空或沿墙敷设的接户线零线和相线交叉100
　　o、配电线路采纳熔断器作短路保护时，熔体额定电流应不大于电缆或穿管绝缘导线同意载流量的2.5倍，或明敷绝缘导线同意载流量的1.5倍。
　　p、配电线路采纳自动开关作短路保护时，其过电流脱扣器脱扣电流整定值，应小于线路末端单相短路电流，并应能承受短时过负荷电流。
　　q、常常过负荷的线路、易燃易爆物邻近的线路、照明线路，必须有过负荷保护。
　　r、装设过负荷保护的配电线路，其绝缘导线的同意载流量，应不小于熔断器熔体额定电流或自动开关长延时过流脱扣器脱扣电流整定值的1.25倍。
　　(2)、电缆线路
　　a、电缆干线应采纳埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。
　　b、电缆类型应依据敷设方式，环境条件选择，电缆截面应依据同意载流量和同意电压损失确定。
　　c、电缆在室外直接埋地敷设的深度就不小于是0.6m，并应在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。
　　d、电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管。
　　e、电缆线路与其四周热力管道的平行间距不得小于2m，交叉间距不得小于1m。
　　f、埋地敷设电缆的接头应设在地面上的接线盒内，接线盒应能防水、防机械损伤并应远离易燃、易爆、易腐蚀场所。
　　g、橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。固定点间距应确保橡皮电缆能承受自重所带来的荷重。橡皮电缆的最大弧垂距地不得小于2.5m。
　　h、电缆接头应牢固可靠；并应做好绝缘包扎，坚持绝缘强度，不得承受张力。
　　i、在建高层建筑的临时电缆配电必须采纳电缆埋地引入。电缆垂直敷设的位置应充分利用在建工程的竖井、垂直孔洞等，并应靠近负荷中心，固定点每楼层不得少于一处。电缆水平敷设宜沿墙或门口固定，最大弧垂距地不得小于1.8m。
　　(3)、室内配线
　　a、室仙配线必须采纳绝缘导线。采纳瓷瓶、瓷〔塑料〕夹等敷设，距地面高度不得小于2.5m。
　　b、进户线过墙应穿管保护，距地面不得小于2.5m，并应采用防雨措施。
　　c、进户线的室外端应采纳绝缘子固定。
　　d、室内配线所用导线截面，应依据用电设备的计算负荷确定，但铝线截面应不小于2，铜线截面应不小于1.5mm2。
　　e、 潮湿场所或埋地非电缆配线必须穿管敷设，管口应密封。采纳金属管敷设时必须作保护接零。
　　f、钢索配线的吊架间距不宜大于12m。采纳瓷夹固定导线时，导线间距就不小于35m，瓷夹间距就不大于800mm；采纳瓷固定导线时，导线间距就不小于100mm，瓷瓶间距就不大于1.5m；采纳护套绝缘导线时，同意直接敷设于钢索上。
