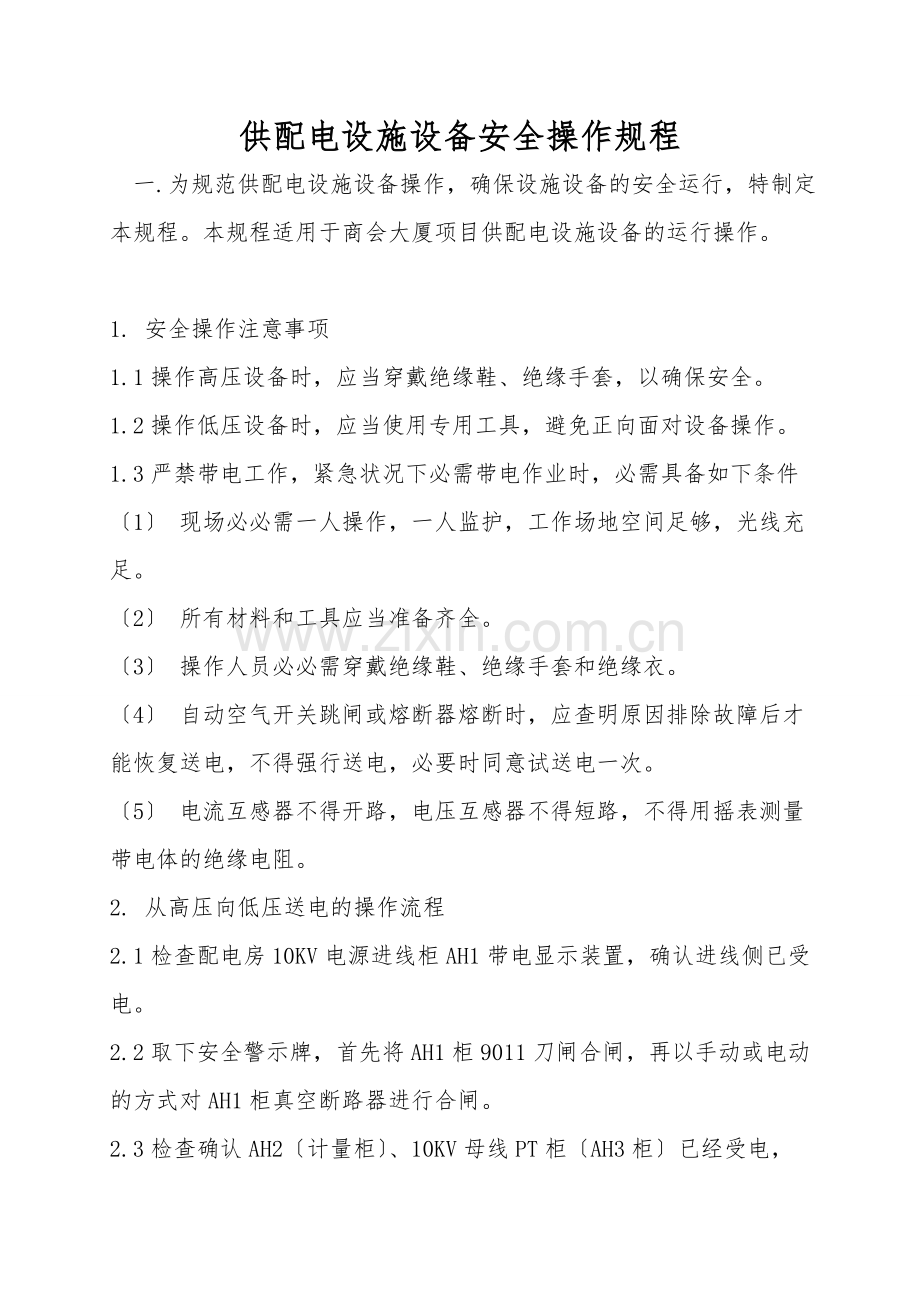

供配电设施设备安全操作规程 一.为规范供配电设施设备操作，确保设施设备的安全运行，特制定本规程。本规程适用于商会大厦项目供配电设施设备的运行操作。1. 安全操作注意事项1.1操作高压设备时，应当穿戴绝缘鞋、绝缘手套，以确保安全。1.2操作低压设备时，应当使用专用工具，避免正向面对设备操作。1.3严禁带电工作，紧急状况下必需带电作业时，必需具备如下条件1 现场必必需一人操作，一人监护，工作场地空间足够，光线充足。2 所有材料和工具应当准备齐全。3 操作人员必必需穿戴绝缘鞋、绝缘手套和绝缘衣。4 自动空气开关跳闸或熔断器熔断时，应查明原因排除故障后才能恢复送电，不得强行送电，必要时同意试送电一次。5 电流互感器不得开路，电压互感器不得短路，不得用摇表测量带电体的绝缘电阻。2. 从高压向低压送电的操作流程2.1检查配电房10KV电源进线柜AH1带电显示装置，确认进线侧已受电。2.2取下安全警示牌，首先将AH1柜9011刀闸合闸，再以手动或电动的方式对AH1柜真空断路器进行合闸。2.3检查确认AH2计量柜、10KV母线PT柜AH3柜已经受电，TM1- TM3变压器出线柜AH4AH6柜带电显示灯已经点亮，确认以上柜体进线端均已受电。2.4取下安全警示牌，先用操作杆拉开PT柜(AH3)接地开关使其处于分闸位置，再用操作杆对PT柜隔离刀闸开关合闸，最后通过观察窗检查确认开关合闸到位。2.5逐一对TM1- TM3变压器出线柜AH4AH6柜按以下步骤进行操作：1用操作杆拉开接地开关使其处于分闸位置；2用操作杆对隔离刀闸开关合闸；3用电动或手动方式将万能断路器进行合闸；4最后通过观察窗检查确认开关合闸到位。2.6检查确认各台变压器进线侧已受电后在AH4、AH5、AH6等柜相应位置悬挂“禁止分闸警示牌。2.7分别对1-AA1、2-AA1进线柜和3-AA1柜万能断路器采纳手动或电动的方式合闸。合闸后检查确认相应柜体上的各相电压显示正常，指示灯显示状态正常。2.8依据供电负荷要求逐一对电容补偿柜和各低压回路负荷开关合闸，合闸后检查确认指示灯显示状态正常，合闸成功。3.1依据停电要求逐一对低压回路负荷开关和电容补偿柜分闸。3.2用电动或手动的方式逐一分断1-AA1、2-AA1、3-AA1低压进线柜万能断路器。3.3逐一对TM1- TM3变压器出线柜AH4AH6柜按以下步骤进行操作：1 操作人员应首先通过观察窗推断确认各柜高压刀闸开关在合闸位置。2 用电动或手动方式将万能断路器进行分闸；3 用操作杆对高压刀开关进行分闸操作；4 用操作杆对接地开关进行合闸操作；5 打开相应柜门用高压试电笔验电。3.4按步骤对PT柜AH3进行如下操作：1用操作杆对高压刀开关进行分闸操作；2用操作杆对接地开关进行合闸操作；3.5用手动或电动的方式对AH1柜真空断路器进行分闸。3.6对AH1柜隔离刀闸9011分闸。3.7打开柜门用高压试电笔验电，确认高压真空断路器侧母线已全部失电。“禁止合闸等安全警示牌。3.9注意：AH1柜隔离刀闸9011进线侧高压由上一级开关站经电缆引入，除非开关站的相应回路开关分闸，否则9011刀闸进线侧一直受电。操作或修理时必必需切记并注意安全。4.对局部负荷回路的停电必必需遵守从末端向前端，从低压向高压逐级断电的原则；送电必必需遵守从前端向末端，从高压向低压逐级送电的原则。配电房设备线路维护检修和局部停电、限电时必必需执行工作票制度。值班电工必必需熟悉掌握供配电系统连接分配关系，认真按操作票完成各项操作。操作票应由修理班长填写并经物业服务中心工程主管审核并经物业服务中心经理批准后交值班电工执行。5.1市电停电后，按照柴油发电机运行操作规程启动发电机。5.2检查确认1-AA5、1-AA7、1-AA8、2-AA4四处双电源切换开关和双电源切换开关置于“自动工作方式，使发电机启动后能为相应重要负荷及时供电。5.3依据停电的时段和用电负荷要求对相应低压回路负荷开关进行分合闸。1 两处发电机房的两个发电机电源分配柜D1、D2柜的负荷回路DW1DW4分配开关应依据用电负荷要求进行手动分合闸。2 火灾时发电机电源分配柜D2柜的DW3回路负荷开关断开，切除确保负荷回路以确保消防负荷电力必需求。
