等高线地形图的综合判读和应用.ppt

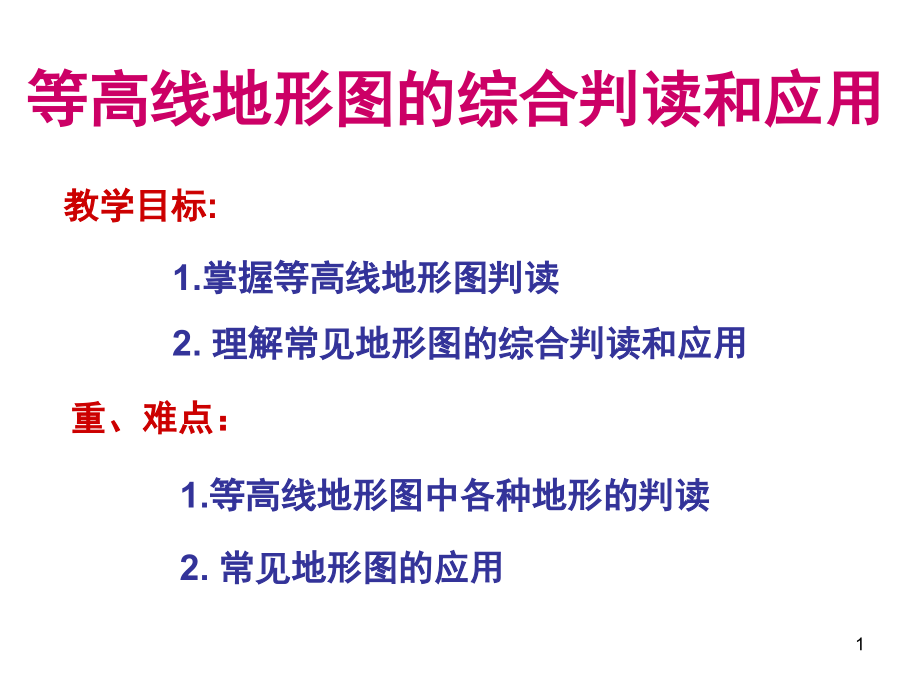

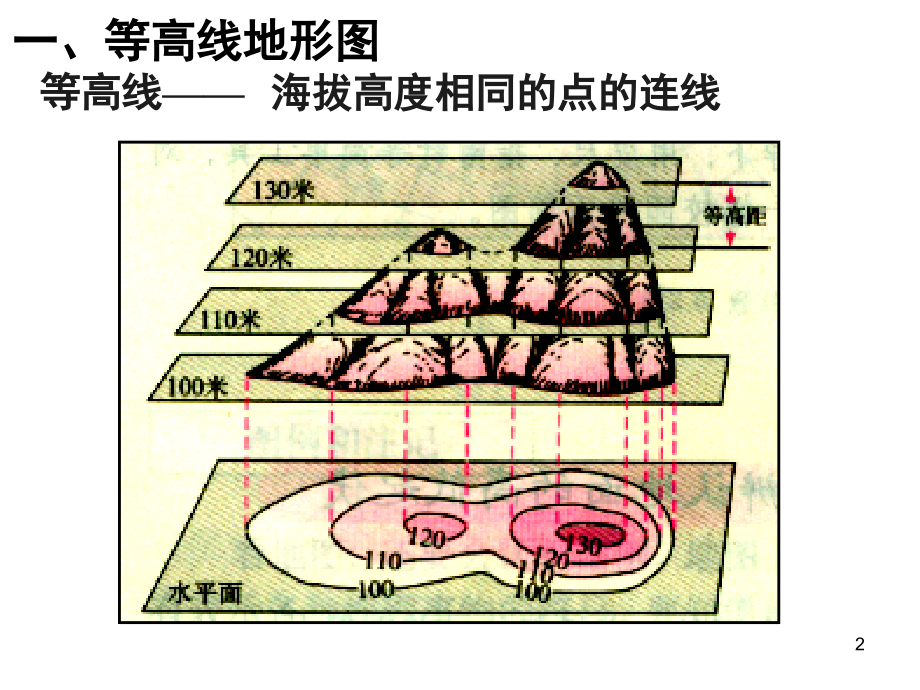

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,等高线地形图的综合判读和应用,教学目标:,1.掌握等高线地形图判读,重、难点：,1.等高线地形图中各种地形的判读,2.理解常见地形图的综合判读和应用,2.常见地形图的应用,1,等高线,海拔高度相同的点的连线,一、等高线地形图,2,等高线,海拔高度相同的点的连线,100,100,100,100,100,100,100,100,200,200,200,200,等深线海洋中深度相同的各点的连线,3,-200,-100,0,100,200,300,300,200,100,0,100,200,地形剖面图的绘制与判读,绘制步骤：,1、确定剖面线,2、确定比例尺，,建立剖面,图坐标系，并在剖面图的,下方，标出水平比例尺和,垂直比例 尺。,3、,从等高线图上的剖面线,与每条等高线相交的各,点，分别向下引垂线，,将各点转绘到相应的高,度位置上。,4、,将这些点连成平滑的曲线。,单位：米,400,水平比例尺 1：5 000,垂直比例尺 1：10 000,4,读图观察等高线地形图的特点,同一等高线上海拔相等,同一幅等高线地形图上，等高距相同。,等高线密集坡度陡，等高线稀疏坡度缓,同一等高线上海拔有何特点？,同一幅等高线地形图上，等高距有何特点？,等高线疏密与坡度的陡缓之间存在什么联系,5,（1）同线等高,（2）等高距全图一致,（相邻两条等高线的高度差),（3）等高线均为闭合曲线，等高线一般,不相交、不重合(,陡崖除外,）,（4）同图中等高线,疏密,程度反映坡度,缓陡,小结：等高线地形图的基本特征,6,山顶,鞍部,山脊,山谷,山体的不同部位,2、等高线地形图的判读,7,A山地,100,300,200,A,B盆地,B,100,C,200,300,300,D,200,100,C山谷,D山脊,8,E,Y,X,N,M,100,300,300,200,200,100,400,400,图2,100,300,200,米,100,300,200,米,400,XY,MN,E鞍部,9,H陡崖,H,100,400,300,200,10,二、,等高线地形图的有关计算,（1）推算等高线的值：,（2）,计算相对高度：,（3）,计算两地之间的气温差：,影响因素比例尺、等高距、等高线的疏密,垂直相对高度,tan,坡度角=,水平距离,（4）坡度大小的判断与计算：,（5）透视性问题：,11,在同一幅等高线图上，等高距是相同的，,相邻两等高线之间的数值差为0（如在鞍部）或相差一个等高距。,知道任一条等高线和等高距，可推算出该图上其他等高线的值。,A、推算等高线的值：,300,200,400,例1、如图，判断图中A、B的海拔范围各是多少？,A：,150,米,H,A,100,米；,B：,50,米,H,B,0,米。,位于两条等高线之间的等高线,闭合区域：,若其高度值与两侧等高线中的较,低值相等，则闭合区域内的高度,值低于其等高线的高度值；,若其高度值与两侧等高线中的较,高值相等，则闭合区域内的高度,值高于其等高线的高度值；,（即“,低的更低，高的更高,”,。）,12,读下图，若等高线所示高度为100m、200m、300m、400m，求城镇与H地的,相对高度,H,1,取值范围？若,相对高度最大值,为h，则h为多少？,200mH,1,300m,299mh300m,H,I,城镇,河流,100,400,200,300,B、计算相对高度：,13,A,B,陡崖相对高度：,计算陡崖或任意两点间的相对高度，一是可能求最大相对高度，二是可能求最小相对高度。,公,式：,（n1）dH（n+1）d,（,H,为相对高度，,d,为等高距，,n,为重合的或两点间的等高线条数）,例：该图中A、B两点以及陡崖的相,对高度是多少？,AB的相对高度：,300H 500,陡崖的相对高度：,500米，600米,200米，300米,200H 400,14,读下图，若等高线所示高度为100m、200m、300m、400m，求城镇与H地的,相对高度,H,1,取值范围？若,相对高度最大值,为h，则h为多少？,200mH,1,300m,299mh300m,1.2,H,I,城镇,河流,100,400,200,300,H与I的温差为多少？,c、,计算两地之间的气温差,：,15,影响因素：,比例尺、等高距、等高线的疏密,比例尺、等高距相同：,等高距、等高线疏密相同：,D.判断坡度陡缓：,规 律,等高线密坡陡；等高线疏坡缓,比例尺大坡陡；比例尺小坡缓,例、下面四幅图中的等高距和等高线间隔相同，坡度最陡的应,是,。,B,16,影响因素：,比例尺、等高距、等高线的疏密,比例尺、等高距相同：,等高距、等高线疏密相同：,判断坡度陡缓：,规 律,等高线密坡陡；等高线疏坡缓,比例尺大坡陡；比例尺小坡缓,比例尺、等高线疏密相同：,等高距大坡陡；等高距小坡缓,例、下面四幅图中的比例尺和等高线间隔相同，坡度最陡的应,是,。,200,220,A,280,200,D,260,200,C,240,200,B,17,高,低,高,低,E.坡面凸凹：高疏低密凸坡;高密低疏凹坡,通视情况：,凸坡：从山顶看不到山麓；,凹坡：从山顶可以看到山麓,18,读图，从山峰向下望，将不能看见的点是 (),AA点 BB点,CC点 DD点,A,19,a、水库库区宜选在河谷、山谷地区或选在“口袋形”的洼地或小盆地，因为：这些地区库容大，有较大的集水面积。,b、大坝应建在等高线近于闭合地段，亦即盆地或洼地的最窄处，因为：可以减少工程量，节省投资，确保大坝安全。,A、确定水库及坝址的位置：,海港码头应选择海水深且避风的海湾；避开含沙量大的河流，以免造成航道淤积。,B、确定港口码头的位置：,C、确定铁路、公路线：,一般选择坡度较缓，距离较短，弯路较少的线路。（一般沿等高线走）,理由：减少修路的工程量。（道路平坦，利于车辆行驶。不,易造成水土流失。）,D、确定引水路线：,线路尽可能短，避免穿过山脊等障碍，并尽量利用地势使水自流。,选点,选线,三、地形状况与区位选择：,20,甲,乙,丙,选点,练习1：下图为我国华北某地等高线地形图，回答以下问题：,甲、乙、丙三条支流的画法中不合理的是,河。,2、丙处是山脊，不可能形成河流,21,（3）地形状况与区位选择：,选点,练习2：下图为我国华北某地等高线地形图，回答以下问题：,图中最适宜修建水库的拦河坝的地点是,。理由是：,但随之可能带来的问题是：,D处。工程量小（水库蓄水量大）。,问题：淹没村庄和农田，需要移民。,甲,乙,丙,22,3.读我国某海港城市的规划图，回答下列问题：,（1）假设该城市欲规划建设海滨浴场和港口，请你在,处为海滨浴场和港口选择适宜地址，并分别阐述你的选择理由。,23,处宜建海滨浴场，此处位于港湾中，水域较浅，沙滩宽阔（4分）；,处宜建港口，此处位于港湾中，避风条件好，等深线密集，水域较深有利于航行。（4分）,24,例、,读下面等高线地形图，完成下列要求：,1、小河的流向是,；计划引小河水到C处，在AC和BC两条线路中，线路较合理，原因是：,西北东南,AC,A处比C处高，引水顺势下流，而B处比C处低，往高处引水较困难。,25,工业区：,宜建在地形,平坦开阔、交通便利，水源充足，接近资,源的地方。,对环境有污染的厂矿：选择河流下游，常年主导风向的下方；,电子、半导体、感光器材厂等：建在空气清洁、环境优美的地点；,居民区：,依山傍水，靠近水源，地势平坦开阔的向阳地带，交,通便利，远离污染源等。,选面,（3）地形状况与区位选择：,E、工业区、居民区选址：,根据等高线地形图反映出来的地形类型、地势起伏、坡度,陡缓、结合气候和水源条件，因地制宜地提出农林牧渔业合理布局的方案。,例如：平原宜发展种植业，山区宜发展林业、畜牧业。,F、农业生产布局,26,27,1.下列叙述正确的是 (),村落所处的局部地形是山顶村落所处的局部地形,是盆地图中虚线处可能有小溪流过图中实线处,可能有小溪流过,A B C D,解析：从数据可以知道图示区域为三面高、中间低的盆,地地形，且虚线处为山谷，可能有小溪流过。,答案：B,2.若图中有小溪，则其流向可能是 (),A.ab B.ba C.cd D.dc,解析：,小溪发源于山谷，由高处流向低处，即ba。,答案：B,28,二、综合题,3.读“我国东部沿海某地等高线示意图”，完成下列问题。,(1)图中所示地区是我国水果重要产区之一。地适宜,种植的水果是 (),A苹果 B菠萝 C椰子 D柑橘,29,(2)如果在甲村和乙村之间修建一条公路，应选择_,(或)线，理由是_。,(3)如果在该地区建设小城镇，甲、乙、丙、丁四个村庄,发展条件最有利的是_村，理由是_,_。,(4)为了解决未来小城镇的用水、用电问题，该地区计划,在处修建水电站。选择该处建坝的理由是_,_,；但随之可能带来的问题是_,_,。,坡度小，工程量小,丁,地势平坦开阔，水陆,交通便利,工程量小(水,库蓄水量大),淹没村庄和农,田(需要移民),30,解析：,第(1)题，该图是我国东部沿海某地，从28N可,知是南方低山丘陵区，所以地适宜种植的水果是柑橘。,第(2)题，在低山丘陵地区修建公路一般沿等高线，这样,可降低坡度，工程量也小。第(3)题，建设小城镇要考虑,地形地势、交通等因素。第(4)题，修建水库建坝时要考,虑口小内大，这样工程量小、库容量大。修建水库带来的 问题有：库区会淹没村庄和农田，需要移民。,31,谢 谢！,32,
