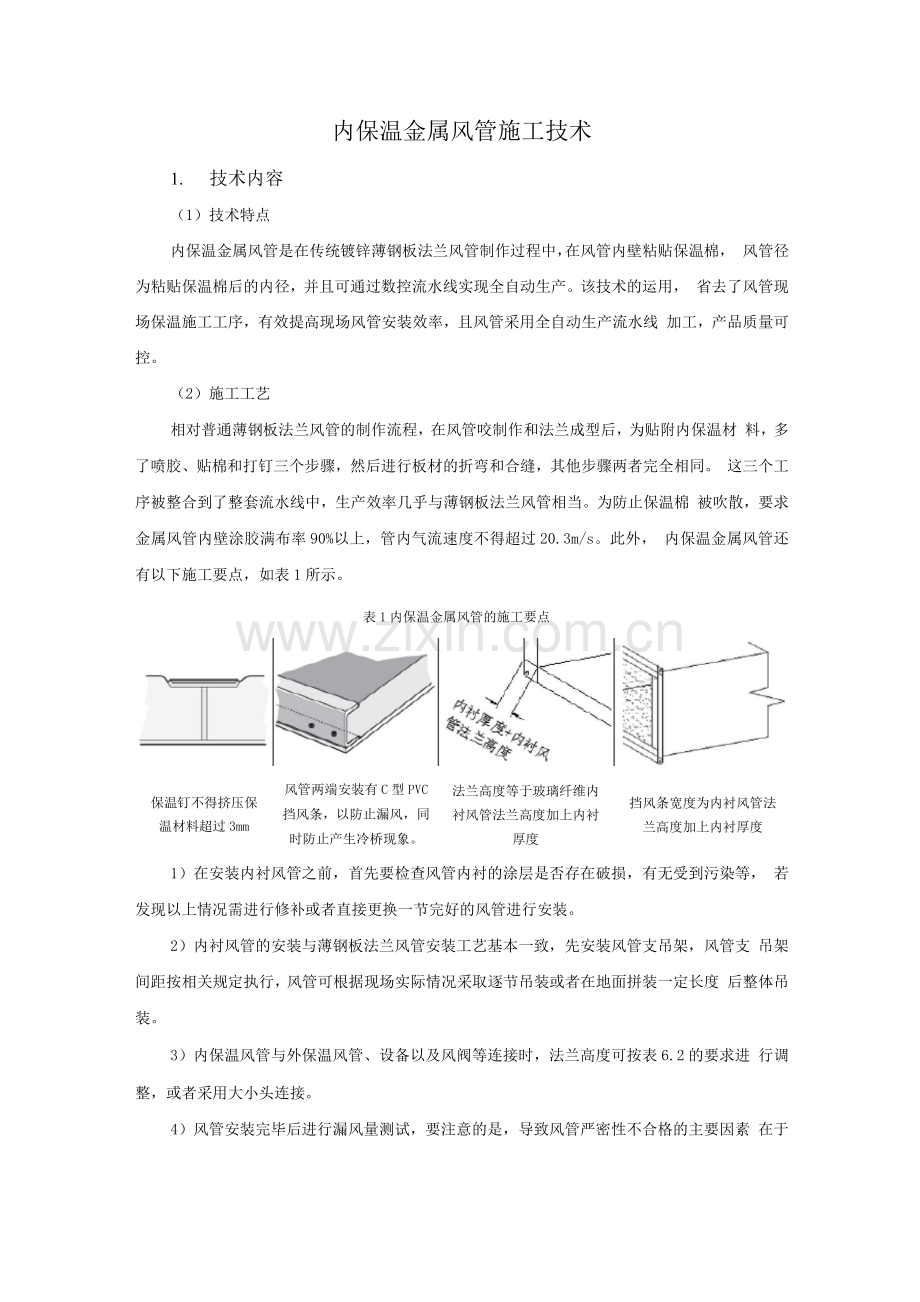

内保温金属风管施工技术
1. 技术内容
（1）技术特点
内保温金属风管是在传统镀锌薄钢板法兰风管制作过程中，在风管内壁粘贴保温棉， 风管径为粘贴保温棉后的内径，并且可通过数控流水线实现全自动生产。该技术的运用， 省去了风管现场保温施工工序，有效提高现场风管安装效率，且风管采用全自动生产流水线 加工，产品质量可控。
（2）施工工艺
相对普通薄钢板法兰风管的制作流程，在风管咬制作和法兰成型后，为贴附内保温材 料，多了喷胶、贴棉和打钉三个步骤，然后进行板材的折弯和合缝，其他步骤两者完全相同。 这三个工序被整合到了整套流水线中，生产效率几乎与薄钢板法兰风管相当。为防止保温棉 被吹散，要求金属风管内壁涂胶满布率90%以上，管内气流速度不得超过20.3m/s。此外， 内保温金属风管还有以下施工要点，如表1所示。

表1内保温金属风管的施工要点
保温钉不得挤压保 温材料超过3mm
风管两端安装有C型PVC 挡风条，以防止漏风，同 时防止产生冷桥现象。
法兰高度等于玻璃纤维内 衬风管法兰高度加上内衬 厚度
挡风条宽度为内衬风管法 兰高度加上内衬厚度

1）在安装内衬风管之前，首先要检查风管内衬的涂层是否存在破损，有无受到污染等， 若发现以上情况需进行修补或者直接更换一节完好的风管进行安装。
2）内衬风管的安装与薄钢板法兰风管安装工艺基本一致，先安装风管支吊架，风管支 吊架间距按相关规定执行，风管可根据现场实际情况采取逐节吊装或者在地面拼装一定长度 后整体吊装。
3）内保温风管与外保温风管、设备以及风阀等连接时，法兰高度可按表6.2的要求进 行调整，或者采用大小头连接。
4）风管安装完毕后进行漏风量测试，要注意的是，导致风管严密性不合格的主要因素 在于风管挡风条的安装与法兰边没有对齐，以及没有选用合适宽度的法兰垫料或者垫料粘贴 时不够规范。
5）风管运输及安装过程中应注意防潮、防尘。

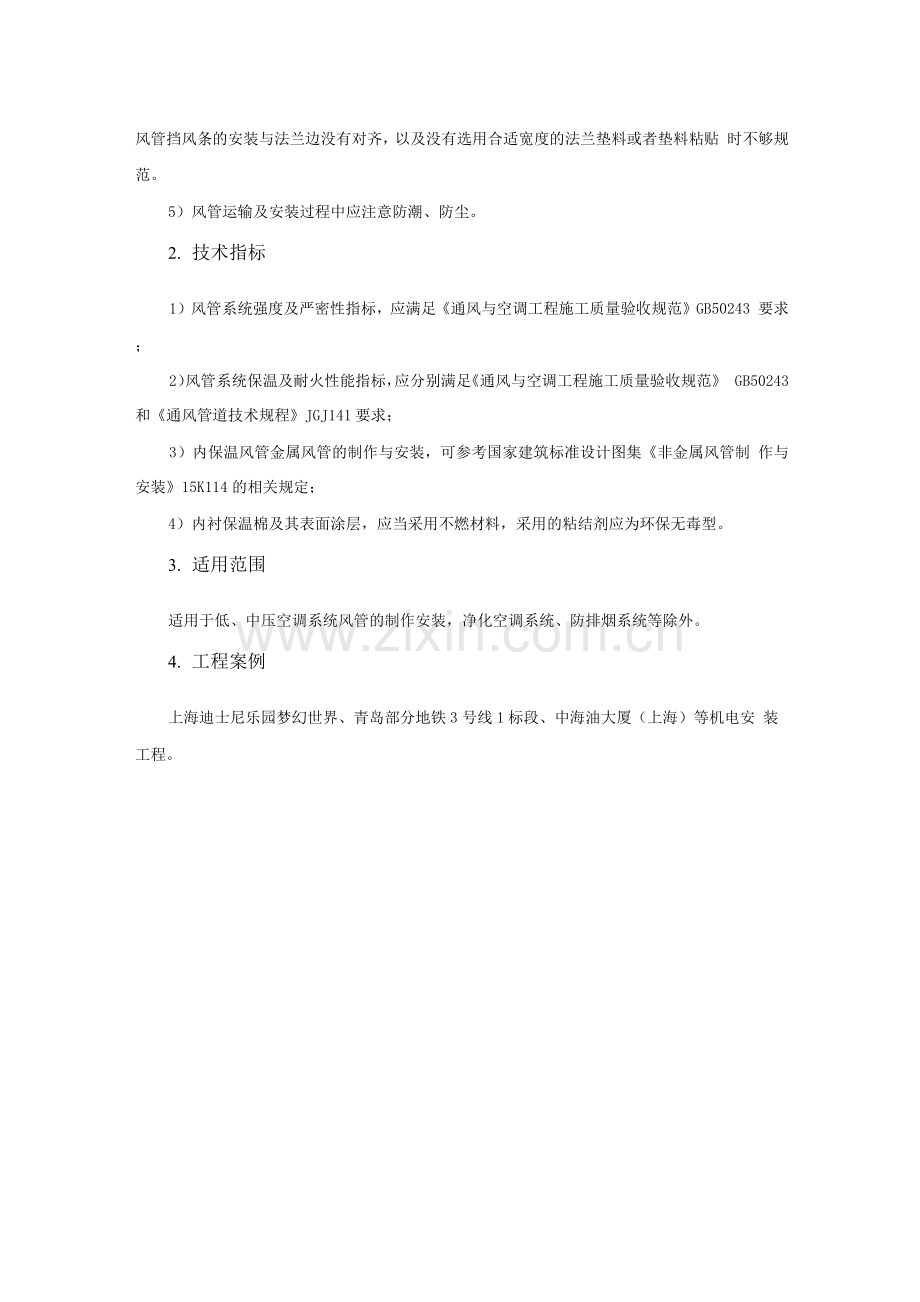

2. 技术指标
1）风管系统强度及严密性指标，应满足《通风与空调工程施工质量验收规范》GB50243 要求；
2）风管系统保温及耐火性能指标，应分别满足《通风与空调工程施工质量验收规范》 GB50243和《通风管道技术规程》JGJ141要求；
3）内保温风管金属风管的制作与安装，可参考国家建筑标准设计图集《非金属风管制 作与安装》15K114的相关规定；
4）内衬保温棉及其表面涂层，应当采用不燃材料，采用的粘结剂应为环保无毒型。
3. 适用范围
适用于低、中压空调系统风管的制作安装，净化空调系统、防排烟系统等除外。
4. 工程案例
上海迪士尼乐园梦幻世界、青岛部分地铁3号线1标段、中海油大厦（上海）等机电安 装工程。
