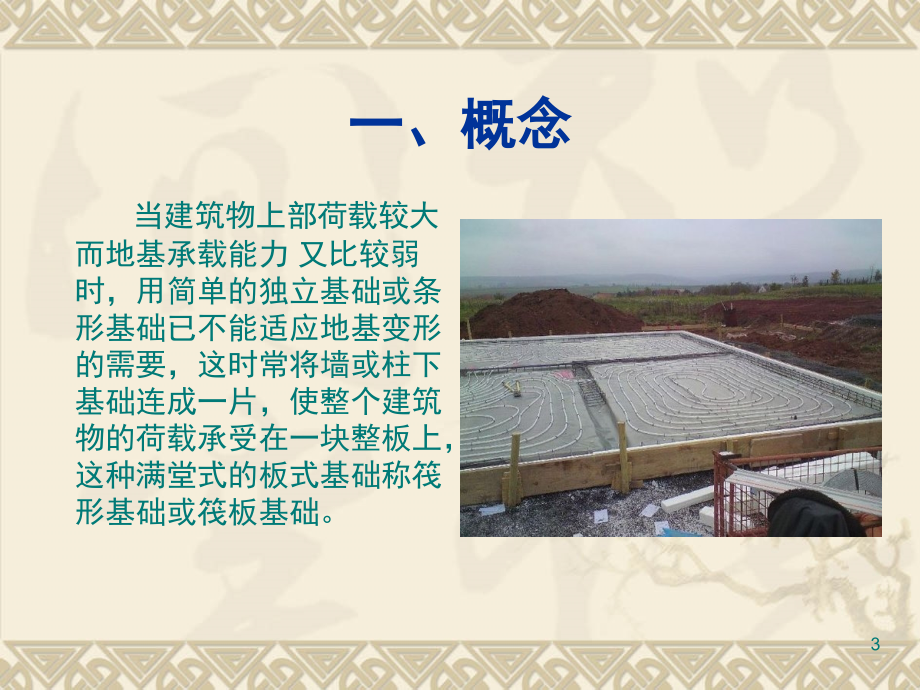

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,基础工程小组作业,筏形基础,1,本讲目录,一、筏形基础,概念,二、筏形基础,分类,三、筏形基础,选用原则,四、筏形基础,优缺点,五、筏形基础,设计步骤和,构造要求,六、筏形基础,施工工艺,2,一、概念,当建筑物上部荷载较大而地基承载能力 又比较弱时，用简单的独立基础或条形基础已不能适应地基变形的需要，这时常将墙或柱下基础连成一片，使整个建筑物的荷载承受在一块整板上，这种满堂式的板式基础称筏形基础或筏板基础。,3,二、筏形基础的分类,筏形基础,平板式筏形基础,梁板式筏形基础,单向肋筏形基础,双向肋筏形基础,主次肋筏形基础,双主肋筏形基础,筏形基础分为平板式和梁板式，一般根据地基土质、上部结构体系、柱距、荷载大小及施工条件等确定。,4,平板式筏形基础,平板式筏形基础的底板是一块厚度相等的钢筋混凝土平板。板厚一般在0.51.5m之间。平板式基础适用于柱荷载不大、柱距较小且等柱距的情况。底板的厚度可以按生一层50mm初步确定，然后校核板的抗冲切强度。底板厚度不得小于200mm。通常5层以下的民用建筑，板厚不小于250mm；6层民用建筑的板厚不小于300mm。,梁板式筏形基础,当柱网间距大时，一般采用梁板式筏形基础。根据肋梁的设置分为单向肋和双向肋两种形式。单向肋梁板式筏形基础是将两根或两根以上的柱下条形基础中间用底板连接成一个整体，以扩大基础的底面积并加强基础的整体刚度。双向肋梁板式筏形基础是在纵、横两个方向上的柱下都布置肋梁，有时也可在柱网之间再布置次肋梁以减少底的厚度。,5,6,平板式,7,梁板式,8,梁板式筏形基础又可分为：,单向肋筏形基础：仅在一个方向的柱下布置肋梁；双向肋筏形基础：在纵、横两个方向的柱下都布置肋梁。,双向肋筏形基础可再分为：主次肋筏形基础、双主肋筏形基础,单向肋筏型基础 双向肋筏型基础,9,三、筏形基础的选用原则,1、在软土地基上，用柱下条形基础或柱下十字交梁条形基础不能满足上部结构对变形的要求和地基承载力的要求时，可采用筏形基础。,2、当建筑物的柱距较小而柱的荷载又很大，或柱的荷载相差较大将会产生较大的沉降差需要增加基础的整体刚度以调整不均匀沉降时，可采用筏形基础。,3、当建筑物有十室或大型储液结构（如水池、油库等），结合使用要求，可采用筏形基础。,4、风荷载及地震荷载起主要作用的多高层建筑物，要求基础有足够的刚度和稳定性时，可采用筏形基础。,10,四、筏形基础的优缺点,在通常设计中平板式筏形基础使用较为普遍，其原因是平板式筏形基础在钢筋绑扎、模板支撑、混凝土浇筑等施工过程中施工比较简便，施工速度较快，对加快施工进度较为有利，致使整个基础工程的钢筋和混凝土使用量相对梁板式筏形基础较浪费，对控制基础工程的总造价不利。梁板式筏基与平板式相比具有材耗低、刚度大的优点，缺点是基础相对复杂，钢筋绑扎难度大，模板支撑和混凝土浇筑也较平板式相对麻烦。,11,五、筏型基础的设计步骤和构造要求,12,13,14,15,16,17,18,19,20,21,22,23,24,六、筏板基础的施工,25,6.1 施工机具,1、,手锯,斧子,电钻,扳手,钳子,线坠,电锯,小白线,水性隔离剂,2、,砂浆,搅拌机,靠尺板,铁抹子,砖夹子,托线板,大铲,手推车,26,6.2 筏板基础的施工程序,基地土质验槽,施工垫层,在垫层上弹线抄平,筏板下网钢筋,梁钢筋,柱及剪力墙插筋,筏板上网钢筋,筏板混凝土（板式）,、筏板及上部（梁式）,27,1、钢筋施工程序,放线并预检,成型钢筋进场,排钢筋,焊接接头,绑扎,柱墙插筋定位,交接验收,28,2、模板施工程序,29,3、混凝土施工程序,30,6.3 钢筋绑扎工艺,31,32,筏板基础地梁钢筋绑扎示意图,33,34,35,6.4 模板工程,36,筏板基础模板工程示意图,37,38,39,6.5 混凝土工程（现场搅拌泵送）,40,41,42,43,44,45,6.6 筏板施工的要点,46,47,48,49,50,51,52,53,54,55,56,57,58,59,谢谢大家,60,
