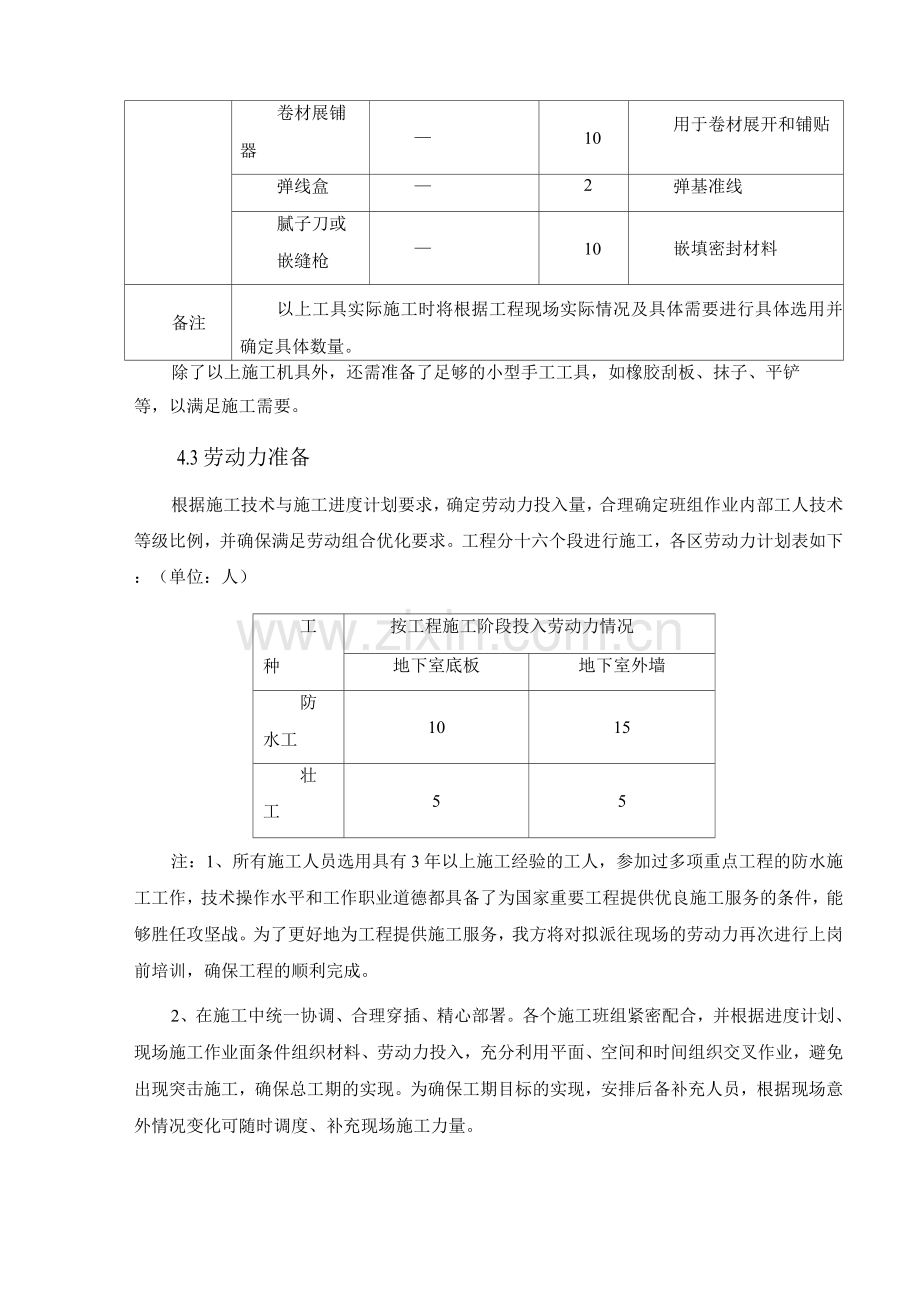

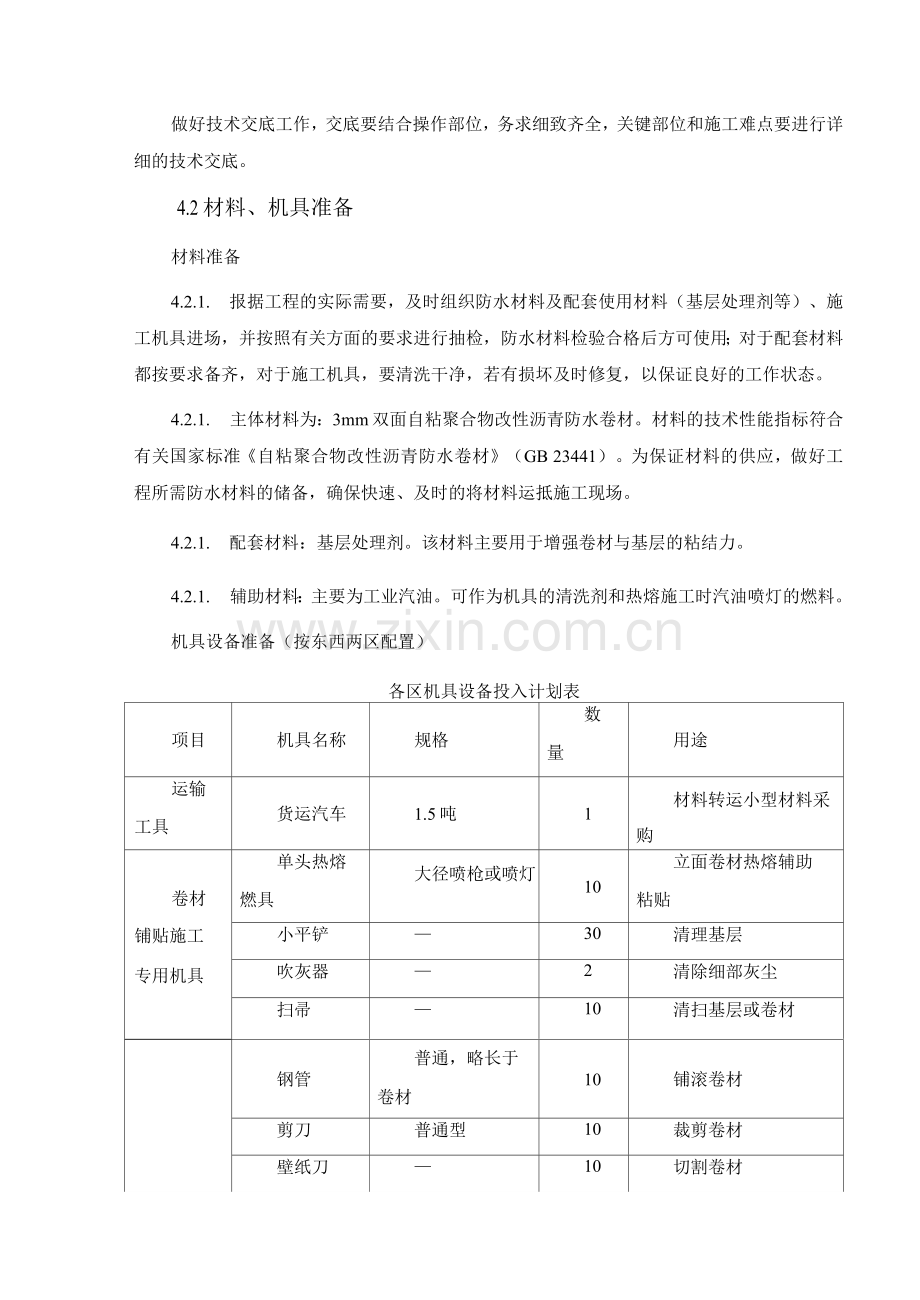

地下防水工程施工方案1. 编制依据2. 工程概况3. 施工部署1、本工程地下室防水等级为一级，设计采用抗渗砼自防水再附加卷材防水层的做法。2、总进度计划安排：完成地下室外墙防水层施工。3、施工顺序：本工程分东西两区，东西各八个施工段。4、工艺流程：底板：清理基层-卷材附加层铺贴T验收T弹线T空铺3mm双面自粘聚合物改性沥青防水卷材t热风加热封边t验收t滚铺第二层3 mm双面自粘聚合物改性沥青防水卷材T热风加热封边T验收T做保护层。墙身：清理基层t卷材附加层铺贴t验收t弹线t滚铺3mm双面自粘聚合物改性沥青防水卷材t热风加热封边t验收t空铺第二层3 mm双面自粘聚合物改性沥青防水卷材t热风加热封边t验收t做保护层。5、加强内部协调，各部门做好施工准备，施工过程中各职能部门应密切配合，团结协作，搞好各项工作。4. 施工准备4.1技术准备根据工程结构特点和现场实际情况，编制防水工程施工组织设计，重点阐明防水工程的施工工艺、进度安排、质量和工期保证措施及安全生产措施，以便有效地指导现场施工。组织工程技术人员认真熟悉图纸、学习规范、了解设计意图、掌握设计精神内容，做好准备工作。做好技术交底工作，交底要结合操作部位，务求细致齐全，关键部位和施工难点要进行详细的技术交底。4.2材料、机具准备材料准备4.2.1. 报据工程的实际需要，及时组织防水材料及配套使用材料（基层处理剂等）、施工机具进场，并按照有关方面的要求进行抽检，防水材料检验合格后方可使用；对于配套材料都按要求备齐，对于施工机具，要清洗干净，若有损坏及时修复，以保证良好的工作状态。4.2.1. 主体材料为：3mm双面自粘聚合物改性沥青防水卷材。材料的技术性能指标符合有关国家标准自粘聚合物改性沥青防水卷材（GB 23441）。为保证材料的供应，做好工程所需防水材料的储备，确保快速、及时的将材料运抵施工现场。4.2.1. 配套材料：基层处理剂。该材料主要用于增强卷材与基层的粘结力。4.2.1. 辅助材料：主要为工业汽油。可作为机具的清洗剂和热熔施工时汽油喷灯的燃料。机具设备准备（按东西两区配置）各区机具设备投入计划表项目机具名称规格数量用途运输工具货运汽车1.5吨1材料转运小型材料采购卷材铺贴施工专用机具单头热熔燃具大径喷枪或喷灯10立面卷材热熔辅助粘贴小平铲30清理基层吹灰器2清除细部灰尘扫帚10清扫基层或卷材钢管普通，略长于卷材10铺滚卷材剪刀普通型10裁剪卷材壁纸刀10切割卷材卷材展铺器10用于卷材展开和铺贴弹线盒2弹基准线腻子刀或嵌缝枪10嵌填密封材料备注以上工具实际施工时将根据工程现场实际情况及具体需要进行具体选用并确定具体数量。除了以上施工机具外，还需准备了足够的小型手工工具，如橡胶刮板、抹子、平铲等，以满足施工需要。4.3劳动力准备根据施工技术与施工进度计划要求，确定劳动力投入量，合理确定班组作业内部工人技术等级比例，并确保满足劳动组合优化要求。工程分十六个段进行施工，各区劳动力计划表如下：（单位：人）工种按工程施工阶段投入劳动力情况地下室底板地下室外墙防水工1015壮工55注：1、所有施工人员选用具有3年以上施工经验的工人，参加过多项重点工程的防水施工工作，技术操作水平和工作职业道德都具备了为国家重要工程提供优良施工服务的条件，能够胜任攻坚战。为了更好地为工程提供施工服务，我方将对拟派往现场的劳动力再次进行上岗前培训，确保工程的顺利完成。2、在施工中统一协调、合理穿插、精心部署。各个施工班组紧密配合，并根据进度计划、现场施工作业面条件组织材料、劳动力投入，充分利用平面、空间和时间组织交叉作业，避免出现突击施工，确保总工期的实现。为确保工期目标的实现，安排后备补充人员，根据现场意外情况变化可随时调度、补充现场施工力量。5. 主要施工方法及卷料试验要求5.1地下室防水层的施工该工程地下室防水设计采用3+3mm厚双面自粘聚合物改性沥青防水卷材。底板防水施工：空铺法+滚铺法5.1.1. 精理基层：基层表面采用铲刀和笤帚将突出物砂浆疙瘩等异物清除，并将尘土杂物清理干净，如有油污迹等要用有机溶剂、钢丝刷等清除，如有渗漏水情况，应对渗漏部位凿U型糟用速凝材料堵漏后。方可做基层处理：对所有阴阳角应抹成弧形或45坡角。5.1.1. 附加层施工：阴阳角、管根等部位两边各250mm必须先做附加层。5第一层大面铺贴，先进行预铺，把防水卷材按轮廓自然展开布置在基层上，平整顺直，不得扭曲。进行适当的剪裁，之后空铺到第一层面层上。搭接宽度应为80mm。5.1.1. 第二层大面铺贴：采用滚铺法，即掀剥隔离纸与铺贴卷材同时进行。不需打开整卷卷材，用一根钢管插入成筒卷材中心的芯筒，然后由两人各持钢管一端抬至待铺位置地起始端，并将卷材向前展出约5mm，由另一人掀剥此部分卷材的隔离纸，并将其卷到已用过的芯筒上。将已剥去隔离纸的卷材对准已弹好的粉线轻轻摆铺，再加以压实。起始端铺贴完成后，一人缓缓掀剥隔离纸卷入上述芯筒上，并向前移动，抬着卷材的两人同时沿基准粉线向前滚铺卷材。注意抬卷材两人的移动速度要相同、协调。滚铺时，对自粘贴卷材要稍紧一些，不能太松弛。铺完一幅卷材后，用长柄滚刷，由起始端开始，彻底排除卷材下面的空气。然后再用大压辊或手持式压辊将卷材压实，粘贴牢固。搭接宽度同第一层，且铺贴双层卷材时，上下两层和相邻两幅卷材的接缝应错开1/31/2幅宽，且两层卷材不得相互垂直铺贴。5.1. 立面防水施工：滚铺法5.1.2. 清理基层：要求基层无杂物、尘土或滞留砂浆。5. 1. 2.对结构墙体阴阳角做卷材附加层。5.1.2. 由于自粘型卷材与基层的粘结力相对较低，在立面或大坡面上，卷材容易产生下滑现象，因此在立面或大坡面上粘贴施工时，家用手持式汽油喷枪将卷材底面的胶粘剂适当加热后再进行粘贴、排汽和辊压。5.1.2. 第一层大面铺贴：采用滚铺法，即掀剥隔离纸与铺贴卷材同时进行。不需打开整卷卷材，用一根钢管插入成筒卷材中心的芯筒，然后由两人各持钢管一端抬至待铺位置地起始端，并将卷材向上展出约5mm，由另一人掀剥此部分卷材的隔离纸，并将其卷到已用过的芯筒上。将已剥去隔离纸的卷材对准已弹好的粉线轻轻摆铺，再加以压实。起始端铺贴完成后，一人缓缓掀剥隔离纸卷入上述芯筒上，并向前移动，抬着卷材的两人同时沿基准粉线向上滚铺卷材。注意抬卷材两人的移动速度要相同、协调。滚铺时，对自粘贴卷材要稍紧一些，不能太松弛。铺完一幅卷材后，用长柄滚刷，由起始端开始，彻底排除卷材下面的空气。然后再用大压辊或手持式压辊将卷材压实，粘贴牢固。搭接宽度同平面防水施工。在侧面与底板交接的地方采用接槎。5.1.2. 第二层大面铺贴：施工工艺同第一层施工。注意上下两层和相邻两幅卷材的接缝应错开1/31/2幅宽，且两层卷材不得相互垂直铺贴。5.2细部节点做法三面阴阳角做法：阴阳角（此处的阴阳角专指三维交叉部位）在防水层施工中，数量诸多，也是防水层薄弱的部位之一，该处的通常做法是由施工作业人员按下图方式现场裁剪和安装：注：此图中所有150mm标注均更换为250mm。5.2.她下室外墙下底板及承台防水处理:榭帕却号3牌面包撼备翡妙砒岳；H也直制1购3踱面白瀛楠邮酬就翻姬钳*的.唱1K1睥展|机制鼻机林SC2OwW 蜃3牌国诚斜抽邸静；H有部.聊）3再疝睇暴输她砒材翻：钩）5.2. 施下室及外墙后浇带处理先虎钢筋混凝土结构- n外贴式止水带丁基钢板止水带附加防水层一|-陇水层一海鸵土垫茉I底板）保护展（外治）/ -111 ）底板、外墙后浇带防水构造中1。摞栓瞬UL用于电焊固定单边有）隔离纸分两半、分别在一浇堡凝一国撅去防水层为3+3mm自粘聚合物改性沥青防水卷材，外贴式橡胶止水带宽度取3,型号为B-L x 3 x8穿墙管防水做法：套管宜比外墙面凸出20mm，且向室外方向倾斜10%1-管道；2-套管；3-夹板；4-卷材防水层；5-填缝材料;6探苯乙烯泡沫塑料板；7-附加卷材层衬垫卷材收头处理:卷材防水系统的终端收处理是防水系统安全性能的集中表现，如果收处理不好，会导致周边提前损坏。采用特制的收金属压条，在保证防水系统的安全性能的前提下，对延长防水系统的安全使用寿命起到极大的帮助。如下图：集水坑、电梯井防水做法：地下工程中含有电梯井和排风竖井，此处卷材施工尤为重要，具体做法如下图：集水坑等同类节点防水做法示意图桩头防水做法为厚一:外尼防松嫌抹光地面防水钢筋混凝土底板20厚1: 2 .虬5C1厚也|户：田石Bi彳展护居9+务域面自粘聚合物攻畛购脂吉有:H蛭一素土夯卖r压生索敝河泪小底值标M承台顶标高5. 3双面自粘聚合物改性沥青防水卷材施工操作要点5.3. 涂刷基层处理剂：用长柄滚刷将基层处理剂涂刷在已处理好的基层表面，并且要涂刷均匀，不得漏刷或露底。基层处理剂涂刷完毕，达到干燥程度（一般以不粘手为准）方可施工。细部附加增强处理：对于转角处、阴阳角部位、穿出构件以及其它细部节点均应做附加增强处理，附加层的宽度为5mm宽卷材。方法是先按细部形状将卷材剪好，在细部贴一下，视尺寸、形状合适后，将剪好的卷材认真仔细地剥除隔离纸，用力要适度，已剥开的隔离纸与卷材宜成锐角，然后对准铺放，附加层要求无空鼓，并压实铺牢。弹线：在已处理好并干燥的基层表面，按照所选卷材的宽度，留出搭接缝尺寸（长、短边搭接宽度均为80mm），将铺贴卷材的基准线弹好，以便按此基准线进行卷材铺贴施工。5.3. 地下室底板第一层空铺，第二层滚铺，外墙板第一层和第二层都为滚铺。搭接缝及收头的卷材必须均匀、全面地烘烤，必须保证搭接处卷材间的沥青密实熔合，且有熔融沥青从边端挤出，并用刮刀将挤出的热熔胶刮平，沿边端封严，以保证接缝的密闭防水功能。检查验收：铺贴时边铺边检查，检查时用螺丝刀检查接，发现熔焊不实之处及时修补，不得留任何隐患，现场施工员、质检员必须跟班检查，检查合格后方可进入下一道工序施工，特别要注意平立面交接处、转角处、阴阳角部位的做法是否正确。待自检合格后报请监理及建设方验收，验收合格后方可进入下一道工序施工。5.4卷材试验要求以同一生产厂的同一品种、同一等级的产品，大于10卷抽5卷，每510卷抽4卷，1499卷抽3卷，1卷以下抽2卷，进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中，任取一卷作物理性能检验。将试样卷材切除距外层卷头25mm后，顺纵向切取8mm的全幅卷材试样2块。一块做物理性能检验用，另一块备用。高聚物改性沥青类防水卷材的主要物理性能： 可溶物含量（g/m2） :3mm厚 21 拉伸性能：拉力（N/50mm ）: 450 （纵横向） 延伸率（% ）:最大拉力时30 （纵横向） 低温柔度（C）: -25,无裂纹 热老化后低温柔度（C） ：-22,无裂纹 不透水性：压力0.3MPa ,保持时间120mm ,不透水6. 质量要求及保证措施6.1质量要求主控项目：6.1.1. 卷材必须符合自粘聚合物改性沥青防水卷材的规定和设计要求，并附有产品合格证、产品性能检测报告和材料进场检验报告。并按规范规定抽查外观质量，再从外观质量最轻的一组抽样做物理性能检验。检验方法：对照报准检查各项技术指标、出厂检验报告和现场抽样复验报告。6.1.1. 做完的卷材防水层及其转角处、变形缝、施工缝、穿墙管道等部位做法均须符合设计要求。检验方法：观察检查和检验隐蔽工程验收记录。一般项目:6.1.2 .卷材防水层的搭接缝应粘贴或焊接牢固，密封严密，不得有扭曲、折皱、翘边和起泡等缺陷。检查方法：观察检查。6.1.2. 采用外防外贴法铺贴卷材防水层时，立面卷材接槎的搭接宽度，高聚物改性沥青类卷材应为150mm且上层卷材应盖过下层卷材。检查方法：观察和尽量检查。6.1.2. 侧墙卷材防水层的保护层与防水层应结合紧密，保护层厚度应符合设计要求。检查方法：观察和尺量检查。6.1.2. 卷材搭接宽度的允许偏差应为-10mm。检查方法：观察和尺量检查。6.2质量保证措施项目组织机构图，建立岗位责任制和质量监督制度，明确分工职责，落实施工质量控制责任，各岗位人员各负其责。建立质量保证程序6.2.2. 方案经审批方可实施，在实施中优化总结，形成最终方案。6.2.2. 人员培训考核持证上岗，执行岗位责任制，保证人员素质。6.2.2. 材料原材、半成品检验，技术资料保证，保证材料质量。6.2.2. 操作按工艺标准要求，按图施工，保证操作过程准确无误。6.2.2. 机具检测合格方可使用，周检维修保养，保证机具正常使用。6.2. 严格执行质量管理程序工作操作技术质量部门检验监理工程师复验监理单位认可进入下道工序施工质量预控及专项质量保证措施各分项工程式层层交底、层层落实、记录完整，做到“凡事有章可寻、凡事有人负责、凡事有人监督、凡事有据可查”，对每一重要分项工程都有编制管理流程，以过程质量保证工程质量。采购物资质量保证项目经理部和物资采购部负责物资统一采购、供应与管理，根据ISO91质量标准，对本工程所需的物资历进行严格的质量检验和控制。购物资时，须在确定合格证的供应方厂家或有信誉的商店中采购，所采购的材料或设备必须有出厂合格证、材质证明和使用说明书，对材料、设备质量有疑问的禁止投入使用。物资采购部委托供方供货，事先对供方进行认可和评价，建立合格的供方档案，材料的供应在合格的供方中选择。实行动态的管理。项目经理部物资采购主管部门定期对供方实绩进行评审、考核、并做记录，不合格的供方从档案中予以除名。施工现场的有效控制首先严格按照目标分解的要求，把创优的责任层层落实，使每一部门、每一岗位都明白本岗位的质量责任。制订并有效落实各项管理制度。包括：图纸会审制度、技术交底制度、样板制度、质量三检查制度、质量培训考核制度、质量奖惩制度等。卷材防水层及变形缝、预埋件等细部做法，必须符合设计要求和地下室防水技术规范的规定卷材防水严禁有渗漏现象。防水层的基层、泛水坡度应符合设计要求，表面无起砂、空裂，且平整洁净，无积水，阴阳角应呈圆孤或45角。涂料涂刷均匀，不得有漏刷和麻点等缺陷。卷材的铺贴、搭接、收头应符合设计要求和地下室防水技术规程和防水验收规范的规定，且黏结牢固，无空鼓、滑移、翘边、起泡、皱褶、损伤等到缺陷。卷材防水的保护层应结合紧密、牢固，厚度均匀一致。管理好施工技术资料，建立数据库。按有关规范及北京有关文件的要求，做好工程施工全部工程技术资料的惧和整理工作。项目经理部设专职资料员，管理好本施工技术资料，并整理好，以便在工程竣工后能及时提供完整、准确的竣工技术资料。本工程为我单位今年重点工程之一，在过程中对关键部位的照片也应该做到及时采集，比如附加层完成后、大面完成以及施工难度比较大的节点等，为后期拿“黄山杯”做好准备，同时争创鲁班奖。7. 成品的保护措施7.1卷材防水层施工完毕后，应由业主、监理、总包方、防水分承包商共同组织验收，并交接给总包方进行保护层的施工；7.2卷材防水层交接后，防水施工分承包商还要派人进行维护，以防止在保护层的施工当中损坏防水层；7.3在保护层的施工中，操作人员均穿软底鞋，严禁穿带钉子鞋进入现场，以免损坏防水层；如发现卷材有破洞应及时修复；7.4施工保护层用的手推车要求轮胎充足气，铁肢用布包裹，防止轧伤防水层。7.5为了有效地保护永久性保护墙上的卷材防水层，应在防水层表面抹58mm砂浆面层。7.6防水卷材施工结束后，尽量减少在防水层上面踩踏。8. 安全消防保卫措施8.1安全生产措施在施工现场及材料堆点严禁烟火。系好安全带，不允许穿带钉子的鞋进入施工现场。竣工的防水层不要堆积锐器等到材料，更不能上车行走。准备灭火设施，以防突然着火。施工作业前，应对全体施工人员进行专项安全技术交底。涂料施工工作环境通风要良好，并穿着合适的工作服以防止溅溢。注意槽底下部的空气流通，必要时采用鼓风机进行换气。基坑上应做好护身栏，并挂上安全网，防止不名物坠落伤人考虑到防水施工时可能已经快进入夏季，如在气温超过35时停止施工，中午11点至2点间考虑停止施工，现场具备的消暑降温条件及有完善的紧急求助措施。8.2消防措施成立现场防火委员会及义务消防队，设专职人员负责管理，消防人员需经培训后方能上岗。施工现场设临时消火栓，消火栓附近设有明显标志，消火栓周围不得堆料，道路要畅通。施工现场要配备足够的消防器材，以防突然着火。设消防干管和消防通道，见现场布置图。燃具或喷灯点燃时不要对着人。四级以上大风天气停止室外明火作业，不得施工。加热封边时，注意火焰与卷材间的距离和停留时间，以免卷材过热变质。向喷灯加油时，加油量不得超过喷灯内液面限高，避免加压时油料溢出。8.2. 喷灯及电器应远离易燃物，注意防火，消除隐患。施工现场内禁止吸烟。施工现场有消防制度方案，有计划进行检查，有记录和整改措施。涂料施工必须远离火源。汽油应在防水作业面之外存放，加油不得在防水作业面上进行。汽油应专库存放，库房基础有防渗漏措施（环保要求），库房内配备至少2组灭火器。使用喷灯进行防水作业时，应按照明火作业管理规定，每天开具动火证，专人看火，配备有效灭火器材。看火员不得兼任其他工作。防水材料均为易燃品，要存放在指定库房或料场，不得随地乱，每天使用剩余的材料，必须放回库房和料场，并备好灭火器材。8.3保卫措施工地设保卫管理领导小组，并指派专职人员负责保卫工作。凡参与施工人员一律要配有胸卡，进入施工现场一律要求佩戴。施工现场在出入设警卫室，大门昼夜有值班人员看守。8.3. 施工现场设保卫人员巡视，以保证工程材料、设备、施工机械的安全性，发现有可疑人员及时清出现场。9. 文明施工及环保措施9.1文明施工加强成品保护工作，在施工中各施工人员做到爱护上道工序为下道工序创造的施工条件，下道工序队上道工序的劳动成果负责，做到工完料尽，场清、道清文明施工的要求；施工现场严格按照施工组织设计总平面图进行布置，各种施工物资按照指定位置堆放整齐。抓好现场管理，提高施工标准化、规范化、科学化管理水平。施工现场标牌详细，图纸清晰；设立临时垃圾存放点，及时清理施工和多余的材料。9.2环保施工措施严格执行职业安全健康管理体系和环境管理体系标准。遵守国家及安徽省政府有关施工扰民、噪声控制、扬尘控制、固体废弃物排放及文明施工等有关规定，施工中采取有效的措施使之降低至现行文件规定允许的程度。9.2. 按规定对施工过程中产生的废弃物进行分类堆放并及时清运。9.2. 从事有毒有害作业的人员，防水施工分包单位进行岗前和离岗的职业健康体检，并将作业人员体检结果交给项目部，厂家作业人员应配备有效的个人防护用品。
