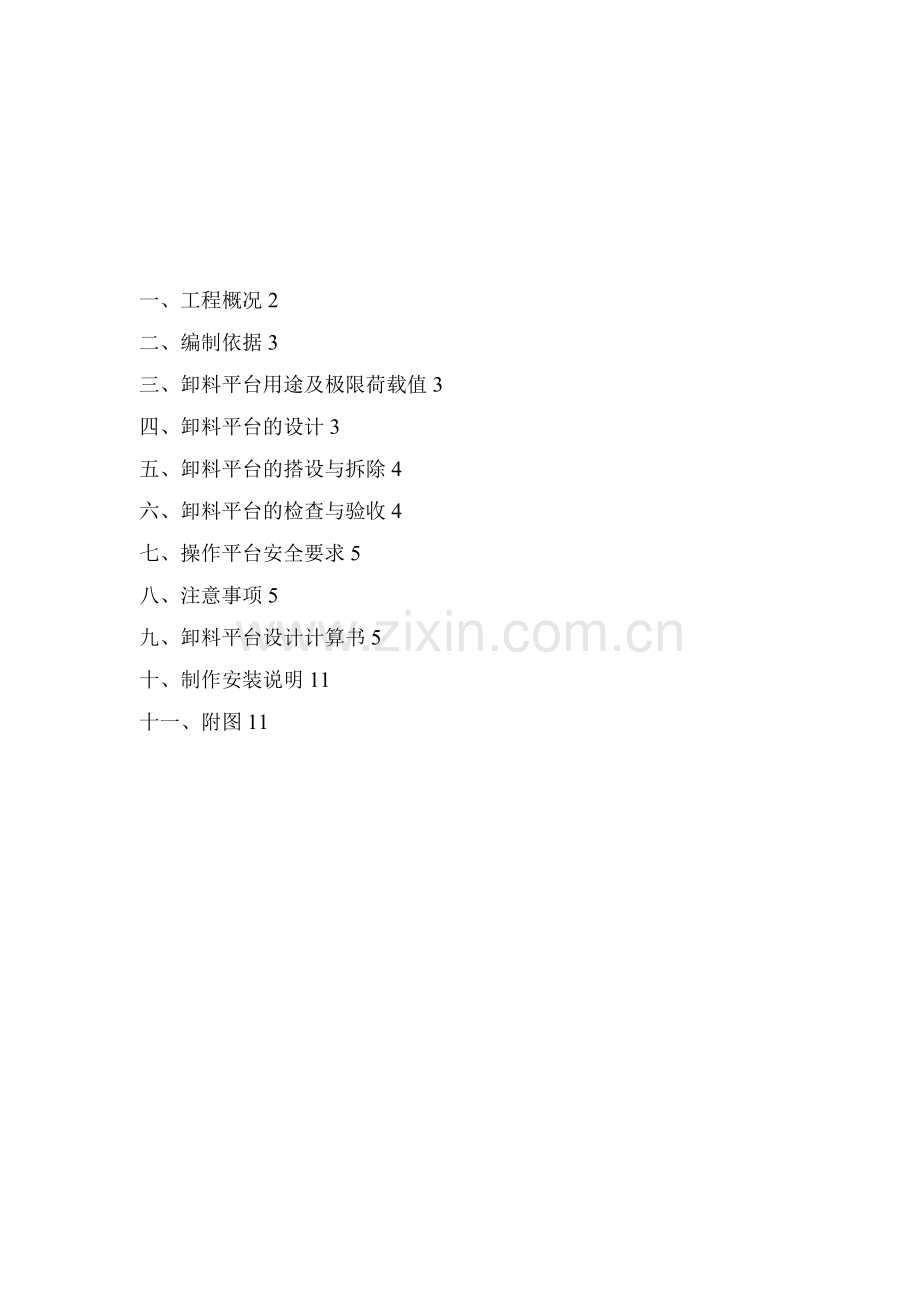

一、工程概况2
二、编制依据3
三、卸料平台用途及极限荷载值3
四、卸料平台的设计3
五、卸料平台的搭设与拆除4
六、卸料平台的检查与验收4
七、操作平台安全要求5
八、注意事项5
九、卸料平台设计计算书5
十、制作安装说明11
十一、附图11
第一章、工程概况
本工程为大连市高新园区宜君.联合汇(七贤岭原正隆数码大厦入地块改 造)项目工程(以下简称本工程)，工程建设地点位于大连市高新园区高能街。 本工程由办公区、地下车库相关配套服务用房组成，总建筑面积为12786 , 占地面积为20 ,地上建筑面积9371. 99 ;框架剪力墙结构，建筑高 度最高45m,建筑层数为地下2层，地上9层，地下室为车库及设备用房， 层高为地下二层3. 9米地下一层为4米，标准层层高4. 8米。
第二章、编制依据
1、《建筑施工高处作业安全技术规范》(JGJ80-91)
2、《建筑施工手册》
3、《现行建筑材料规范大全》
4、《建筑施工安全检查标准》(JGJ59-99 )
5、《钢结构设计规范》(GB517 - 23 )
第三章、卸料平台用途及极限荷载值
卸料平台是楼层进出材料的主要通道，主要用于输出拆下的模板和架 管。为该层的架管材料及模板材料传递给上一层结构施工的临时性工序，悬 挑平台较大、较宽，仅依赖根部抵住、外挑部位钢丝绳张拉的概念。因此， 必须达到自身刚度和稳定性和达到足够的承载力。为保证卸料平台能安全、 可靠、正常使用，在施工过程上，卸料平台允许最大的施工荷载不大于
1. 0kN/m,在各种荷载作用下不发生失稳、倒塌，不允许刚架变形、倾斜、摇 晃式扭曲等现象，以确保安全。
卸料平台设计尺寸为21mm x 40mm,卸料平台允许最大的施工荷载不大 于1.0kN/m2，最大限载不超过5KN(5kg)。
第四章、卸料平台的设计
(一)平台形式
卸料平台为组装式，平台的主梁采用①16槽钢，次梁采用①16槽钢； 防护栏杆采用①48圆形形空心钢管壁厚3.5mm两道分别在6mm、12mm 处，并用模板封闭严密，平台底采用压花钢板，并与平台固定牢固；预埋钢 筋必须采用①18mm以上HPB335级钢筋，锚固长度为42 x 25 = 1050mm。预 埋钢筋锚固在顶板内。
（二）制作要求
1、按照设计的平面尺寸进行取料，正确使用设计用料，整个底框及吊 环应双面满焊。
2、在焊接中不得出现漏焊、咬、夹渣、流焊等现象。
3、 卸料平台设两道护身栏杆，护栏高度为12mm,第一道距平台面 6mm,第二道为12mm,三面用模板围挡刷红白相间的色油漆。
4、悬挑式钢平台支点与上部拉结点必须位于建筑物上，不得设置在脚 手架、支模架等施工设施上，斜拉钢丝绳应在平台两侧前后各设二道，两个 拉结点分开设置（严禁将两道钢丝绳固定在同一个拉结点上）。
（二）搭设简图（见附图）
第五章、卸料平台的搭设与拆除
1、搭设、拆除人员必须持证上岗，身体状况良好，经过质量及安全技 术交底，准确掌握本工程卸料平台的搭设、拆除的特点与方法。
2、搭设、拆除时设专职安全员指挥、看护，划定警戒区，设立警示标 志，非搭设、拆除人员禁止进入施工区域。
3、搭设流程：
检查
组装
收
安装I I 平台| 平台吊栏杆、脚手板
安装
安装检查：安装前对操作人员身体、防护用品、安装用机械设备、安 装环境等进行检查。
平台组装：将悬挑主梁槽钢与次梁槽钢用螺栓进行连接。
平台吊装：吊装稳固槽钢底架，槽钢与钢丝绳连接、槽钢与预埋件连接。
栏杆、脚手板安装：脚手板必须包头，并与槽钢次楞固定牢固，铺装到 槽钢底架；安装防护栏杆、安全网。
