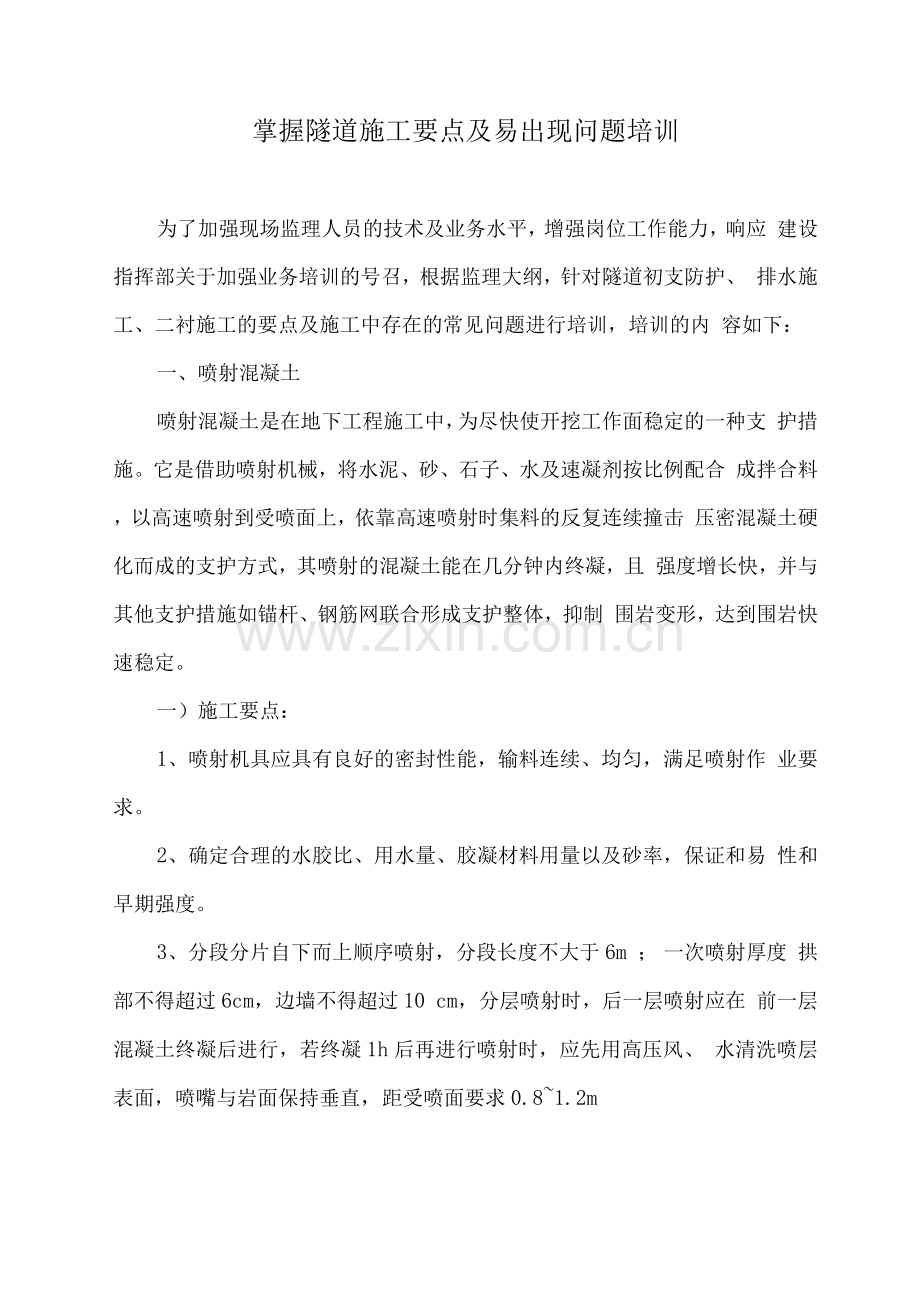

掌握隧道施工要点及易出现问题培训
为了加强现场监理人员的技术及业务水平，增强岗位工作能力，响应 建设指挥部关于加强业务培训的号召，根据监理大纲，针对隧道初支防护、 排水施工、二衬施工的要点及施工中存在的常见问题进行培训，培训的内 容如下：
一、喷射混凝土
喷射混凝土是在地下工程施工中，为尽快使开挖工作面稳定的一种支 护措施。它是借助喷射机械，将水泥、砂、石子、水及速凝剂按比例配合 成拌合料，以高速喷射到受喷面上，依靠高速喷射时集料的反复连续撞击 压密混凝土硬化而成的支护方式，其喷射的混凝土能在几分钟内终凝，且 强度增长快，并与其他支护措施如锚杆、钢筋网联合形成支护整体，抑制 围岩变形，达到围岩快速稳定。
一）施工要点：
1、喷射机具应具有良好的密封性能，输料连续、均匀，满足喷射作 业要求。
2、确定合理的水胶比、用水量、胶凝材料用量以及砂率，保证和易 性和早期强度。
3、分段分片自下而上顺序喷射，分段长度不大于6m ； 一次喷射厚度 拱部不得超过6cm，边墙不得超过10 cm，分层喷射时，后一层喷射应在 前一层混凝土终凝后进行，若终凝1h后再进行喷射时，应先用高压风、 水清洗喷层表面，喷嘴与岩面保持垂直，距受喷面要求0.8~1.2m

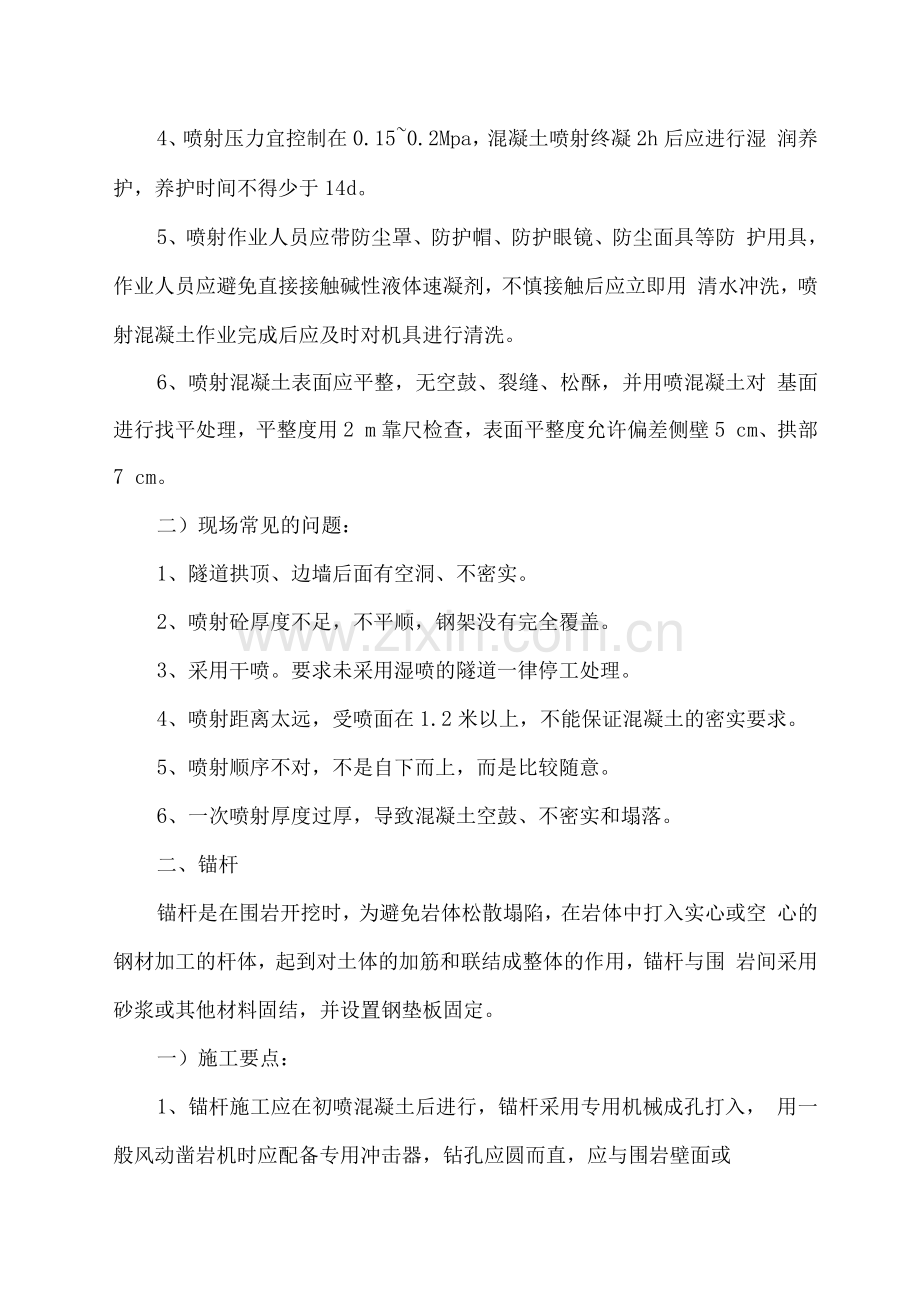

4、喷射压力宜控制在0.15~0.2Mpa，混凝土喷射终凝2h后应进行湿 润养护，养护时间不得少于14d。
5、喷射作业人员应带防尘罩、防护帽、防护眼镜、防尘面具等防 护用具，作业人员应避免直接接触碱性液体速凝剂，不慎接触后应立即用 清水冲洗，喷射混凝土作业完成后应及时对机具进行清洗。
6、喷射混凝土表面应平整，无空鼓、裂缝、松酥，并用喷混凝土对 基面进行找平处理，平整度用2 m靠尺检查，表面平整度允许偏差侧壁5 cm、拱部 7 cm。
二）现场常见的问题：
1、隧道拱顶、边墙后面有空洞、不密实。
2、喷射砼厚度不足，不平顺，钢架没有完全覆盖。
3、采用干喷。要求未采用湿喷的隧道一律停工处理。
4、喷射距离太远，受喷面在1.2米以上，不能保证混凝土的密实要求。
5、喷射顺序不对，不是自下而上，而是比较随意。
6、一次喷射厚度过厚，导致混凝土空鼓、不密实和塌落。
二、锚杆
锚杆是在围岩开挖时，为避免岩体松散塌陷，在岩体中打入实心或空 心的钢材加工的杆体，起到对土体的加筋和联结成整体的作用，锚杆与围 岩间采用砂浆或其他材料固结，并设置钢垫板固定。
一）施工要点：
1、锚杆施工应在初喷混凝土后进行，锚杆采用专用机械成孔打入， 用一般风动凿岩机时应配备专用冲击器，钻孔应圆而直，应与围岩壁面或
其所在部位岩层的主要结构面垂直。
2、按设计要求布设位置，孔位允许偏差不大于10cm，杆体插入长度 不得短于设计长度的95%。
3、杆体插入锚杆孔时，应保持位置居中，插入深度应满足设计要求。
4、砂浆锚杆孔内灌注砂浆应饱满密实，砂浆或水泥浆内可添加适量 的微膨胀剂和速凝剂。
5、锚杆安设后且其填充的砂浆终凝后应立即安装托板，拧紧螺帽。
二）现场常见的问题：
1、锚杆数量、长度低于设计值、锚杆间距大。锁脚锚杆与钢架未采 用U型焊接。现场检查要把超前小导管、超前锚杆、中空锚杆、锁脚锚管
（杆）详细分开检查。
2、锚杆的原材料不达标，现场要检查锚杆的壁厚和称重检验。
3、设计注浆的中空锚杆未注浆或采用砂浆锚杆代替的现象。
4、锚杆的打入角度不符合设计要求。
三、钢架
钢架是在隧道开挖初期支护期间，为使围岩保持稳定而按照隧道开挖 轮廓线布设的钢格栅或型钢、钢轨等制成的支护骨架结构，钢架安装后可 达到支撑围岩稳定，限制围岩变形的目的，它通常与钢筋网、喷射混凝土 等结合在一起共同受力。
一）施工要点：
1、钢架应在初喷混凝土后及时架设。
2、钢架不宜在受力较大的拱顶及其他受力较大的部位分节，格栅钢
