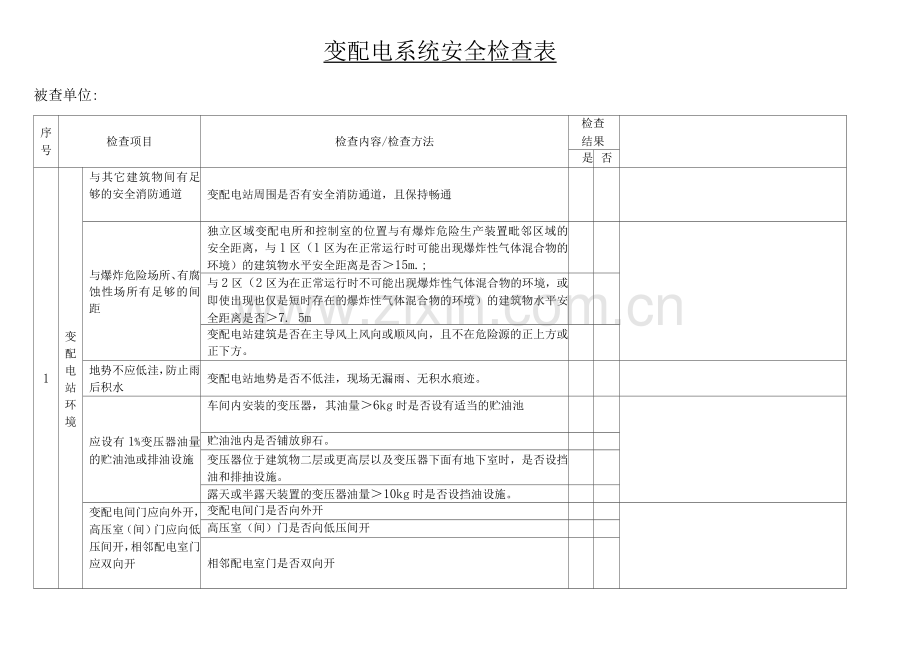

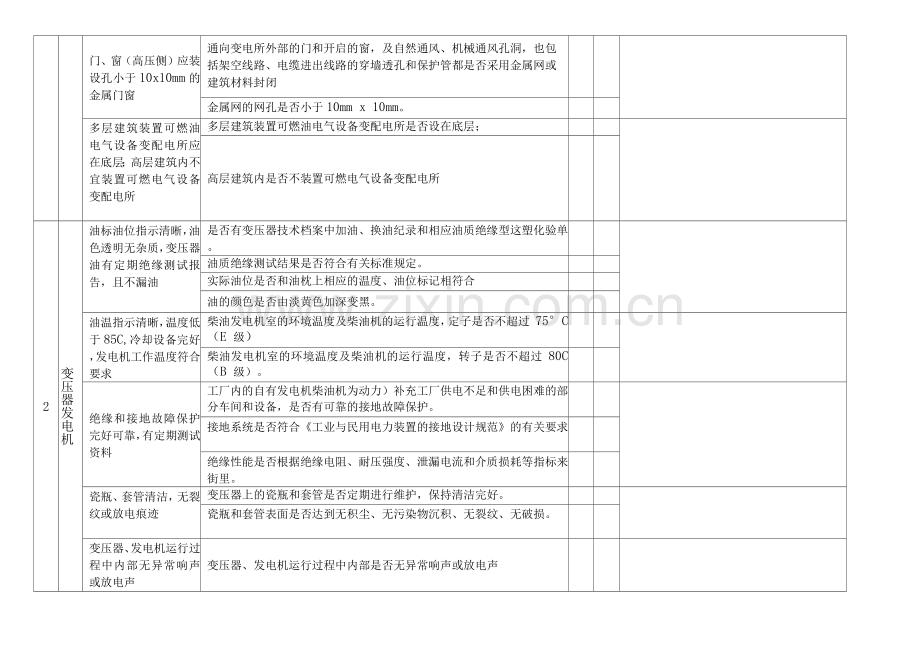

变配电系统安全检查表被查单位: 序号检查项目检查内容/检查方法检查结果是否 1 变配电站环境与其它建筑物间有足够的安全消防通道变配电站周围是否有安全消防通道，且保持畅通与爆炸危险场所、有腐蚀性场所有足够的间距独立区域变配电所和控制室的位置与有爆炸危险生产装置毗邻区域的安全距离，与1区（1区为在正常运行时可能出现爆炸性气体混合物的环境）的建筑物水平安全距离是否＞15m.; 与2区（2区为在正常运行时不可能出现爆炸性气体混合物的环境，或即使出现也仅是短时存在的爆炸性气体混合物的环境）的建筑物水平安全距离是否＞7. 5m 变配电站建筑是否在主导风上风向或顺风向，且不在危险源的正上方或正下方。地势不应低洼，防止雨后积水变配电站地势是否不低洼，现场无漏雨、无积水痕迹。应设有1%变压器油量的贮油池或排油设施车间内安装的变压器，其油量＞6kg时是否设有适当的贮油池贮油池内是否铺放卵石。变压器位于建筑物二层或更高层以及变压器下面有地下室时，是否设挡油和排抽设施。露天或半露天装置的变压器油量＞10kg时是否设挡油设施。变配电间门应向外开，高压室（间）门应向低压间开，相邻配电室门应双向开变配电间门是否向外开高压室（间）门是否向低压间开相邻配电室门是否双向开门、窗（高压侧）应装设孔小于10x10mm的金属门窗通向变电所外部的门和开启的窗，及自然通风、机械通风孔洞，也包括架空线路、电缆进出线路的穿墙透孔和保护管都是否采用金属网或建筑材料封闭金属网的网孔是否小于10mm x 10mm。多层建筑装置可燃油电气设备变配电所应在底层；高层建筑内不宜装置可燃电气设备变配电所多层建筑装置可燃油电气设备变配电所是否设在底层；高层建筑内是否不装置可燃电气设备变配电所 2 变压器发电机油标油位指示清晰，油色透明无杂质，变压器油有定期绝缘测试报告，且不漏油是否有变压器技术档案中加油、换油纪录和相应油质绝缘型这塑化验单。油质绝缘测试结果是否符合有关标准规定。实际油位是否和油枕上相应的温度、油位标记相符合油的颜色是否由淡黄色加深变黑。油温指示清晰，温度低于85C,冷却设备完好，发电机工作温度符合要求柴油发电机室的环境温度及柴油机的运行温度，定子是否不超过 75°C （E 级）柴油发电机室的环境温度及柴油机的运行温度，转子是否不超过 80C （B 级）。绝缘和接地故障保护完好可靠，有定期测试资料工厂内的自有发电机柴油机为动力）补充工厂供电不足和供电困难的部分车间和设备，是否有可靠的接地故障保护。接地系统是否符合《工业与民用电力装置的接地设计规范》的有关要求绝缘性能是否根据绝缘电阻、耐压强度、泄漏电流和介质损耗等指标来街里。瓷瓶、套管清洁，无裂纹或放电痕迹变压器上的瓷瓶和套管是否定期进行维护，保持清洁完好。瓷瓶和套管表面是否达到无积尘、无污染物沉积、无裂纹、无破损。变压器、发电机运行过程中内部无异常响声或放电声变压器、发电机运行过程中内部是否无异常响声或放电声应有符合规定的警示标志和遮拦变压器室或车间内及露天变压器安装地点附近，是否设置标明变压器编号或名称、电压等级的标牌，并挂有国家电力统一标准的、明显醒目的警示标志是否加设遮栏、护板、箱闸其安全距离是否符合有关标准的规定要求遮栏高度是否不低于1.7m 固定遮栏网孔是否＜40mm x 40mm 对于移动遮栏，是否选用非金属材料，其安全距离不变。当高压母线排距地面高度只有1.8m，是否加遮栏不准通行或装设护罩隔离。 3 高低压配电间电容器间控制装置所有的瓷瓶、套管、绝缘子应清洁无裂纹瓷瓶、套管和绝缘子是否保持清洁完好表面是否达到无积尘、无污染物沉积、无裂纹、无破损所有的母线应整齐清洁，接点接触良好，母线温度变化应低于70C，相序标志明显，连接可靠母线的间距、连接方式和相序色标是否符合有关标准的规定要求。各类电缆及高压架空线路敷设应符合安装规程，电缆头外表面清洁无油，接地可靠是否根据相序油漆变色，变焦及示温片有无熔化的异常变化，判断母线连接处可靠程度和母线负荷过载情况断路器应为国家许可生产厂的合格产品，有定期维修检测记录，油开关油位正常，油色透明无杂质，无漏油，渗油现象电力电缆及高压架空线路是否满足设计要求电缆及线路的敷设是否符合实际情况电缆排列是否整齐是否无机械损伤标志牌是否正确、清晰安装是否固定可靠，间距符合规定电缆终端，电缆头是否封闭严密不渗漏表面是否清洁绝缘是否良好接地是否可靠电缆沟内是否无杂物、无积水、无和外部连通的孔洞，盖板是否齐全，且强度符合要求，是否有电缆线路的预防性试验报告操纵机构应为国家许可生产厂的合格产品，有定期维修检验记录，操纵灵活，联锁可靠，脱扣保护合理。双电源供电或自有发电必须加装联锁装置对于大中型配电所当装有电磁操动机构，是否采用可靠合、分闸操作直流电源；小型配电所是否采用弹簧储能操动机构上述设施的设计、安装是否符合相关标准的要求操纵机构是否是国家许可生产厂的合格产品是否有合格证书是否有检测检修记录是否有电力部门对高压开关柜的定期预防性试验报告所有空气开关灭弧罩应完整，触头平整所有空气开关灭弧罩是否完整，触头平整电力电容器外壳无膨胀，温升符合要求，无漏油现象电容器拉级及布置是否符合有关标准的要求，调整合理，并加装保护装置电容器室内是否保持良好的通风电容器如有异常现象，是否查清原因并及时消除隐患接地故障保护可罪，并有定期试验记录变电所本身是否有一个完整的接地系统，可靠的接地体，焊接牢固的接地网和便于测量接地体电阻的连接点。其接地电阻值是否符合不同用途、不同电压的电气设备接地要求的最小值高低压配电室内的各种电力设备、设施所有应接地部位是否与接地系统可靠地连接。是否有接地系统图及地下隐蔽工程技术资料是否有电力部门定期检测报告各种安全用具应完好可靠，有定期检测资料各种安全用具是否完好可靠是否有定期检测资料变电所、配电室内外是否有提示要害部位带电危险的警示标志电力设备操作手柄或机构上是否有操作提示标志安全标志的使用方式及式样是否符合下表要求变配电间内各种通道应符合安全要求，应有规定的警示标志及工作标志类别文字内容使用方法及悬挂处所外形尺寸() 标志颜色文字颜色禁止类禁止合闸，有人工作悬寸点机圭在可能送电到工作地白油开关或刀闸的传动 V VI-U // V —Ai / 7 1 < H J X 二7V 戒或操作把手上 2 x1或 80x50 白底红禁止禁止合闸，有人在线路上工作悬挂在可能送电到工作地点的油开关的传动机械或操作把手上及力闸上:标志牌的数目与线路上工作班数相同 2 >1或 80x50 红底白禁止禁止攀登，高压危险工作人上攀的带电导体的框架上，运行中变压器的梯子上 250 >2 白底红边黑八八警告类切勿触及，生命危险悬挂在架空线路和杆塔离地面2.5〜3 m处，杆距1m以上每3根挂一块，1m以下每1根挂一块 210x280 白底黑八八准类午从此上下工作人员上下的铁架、梯子上，表示已放一切安全措施，允许工作人员攀登 250 x250 绿底中有0210的白圈黑字写于中圈准类午在此工作悬挂在已做好安全措施、允许工作人员在设备上工作地点 250 >250 绿底中有0210的白圈黑字写在白圈中警告类高压、生命危险悬挂在变电所外、油开关前、变压器室前及开关柜前和以上各处的内部墙上 280 x210 白底红边黑八八警告类止步，高压危险悬彳压辛可才圭在各1售电设备圭在临时工作地点附近高卜前或遮栏上，亦于活动遮栏上 280 x210 白底红边黑八八警告类站住，生命危险悬寸低J亦下圭在各工作地点附近的E带电设各前或遮拦上，乎挂在临时遮栏上 280 x280 白底红边黑八八提醒类已接地悬彳操 1 圭在已乍把手」妾好地线的刀闸 240 x130 绿底黑字电力设备上是否有表明已送电或已带电的指示灯、指示用仪表和音响报警，信号装置变配电间内的各种通道最小宽度是否符合下表要求 20 ) 20 开关柜布置方式柜后维护通道柜前操作通道固定式手车式单排布置 8 15 单车长度+1 双排面对面布置 8 20 双车长度+ 双排背对背布置 10 150 单车长度+1 注：①固定式开关柜为靠墙布置时，柜后与墙净距高大干50mm，侧面与墙净距离应大于2mm。 ②通道宽度在建筑物的墙面有柱类凸出时，凸出部位的通道宽度可减少 2mm。低压配电屏前、后通道最小宽度是否符合下表要求：低压配电屏前、后通道最小宽度(mm) 形式布置方式屏前通道屏后通道固定式单排布置 15 10 双排面对面布置 20 10 双排背对背布置 15 15 抽屉式单排布置 18 10 双排面对面布置 23 10 双排背对背布置 18 10 注：建筑物有凸出部位通道宽度可减少2%。。变压器室墙壁和门的最小净距是否符合下表要求：变压器室墙壁和门的最小净距(mm) 变压器容量k、，A 1 - 10 1250及以上变压器外廊与后壁、侧壁净距 6 8 变压器外廊与门净距 8 10 在同一配电室内单列布置高、低压开关柜，顶部有裸露带电导体时，两者之间净距是否＞2mo 高压配电装置长度是否大于6m 其柜屏)和通道是否设两个出，低压配电装置两个出间的距离超过15m时，是否增加了出。当电源从柜屏）后进线，在柜屏）正背后墙上分设隔离开关及手动机构时，柜（屏）后通道净宽是否＞1.5m 动力（照明）配电箱（柜、板）安全检查表被查单位: 序号检查项目检查内容/检查方法检查结果备注是否 1 箱（柜、板）符合作业环境要求若采用开启式的配电板，则是否是触电危险性小的一般生产场所和办公室。触电危险性大或作业环境较差的加工车间、铸造、锻造、热处理、锅炉房、木工房等场所，是否均采用封闭式箱、柜。有导电性粉尘或产生易燃易爆气体的危险作业场所，是否采用密闭式或防爆型的电气设施. 2 箱（柜、板）内外整洁、完好、无杂物、无积水，有足够的操作空间，符合安全规程要求箱、柜、板是否符合电气设计安装规范要求，各类电器元件、仪表、开关和线路是否排列整齐，安装牢固，操作方便是否内外无积尘、积水和杂物落地安装的箱、柜底面是否高出地面50~1 操作手柄中心距地面是否为12~15 箱、柜、板前方1.2m的范围内是否无障碍物 3 箱（柜、板）体PE可靠动力、照明箱（柜、板）的所有金属构件，是否有可靠的接地故障保护在此380/220V三相四线制变压器中性点直接接地系统中，是否把电气设备在正常情况下不带电的金属部分与电网的零线可靠地连接起来在对绝缘系统中是否将电气设备在正常情况下不带电的金属部分与大地可靠的连接起来由同一台变压器供电的系统中，是否只采用同一种接地故障保护方式，且构成一个保护网保护导电是否连续，没有任何脱节现象电气设备的接地或接零支线是否单独与接地或接零干线相连接接地或接零支线之间是否不串连 PE线是否有足够的机械强度和防松脱措施是否有足够的导电能力和热稳定性采取保护接地是否有一个符合最大允许接地电阻值要求的接地体是否定期检测接地电阻值 4 各种电气元件及线路接触良好，连接可靠，无严重发热烧损现象各种电气元件及线路是否接触良好，连接可靠是否无严重发热烧损现象 5 箱（柜、板）内插座接线正确，并配有漏电保护器是否使用单相两孔插座，面对插座是否右极接相线，左极接零线单相两孔插座上下安装时，是否零线在下方，相线在上方单相三孔插座，面对插座是否上孔接PE线，右极接相线，左极接工作零线四孔插座是否只用于380V电源，并且上孔接PE线交流、直流或不同电压的插座在同一场所时，是否有明显区别或标志 6 保护装置齐全，与负载匹配合理熔断元件的额定工作电流是否 < 导线允许载流量的2.5倍熔断元件短路保护额定电流是否在1.5~2.5倍负荷的额定工作电流选择自动开关单相短路电流是否》脱扣器整定电流的1.5倍 7 外露带电部分屏护完好箱、柜以外是否没有裸带电体外露装设在箱、柜外表面或配电板上的电气元件，是否有可靠的屏护 8 编号、识别标记齐全，醒目箱、柜、板是否有设施本身的编号箱、柜、板上每一处开关，每一组熔断器是否有表明控制对象的名称、标记及对应图示名称、标记及对应图示与实际情况相符电网接地系统安全检查表被查单位: 序号检查项目检查内容/检查方法检查结果备注是否 1 电源系统接地制式的运行应满足其结构的整体性，独立性的安全要求对于不同的电源系统接地制式是否有不同的安装规范要求同一台发电机，同一台变压器供电网路中，是否不采用两种不同接地制式的保护方式。 PE线最小截面是否符合下表要求 PE线最小截面规格相线芯线截面S(mm2) PE线最小截面(mm2) S<16 S 16<S<35 16 S>35 S/2 PE线采用单芯绝缘导线时，按机械强度要求，其截面是否：当有机械性的保护时为2.5mm 2；无机械性的保护时为42。 PE成PEN干线为铜材时，是否＞10mm 2；为铝材时，是否＞ 16mm 2, 多芯电缆时，是否＞4mm 2。 TN系统的装置或设备外露可导电部分是否不用作PEN线。 PEN线是否不接人开关设备；是否不断股或断线。 TN系统整体结构系统是否具有整体性、连续性、可靠性。在TN系统的接地形式中，所有用电(受电)设备的外露可导电部分是否用PE线或共用中性线即PEN线)与电力系统的接地点相连接先接至主干PE线) 是否将能同时触及的外露可导电部分接至同一接地装置是否不出现任何漏接、错接、混装现象是否装设能自动切除接地故障的继电保护装置各接地装置的电阻检测合格，如：TN系统工作接地低于4Q;重复接地低于10QTT系统工作接地低于4Q TN系统重复接地布设合理采用TNV-S系统时，PE与N从某点（一般为进户处）分开后，是否不再合并 N线绝缘水平是否与相线相同。对新、改、扩建工程，是否推行TN-S系统并辅以总等电位联结以及在局部范围内作辅助等电位联接。需要接地的直流系统的接地装置，是否符合有关规定。各种接地装置是否在干燥季节检测其接地电阻低压电力网中的电源系统工作接地电阻是否＜4。低压线路每处重复接地电阻是否＜ 10。电力设备接地电阻是否＜4。其他是否遵从安全设计或有关规定重复接地电阻检测是否与主干PE线或PEN线断开后进行对于架空线路干线和分支线的终端以及沿线每lkm处，其PE线或PEN线是否重复接地。电缆线路和架空线路在每个建筑物包括非生产场所）或车间的进线处（如无特殊要求，对小型单层建筑，距接地点不超过50m可除外），是否均重复接地。高低压同杆架设的电力线路段的低压主干PE线或PEN线是否重复接地。以金属外皮等作主干PE线（或 PEN线）的低压电缆是否重复接地。车间内部是否采用环状重复接地 PE干线或PEN线与接地装置是否至少有两点连接除进线处外，其对角最远点是否设一处重复接地车间周长超过4m者，是否每2m应重复连接一次。具有爆炸和火灾危险场所是否在专用的主干PE线上设置接地装置。使用公用变压器的单位是否在进户处、线路末端和重点部位布设重复接地。采用接地故障保护且不能满足切断故障回路的时间要求时是否在建筑物内或局部范围内作等电位联结。种类、规格及单位地上地下室内室外交流电流回路直流电流回路圆钢直径（mm） 6 8 10 12 扁钢截面（2） 60 1 1 1 厚度（） 3 4 4 4 角钢厚度（mm） 2 2.5 4 6 钢管管壁厚度（） 2.5 2.5 3.5 4.5 钢接地体和接地线的最小规格接地装置的连接必须保证电气接触可靠。有足够的机械强度，并能防腐蚀，防损伤或者有附加保护措施接地装置编号、标识明晰，定期检测报告有效，资交流电力装置的接地体，在满足热稳定条件下，是否利用自然接地体，且避免某些自然接地体的变动伽自来水管系统）而受到影响可燃液体或气体等管道是否不作为保护接地体。接地装置是否采用钢材导体截面是否符合稳定和机械强度的要求是否至少符合下表的规定注：电力线路杆塔的接地体引出线的截面不应小于502,引出线应热镀锌。接地体顶面埋没深度是否符合设计规定，且》0.6m 接地装置的钢体连接是否保持完好电气通路包括接地体的引出线在内，是否全部采用焊接。焊接是否牢固焊接长度是否符合：扁钢为其宽度的2倍，四边施焊。焊接长度是否符合：圆钢为其直径的6倍，双面施焊。焊接长度是否符合：圆钢与扁钢连接时，其长度为圆钢直径的6倍。。^焊接长度是否符合：扁钢与钢管，扁钢与角钢、起重机轨道、伸缩缝（沉降缝）等处焊接时，有弧形或直角形）连接结构。接至主干PE线或PEN线）的接地线是否使用镀锌螺栓连接，接触是否紧密，离地面距离为2 5 0~3 mm；离建筑物墙壁的间隙为 l 0 15mm；容易受到损伤的地方是否采取保护措施。每一处接地装置是否有编号是否有专用接地装置标示牌是否注明检测日期与数据，图形符号是否E”或 d” 料完整明敷接地PE干线的表面是否涂以用15-1mm宽度相等的绿色和黄色相间的条纹。在每个导体的全部长度上或只在每个区间或每个可接触到的部位是否作出标志。当使用胶带时，是否使用双色胶带。中性线是否涂蓝色标志。自然接地体与人工接地体连接处是否有便于分开的断接卡和色标便于运行、维护和检测接地电阻。接地装置的设计资料，施工与变更资料，检测与检查资料，是否齐全完整资料是否真实可靠。是否定期检测，是否出具有效的正式报告，且报告由专业单位或部门认可。是否有隐蔽工程图是否有历年来接地装置检测数据及有关管理检查记录。防雷接地装置安全检查表被查单位: 序号检查项目检查内容/检查方法检查结果备注是否 1 防雷技术措施须经安全设计与验算，使其保护范围有效是否正确地设计、验算和合理地布置、安装防雷装置。保护空间范围至少满足被保护半径和被保护的高度这两个方面，是否能防雷直击、防雷侧击，防雷电波侵入，防雷反击、防地位升等。每年在雷雨季节前，是否进行动态安全评价检查与验算，确保保护范围的有效性。是否达到建筑物和构筑物的防雷分类和电气设备过电压保护的要求 2 防雷装置完好;接闪器无损坏，引下线接闪器避雷针是否采用圆钢或焊接钢管制成，且镀锌或涂漆针长1m以下的，是否圆钢为<t> 12mm，钢管为<t> 20mm 针长1 2m的，是否圆钢为<t> 16mm，钢管为<t> 25mm 焊接可靠，接地电阻应低于10。烟囱顶上的针，是否圆钢为©20mm，钢管为©40mm 避雷网和避雷带是否采用圆钢或扁钢圆钢直径是否》8 mm , 避雷扁钢截面是否》4 mm 避雷线是否采用＞35mm 2的镀锌钢绞线当烟囱上采用避雷环时，是否圆钢直径＞ 12mm ,扁钢截面》1mm 2 厚度＞ 4mm 引下线引下线是否沿建筑物、构筑物外墙敷设，并经最短路靳径接地所有部件是否均连成电气通路引下线尺寸是否圆钢©8mm，扁钢截面48mm 2厚度4mm 装置在烟囱上的引下线，是否圆钢©12mm，扁钢截面1mm 2厚度4 mm 在易受机械损坏的地方，地面上约1.7m至地面下0.3m的一段接地线是否采取保护性措施接地装置避雷针（带）与引下线的接地装置连接是否采用焊接整体防雷装置是否保证完好的电气通路和连接的可靠性（包括跨接线和过度伸缩缝的处理等）移动塔吊、龙门吊，高度在15m以上，是否通过导轨双向n型焊接接地金属构架，金属烟囱（壁厚在4mm ）是否利用主体设备防雷接地接地装置的焊接和有关尺寸是否符合相关标准要求防雷接地电阻是否＜10。特殊情况是否遵从安全设计值允许与其他接地装置共用时，是否满足其中最低的要求 3 独立避雷针系统与其它系统隔离，间距合格独立避雷针与其它接地网、金属物体间距是否＞3m 是否在装有避雷针、避雷线的构筑物上架设通讯线、广播线或低压线利用照明灯塔作独立避雷针支柱时，照明电源线是否采用铅皮电缆或穿入铁管，并将其至少埋入地下15m以上，埋深0.6~0.8m 金属护层或金属管是否接地独立的避雷针是否不设在人员通行的地方 4 建筑物、构筑物的防雷应金属物或线路与防雷装置不相连时，与引下线之间的距离是否＞5m。如果达不到，则是否把它们直接连接成等电位体或者与避雷器连接。有防反击、侧击等技术措施；与道路或建筑物的出入有防止跨步电压触电的措施；线路应有防雷电波侵入的技术措施对于有防爆要求的建筑物、构筑物，钢质气罐壁厚不小于4mm）内外的金属物品，管道、线槽是否连接成等电位并接地。线路是否有防雷电波侵入措施所有防雷装置及其接地装置与道路或建筑物的出人距离是否大于3m 当小于3m时，是否采取均压措施或铺设卵石，沥青地面（50~80mm厚沥青层，其宽度超过接地装置2m），是否有防止跨步电压触电的安全色标作警示。 5 对防雷区域和防雷装置能定期进行预防性检查、评价和检测，且有关资料齐全有效对接地装置、阀型避雷器等每年是否在雷雨季节前检测并有专业检测报告和数据。对各种防雷装置是否按规范标准要求检查整体和器件情况，例如，连接点有无裂纹。引下线上有无闪络或烧损痕迹、腐蚀、锈蚀以及与相邻导体的安全距离情况等。对于利用原有防雷装置的防护区域，有否新、改、扩建项目的建筑物、构筑物或有新的易燃易爆场所，是否重新验算其保护范围。有关检测、检查资料，定期检测包括预防性校验）报告是否完整有效。
