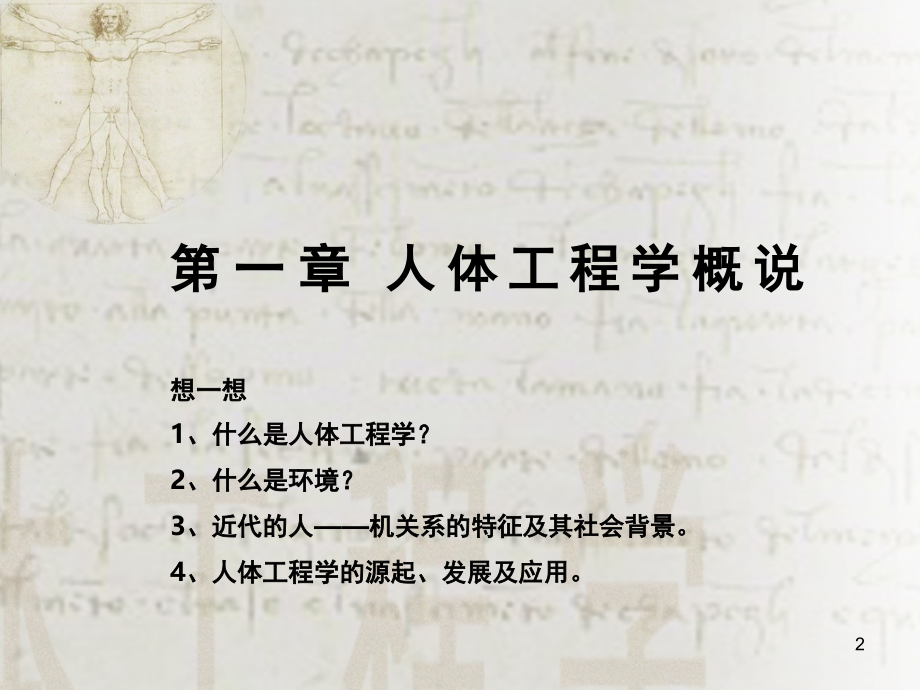

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,第一章 人体工程学概说,想一想,1、什么是人体工程学？,2、什么是环境？,3、近代的人机关系的特征及其社会背景。,4、人体工程学的源起、发展及应用。,2,一、什么是人体工程学？,1名称的由来,人体工程学也叫做“生物工程学”、“人机工程学”、“人类工程学”、“人类因素工程学”，简称“人因工程学”、“工效学”。,人体工程学的历史不长，学科的这些名称是第二次世界大战期间才陆陆续续冒出来的。但因为这门学科牵涉的专业多、综合性强、应用范围广，所以在不同的国家、不同的应用领域就有了不同的名称。国际标准化组织正式采纳的是“ergonomics”一词。,3,2学科的定义,Charles.C.Wood,人体工程学的目的是使设备的设计适合于人各方面的因素，以便在操作上付出最少能耗而求得最高效率。,赖维铁,人机工程学是运用生理学、心理学和其他有关学科知识，使机器和人相互适应，创造舒适和安全的环境条件，从而提高工效的一门学科。,国际人类工效学学会,人体工程学(或称人类因素学)是研究系统中人与其他因素的相互作用的学科，是为改善人的福利和优化整个系统的性能而应用理论、原理、数据和方法去设计的专业；它致力于工作、产品、环境和系统的设计与优化，使之与人类的需要、能力、极限相适。,4,人体工程学是关于人与机器、人与环境两两之间相互关系的学科。它以人机关系、人与环境的关系为研究对象，以测量和统计分析为基本研究方法，目的在于使机器与环境的设计更好地适用于人，提高人在生活与工作中的安全度、舒适度和效率。,环境,一般指的是有机体周围的状况和条件，或作用于有机体的所有外界影响与力量的总和。它可以是能影响有机体的生长与发展的外部物质条件的组合，即所谓物质环境；也可以是能影响个体或群体特性的有机体相互关系的综合，也就是社会环境。环境人体工程学语境中的“环境”指的是相对于人而言的物质存在和物理条件。,人体工程学作为一门独立学科，兴起于20世纪40年代末。迄今只有不到60年的历史，但人体因素却从来伴随着人类文明发展的轨迹。,5,二、人机关系简史,1原始的人机关系,约500，000年前，直立人(现代人类的直系祖先)的生活中已普遍采用原始的石器，如手斧等,砍砸器,。,旧石器时代晚期(约50000至15000年前)出现了复杂些的石制工具和武器，如,刮削器、投矛器,等。,约15,000年前，旧石器时代开始向新石器时代过渡，,出现了渔猎经济，并产生了新的工具,弓箭,。,6,2古代的人机关系,约7，000至5，000年前，在世界各大河流域，人类进入文明时代。出现了文字，生产力也有了很大发展,礼记 考工记,轮已太崇，则人不能登也；轮已庳矮，则于马终古别扭登弛也。故兵车之轮，六尺有六寸；田车之轮，六尺有三寸；乘车之轮，六尺有六寸。六尺有六寸之轮，轵车轴末端崇三尺有三寸也，加轸车后横木与镤车轴与车厢间的垫木焉，四尺也，人长八尺，登下以为节。,凡兵无过三其身。过三其身，弗能用也，而无已又以害人。故攻国之兵欲短，守国之兵欲长。攻国之人众，行地远，食饮饥，且涉山林之阻，是故兵欲短。守国之人寡，食饮饱，行地不远，且不涉山林之阻，是故兵欲长。,7,3近代的人机关系,18世纪下半叶，英国发生了工业革命，在其后短短的两百年里，以往世代相传沿用了数千年而未曾大变的劳动工具发生了革命性的变化，从人手操纵工具或简单机械直接制造产品，变成了人手操纵复杂机械并由机械完成产品的制造。劳动的复杂程度和劳动总量大幅提升。,“T型”小汽车在1908年生产了6,400辆，价格是每辆850美元，到了1917年，“T型”的生产量达到了750,000辆，价格降到了每辆350美元。1923年，福特厂生产了逾200万辆小汽车，小汽车的单价降到了300美元；到1931年，产量更是达到了2000万辆。社会上更多的人能消费得起小汽车了，但福特厂里的员工人数未见显著增长尤其是与产量相比时。,机械化导致工厂机构的改革，生产经理的任务是使工人适应于机器的工作模式。工作环境设计的着眼点是利于生产速度的提高，而不是工人的福利。,8,亚当 斯密,劳动分工研究 资本主义之父,泰勒,动作时间研究 “科学管理之父”,吉尔布莱特夫妇,动作要素分析研究 “现代管理之母”,霍桑,流水线（人际组织）研究 “霍桑”效应,马斯洛,“需要层次理论“研究 影响两个年代,9,4现代的人机关系,人体工程学作为一门独立的学科，其基础性的发展是在第二次世界大战期间。新式武器装备的设计制造空前复杂，却忽视了人的因素，即使用者的生理、心理特征以及能力限度，导致不断有事故发生。于是，机器决定战争的概念让位给了有效的人机关系，人机关系开始从人适应于机器转入了机器适应人的阶段。,20世纪60年代，人体工程学在世界范围内普遍发展起来。1975年，国际人体工程学标准化技术委员会成立，发布工作系统设计的人类工效学原则标准，是人机系统设计的指导性文件。,1981年中国科学院心理研究所和中国标准化综合研究所共同建立了“中国人类工效学标准化技术委员会”，并与国际人体工程标准化技术委员会建立了联系。,10,三、人体工程学的范畴,1专业方向,(1)生理人体工程学这一专业方向涉及人体解剖学、人体测量学、人体生理学、生物力学等学科。,(2)认知人体工程学这一专业方向涉及人的智力活动，诸如感觉、记忆、推理、神经反应等。,(3)组织管理工程学这一专业方向是关于社会技术系统的优化的，包括 组织结构、政策、程序三个方面。,2应用领域,人体测量学、劳动生理学、环境工程、生物力学、工业心理学等,3另类目的,11,4人体工程学的研究方法,资科研究,资料研究是最基本的、最具普遍性的研究方法。只有在对有关资料的处理、分析和综合的基础上，才有可能发现系统内部的规律性。,调查分析,调查分析法应用非常广泛，既适用于经验性的问题，也适用于心理测量的统计。具体方法一般有：口头询问、问卷调查、跟踪观察等。,实验与测试,实验与测试通常用于研究人的行为或反应。一般需要借助工具、仪器设备。测试结果一般不宜直接用于生产，应用时须结合真人实验作修正和补充。,模拟实验,模拟实验也叫仿真实验，是运用各种技术和装置，模拟最终产品或现实环境、计算机模拟等。它用较低成本即可获取基本符合实际的结果，所以应用日广。,系统分析,系统分析是最能体现人体工程学基本理念，将人机环境系统作为一个整体来考查的研究方法。它以资料研究为起点，再结合相关学科的方法。,12,第二章 人体活动及其效率,想一想,1、人体肌肉的工作模式。,2、人体活动的效率。,3、工作负荷的评估。,13,一、人体活动的原理,人所有的肢体活动都是由人体的运动系统实现的。人体的运动系统由三种器官组成：1、骨，2、关节，3、肌肉。这里的肌肉指的是骨骼肌。骨以不同形式(不动、微动、可动)的关节联结在一起构成骨骼，形成人体体形的基础，并为肌肉提供广阔的附着点。骨骼肌附着于骨，在神经的支配下收缩，牵拉其所附着的骨，以可动关节为枢纽，产生杠杆运动。,人体的运动系统有三个功能：运动、支持和保护。人体活动，从简单位移到语言、书写等高级活动，都是在神经系统的支配下，通过肌肉收缩而实现的。人的任何一个动作都会有许多肌肉参加。一些肌肉收缩，承担完成运动预期目的角色，另一些肌肉予以协同配合，还有一些肌肉处于对抗的地位，起着相辅相成的作用，它们适度放松并保持一定的紧张度，以使动作平滑、准确。,人体的躯干由骨骼围合成若干体腔：颅腔、胸腔、腹腔和盆腔。颅腔保护和支持着脑髓和感觉器官；胸腔保护和支持着心、大血管、肺等脏器；腹腔、盆腔保护和支持着消化、泌尿、生殖系统的各脏器。,14,1骨和关节,骨是以骨组织为主体构成的器官。骨以骨质为基础，表面覆以骨膜，内部充以骨髓。分布于骨的血管、神经，先进入骨膜，然后穿入骨质，再进入骨髓。成人的骨共有206块，按其部位分为头颅骨、躯干骨、上肢骨、下肢骨4部分。,骨因其存在部位和功能的不同，形态也各异。按其形态特点分为长骨、短骨、扁骨、不规则骨4种。,骨的间接连接就是所谓的关节。,15,2肌肉的生理特征,3肌肉的工作模式,4神经系统的角色,16,二、人体活动的效率,1能量供应,肌肉收缩所需的能量是由细胞中的三磷酸腺苷分解提供的。在梅的作用下，它迅速分解为二磷酸腺苷和磷酸，同时释放能量供肌肉完成机械活动。,2人体活动的效率,人体活动的效率可以所做的有用功与总的能耗相比来衡量。糖、脂肪和蛋白质氧化释放的能量，大部分转化为热能而只有一小部分转化为机械能。在最有利的条件下，人体70左右的能量转化为热能。,3能耗与工作负荷,在某一限度内，人体能耗与人体做功成线性关系，所以可以把能耗作为评估工作负荷的指标。能耗的大小可以通过耗氧量求得，因为人体活动需要能量补给，而能量来自营养物质的氧化，能耗越多，人体的耗氧量也越大。,17,第三章 人体测量与人体尺寸,想一想,1、人体测量的方法。,2、人体测量的项目。,3、测量数据的处理与应用。,4、常用人体尺寸。,18,一、人体测量学概说,日常生活和工作中使用的各种设施和空间的大小，除了他们本身的构造要求外，很大程度上与人身体各部分的尺寸及其活动范围相关。日常经验告诉我们，,凳子,的高低、,桌面,的大小、,房间,的宽窄、,楼梯,的缓陡等等，都会直接影响使用者的舒适、健康、效率，甚至安全。,19,我们设计一个空间或一项设施时，必需预先了解其使用者身体各部分的尺寸和肢体活动的范围，而获取这些设计参数的途径就是测量。,关于测量人体各种数据的学问就是人体测量学，狭义上，它是确定人的生理几何学、人群形态特征、人体力量值的测量科学和应用技术。广义上，人体测量还可包括人的视力、听力等感官数据和体重、血压等生理数据，乃至人的认知领域的一些因素。,维特鲁威人 达,芬奇 15世纪末,20,1人体测量的历史,古时候，人体尺寸往往是度量的规定性因素，足长、指宽、步距等，都曾用作尺度单位。如12世纪时，英格兰王亨利一世规定，1码是从他的鼻尖到他手臂伸直时的拇指的距离。,在中国，黄帝内经(约公元前3世纪)中就有涉及人体测量的内容。其中从皇帝与岐伯的对话中可以判断当时得出的结论与今天人体测量的应用原理基本吻合。,黄帝在谈及人体经络的时候，注意到了人个体间的差异，他问岐伯：”夫十二经水者，其有大小、深浅、广狭、远近各不同；五脏六腑之高下、大小、受谷之多少亦不等，相应奈何?”岐伯认为人个体间的差异是可以通过测量来认识的：“若夫八尺之士，皮肉在此，外可度量切循而得之，其死可解剖而视之。其藏之坚脆，腑之大小，谷之多少，脉之长短，血之清浊，气之多少，十二经之多血少气，与其少血多气，与其皆多血气，与其皆少血气，皆有大数。”黄帝对此有疑虑：”夫经脉之大小，血之多少，肤之厚薄，肉之坚脆及腘之大小，可为量度乎?”岐伯回答说：”其可为度量者，取其中度也”,21,20世纪以后，为适应工业发展的需要，人们才对人体测量有了新的认识，测量结果随之更多地用到了管理和设计领域。要从庞大而分散的个人和人群中采集数据，需要大量专业人员、测量设备等的投入，对于一般研究者而言这是相当困难的，,1960年代，美国卫生部、教育部和福利部门在全国范围作了一次系统的数据采集，出版了体重、身高与成人身体尺寸选。,1962年，中国建筑科学研究院发表了人体尺度研究，其中中国人的身高值是参考了250万人的资料、调查统计了25000人所得的数据，人体各部分的尺寸是由实际测量665个不同身高的标准成年人后所求得的平均尺寸。该研究结果的一部分被收录在建筑设计资料集里沿用至今。,20世纪80年代末，中国人类工效学标准化技术委员会在国家技术临督局的支持下，在全国范围内开展了人体测量工作，足迹踏遍十多个省市，测量了逾万人，于1988年12月颁布中国成年人人体尺寸，于1991年6月颁布在产品设计中应用人体尺寸百分位数的通则，又于1992年6月颁布工作空间人体尺寸等国家标准。,22,2人体测量的种类,人体测量有静态与动态之分。静态人体测量是被测者处于静止状态时所作的测量，动态人体测量是被测者处于运动状态时所作的测量。,3人体测量的内容,(1)形态测量,人体形态测量是以采集人体各部分的尺寸为目的，它与人体解剖学密切相关。,(2)生理测量,人体生理测量是以获取人体各项生理指标为目的，它与人类生理学直接相关。,(3)运动测量,人体运动测量是以了解人肢体的活动范围为目的，它与劳动内容和过程相关。,23,二、人体测量的方法,1测量姿势,为使测量结果有可比性，作静态测量时，被测者必须保持一定的标准姿势，最常采用的姿势是立姿和坐姿。,2基准面与基准轴,人体测量的基准面有矢状面冠状面、水平面。这三个面的相互位置关系由相互垂直的三个轴一一铅锤轴(Z)、纵轴(X)、横轴(Y)确定。,3方位与方向 4 测点,24,5测量方法,人体测量的方法有两种：接触测量和非接触测量。,接触测量即传统的手工测量。手工测量的工具主要有软尺、测距仪、角度计、截面测量仪等。手工测量的优点是设备简单，缺点是测量速度慢且易受人的主观因素的影响。,非接触测量是应用计算机和其他复杂设备的测量，可较快获取大量数据。常见的有：穿透式图像重建系统(对人体有害）、投影式图像重建系统、反射测距技术、三角测量技术、莫尔条纹法、四步移相干涉相位测量法、TC之分层轮廓测量法等。,6 测量精度,测量值的读数精度，线性测量项目为1mm，体重为0.5 kg。,25,三、人体测量的项目,测量项目是按照实际需要设定的，不同用途所要求的测量项目不尽相同。常用测量项目可归纳为立姿、坐姿、头部、手足四个方面。,1 立姿测量项目,2 坐姿测量项目,3 头部测量项目,4 手足测量项目,26,四、人体数据的处理,1 数据的特征,一项产品或一个环境，可以是为个别人或小部分人专门设计、营造的即所谓“量身定做”，但更多的情况是，设计师的工作是为”群众”提供专业知识服务。所以，他所采用的设计参数应当符合大多数人的身体特征。,人体测量学采用统计方法处理测量结果。静态人体测量的各组数据大多符合统计规律，即测量值呈,正态分布,。,处理人体测量数据时，应考虑样本的大小。样本越大，统计结果越准确、有效。当然，在实际工作中，样本的大小是视具体情况而定的。,27,2满足度与百分位,为“群众”所做的设计不可能满足其所有各种尺寸的人的使用要求，一般只能按一部分人的人体数据来设计，这部分人占测量样本总体的百分比叫做满足度，也称适应域。,例如某项设计对身高的考虑是满足测量样本总体的90%，则该设计的满足度为90%，余下的10%的人就不能满足。这余下的10%中包括5%更高的人和5%更矮的人。,3 数据的修正,某些测量标准所要求的测量条件与实际情况有出入，例如中国成年人人体尺寸的数据均为裸体测量值，设计时采用这样的数据，应当考虑人穿鞋引起的身高变化和着衣引起的围度变化。,28,五、人体尺寸,1,人体尺寸的分类,人体尺寸是人体所占的三维空间的大小，它包括人的身高、肩宽、身体厚度、四肢长短等一系列数据。,人体尺寸有两类。一类是构造尺寸，也叫做,静态尺寸,；一类是功能尺寸，也叫做,动态尺寸,。人体构造尺寸主要用于与人体直接接触的设施或装备的设计，例如家具、服装、手动工具等。人体功能尺寸是人肢体活动范围的大小。人体功能尺寸主要用于与人体活动相关的设施与空间的设计，例如工作面的大小、房间的宽窄等。,功能尺寸的用途较构造尺寸的用途广泛。因为运动是人体的常态即便在睡觉时，人仍会有翻身的动作而人在运动时其肢体的活动范围完全不同于其构造尺寸。因此，设计某一具体设施或某一具体环境时，仅考虑人体的构造尺寸是不够的，应该更多地考虑人肢体的活动范围，甚至还应考虑具体服务对象的运动能力。,29,2 人体尺寸的差异,人体尺寸随种族、性别、年龄、职业、生活状态的不同而在个体与个体之间、群体与群体之间存在差异。,1）种族差异 2）地区差异 3）世代差异 4）年龄差异,5）性别差异 6）职业差异 7）测量差异,3 人体的比例关系,成年人的各个人体尺寸之间存在一定的比例关系，了解这个比例关系，可以简化人体测量的过程。只要量出身高，就可推算出人体其他部分大致尺寸。,30,4常用人体构造尺寸,环境设计常用的人体构造尺寸有23个，其中最有用的数据有10项。分别是：,项目（单位毫米）男 女,身高 1678 1570,膝腘高度（小腿加足）413 382,坐深 457 433,臀膝深 554 529,坐高 908 855,大腿厚 130 130,臀宽 857 900,两肘宽 422 400,膝盖高度（坐姿）493 458,体重（KG)59 52,31,5人体活动常规尺度,1）人体的基本动作尺度,2）人体活动的空间尺度,3）生活起居的空间尺度,4）取存动作的空间尺度,5）厨房操作的空间尺度,6）厕浴活动的空间尺度,6儿童人体构造尺寸,中国曾长期缺乏本国儿童的人体资料。进来，中国自然科学基金曾资助了一次对上海徐汇区的中班和大班幼儿园的儿童的人体测量。,32,第四章 常用家具与空间尺度中的人体因素,想一想,1、工作面高度的确定。,2、椅子的各部位尺寸。,3、楼梯阶级的高宽比。,4、城市街道的高宽比。,33,一、常用家具中的人体因素,1 工作面高度,工作面高度指的是作业时手的活动面的高度。工作面高度是决定人工作时身体姿势的重要因素。,工作面高度不等于支承面高度，因为工件本身是有厚度的，例如，计算机的键盘一般都有25 mm左右的厚度，人在操作计算机时，手其实不是在桌面上，而是在键盘面上工作。所以，工作面通常要比支承面(桌面)高。只有当工件的厚度可以忽略不计时，工作面高度才等于支承面(桌面)高度，例如看书、写字、制图时的工作面就等于桌面。,34,作业性质是决定工作面高度的主要因素，也决定了人的作业姿势。人的基本作业姿势有三种：站立作业、坐姿作业、坐立交替作业。,人站立作业的最佳工作面高度应在其立姿肘高以下50-100 mm处。因此，男性的站立作业面高度宜为950-1000 mm，女性的站立作业面高度宜为880-930 mm。,35,有的时候，人在站立作业时，工作面高度要远低于人的立姿肘高。如果作业面需放置工具、材料等，那么其高度应降到人的立姿肘高以下100150 mm处。,也有的时候，人在站立作业时，工作面高度可以等于人的立姿肘高。例如，银行和邮局的柜台面高度通常在990,1060 mm之间。,站立作业面高度配合适当的座面高度，能适用于坐立交替作业，例如专业绘图桌和酒吧柜台。专业绘图桌的桌面高度一般在900 1000mm之间，酒吧柜台的台面高度一般在1060-1140 mm之间。,36,人以坐姿作业时，影响其作业面高度的因素有三个：1、上身前倾时的舒适平衡；2、眼睛与视觉对象的距离；3、头颈部与作业面的夹角。,阅读、书写作业时，人的头颈部与桌面的夹角在75度以内。所以，一般办公桌面的高度都应略高于在人的坐姿肘高，为760 mm左右。对于精密作业，例如绘图，作业面应上升到坐姿肘高以上50-100 mm处。,为方便不同身材和不同习惯的人调节其上身姿势和头颈部与桌面的夹角(视角)，可以采用高度、倾角可调的作业面。,37,坐姿的作业面设计还应考虑作业面下方的空间。作业面下方应有足够的空间以满足作业者必要的膝腿部活动。作业面下方空间尺度的确定可以人体腿长和坐姿大腿厚度为参照，高度一般在座面300mm以上，宽度在650mm左右，深度近于作业面深度。此外，作业面高度应按身材较大者的尺寸设计。,38,2椅的尺度与形态,椅是有靠背或兼有靠背和扶手的坐具。椅按其用途的不同而有许多种，有学者将椅分为三类：休息椅、工作椅、多功能椅。,(1)椅的人体因素,影响椅的尺度与形态的因素主要有：l、,人体尺寸,；2、,实用目的,；3、,健康与舒适的要求,(即坐的生理学因素）4、,文化传统,。,39,椅有座面：高度(H1)、座面深度(T1)、坐倾角(,)、背宽(B2)、背长(L1)、背倾角()这些尺度，有扶手的椅子还有扶手内宽(B1)和扶手高度(H2)这两个因素。,40,人取坐姿时，体重并非均布于整个臀腿部，而是大部分集中在两块坐骨的小范围内。如果坐姿前倾，或者座面上翘时，则膝腘处的大腿下部也要承压。,41,就坐姿的舒适度而言，座面与靠背的夹角存在这样的关系：座面的斜度愈小，要达到中性姿势（放松姿态），座画和靠背之间的角度必须愈大。换言之，座面愈向后倾斜，座面和靠背之间的角度必须愈小。,42,(2)椅的一般设计原则,生理学和矫形学研究的结果，对椅的设计有如下建议：,(A),座椅应能方便坐姿的经常改变，能周期性地在前倾、端坐和后靠之间变换。,(B),为避免腰椎大幅前凸和背肌紧张，靠背应安装腰垫以支撑脊柱。,(C),工作椅应便于人保持直腰并前倾的坐姿。,(D),休息椅的座面和靠背都应向后倾斜，因为这样可使椎间盘的应力达到最佳分布。,43,(3)坐面,座面高度与“小腿加足高”相关，但还应考虑它与工作面的垂直距离，这个距离以27525mm为宜。座面的常规高度是430 mm，座面的推荐斜度为3。380-480 mm范围内的座面高度能满足大部分人的需要。,某些用途的椅，其座面高度要比普通椅的座面高。例如，绘图室和酒吧台等场合的座椅，其座面高度在760780 mm之间。,座面宽度与“坐姿臀宽”相关，座面宽度的最小尺寸是400 mm。座面深度的常规尺寸是375-400 mm。,44,(4)靠背,对于工作椅而言，为避免人在工作时肘部碰到靠背，靠背的宽度以不大于325-375 mm为宜。靠背的斜度以靠背和座面之间的夹角在100时为宜。,靠背在水平方向宜有弧度，该弧度应与人背部的形状相适。靠背应安装腰垫，腰垫的位置应在人的第三腰椎与第四腰椎之间，即座面后缘上方100-180mm的位置。,45,(5)扶手,椅子的扶手可以使人的肘部和前臂支撑其上，承担部分上身的重量，以减轻脊柱的负荷。所以，扶手的基本要求是，其位置要与人肘部和前臂的活动范围和自然姿态相适。,独立的座椅，其扶手的间距要考虑：1、扶手不会妨碍手臂的活动；2、留出衣袋装物和手从衣袋取物所需的空间。这样，扶手的间距应是常规的坐面宽度加至少50 mm，一般在475 mm以上。扶手高度通常在座面以上200 mm为宜。,46,(6)椅子的常用尺寸,47,3床的长宽高,床的设计有两个方面，一是尺寸，二是材料。人在睡觉时处于相对静止的状态，但人的睡觉姿势各个不同。床的尺寸不仅要考虑人的身材大小，更要考虑人在睡觉时肢体可能的活动范围。,48,床按用途有单人、双人、单人双层、单人三层之分，以下为家庭用床常见尺寸。,单人床,双人床,长L,宽B,高H,长L,宽B,高H,大,2000,1050,450,2000,1500,450,中,1900,900,420,1900,1350,420,小,1850,850,420,1850,1200,420,49,二、室内空间与设施的尺度,1 室内空间尺度的确定,决定室内空间大小的因素有三个：l、使用功能；2、视觉要求；3、经济条件。,中国计划经济时代的城市大量性住宅，居室的开间是3300 mm，到了1990年代末，随着中国经济体制的转型和社会经济状况的改善，这类住宅的绝大部分，其居室的开间扩大到了3600 mm。中国城市大量性住宅几十年来一直采用2800mm的层高，也是出于经济的考虑(省土地、降造价、节能耗)。,50,视觉要求,与空间的文化内涵、使用者的个人喜好、人的视觉特征有关。,使用功能,与人体功能尺度与目的相关的活动特征、以及家具设备的尺寸有关。,室内空间,大小的依据就是：其一是人体功能尺寸，其二是家具尺寸并辅以修正。,51,(1)桌边空间,人坐桌边，从桌沿至椅背后缘的距离一般在450-610mm，这个数据且称之为坐姿空间。但桌边空间应该大于这个值，因为它还需考虑人入座时和起身时挪开座椅所需的宽度，也就是人的立姿大腿厚度与座椅深度之和再加上适度余量，一般在760 mm以上。如果桌边还需留有通道，例如饭店餐桌旁侍者的服务空间，那么它至少再加上760 mm的宽度。,52,(2)床的空间,床边的尺寸不宜按普通家用床头柜的宽度(400 mm左右)来计算，而应考虑人的通行宽度、人整理床铺(立姿和蹲下)所需的空间和人蹲下从床边衣柜或抽屉取物所需的间距。,53,如果是单层床，床上通常会有足够的空间高度。按中国大量性城市住宅的室内净高2650 mm考虑，床沿高度在400600 mm之间，那么单层床上方的空间高度应该,在,20502250 mm,左右。但如果是双层床，床上的空间高度也应至少是人的坐高加上适度余量。,54,(3)居室宽度,床是居住空间里尺度最大的家具，所以居室以平面为矩形者为例，宽度首先决定于床的大小及其布置方式，其次才是其他家具的大小和布置。,55,(4)厕所宽度,以公共厕所为例，厕所的净宽决定于厕位隔间的大小、隔间门扇的开启方向和隔间外通道的宽度。,厕位隔间的宽度一般为900 mm，隔间门扇内开时，隔间的深度是1400 mm,外开时为1200 mm。隔间的门扇按一人通过考虑，为600 mm。,隔间门扇内开时，厕位隔间外通道的宽度按2人擦肩而过所需的空间确定，至少是1100 mm，则厕所的净宽就是1400 mm(隔间深度)加1100 mm(通道宽度)，为2500 mm。隔间门扇外开时，厕位隔间外通道的宽度应考虑适当的避让空间，为1300 mm，则厕所的净宽就是1200 mm(隔间深度)加1300 mm(通道宽度），也是2500 mm。,如果厕位隔间的对面需设置男用小便位，那么厕所的净宽就是3200 mm。,因此，女厕所的最小净宽为2500 mm，男厕所的净宽为3200 mm。,56,2楼梯与台阶,楼梯按其形式，有直跑楼梯、弧形楼梯、螺旋楼梯3种，直跑楼梯和弧形楼梯按梯段的数量又有一跑(即1个梯段)和多跑之分。,57,单股人流楼梯的宽度通常在750-900mm之间，两股人流楼梯的宽度在1100-1400mm之间，三股人流楼梯的宽度在16502100 mm之间，以此类推。,58,楼梯扶手的高度不宜小于1000 mm，杆件的净距应小于等于110 mm。,59,梯段的净高应大于等于2200 mm，楼梯平台的净高应大于等于2000 mm。,60,梯段的坡度一般控制在30左右，可以按下述公式计算：,2r+g=D,其中，r：阶宽，踏面宽度；g：阶高，踢面高度；D：自然跨步的水平长度。,每个梯段的踏步数不应超过18级，不少于3级。,公共空间踏面宽度宜小于300 mm，踢面宽度不大于150 mm，不小于100 mm。,61,三、城市空间尺度,城市空间尺度包含两方面的内容：一是城市节点到节点的水平距离，二是城市空间的高宽比例，尤其是街道的高宽比例。,1节点水平距离,城市节点指的是城市中有较强功能或有鲜明形象的设施，例如交叉路口、地铁站、特色商店、加油站等。节点水平距离的确定有两个依据，一是人的步行距离，二是车行距离。,大多数城市的地面公共交通车站间的平地距离是400800 m。人从这个距离内的任一点出发，到达最近的公交车站，最大距离不过400 m左右。按人中等步行速度60 mmin计，步行需6 min左右。,公交车站间400800 m的平地距离可以作为控制城市节点水平距离的参考。当环境吸引力不强，适当缩短节点间的距离；当环境有较强吸引力时，适当放大节点间的距离。,62,63,64,2街道的高宽比,街道的高宽比也叫“路幅比”，是道路两边建筑物隔街的直线距离(D)与建筑物沿街高度(H)的比值。街道的高宽比直接影响到街道空间的积极与消极、开放与封闭、以及沿街建筑物立面的观赏等环境的视觉品质，也直接影响到日照、通风等环境的物理品质。,65,人的舒适视野约是一个60度顶角的圆锥的范围，布鲁曼菲尔特据此认为，人如果要整体地看到建筑及其上一部分天空，那么建筑到视点的距离(D)与建筑高度(H)之比应该是2(DH：2)，即视线的仰角约为27度。,如果要整体地看到一建筑群，那么建筑到视点的距离(D)与建筑高度(H)之比应该是3(D：3 H)，即视线的仰角约为18度。,所以，建筑间距()与建筑立面高度(H)之比小于时，两栋建筑开始互相干涉，再靠近就会有封闭感。,66,第五章 无障碍环境设计,想一想,1、便残坡道的坡度、宽度、长度。,2、残疾人厕所的设计要求。,3、盲道的布置与尺寸。,67,一、无障碍环境的起源,1 什么是无障碍环境?,方便行动不便者的环境叫做“无障碍环境”，无障碍环境设计简称“无障碍设计”。行动不便者主要是指肢体残疾者和视力残疾者，包括肢体和视觉功能严重衰退的老年人，特定环境中还可包括在听力和语言交流方面有障碍者以及精神病患者等。,行走困难的肢体残疾者是指躯体或下肢，或躯体及下肢均有损伤，经矫形、康复后，行走时或有身体的异动，或需要拄杖，或需要借助轮椅才能行动的人。,老年人、残疾人在行走中的不同状态和使用的各种助行工具，要求道路和建筑物的水平及竖向交通空间的宽度、高度、坡度、地面材质及各种相应设施与家具，应具备坐轮椅者、拄杖者及视力残疾者既安全又方便的通行和使用条件。,理解老年人和残疾人不同于常人的需求，在设计中体现这种理解，并最终营造相应的物质环境对他们施以关怀，是当代设计师应当具备的职业素养。,68,2人口增长与社会的无障碍环境需求,国际通行以老年人口占总人口的比例作为衡量老龄化的指标。60岁以上人口占总人口的比例达到百分之十以上，或65岁以上的人口占总人口的比例达百分之七以上，标志着这个国家或地区的人口进入了老年型，人口开始老化。,人口老化时社会经济的发展、物质生活水平的提高、医疗卫生条件的改善、人口出生率的下降和人口平均寿命的延长这些因素相互作用的结果。,69,老年人的经济供养、医疗保健、照料慰藉、学习教育，文化娱乐等问题将成为中国可持续发展的重大问题。为老服务设施将成为中国城乡基础设施建设的主要内容之一，因而也必将是建筑师业务的经常性项目。,国都有的少数人群。据国际劳工组织公布的有关报告：目前全世界残疾人的总数已达6亿，约占全世界总人口的百分之10。中国残疾人口已达6000万，占13亿总人口的百分之5。到2025年，中国的残疾人口将达1亿。,不少国家都已制定法律、法规以保护残疾人的权益。1968年，美国联邦政府正式通过建筑障碍条列，保障残疾人在政府投资兴建的公共建筑和市政设施中方便通行和使用的权益。日本在20世纪70年代就开展了无障碍环境的建设。,在中国，1990年12月，第七届全国人民代表大会常务委员会第十七次会议通过了中华人民共和国残疾人保障法，在劳动就业、环境、康复、文化生活、教育、福利等方面保障了残疾人的利益。2001年，北京市建筑设计研究院和北京市市政工程设计研究总院在实践经验的基础上，参考国际标准和外国先进技术，共同编制了城市道路和建筑物无障碍设计规范。,70,二、老年人,1 老年人人体测量,老年人身体尺度的各项测量数据均比成年人的有所减小。美国人的调查结果显示，身材高大的男性，老年时的身高将比他20岁时的减少5，女性老年时的身高将比她成年时期的减少6。,关于老年人身体测量还有如下结果：,(1)手掌伸展量减少约16-40。,(2)手臂伸展量减少约50。,(3)腿脚伸展量减少约50。,(4)肺活量减少约35%。,(5)身体各部位的活动幅度都会随年龄的增长而减小。,(6)鼻、耳的长度与宽度会增加。,(7)体重每10年会增加2Kg。,71,2 老年人生理特点,老年人除了身体尺度和肢体活动范围较成年人缩小，生理机能也较成年人有明显的衰退，主要表现在：,(1)身体各组织的弹性降低，肢体活动的困难增加。,(2)神经系统反应能力降低。,(3)记忆力减退。,(4)视力衰退。,(5)听力衰退，即所谓老年性耳聋。,(6)内分泌失调，且易发生骨折。,(7)心脏负荷能力减弱，血管弹性消失，肺通气量和肺活量减小。,(8)泌尿、消化、生殖等系统亦普遍衰老，功能下降。,(9)腰椎增生，腰椎键盘突出，髋关节、膝关节炎症等。,72,3 老年人环境设施的设计要点,(1)座椅前部的下方不宜有横档。,(2)座面高度和工作面高度必须是可以调节的或者是定制的。,(3)小身材的老年女性，其腰围、臀围、股长未必与身高有常规的比例关系。,(4)老年人的摸高应较常人的降低约76mm。,(5)老年人的探低应较常人的抬高约76mm。,(6)老年人的工作面高度应较常规降低约38mm。,设施,高度（mm）,立姿工作面,800850,坐姿工作面,650700,水盆,800850,灶台,800850,厨房中最高隔板（无地柜）,1600,厨房中最高隔板（有地柜）,1400,厨房中最低隔板,300,浴缸上缘,500,座便器高,450,73,三、残疾人,残疾人的情况主要有肢体残疾、视力残疾、听力语言障碍、精神残疾、智力残疾、综合残疾六类。其中肢体残疾、视力残疾、综合残疾三项合计，其数量占残疾人总数的42.26%。,1下肢残疾者的行动特点,(1)水平推力小，行动缓慢，不适应常规的运动节奏，在有高度差的环境中行,(2)拄双杖者只有在坐姿时才能使用双手。,(3)轮椅的行动速度较快，但占用空间较大。,(4)许多常规设施对坐轮椅者的行动有限制。,(5)无论拄杖者还是坐轮椅者，使用卫生设备时都需要支持物。,74,2上肢残疾者的行动特点,(1)臂的活动范围小于健全人。,(2)难以做出各种精巧的动作，且手臂耐力不如健全人。,(3)难以完成双手并用的动作。,3偏瘫痪者的行动特点,患者身体一侧的功能不全，往往兼有上下肢残疾的特点。可拄杖独立跛行，或坐轮椅。,4视力残疾者的行动特点,(1)难以或不能利用视力信息了解环境情况。,(2)盲人步行需借助盲杖，步速慢，生疏环境中易发生意外伤害。,5听力语言障碍者的特点,信息交流需借助增音设备，或依赖视觉信号、振动信号。,75,四、下肢残疾者的便利空间,1下肢残疾者的空间尺度,拄杖者的空间尺度,76,坐轮椅者的空间尺度,77,2室外环境便利下肢残疾者的设施,室外环境中便利下肢残疾者的交通设施有缘石坡道、轮椅坡道、梯道、垂直升降梯4种。室外居住环境中人行道纵坡不宜大于25%。通道若设有台阶，则应同时设轮椅坡道和扶手。,设施,设置条件,缘石坡道,交叉路口、人行横道、街区出入口等处应设缘石坡道。,轮椅坡道,人行天桥、人行地道、又高差的建筑物入口应设轮椅坡道,梯道,仅适合拄杖者、老年人通行,垂直升降梯,城市中心地区、建筑物入口可设垂直升降梯取代轮椅坡道。,78,(1)缘石坡道,为方便残疾人通过路口，人行道边应设置缘石坡道。缘石坡道有扇面坡、单面坡、三面坡等形式。,79,(2)梯道与轮椅坡道,梯道是应适合拄杖者、老年人通行的设施，多用于室外空间。轮椅坡道是适合坐轮椅者、拄杖者、老年人通行的设施，室内外均可设置。,梯道宽度不应小干3500mm，中间平台深度不应小于2000 mm。踏步的踢面高度不应大于150 mm，踏面宽度不应小于300 mm。,公共建筑与高层、中高层居住建筑的入口设台阶时，必须同时设轮椅坡道和扶手。,80,轮椅坡道的常用坡度是1：12。困难地段的坡度不得大于1：8。,1：12的坡道每升高1500 mm时，应设深度不小于2000 mm的中间平台。坡道的坡面应平整且防滑。坡道的起点、中间、终点平台的水平长度都不应小于1500 mm。梯道和坡道扶手下为落空栏杆时，栏杆根部应设高度不小于50 mm的安全挡台。,81,(3)轮椅平台,大、中型公共建筑和高层、中高层居住建筑入口轮椅平台的最小宽度应2000mm，小型公共建筑和多层、低层居住建筑入口轮椅平台的最小宽度应1500 mm。当设置轮椅坡道有困难时，可建升降平台取代轮椅坡道。升降平台的面积不应小于1200X900 mm，且应设扶手或挡板及启动按钮。,82,3室内交通空间的无障碍,(1)楼梯、电梯,83,(2)走廊,大型公共建筑走廊的最小宽度应1800 mm，中、小型公共建筑走廊的最小宽度应1500 mm，居住建筑走廊的最小宽度应1200 mm，检票口轮椅通道的最小宽度应900 mm。,门扇向走廊开启时应设凹室，凹室面积不应小于1300 X 900 mm。,84,(3)门,入口门厅、过厅设两道门时，门扇同时开启后的最小间距，大、中型公共建筑和高层、中高层居
