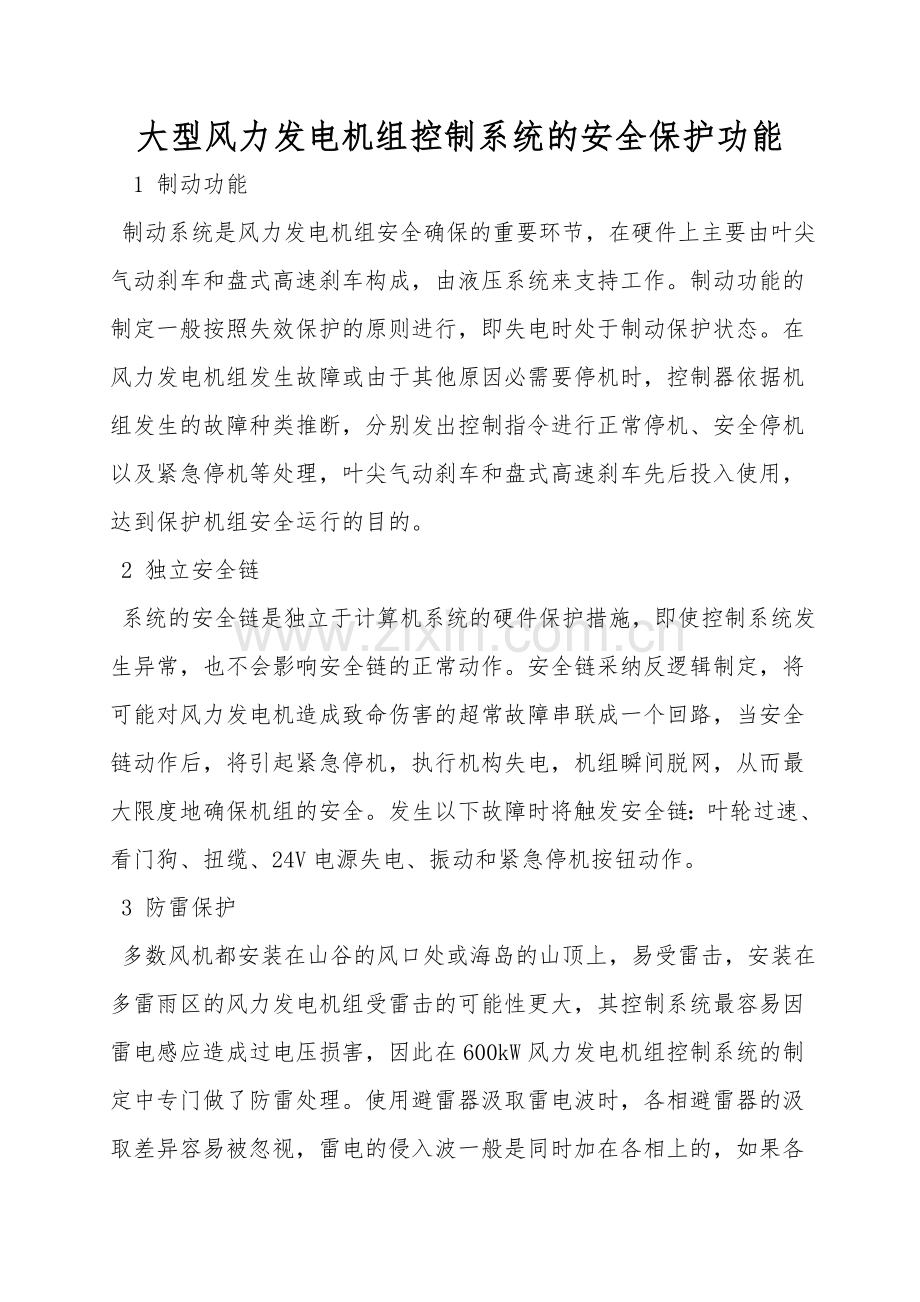

大型风力发电机组控制系统的安全保护功能
1 制动功能
制动系统是风力发电机组安全确保的重要环节，在硬件上主要由叶尖气动刹车和盘式高速刹车构成，由液压系统来支持工作。制动功能的制定一般按照失效保护的原则进行，即失电时处于制动保护状态。在风力发电机组发生故障或由于其他原因必需要停机时，控制器依据机组发生的故障种类推断，分别发出控制指令进行正常停机、安全停机以及紧急停机等处理，叶尖气动刹车和盘式高速刹车先后投入使用，达到保护机组安全运行的目的。
2 独立安全链
系统的安全链是独立于计算机系统的硬件保护措施，即使控制系统发生异常，也不会影响安全链的正常动作。安全链采纳反逻辑制定，将可能对风力发电机造成致命伤害的超常故障串联成一个回路，当安全链动作后，将引起紧急停机，执行机构失电，机组瞬间脱网，从而最大限度地确保机组的安全。发生以下故障时将触发安全链：叶轮过速、看门狗、扭缆、24V电源失电、振动和紧急停机按钮动作。
3 防雷保护

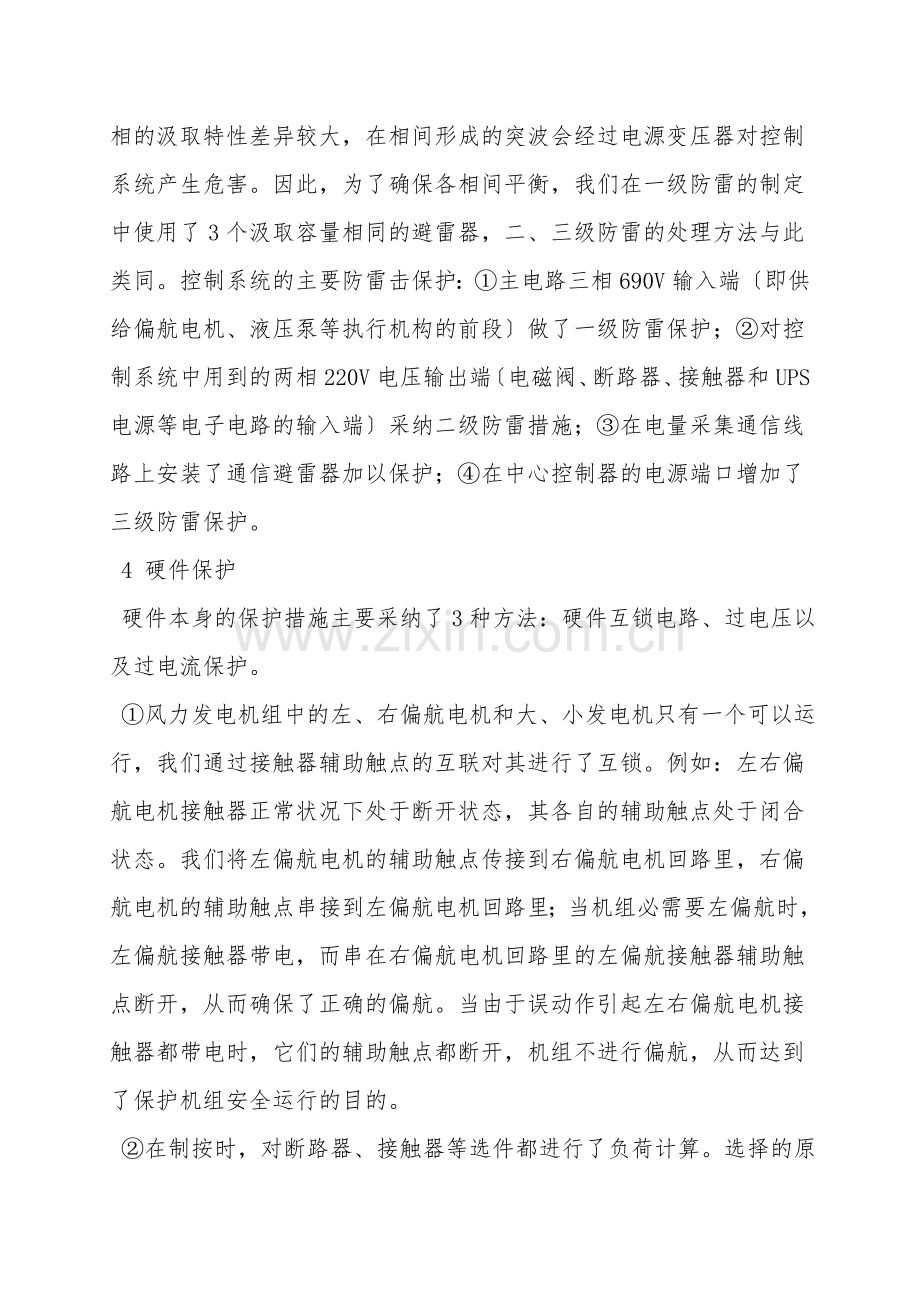

多数风机都安装在山谷的风口处或海岛的山顶上，易受雷击，安装在多雷雨区的风力发电机组受雷击的可能性更大，其控制系统最容易因雷电感应造成过电压损害，因此在600kW风力发电机组控制系统的制定中专门做了防雷处理。使用避雷器汲取雷电波时，各相避雷器的汲取差异容易被忽视，雷电的侵入波一般是同时加在各相上的，如果各相的汲取特性差异较大，在相间形成的突波会经过电源变压器对控制系统产生危害。因此，为了确保各相间平衡，我们在一级防雷的制定中使用了3个汲取容量相同的避雷器，二、三级防雷的处理方法与此类同。控制系统的主要防雷击保护：①主电路三相690V输入端〔即供给偏航电机、液压泵等执行机构的前段〕做了一级防雷保护；②对控制系统中用到的两相220V电压输出端〔电磁阀、断路器、接触器和UPS电源等电子电路的输入端〕采纳二级防雷措施；③在电量采集通信线路上安装了通信避雷器加以保护；④在中心控制器的电源端口增加了三级防雷保护。
4 硬件保护
硬件本身的保护措施主要采纳了3种方法：硬件互锁电路、过电压以及过电流保护。
①风力发电机组中的左、右偏航电机和大、小发电机只有一个可以运行，我们通过接触器辅助触点的互联对其进行了互锁。例如：左右偏航电机接触器正常状况下处于断开状态，其各自的辅助触点处于闭合状态。我们将左偏航电机的辅助触点传接到右偏航电机回路里，右偏航电机的辅助触点串接到左偏航电机回路里；当机组必需要左偏航时，左偏航接触器带电，而串在右偏航电机回路里的左偏航接触器辅助触点断开，从而确保了正确的偏航。当由于误动作引起左右偏航电机接触器都带电时，它们的辅助触点都断开，机组不进行偏航，从而达到了保护机组安全运行的目的。
②在制按时，对断路器、接触器等选件都进行了负荷计算。选择的原则：既留有裕量也不会使执行机构等受到冲击，当有瞬时冲击电流通过电缆传入控制柜时，控制系统具有自我保护的能力。
③通过将快速熔断器、速断保护的断路器〔依据各自的负荷计算同意通过的电流〕等串在执行机构的前端，防止了大电流流过回路，从而减少了不必要的损害。
5 接地保护
在整个控制系统中用了以下5种接地方式，来达到安全保护的目的。
①工作接地。变压器的中性点设置接地。
②保护接地。为了防止控制系统的金属外壳在绝缘被破坏时可能带电，以致危及人身安全而设置的接地。
③防雷接地。避雷器的一端与控制系统中被保护的设备相连，另一端连接到地下，能把雷电流引入大地。
④防静电接地。将控制系统中的金属可导电部分在工作过程中产生的静电电流引入大地。
⑤屏蔽接地。为防止外界磁场对流经电缆的信号产生影响，制按时选用了屏蔽电缆，并将电缆屏蔽层接地。
6 电网掉电保护UPS电源
风力发电机组离开电网的支持是无法工作的，一旦有突发故障而停电时，控制计算机由于失电会马上终止运行，并失去对风机的控制，控制叶尖气动刹车和机械刹车的电磁阀就会马上打开，液压系统会失去压力，制动系统动作，执行紧急停机。紧急停机意味着在极短的时间内，风机的制动系统将风机叶轮转数由运行时的额定转速变为零。大型的机组在极短的时间内完成制动过程，将会对机组的控制系统、齿轮箱、主轴和叶片以及塔架产生激烈的冲击。紧急停机的设置是为了在出现紧急状况时保护风电机组安全的。然而，电网故障无须紧急停机；突然停电往往出现在天气恶劣、风力较强时，紧急停机将会对风机的寿命造成一定影响；风机主控制计算机突然失电就无法将风机停机前的各项状态参数及时存储下来，这样就不利于迅速对风机发生的故障作出推断和处理。针对上述状况，对控制电路作了相应的改善。在控制系统电路中加设了一台1kVA的在线UPS后备电源，这样当电网突然停电时，UPS机及时投入，为风机的控制系统提供足够的动力，使风机制动系统按正常程序完成停机过程。
