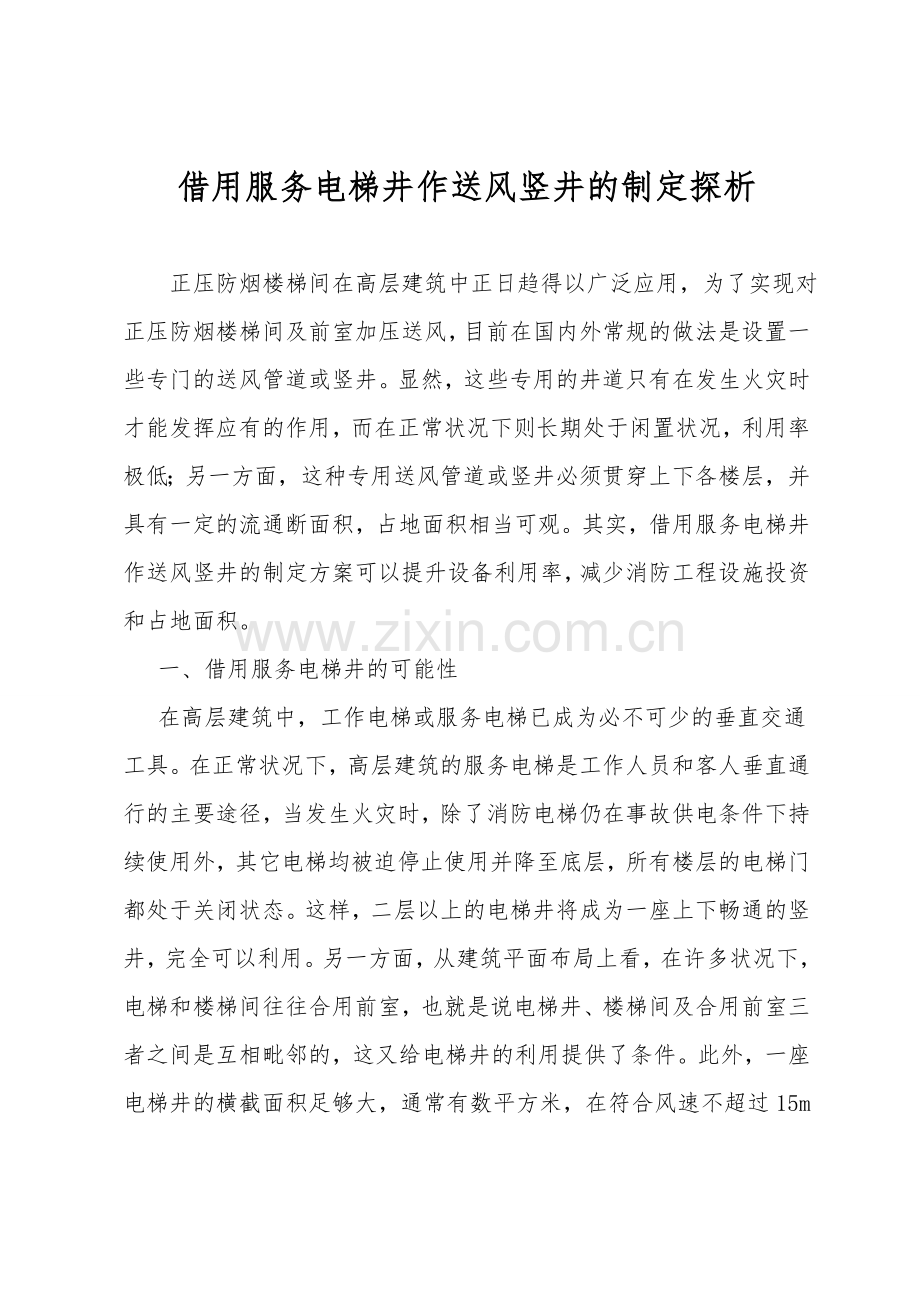

借用服务电梯井作送风竖井的制定探析

　正压防烟楼梯间在高层建筑中正日趋得以广泛应用，为了实现对正压防烟楼梯间及前室加压送风，目前在国内外常规的做法是设置一些专门的送风管道或竖井。显然，这些专用的井道只有在发生火灾时才能发挥应有的作用，而在正常状况下则长期处于闲置状况，利用率极低；另一方面，这种专用送风管道或竖井必须贯穿上下各楼层，并具有一定的流通断面积，占地面积相当可观。其实，借用服务电梯井作送风竖井的制定方案可以提升设备利用率，减少消防工程设施投资和占地面积。
一、借用服务电梯井的可能性

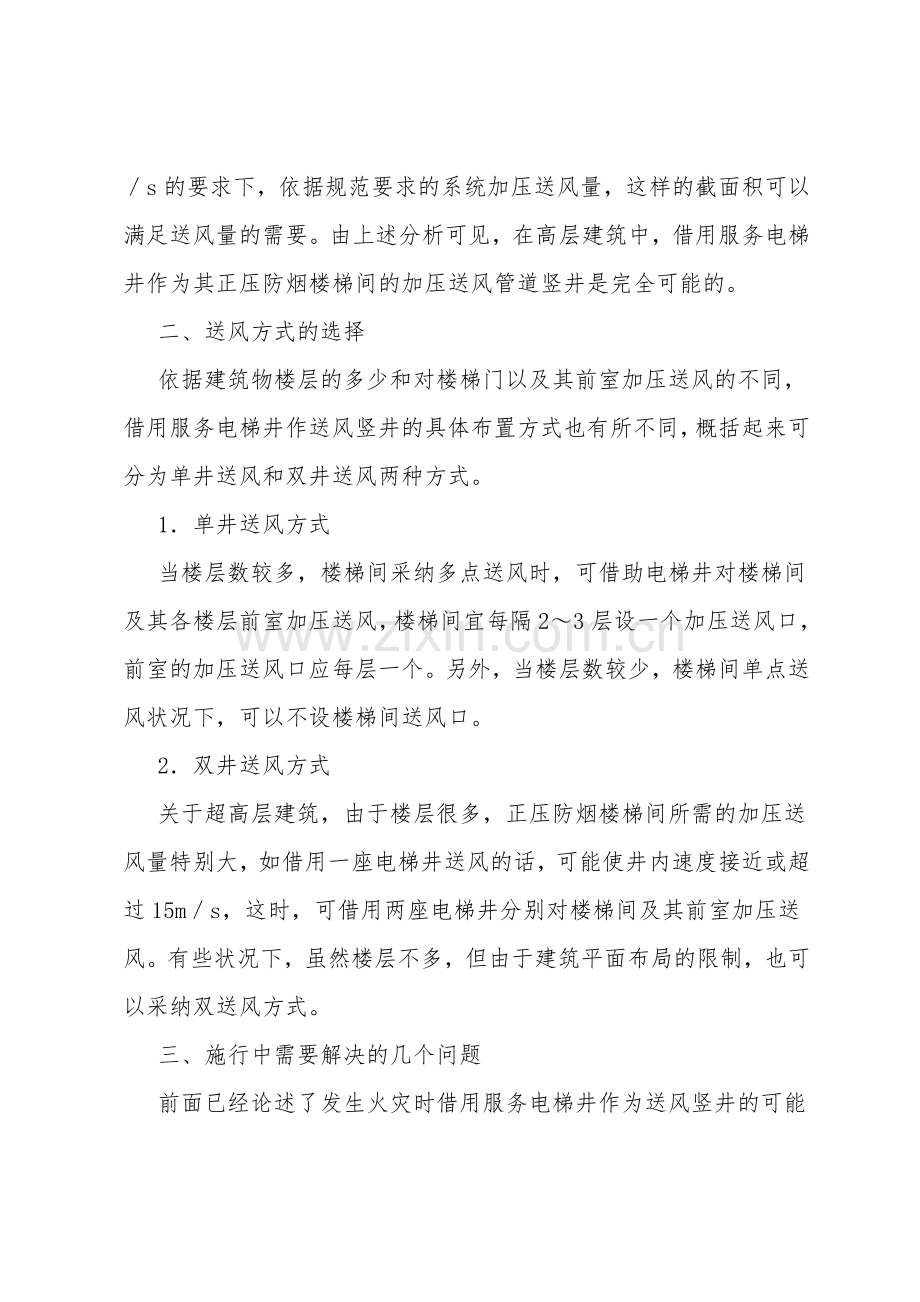

在高层建筑中，工作电梯或服务电梯已成为必不可少的垂直交通工具。在正常状况下，高层建筑的服务电梯是工作人员和客人垂直通行的主要途径，当发生火灾时，除了消防电梯仍在事故供电条件下持续使用外，其它电梯均被迫停止使用并降至底层，所有楼层的电梯门都处于关闭状态。这样，二层以上的电梯井将成为一座上下畅通的竖井，完全可以利用。另一方面，从建筑平面布局上看，在许多状况下，电梯和楼梯间往往合用前室，也就是说电梯井、楼梯间及合用前室三者之间是互相毗邻的，这又给电梯井的利用提供了条件。此外，一座电梯井的横截面积足够大，通常有数平方米，在符合风速不超过15m／s的要求下，依据规范要求的系统加压送风量，这样的截面积可以满足送风量的需要。由上述分析可见，在高层建筑中，借用服务电梯井作为其正压防烟楼梯间的加压送风管道竖井是完全可能的。
二、送风方式的选择
依据建筑物楼层的多少和对楼梯门以及其前室加压送风的不同，借用服务电梯井作送风竖井的具体布置方式也有所不同，概括起来可分为单井送风和双井送风两种方式。
1．单井送风方式
当楼层数较多，楼梯间采纳多点送风时，可借助电梯井对楼梯间及其各楼层前室加压送风，楼梯间宜每隔2～3层设一个加压送风口，前室的加压送风口应每层一个。另外，当楼层数较少，楼梯间单点送风状况下，可以不设楼梯间送风口。
2．双井送风方式
关于超高层建筑，由于楼层很多，正压防烟楼梯间所需的加压送风量特别大，如借用一座电梯井送风的话，可能使井内速度接近或超过15m／s，这时，可借用两座电梯井分别对楼梯间及其前室加压送风。有些状况下，虽然楼层不多，但由于建筑平面布局的限制，也可以采纳双送风方式。
三、施行中需要解决的几个问题
前面已经论述了发生火灾时借用服务电梯井作为送风竖井的可能性，但是要把这种可能变为可行，并非简单的原封不动的搬用，还需要解决一些具体的技术问题，采用一定的技术措施，其中最主要的是以下两个问题：
1．前室送风口的设置问题
关于两层以上的前室来说，由于电梯井在火灾期间是畅通的，所以从电梯竖井井壁开设通向前室的送风口很方便。关于独立前室，可开设在下半部；而对合用前室，则可开设在电梯门的侧面；如果由于电梯门侧面的位置所限而无法单只设置时，可把其分设在电梯门的两侧，呈竖条形，亦可把送风口设置在电梯门的上方，呈横条形。关于底层的前室来说，由于发生火灾时电梯轿厢降落而堵住电梯井道，因此在电梯门两侧或上方开设送风口比较困难，这样必须从二层以上电梯井道上引出一专门风道通至底层前室，以实现对其加压送风。合计安全、美观及使用方便，送风口宜采纳常开式，外表面上装有栅网或百页窗等装置，无需装设门板及开关装置。
2．电梯井井壁的气密性问题
建筑构件的严密性分为严密、一般、疏松和非常疏松四个等级。对电梯井壁来说，通常只有严密、一般、和疏松三级。对一座高50m，断面33m＾2的电梯井，其井壁总的渗漏面积一般为0．108～1．08m＾2，这是相当可观的。作为加压送风竖井的电梯井，其井壁的结构要严防漏气，这关于楼层较多的高层建筑是很必要的。
以上所谈，有些还处于设想阶段，与实际不免有疏漏谬误之处，恳请批评指正。
