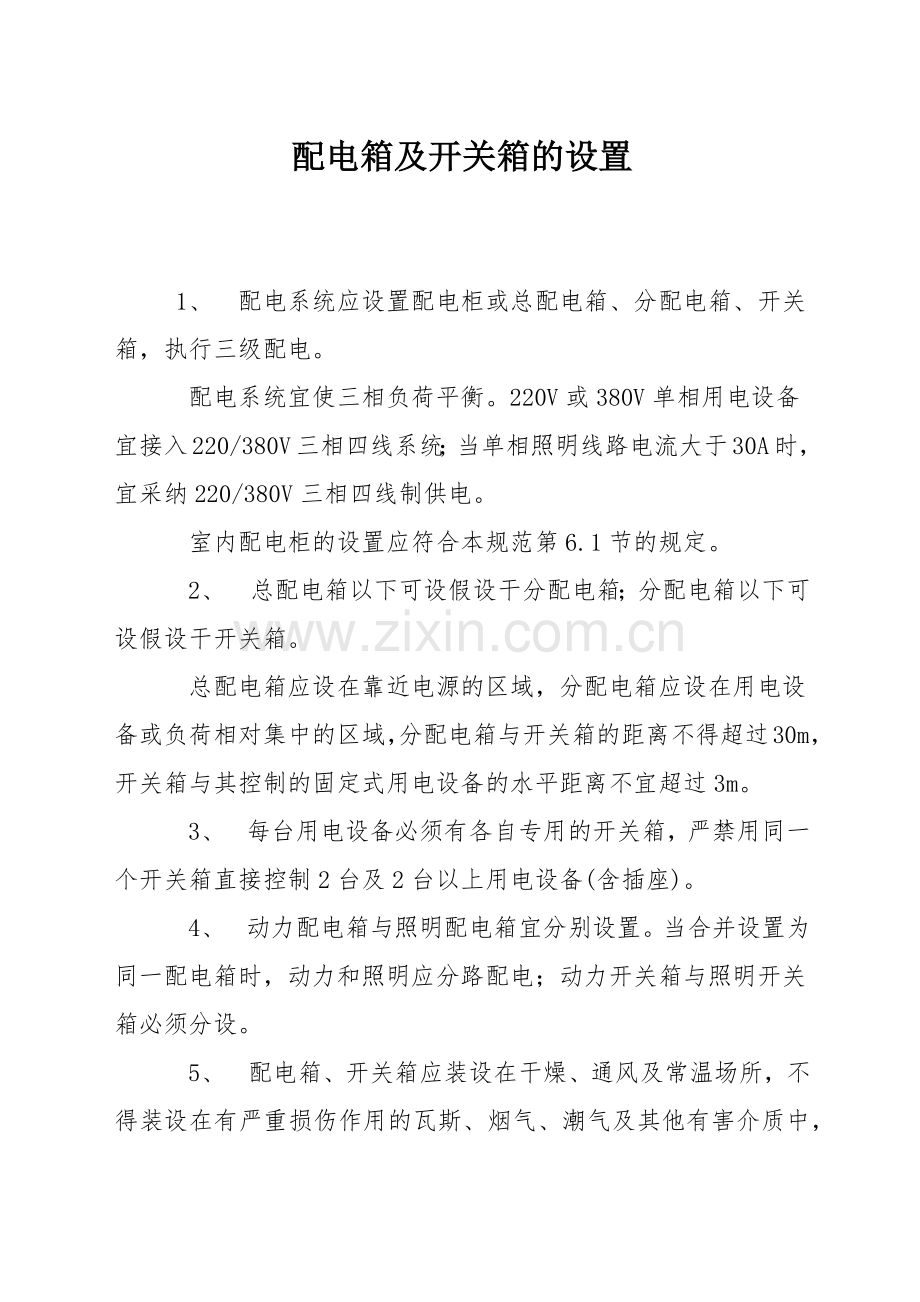

配电箱及开关箱的设置

　　1、　配电系统应设置配电柜或总配电箱、分配电箱、开关箱，执行三级配电。
　　配电系统宜使三相负荷平衡。220V或380V单相用电设备宜接入220/380V三相四线系统；当单相照明线路电流大于30A时，宜采纳220/380V三相四线制供电。
　　室内配电柜的设置应符合本规范第6.1节的规定。
　　2、　总配电箱以下可设假设干分配电箱；分配电箱以下可设假设干开关箱。
　　总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
　　3、　每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备(含插座)。
　　4、　动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱时，动力和照明应分路配电；动力开关箱与照明开关箱必须分设。

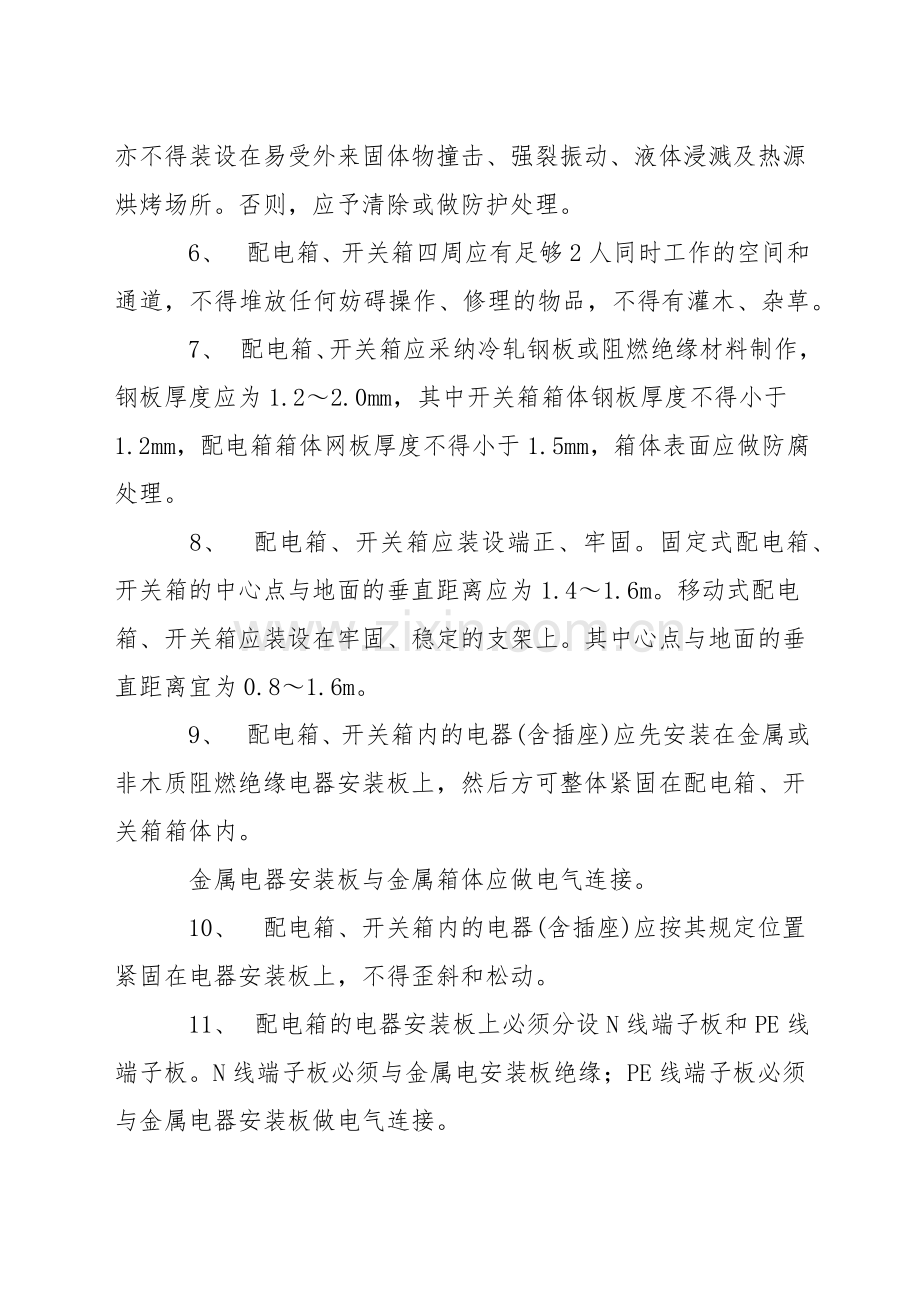

　　5、　配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、强裂振动、液体浸溅及热源烘烤场所。否则，应予清除或做防护处理。
　　6、　配电箱、开关箱四周应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、修理的物品，不得有灌木、杂草。
　　7、　配电箱、开关箱应采纳冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体网板厚度不得小于1.5mm，箱体表面应做防腐处理。
　　8、　配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4～1.6m。移动式配电箱、开关箱应装设在牢固、稳定的支架上。其中心点与地面的垂直距离宜为0.8～1.6m。
　　9、　配电箱、开关箱内的电器(含插座)应先安装在金属或非木质阻燃绝缘电器安装板上，然后方可整体紧固在配电箱、开关箱箱体内。
　　金属电器安装板与金属箱体应做电气连接。
　　10、　配电箱、开关箱内的电器(含插座)应按其规定位置紧固在电器安装板上，不得歪斜和松动。
　　11、　配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
　　进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
　　12、　配电箱、开关箱内的连接线必须采纳铜芯绝缘导线。导线绝缘的颜色标志应按本规范第5.1.11条要求配置并排列整齐；导线分支接头不得采和螺栓压接，应采纳焊接并做绝缘包扎，不得有外露带电部分。
　　13、　配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱必须通过采纳编织软铜线做电气连接。
　　14、　配电箱、开关箱的箱体尺寸应与箱内电器的数量和尺寸相适应，箱内电器安装板板面电器安装尺寸可按照表8.1.14确定。
　　15、　配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面。
　　16、　配电箱、开关箱的进、出线口应配置固定线卡、进出线应加绝缘护套并成束卡在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采纳橡皮护套绝缘电缆，不得有接头。
　　17、　配电箱、开关箱外形结构应能防雨、防尘。
