接地与防雷安全技术

1、在施工现场专用变压器的供电的TN-S接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室〔总配电箱〕电源侧零线或总漏电保护器电源侧零线处引出。〔图见规范5.1.1〕
2、当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统坚持一致。不得一部分设备做保护接零，另一部分做保护接地。采纳TN系统做保护
接零时，工作零线〔N线〕必须通过总漏电保护器，保护零线〔PE线〕必须由电源进线零线重复接地处或漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。
3、在TN接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。
4、在TN接零保护系统中，PE零线应单独敷设。重复接地线必须与PE线相连接，严
禁与N线相连接。
5、施工现场的临时用电电力系统严禁利用大地做相线或零线。

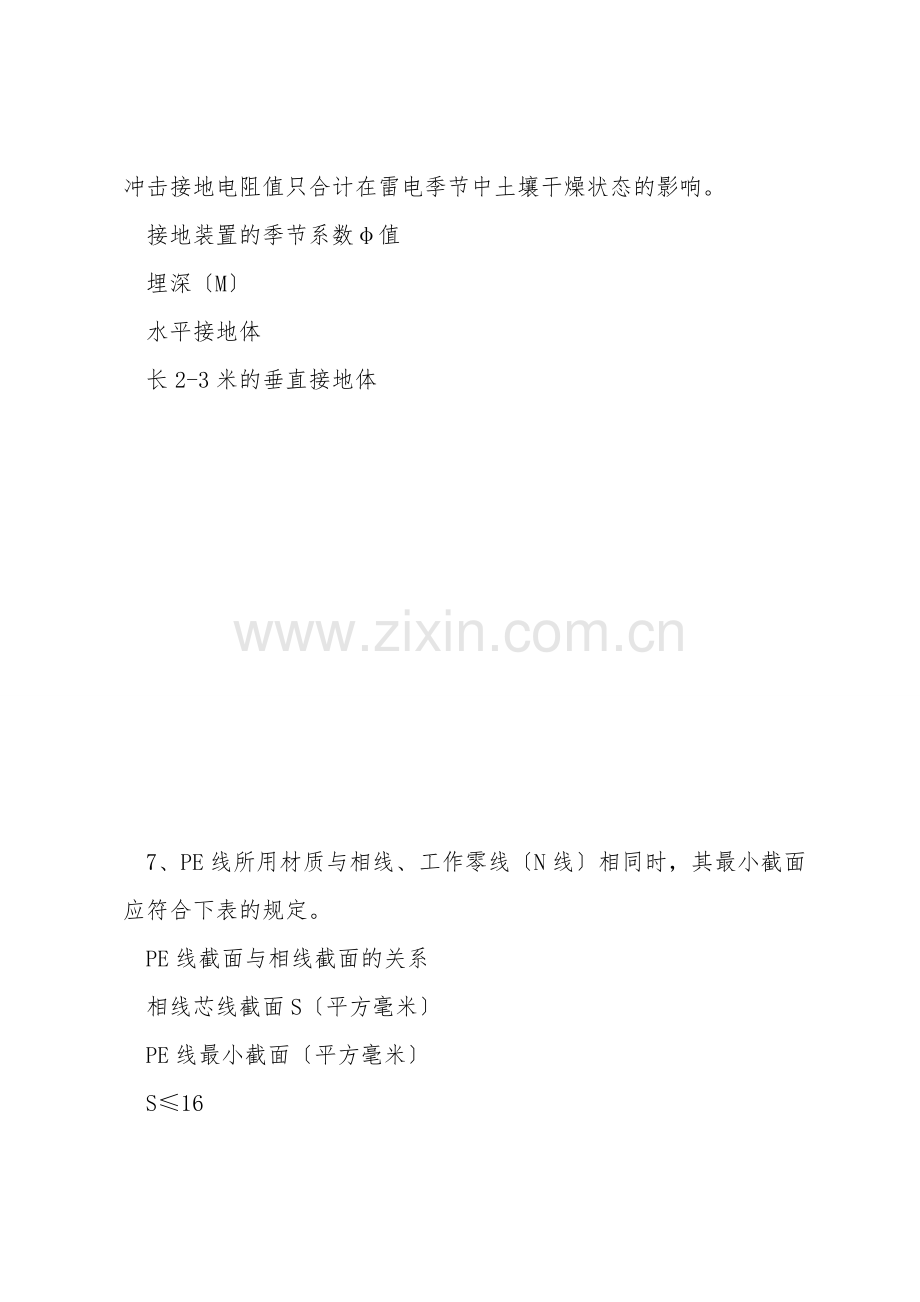

6、接地装置的设置应合计土壤或冻结等季节变化的影响，并应符合下表的规定，几地电阻值应符合规范5.3节的要求。但防雷装置的冲击接地电阻值只合计在雷电季节中土壤干燥状态的影响。
接地装置的季节系数φ值
埋深〔M〕
水平接地体
长2-3米的垂直接地体

7、PE线所用材质与相线、工作零线〔N线〕相同时，其最小截面应符合下表的规定。
PE线截面与相线截面的关系
相线芯线截面S〔平方毫米〕
PE线最小截面〔平方毫米〕
S≤16
5
16＜S≤35
16
S＞35
S/2

8、保护零线必须采纳绝缘导线。配电装置和电动机械相连接的PE线应为截面不小于2.5平方毫米的绝缘多股铜线。手持式电动工具的PE线应为截面不小于1.5平方毫米的绝缘多股铜线。
9、PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。
10、在TN系统中，以下电气设备不带电的外露可导电部分应做保护接零：
①电机、变压器、电器、照明器具、手持式电动工具的金属外壳；
②电气设备传动装置的金属部件；
③配电柜与控制柜的金属框架；
④配电装置的金属箱体、框架及靠近带电部分的金属围栏和金属门；
⑤电力线路的金属保护管、敷线的钢索、起重机的底座和轨道、滑升模板金属操作平台等；
⑥安装在电力线路杆〔塔〕上的开关、电容器等电气装置的金属外壳及支架。
11、城防、人防、隧道等潮湿或条件特别恶劣施工现场的电气设备必须采纳保护接零。
12、TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配
电系统的中间处和末端处做重复接地。在TN系统中，保护零线每一处重复接地装置的接地电阻值不应大于10Ω。
13、在TN系统中，严禁将单独敷设的工作零线再做重复接地。
14、移动式发电机供电的用电设备，其金属外壳或底座应与发电机电源的接地装置有可靠的电气连接。
15、移动式发电机系统接地应符合电力变压器系统接地的要求。以下状况可不另做保护接零。
①移动式发电机和用电设备固定在同一金属支架上，且不供给其他设备用电时；
②不超过2台的用电设备由专用的移动式发电机供电，供、用电设备间距不超过50米，且供、用电设备的金属外壳之间有可靠的电气连接时。
16、施工现场内的起重机、井字架、龙门架等机械设备，以及钢脚手架和正在施工的在建工程等的金属结构，当在相邻建筑物、构筑物等设施的防雷装置接闪器的保护范围以外时，应规范要求安装防雷装置。
17、机械设备或设施的防雷引下线可利用该设备或设施的金属结构体，但应保证电气连接。
18、做防雷接地机械上的电气设备，所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。
