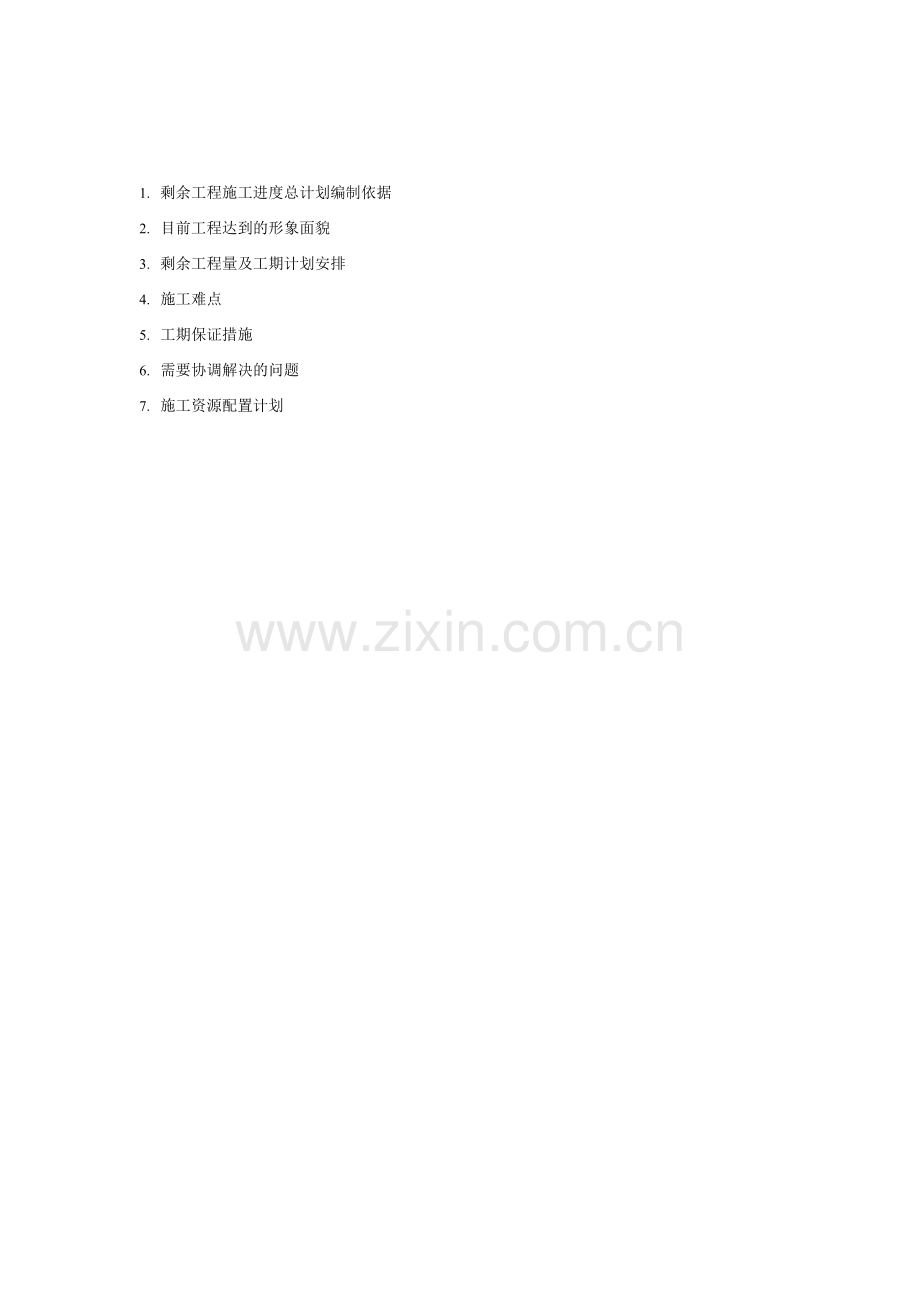

施工进度总计划倒排文字说明.docx

1. 剩余工程施工进度总计划编制依据
2. 目前工程达到的形象面貌
3. 剩余工程量及工期计划安排
4. 施工难点
5. 工期保证措施
6. 需要协调解决的问题
7. 施工资源配置计划

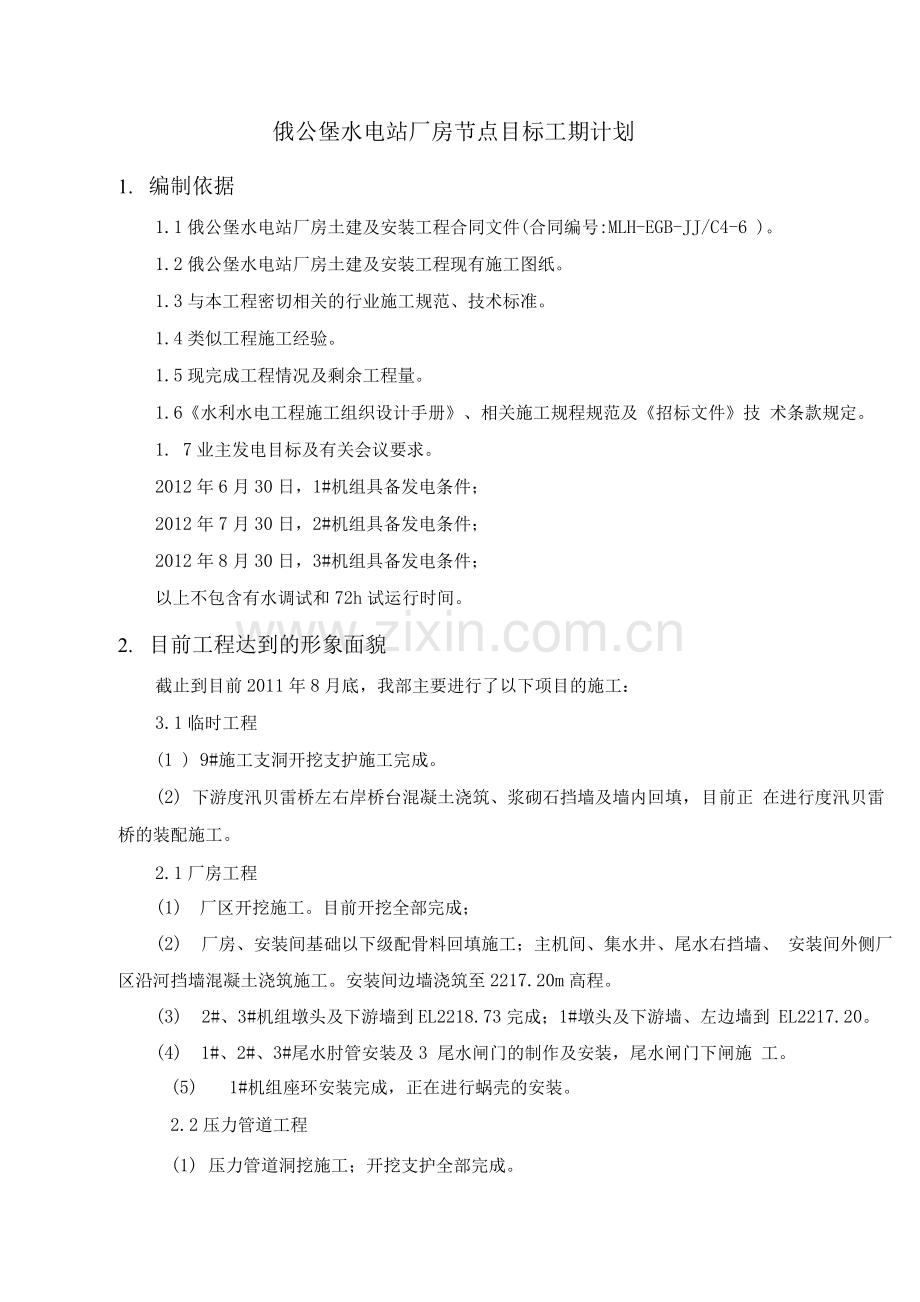

俄公堡水电站厂房节点目标工期计划
1. 编制依据
1.1俄公堡水电站厂房土建及安装工程合同文件(合同编号:MLH-EGB-JJ/C4-6 )。
1.2俄公堡水电站厂房土建及安装工程现有施工图纸。
1.3与本工程密切相关的行业施工规范、技术标准。
1.4类似工程施工经验。
1.5现完成工程情况及剩余工程量。
1.6《水利水电工程施工组织设计手册》、相关施工规程规范及《招标文件》技 术条款规定。
1. 7业主发电目标及有关会议要求。
2012年6月30日，1#机组具备发电条件；
2012年7月30日，2#机组具备发电条件；
2012年8月30日，3#机组具备发电条件；
以上不包含有水调试和72h试运行时间。
2. 目前工程达到的形象面貌
截止到目前2011年8月底，我部主要进行了以下项目的施工：
3.1临时工程
(1 ) 9#施工支洞开挖支护施工完成。
(2) 下游度汛贝雷桥左右岸桥台混凝土浇筑、浆砌石挡墙及墙内回填，目前正 在进行度汛贝雷桥的装配施工。
2.1厂房工程
(1) 厂区开挖施工。目前开挖全部完成；
(2) 厂房、安装间基础以下级配骨料回填施工；主机间、集水井、尾水右挡墙、 安装间外侧厂区沿河挡墙混凝土浇筑施工。安装间边墙浇筑至2217.20m高程。
(3) 2#、3#机组墩头及下游墙到EL2218.73完成；1#墩头及下游墙、左边墙到 EL2217.20。
(4) 1#、2#、3#尾水肘管安装及3 尾水闸门的制作及安装，尾水闸门下闸施 工。
(5) 1#机组座环安装完成，正在进行蜗壳的安装。
2.2压力管道工程
(1) 压力管道洞挖施工；开挖支护全部完成。
(2) 部分压力钢管的制作等。
2.3小沟河工程
开挖基本完成，由于2011年汛期发生泥石流，需重新进行支护设计。
2.4进厂交通桥工程
灌注桩、桥墩全部完成。
两岸桥台全部完成。
基本具备桥梁吊装条件。
截止到2011年8月22日，厂房标土建及金属结构安装工程达到的形象面貌如下:
表2.1土建工程主要完成情况
序
号
工程部位
项目名称
单位
完成工 程量
备注
1
发电厂房 工程
主机间
m 3
7321.68
上游边墙及右边墙浇筑至EL2211.2；
左边墙浇筑至EL2217.23；
上游吊车柱浇筑至EL2214.2；
安装间
m 3
1938.43
集水井浇筑完成；
安装间底板浇筑完成；
安装间三侧墙及柱浇筑至EL2214.2；
副厂房
m 3
72.90
副厂房左侧底板从厂纵0+34.0~0+38.5浇筑完成；
GIS楼
m 3
0
未施工；
安装间挡墙
m 3
1442.10
厂区挡墙左岸桥台下游侧浇筑至EL2215.8；
尾水部位
m 3
5544.87
尾水闸墩浇筑至EL2217.23；
尾水右挡墙浇筑完成；
3台机组门楣以下门槽及底坎二期浇筑完成；
2
进厂交通 桥
灌注桩6根
根
6

右岸桥台砼浇筑
m 3
184.7

中墩、连系梁及盖梁 砼
m 3
120.1

左岸桥台砼
m 3
920

T梁预制砼
片
8

3
压力管道
石方洞挖、竖井洞挖
项
1
全部完成
支管支护
项
1
支护基本完成
4
小沟河改 道
土石方开挖完成
项
1
泄0+80以上
砼
m 3
0
未施工
5
9#施工支 洞
开挖
m 3
5024.09
全部完成
喷锚支护
m 3
144.36
基本完成
